Диагностика бендикса стартера и ремонт своими руками

Содержание:

Ремонт стартера ВАЗ 2107 – снятие, замена и установка стартера своими руками
- Снятие стартера ВАЗ 2107 в гараже, своими руками
- Самостоятельная замена стартера ВАЗ 2107
Замена бендикса на стартере
ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ
Неисправность стартера
Замена бендикса своими руками
Проскакивает бендикс стартера
Проверка бендикса и его ремонт без разборки стартера
Замена бендикса
Основной этап
Ремонт стартера ВАЗ 2114 своими руками – детальная инструкция
Признаки неисправностей стартера
- Рекомендуем прочитать:

Ремонт стартера ВАЗ 2107 – снятие, замена и установка стартера своими руками

Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней – ВАЗ 2107.

Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание. ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным

Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин

ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.

Остальное – классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.

Снятие стартера ВАЗ 2107 в гараже, своими руками

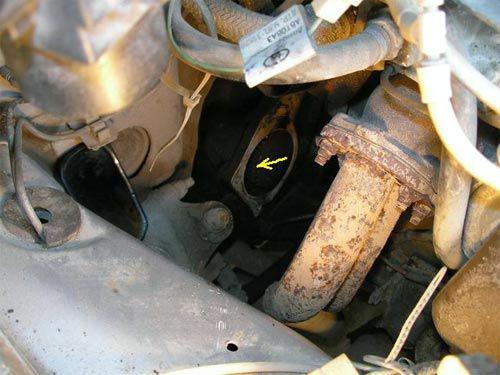

Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

Неудобное расположение – это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
для удобства снимается аккумуляторная батарея с опорой;
откручивается зажим жгута проводов, ведущих к стартеру;
откручиваются и снимаются провода с тягового реле стартера;
отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

Самостоятельная замена стартера ВАЗ 2107

Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
устанавливаются клеммы проводов и затягиваются гайки;
устанавливаются и закрепляются опоры жгута проводов;
прикручивается опора аккумулятора, батарея ставится на место;
подключаются клеммы аккумулятора, закрывается защитная крышка;
проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка

Замена бендикса на стартере

Поломки и ремонт бендикса стартера

Автолюбителю, не обладающему достаточным практическим опытом, довольно сложно определить момент, когда возникает необходимость в замене бендикса. Поэтому, конкретизируем «симптомы», свидетельствующие о нарушении работоспособности этого элемента:

Резкая потеря эффективности работы стартера, что выражается в отсутствии стабильного запуска силовой установки автомобиля.

Внимание! Слабый заряд аккумуляторной батареи инициирует схожую ситуацию, поэтому до начала работ по замене бендикса убедитесь в том, что зарядка аккумулятора обеспечивает выдачу напряжения, необходимого для работы элементов системы электроснабжения. Возникновение в процессе пуска двигателя посторонних звуков (скрежета, потрескивания) и ощущения «заклинивания» стартера

Возникновение в процессе пуска двигателя посторонних звуков (скрежета, потрескивания) и ощущения «заклинивания» стартера.

Перед началом выполнения ремонтно-восстановительных работ на стартере в обязательном порядке изучите рекомендации производителя по устранению данной проблемы, изложенные в инструкции по эксплуатации транспортного средства. Кроме того, руководствуйтесь двумя основными правилами, соблюдение которых обеспечит высокое качество конечного результата:

Осторожность. Как уже отмечалось выше, стартер – достаточно сложный электрический прибор и требует аккуратного и осторожного обращения
Нарушения этого правила чреваты повреждениями его внутренних элементов (шестерня привода, шунтовая катушка, коллектор, контактная пластина и т.д.) и полным выходом агрегата из строя.
Внимание

Одним из основных мероприятий разборки (сборки) стартера является контроль состояния внутренних составляющих агрегата – шестеренок, подшипников, щеток и т.д.

Материально-техническое обеспечение процесса замены включает приобретение нового бендикса и подготовку необходимого инструмента:

комплекта накидных ключей;
несколько отверток различных размеров и конфигураций;
набора головок;
изоляционной ленты.

А теперь, собственно замена бендикса на стартере:

Устанавливаем автомобиль над ямой или поднимаем его на подъемник.
При наличии защиты силовой установки, предварительно демонтируем ее.
Отсоединяем клемму от минусового контакта аккумуляторной батареи транспортного средства, обесточивая его.
При помощи гаечного ключа отсоединяем от втягивающего реле провод, соединяющий его с положительным контактом аккумулятора.
Отсоединяем провода от клемм стартера, одновременно контролируя состояние их изоляционного слоя.
Накидным ключом выкручиваем нижний, а затем, верхний болты крепления стартера. Следует отметить трудоемкость этого процесса в силу неудобного расположения фиксирующих болтов

Для удобства рекомендуется использовать трещотку с карданным соединением и двумя вставками.
Снимаем кронштейн, посредством которого стартер крепится к блоку и аккуратно извлекаем агрегат из моторного отсека.
Выкручиваем шпильки, расположенные вдоль агрегата, и разъединяем его на две части
Выкрутив из крышки два винта, снимаем кожух, после чего освобождаем стопорное кольцо и вынимаем шайбу.
Соблюдая осторожность, вынимаем щетки. При помощи мягкой кисточки (щетки) очищаем все элементы стартера.
Аккуратно сбиваем стопорное кольцо вниз и удаляем его с вала ротора.
Демонтируем бендикс.

ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ

Как произвести ремонт стартера на автомобиле ваз-2107 своими руками

Как и любая другая деталь, находящаяся в постоянной эксплуатации, со временем стартер изнашивается и выходит из строя. Рассмотрим основные признаки, по которым можно определить неисправность устройства:

При включении зажигания двигатель не заводится либо слышны щелчки, но мотор не прокручивается;
После включения двигателя стартер продолжает крутится (не происходит разъединения бендикса и маховика);
Из под капота начинает идти дым с запахом сгоревшей обмотки;
При включении зажигания стартер начинает жужжать, а запуск двигателя происходит только после многократных попыток.

Чтобы определить причину, из-за которой агрегат вышел из строя, необходимо выполнить снятие стартера ВАЗ 2114.

Стоит отметить, что данное устройство обладает хорошей ремонтопригодностью, так что полная замена стартера требуется далеко не всегда – в большинстве случаев его можно вылечить поменяв лишь некоторые комплектующие.

Выделим основные причины выхода из строя стартера:

Не крутит: замкнула обмотка либо заел якорь на втягивающем реле, возможно окислились контакты плюсовой клеммы на АКБ;
Крутит, но с недостаточной скоростью: оборвалась или замкнула обмотка якоря или статора, износились щетки;
Крутит, но не передает обороты на коленвал: холостой ход – типичные признаки неисправности бендикса;
Не отключается после включения мотора: заедание тягового реле либо поломка пружины на муфте свободного хода.

Неисправность стартера

Ремонт стартера своими руками

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

вышел из строя бендикс стартера;
сломалось втягивающее устройство;
главная обмотка стартера оборвалась;
замыкание обмотки;
изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Замена бендикса своими руками

Если принято решение менять обгонную муфту самостоятельно, следует быть готовым к определенным трудностям. Первое, что может вызвать некоторое затруднение — демонтаж стартера. Он крепиться к двигателю в трех точках, к одной из которых можно добраться только снизу автомобиля. Для этого потребуется либо подъемник, либо яма. После того, как стартер снят, потребуется сбить обе стопорных шайбы. Манипуляция это достаточно трудоемкая, и даже профессионалы, «вооруженные» большим количеством специального инструмента тратят на это немало времени и сил.

Внимание! Перед тем как заменить обгонную муфту, важно не забыть отключить устройство от аккумулятора — короткое замыкание может привести к достаточно серьезным последствиям. Пытаться ремонтировать старый бендикс на стартере не стоит. Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая

К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая. К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

Пытаться ремонтировать старый бендикс на стартере не стоит. Это связано с тем, что ресурс работы всех деталей в одном узле примерно одинаковый, и, если износилась одна из шестеренок, практически гарантировано следом «полетит» и следующая. К слову, стоимость бендикса не так велика. Алгоритм действий при замене бендикса на стартере следующий:

раскрутить крепеж на корпусе стартера и разъединить его корпус;
открутить реле, извлечь шайбу, резиновую вставку, сердечник реле;
демонтировать непосредственно бендикс, для чего потребуется освободить стопор, конструкция которого может отличаться на разных стартерах;
после этого старый бендикс снимается, и на место устанавливается новый;
собирается конструкция в обратной последовательности.

Более подробно об этой процедуре рассказано на видео:

Проскакивает бендикс стартера

В случае если стартер функционирует, однако не прокручивает и не заводит двигатель, мы говорим о том, что обгонная муфта проскакивает. Работает элемент по принципу храпового механизма. Таким образом, если какая-то его часть изнашивается, то он отказывается нормально работать. Зачастую стираются зубья, расположенные на шестеренках. Они не сцепляются и просто-напросто вращаются вокруг своей оси. Зубья каждый раз испытывают тяжелейшую нагрузку – им приходится вращать коленчатый вал мотора.

Износиться могут и кольца с шариками, если устройство бендикса предусматривает наличие не шестеренок, а пары колец. Нередко ломается пружина, которая входит в стопорный механизм.

Основной признак неисправности бендикса – мотор не заводится в результате того, что стартер не зацепляется за него и крутится «вхолостую». Относиться к подобной поломке нужно очень серьезно, ведь выход из строя одной детали может повлечь за собой поломку других связанных с ней элементов.

Что же делать в такой ситуации? Поможет лишь кардинальное решение проблемы – замена обгонной муфты, ведь современные технологии изготовления стартера не предусматривают замену его отдельных элементов. Даже если получиться поменять, к примеру, натяжную пружину, то навряд ли весь механизм прослужит долго. Незадолго после этого начнут сыпаться шарики, пропадет сцепление между валом.

Разобранный механизм бендикса

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

Включить передачу;
Выжать педаль тормоза;
Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

снимите стартер с автомобиля (видео-инструкция в конце статьи);
погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

С «клювом», где передняя опора вала стартера выполнена в его корпусе.
И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

Схема, установка и подключение дополнительного реле стартера
Почему стартер жужжит, но не крутит двигатель?
Троит двигатель. Основные причины!

Основной этап

Необходимо придерживаться следующего алгоритма действий:

Открыть капот автомобиля.
Снять с аккумуляторной батареи клемму «-». Это необходимо во избежание поражения током, так как работы будут связаны с силовыми проводами.
Демонтировать вывод «+» с верхнего болта втягивающего реле стартера ключом размерностью на 13.
Отсоединить рядом идущий тонкий провод − потянуть его влево, к крылу. В задачу данного проводка входит запитывание обмотки реле в момент поворота ключа зажигания на положение «Пуск».
Открутить ключом размерностью на 13 гайки на стартере. Три гайки располагаются на передней части детали: снизу, посередине, сверху.
Демонтировать стартер.

Чтобы заменить бендикс стартера (ремонт его невозможен), нужно разобрать сам стартер, а эта задача не из легких. Но нет ничего невозможного:

Открутить с помощью отвертки два крепежных болта крышки и корпуса.
Открутить болты фиксатора, который крепит втягивающее реле к стартеру.
Открутить гайку, контактирующую с проводом питания.
Демонтировать стопорное кольцо с ротора моторчика.
Отвинтить две шпильки при помощи ключа на 10.
С помощью отвертки открутить болты, соединяющие щетки с контактами.
Разобрать стартер на три части.

Ремонт стартера ВАЗ 2114 своими руками – детальная инструкция

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея). 2.

Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того, чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

4. Возьмите ключ на “13” и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

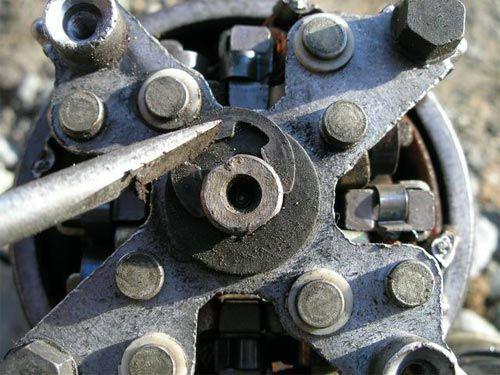

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера. 7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на “13”.

8. Извлеките шайбу-скобку.

None 10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

Теперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

На этот раз поговорим о том, как произвести диагностику и ремонт стартера ВАЗ 2114 в домашних условиях. Вы узнаете как самостоятельно заменить бендикс своими руками быстро и качественно.Признаки неисправности стартера:

Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
Перебои напряжения.
Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
Задержки в отключении стартера.
Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
Стартер крутит, но не запускает двигатель.

Актуально: Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими рукамиРемонт стартера ВАЗ 2114 потребует от вас наличия следующих инструментов:

Торцовые ключи на «10» и «13».
Крестовая и плоская отвертки.
Прямые руки (желательно) и свободное время.

None 2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками4. Возьмите ключ на «13» и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками15. Снимите бендикс.

Актуально: Как снять генератор ВАЗ 2107 своими рукамиТеперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

24techno-guide.ru
www.drive2.ru
vaz-remont.ru
7bm.ru

Признаки неисправностей стартера

Втягивающие реле включается, но стучит. Возможен вариант, что обмотка реле имеет плохой контакт с «массой». При исправной проводке и АКБ, в реле нужно вскрыть крышку выключателя стартера и протянуть или поменять провод «массы».
Втягивающее реле срабатывает, но электродвигатель не прокручивается. Снять крышку щеткодержателя, проверить щетки. В нормальном состоянии щетки, она плотно прижимается к коллектору. Если щетка изношена пружина будет упираться в щеткодержатель и не будет нужного контакта. Высота щеток должна составлять не меньше чем 12 мм. Изношенные щетки заменить. При наличии царапин и рисок коллектор нужно отшлифовать. При отсутствии результата, двигатель лучше сдать на проверку к специалисту, без специального оборудования и соответствующих навыков сделать это будет затруднительно.
Якорь не вращается или крутится медленно. Возможно падение напряжения в электрической сети. Если поступление электричества в нормальном состоянии (АКБ, клеммы, провод «массы» и щетки проверены). Разбирается втягивающее реле. Проверяются контакты (могут обгореть), контактный диск перевернуть на другую сторону, а контактные болты развернуть на 180 градусов.
Не срабатывает втягивающее реле:

Перегорела обмотка якоря реле, чаще всего это происходит из-за замыкания витков обмотки. Определить можно, замкнув в цепь контакты отверткой. При негативном результате якорь реле подлежит замене.
Подгорели или окислились контакты (пятаки). В этом случае втягивающее реле разбирается. Внутри находится якорь (металлический цилиндр с внутренней обмоткой), пружина и шток. Шток и отверстие по которому он ходит, засоряется окисью чаще всего. Зачистить с помощью наждачной бумаги мелкой фракции. Пятаки могут быть окислены, а также у них могла подгореть контактная плоскость. Зачистить при необходимости поменять.

При включенном стартере, якорь вращается, а маховик стоит на месте:

Возможно пробуксовывает муфта свободного хода (бендикс). Ее следует разобрать, произвести замену. Если возможно произвести ремонт поломанных деталей (толкатель, ролики, шестеренки). Поверхность муфты зачистить и отшлифовать.
Ослаблена буферная пружина на приводе или сбиты зубья венца шестерни привода. Пружина подлежит замене. Шестерню можно попробовать подправить, но это дело временное, долго сбитый венец не прослужит.
Когда стартер вращает коленвал, явно слышен посторонний шум. Шейка вала якоря, втулки подшипника, имеют выработку или слишком большой износ. Также якорь при работе может задевать выходы полюсов стартера. Отшлифовать вал якоря. Поменять бронзовые, латунные втулки на валу, под подшипники. Винты и крепления полюсов подтянуть, при необходимости поменять крепежные болты.

Во время эксплуатации стартера, а особенно в холодное время года. Если стартер давно не разбирался для технического обслуживания, со временем в нем начинает накапливаться конденсат. Это приведет не только к образованию окиси, но и к тому, что в мороз внутри может образоваться лед. В этом случае, конечно, можно простучать втягивающие молотком или прогреть корпус стартера горелкой или паяльной лампой. Но это дело временное, не сразу, так через месяц эта поломка опять покажет себя.

Отсюда можно сделать вывод. Нужно вовремя проводить техобслуживание транспортного средства (особенно перед наступлением холодов), это позволит избежать многих ненужных проблем с автомобилем.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
