Ремонт стартера своими руками

Выбор смазки для стартера

Интернет полнится форумами, на которых происходят споры касательно того, какая смазка для стартера лучше. Актуальность вопроса поднимается в том случае, если стартер приходится разбирать самостоятельно. Если же Вы это предоставляете мастерам в автосервисе, тогда выбирать не придётся. Для тех, кто всё же стремиться совершить это самостоятельно, есть несколько вариаций:

Для правильного выбора того или иного варианта смазки необходимо знать её характеристики и область применения.

Литол 24

Вполне работоспособен в экстремальных температурных диапазонах от -40 до 120 градусов. Его вязкость от 8 до 650 Па-с. Может применяться к шарнирам и трущимся деталям электрических элементов и механизмов автомобиля.

Графитовая смазка

Её применение широко распространено в диапазоне температур от -20 до 70 градусов по Цельсию. Её вязкость составляет 100 паскалей при температуре воздуха в 0 градусов. Её применяют к деталям, что подверглись большой нагрузке, зачастую это подвески тракторов и автомобилей.

Моторное масло

Кастрол

Castrol LMX изготавливается на литиевой основе. Диапазон температур составляет от -35 до 140. При 40 градусах по Цельсию вязкость составляет 83 Паскаля.

Циатим-201

Поставляется в виде масла, загущеного литиевым стеаратом. Используется в режимах температур от -60 до 90 градусов по Цельсию. При температуре в -50, его вязкость будет уже 1100 Паскалей.

Смазка ШРУС

Используется при диапазоне температур от -30 до 120 градусов. При температуре в -30 градусов будет 1800 Паскалей. Применяется на шарнирах равных угловых скоростей. При самостоятельном обслуживании стартера лучше смазывать вал и цапфы, в редуктор можно заложить Литол 24 или Castrol LMX. При этом всём имейте ввиду, что смазку следует приобретать только в проверенных местах, дабы не наткнуться на подделки.

Общие свойства у смазок соответствуют следующим критериям

• антикоррозийными свойствами
• довольно широким температурный диапазоном для использования
• низким коэффициентом трения
• способностью к высоким нагрузкам
• длительным сроком использования

Важный момент — каждая смазка обладает таким показателем, как кинематическая вязкость. Обязательно ее значение до 100 сСт (сантистокс), такие смазки можно использовать в условиях низких температур и высоких нагрузках при эксплуатации. Смазки же с показателями 100-200 сСт, не подходят для стартера.

Какую смазку использовать для стартера

Прежде чем перейти к конкретным маркам, необходимо определиться с тем, какой кинематической вязкостью обладает та или иная смазка, чтобы она подходила для смазывания стартера и его составляющих. В соответствии с действующими стандартами, кинематическая вязкость базового масла, которое используется для производства смазки для стартера, должна быть ниже 100 сСт (cSt, сантистокс, 1 сТс = 1 мм²/с). Такие составы предназначены для эксплуатации в условиях очень низких температур, высокой скорости взаимодействия трущихся металлических или иных пар и низкой механической нагрузки.

Если масло имеет кинематическую вязкость в диапазоне 100. 200 сСт, то такие составы относятся к классу общих автомобильных. Они предназначены для работы при средних температурах, средних скоростях, и нагрузке от малой до средней. Информацию о кинематической вязкости вы найдете на упаковке смазки, которую планируете использовать для стартера. Однако помните, что смазки с вязкостью 100. 200 сСт не подходят для использования в элементах стартера. Это утверждение основано на том факте, что минимальная температура их эксплуатации составляет -20. 25°С. Примерами таких смазок могут служить MC-1000, RAVENOL Hot Red Grease HRG2, LIQUI MOLY LM 47. Поэтому для многих уголков нашей страны этого показателя мало, поскольку зимой температура опускается гораздо ниже (исключение, естественно, составляют южные регионы).

Отличным вариантом смазки для элементов стартера является LIQUI MOLY Thermoflex. Она относится к описанному выше классу с кинематической вязкостью до 100 сСт. В частности, при температуре +40°С она обладает вязкостью в 18 сСт. Ее дополнительным преимуществом является тот факт, что она может работать не только с металлическими, но и пластмассовыми деталями. Ее аналогом является RAVENOL Arctic Green Grease AGG2 с диапазоном рабочих от температур от -60°С до +120°С.

Универсального ответа на вопрос, какой смазкой смазывать стартер, нет и быть не может. Однако существует несколько распространенных вариантов, которыми пользуются автомобилисты на сегодняшний день. В первую очередь это зависит от температуры воздуха, при которой планируется эксплуатировать машину. В частности, до какого минимального значения опускается зимой температура в вашем регионе.

Неисправности и ремонт тягового реле стартера

Тяговое реле расположено на передней крышке стартера и предназначено для кратковременного зацепления вала пускового устройства с венцом маховика. Именно оно, а не сам стартер, чаще всего выходит из строя. Помимо рассмотренных выше проблем с проводкой и контактами, наиболее распространёнными неисправностями тягового реле являются:

• подгорание контактных болтов (пятаков);
• замыкание или обрыв в обмотке;

• механическое повреждение.

Главным признаком выхода реле из строя является отсутствие щелчка при повороте ключа в замке зажигания. Это означает, что:

• электромагнит не сработал;
• контакты реле не замкнулись;
• напряжение на стартер не подаётся.

В такой ситуации после проверки проводки и контактов реле следует снять со стартера и провести его диагностику. Делается это следующим образом:

1. Ключом на 13 откручиваем гайки крепления силовых проводов к контактным болтам реле.
2. Отсоединяем разъём управляющего провода.
3. Шлицевой отвёрткой откручиваем три винта крепления тягового реле к передней крышке.
4. Отсоединяем реле от крышки.
5. Осматриваем реле и при обнаружении механических повреждений или подгорания контактных болтов меняем его на новое.
6. При отсутствии видимых повреждений продолжаем проверку и подключаем реле напрямую к аккумулятору. Для этого находим два отрезка провода сечением не менее 5 мм2 и с их помощью подсоединяем вывод управляющего провода к минусу АКБ, а корпус реле — к плюсу. В момент подключения сердечник реле должен втянуться. Если этого не произошло, реле нужно менять.

Видео: проверка тягового реле ВАЗ 2106 при помощи аккумулятора

https://youtube.com/watch?v=jYrORsLBDE0

Заменить тяговое реле довольно просто. Для этого достаточно установить новое устройство на место старого и затянуть три винта крепления реле к передней крышке.

Таким образом, диагностика, демонтаж, разборка и ремонт стартера ВАЗ 2106 не представляют большой сложности даже для неискушённого автовладельца. Тщательное следование инструкциям профессионалов позволит сделать это быстро и качественно.

Неисправность стартера

Какие же первые признаки возможной поломки?

Мотор не заводится при том, что стартер крутится

Если вы на 100% уверены в исправной работе ГРМ, питания, зажигания и иммобилайзеров, то вам стоит обратить внимание на стартер. Скорее всего, неисправность кроется именно в нем

Но прежде чем заниматься серьезным ремонтом, проверьте состояние клемм, очистите их от грязи и подтяните крепления.

Слышен щелчок при запуске стартера, но он не крутит. Скорее всего, у вас просто износились щетки или сел АКБ.

Не крутит коленный вал при том, что запуск стартера проходит успешно. Скорее всего, проблема кроется в бендиксе, которые стоит заменить.

Поломка и неправильная работа втягивающего реле. Проявляется поломка в том, что после поворота ключа в стартовом положение, напряжение не подается. В таком случае, неисправность может быть либо в стартере, либо в втягивающем реле.

Виды

Для мотоблока можно также устанавливать другие виды стартеров. Среди наиболее популярных и востребованных на рынке можно выделить несколько видов.

Пружинные, которые считаются наиболее простыми как в использовании, так и в установке. Для того чтобы завести подобное оборудование, нужно будет просто сдвинуть ручку мотоблока. Агрегат включает в себя полуавтоматическую пружину, которая и обеспечивает необходимый разгон силовой установки. Для того чтобы произвести замену ручного варианта на механический, потребуется не более двух часов.

В процессе выбора любого стартера стоит понимать, что в первый год работы они почти все одинаковые. Если фирма добросовестная, то каждое устройство будет в полной степени выполнять возложенные на нее функции, однако спустя год положение дел меняется. Для того чтобы устройство работало как можно лучше и дольше, нужно постоянно за ним ухаживать, смазывать и заменять вышедшие из строя детали. Только в таком случае стартер сможет похвастаться высокой производительностью и долговечностью.

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

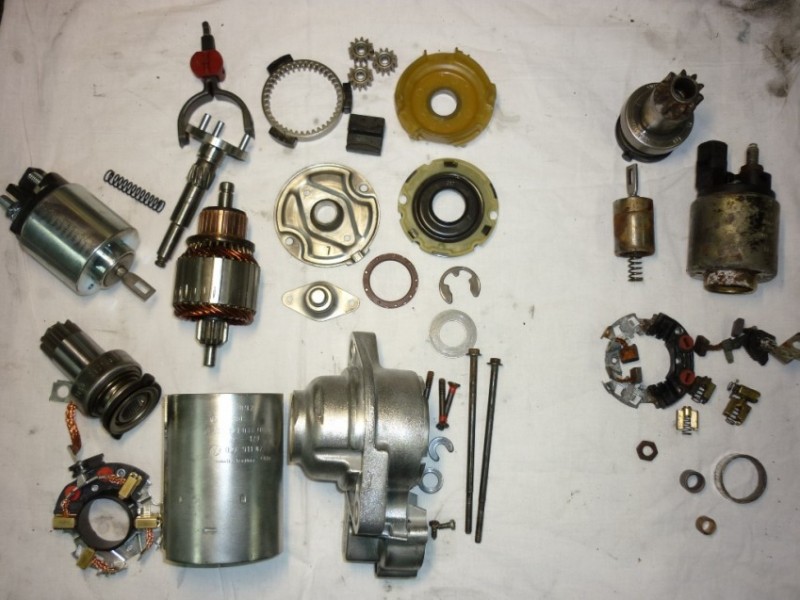

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Устройство стартера

Ниже рассмотрим устройство и разновидности механизмов.

Схема и основные компоненты

Схема системы зажигания

Как устроен узел:

1. Корпус, в котором собрана вся конструкция. В зависимости от типа устройства он может иметь разную форму, но обычно механизмы изготовляются в виде цилиндров. Корпус может включать в себя сердечник, оснащенный обмотками.
2. Якорь. Этот компонент выполнен в виде специального вала и оснащен посадочными поверхностями для установки подшипниковых деталей. Эти составляющие элементы обычно изготовляются из стали. В центре якорного устройства находится сердечник, оснащенный коллекторными пластинами.
3. Передняя крышка. Она используется для того, чтобы закрывать все элементы конструкции от внешнего воздействия.
4. Реле, именуемое втягивающим. Этот компонент используется для подачи напряжения на обмотку механизма. Посредством воздействия реле происходит выталкивание обгонной муфты из посадочного места. Элемент должен быть оборудован контактными компонентами и перемычкой.
5. Бендикс. Считается одним из основных составляющих компонентов. Используется для подачи крутящего момента на маховик силового агрегата. В результате происходит выдвижение шестерен из зацепления после того, как будет выполнен запуск двигателя.
6. Держатель щеток. Щеточные элементы используются для передачи напряжения на якорное устройство, в частности, на его пластины. Благодаря щеткодержателю можно повысить мощность электрического двигателя в целом. Особенно это актуально в момент запуска мотора.
7. Роторный компонент. Ось ротора проворачивается на подшипниковых устройствах скольжения. Эти элементы со временем изнашиваются, поэтому они подлежат периодической замене. Из-за износа напряжение, проходящее по обмоткам, не преобразуется в механическую энергию. При выходе из строя подшипников водитель может услышать посторонние звуки, нехарактерные для правильного функционирования узла.
8. Кнопка для активации и деактивации зажигания. Этот элемент входит в устройство, если машина оснащена кнопкой для запуска силового агрегата без ключа.

С редуктором

Стартерам с редукторами отдают предпочтение многие автолюбители. Наличие редуктора обеспечивает меньшее потребление тока стартерным устройством при запуске мотора машины. Примечательно, что редукторные механизмы обеспечивают эффективное вращение коленчатого вала даже при севшем аккумуляторе. Конструкция таких узлов включает в себя постоянные магниты, что позволяет свести к минимуму возможные неисправности, связанные с работой обмотки. В редукторных механизмах быстрее всего изнашивается вращающая шестерня.

Пользователь evgenij ignatov рассказал о техобслуживании редукторного стартера.

Без редуктора

Безредукторные устройства характеризуются упрощенной конструкцией и напрямую влияют на вращение шестерни. По устройству они более простые, поэтому в случае поломки произвести ремонт механизма сможет даже неопытный автовладелец. В процессе поступления тока на выключательный элемент сцепление шестерни с маховиком происходит сразу же. Благодаря этому процедура зажигания осуществляется быстрее. По сравнению с редукторными данные механизмы обладают более высоким сроком службы. Это связано с тем, что неполадки в электрической составляющей минимальны.

Безредукторные автомобильные стартеры могут работать со сбоями при низких отрицательных температурах.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

• катушка;
• тросик;
• каркас, к которому присоединена возвратная пружина;
• ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

ВАЗ-2106-07

Ремонт стартера ВАЗ-2106 своими руками потребует большого запаса терпения и умелых рук. Первым делом демонтируют устройство. Затем ключом на 13 ослабляют гайки, удерживающие провода на контактах втягивающего реле, и снимают наконечник провода. Далее проводят диагностику – подают на реле 12 В, а минусовой провод подсоединяют к корпусу. Омметром замеряют сопротивление на контактных болтах. Если стартер исправен, то якорь выдвинет обгонную муфту. Болты замкнутся. Если тяговое реле неисправно, его меняют на новое.

Таким же образом выполняется ремонт стартера ВАЗ-2109 своими руками. Устройство узла аналогичное стартерам для классических моделей ВАЗа.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Демонтаж устройства

Эта операция может стать одной из самых трудоемких. Однако без нее нельзя точно локализовать неисправность и уж тем более произвести ремонт стартера своими руками. Необходимо заранее запастись терпением и инструментом. Крайне желательно наличие в гараже смотровой ямы.

• Перед тем как снять стартер обязательно отключают провода от аккумулятора. Это делается всегда, независимо от марки автомобиля и схемы его электрооборудования.
• После того как напряжение будет снято, можно откручивать гайки на клеммах втягивающего реле стартера и на его корпусе. Проще всего это сделать с помощью шарнирного удлинителя для головки на 13.
• Теперь следует отключить провода и отвести их в сторону.
• Далее снимается кожух защиты двигателя.
• Теперь открутив верхнюю и нижнюю гайку крепления к блоку можно извлечь электродвигатель.

Замена щеток

Щетки стартера быстро изнашиваются и периодически нуждаются в замене. Если щетки износились до 6 мм и меньше – менять их нужно обязательно. Как это сделать:

1. Отключить кабельное соединение от клеммы пускача.
2. Снять винты, скрепляющие коллекторную крышку.
3. Убрать крышку с корпуса.
4. Снять другие элементы: кольцевое уплотнение, прокладку, зажим, уплотнитель.
5. Осмотреть щеткодержатель.
6. Изъять щеткодержатель стартера. После этого щетки сами выскочат из гнезд, потому что стенки корпуса перестанут оказывать на них давление. Детали повиснут на проводах.
7. Почистить щеткодержатель.
8. Оценить состояние щеток и поменять изношенные детали.
9. Провести центровку.
10. Собранный держатель устанавливается обратно в корпус.
11. Поставить втулку-уплотнитель.
12. Поставить на место коллекторную крышку.
13. Сверху надеваются прокладки, уплотнитель и зажим.
14. Завернуть болты.
15. Поставить сверху валовую крышку.
16. Затянуть крепления.
17. Установить стартер в машину.
18. Попробовать запустить двигатель.
19. В случае неудачи желательно обратиться в центр сервисного обслуживания.

В случае с зарубежными автомобилями, все немного сложнее. Заказ оригинальных щеток для иномарок обходится дорого. Кроме того, много времени уходит на саму доставку запчастей. Однако при желании, даже обычные медно-графитные щетки можно поправить при помощи напильника и встроить в иномарку.

Устройство

Механизм включает в себя электродвигатель, который состоит из ротора и статора, щеткодержателя, втягивающего реле и бендикса.

Якорь, или ротор, отвечает за вращение шестерни бендикса. Когда мотор запустится, якорь переходит в изначальное положение. Он оснащен возвратной пружиной, посредством которой размыкаются контакты.

Бендикс, или же обгонная муфта, как ее еще называют, необходим для контролирования скорости вращения вала. Ведущий вал должен работать на больших оборотах, нежели ведомый. Щетки, а также щеткодержатели предназначены для подачи напряжения на якорь. За счет щеток также увеличивается мощность электрического мотора.
