Ваз 2110: замена задней ступицы своими силами

Содержание:

Установка и замена

  1. Для начала наживите новый подшипник, который вы собираетесь устанавливать. Убедитесь, что он был наживлен без каких-либо перекосов, иначе можно испортить подшипник.
  2. Далее зажмите его в тиски и спрессуйте до торца. Для замены можно использовать старую обойму, если она это позволяет сделать.
  3. Когда мы запрессовали подшипник, его нужно собрать и установить обратно. Для начала нужно установить стопорящее кольцо, после защитный кожух. Это сборка подшипника.
  4. После замены подшипника установите его. Для этого поставьте на место ступицу и затяните её. Учтите, что нужно контрить буртик контргайки.
  5. Полностью установите барабан, закрутите его и поставьте колесо. Дальше делаем всё тоже, что и при демонтаже, только в обратном порядке.

Установка подшипника

Произвести установку можно несколькими различными способами. Во-первых, можно нагреть сам подшипник, а ступицу охладить. Но следует с этим быть аккуратным, так как можно повредить резиновый сальник, под которым находится смазка подшипника. Во-вторых, можно проводить работы по установке при помощи того инструмента, которым производился демонтаж.

Это универсальное средство, которое вам поможет как при разборке, так и при сборке узла. Без него невозможна замена подшипника задней ступицы ВАЗ 2110. Во время работы нет необходимости использовать дополнительную смазку. Единственное, что вам потребуется – это нанести литол на резьбовое соединение внешнего ШРУСа. Кроме того, гайка, используемая для фиксации внешнего ШРУСа, нужна новая.

Всю работу по замене подшипника можно произвести самостоятельно в течение двух часов, а то и меньше. При этом из специальных инструментов потребуется съемник и ключ на 30 с длинным рычагом

Обратите внимание на то, что гайка должна затягиваться с максимальным усилием. Это основное отличие от ступиц передних колес автомобилей классической серии, у которых подшипник конической формы и момент затяжки небольшой

По сути, снятие и замена переднего ступичного подшипника ВАЗ 2110 займет у вас немного времени – около получаса на каждую сторону. Всего вы потратите как минимум час, при условии, что имеются все необходимые инструменты.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как заменить задний ступичный подшипник и тормозной барабан ВАЗ 2114

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

Эта процедура похожа на работу с передней ступицей, отличие только в том, что сейчас будет производиться замена подшипника задней ступицы.

Необходимые инструменты:

  • съемник для таких элементов как ступица и ступичный подшипник;
  • торцовый ключ на «30»;
  • домкрат;
  • подходящие ключи на «12», «13», «15»;
  • проникающая жидкость WD-40;
  • щипцы, чтобы снять стопорное кольцо (если таких нет, подойдет нож или гвоздь).

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

Съемник ступичного подшипника

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

Ступичный съемник

  1. Головкой на «30» ослабить гайку ступицы.
  2. Снять болты крепления колес.
  3. На домкрате поднять заднюю часть машины. Включить первую скорость и упереть передние колеса противооткатными клиньями.
  4. Снять колесо.

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

  1. С помощью ключа на «12» выкрутить две шпильки барабана.
  2. Ослабить ручник.
  3. Ключом на «13» снять тормозной барабан.

Замена ступичного подшипника ВАЗ 2114

  1. Открутить ступичную гайку. По возможности заменить ее новой.
  2. Закрепить съемник для ступицы. Снять ее.

Замена ступичного подшипника ВАЗ 2114

Замена ступичного подшипника ВАЗ 2114

Также ознакомьтесь

Замена ступичного подшипника ВАЗ 2114

  1. Специальными щипцами или тонкой спицей убрать стопорные кольца, находящиеся в ступице.
  2. Убрать пыльник со ступицы, чтоб избежать его повреждения. Демонтировать подшипник. Можно сделать это следующим способом: головку на «30» поставить на подшипник, ударять по ней до того, как подшипник слетит.

Как заменить подшипник ступицы, а также тормозной барабан ВАЗ 2114

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

  1. Съемником поставить новый ступичный подшипник, запрессовать его на место.

Как заменить подшипник ступицы, а также тормозной барабан ВАЗ 2114

Как заменить подшипник ступицы, а также тормозной барабан ВАЗ 2114

Как заменить подшипник ступицы, а также тормозной барабан ВАЗ 2114

  1. Как только запрессован подшипник ступицы, можно устанавливать на место стопорное кольцо.

Как заменить подшипник ступицы, а также тормозной барабан ВАЗ 2114

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

  1. Слегка ударяя, установить ступицу, затянуть ее ступичной гайкой.
  2. Поставить новый барабан. Вероятно, потребуется немного свести колодку.

Замена заднего ступичного подшипника и тормозного барабана ВАЗ 2114

Сборку выполнить в обратной последовательности. После того, как машина опустится на землю, необходимо затянуть все гайки.

Устройство задней ступицы

Конструкция задних ступиц отличается от того, автомобиль имеет передний привод или задний. Ступица представляет собой округлую металлическую деталь с внешним ободом, на котором много мелких отверстий и одно большое внутренне отверстие.Внешний обод с отверстиями нужен для крепления колеса. В отверстия закручиваются направляющие болты и шпильки, на которых фиксируется ось колеса. Колеса крепятся, в основном, или на 4 болта, или на 5, но бывают и до 8 болтов.
Внутреннее отверстие ступицы предназначено для насаживания на подшипник. устанавливается в имеющееся в ней отверстие. Некоторые ступицы имеют несколько посадочных мест для электронных датчиков АБС, скорости, и тд.
Все ступицы крепятся двумя болтами и одной шайбой. Ступица сажается через подшипник на цапфу. Цапфа — это также очень важная деталь в ходовой части авто. Подшипники используются качения роликовые или конусные.

Инструкция по замене подшипника

Чтобы быстро и безошибочно выполнить работу, следуйте таким рекомендациям:

Для начала снимите защитный колпачок и расконтрите ступицу заднего колеса (сделать это можно с помощью молотка и зубила).

Послабьте протяжку болтов на ступице и колесе. Учтите, что момент затяжки гайки ступицы весьма серьезный, поэтому нелишним будет увеличить «плечо» ключа дополнительной трубой.

Поставьте авто на первую скорость и зафиксируйте автомобиль (сделать это можно с помощью установки специальных «башмаков» под передние колеса). На ручной тормоз не ставьте.

Окончательно откручиваем все болты и снимаем заднее колесо.

Откручивайте направляющие штифты.

И демонтируйте тормозной барабан.

Если он не снимается, можно воспользоваться бруском (в роли прокладки) и молотком. Путем постукивания по нему, или прокручивая барабан можно с легкостью подорвать с «насиженного» места.

Теперь переходите к основной части. Полностью откручивайте гайку ступицы и снимайте ее с цапфы.

Если есть съемник, то используйте его.

Если же нет, то можно воспользоваться более простым методом.

Или использовать монтировку.

Верните колесо на месте, прикрутите его к ступице болтами (можно до конца не затягивать). После этого резко переместите его на себя (ступица должна сняться).

Учтите, что данная работа не всегда проходит гладко. В частности, на цапфе может остаться внутреннее кольцо подшипника. Если вам не повезло, то придется убирать его с помощью зубила и монтировки.

Или можно применить съемник.

Подшипник в ступице будет фиксировать специальное стопорное кольцо – снимайте его. Для этого можно использовать специальные пассатижи-съемники или обычную отвертку.

Теперь выдавливайте с помощью съемника подшипник из ступицы. Если съемника под рукой нет, то необходимо найти трубу с подходящим диаметром, поставить ее и бить до «победного».

Или так.

Очистите внутреннюю поверхность ступицы и хорошо смажьте ее.

Запрессовывайте новый подшипник. Здесь есть несколько вариантов – сделать работу с помощью съемника, тисков или же молотка и деревянной или металлической, как в нашем случае, проставки.

Возвращаем на место стопорное кольцо с помощью отвертки и пассатижей.

Производим монтаж ступицы на ось. Если не получается посадить деталь на место вручную, можно аккуратно подбивать подшипник с внутренней стороны.

Для этого используйте трубу соответствующего диаметра или свечной ключ.

Далее возвращаем на место шайбу и гайку. Затягивайте гайку и запрессовывайте ступицу до упора.

Возвращайте тормозной барабан и колесо на место.

Протягивайте гайку ступицы. Здесь учтите, что момент затяжки должен быть 19-23 кгс*м.

Если динамометрического ключа под рукой нет, необходимо закрутить гайку с тем же усилием, с которым она была закручена до этого. Не забудьте накернить гайку.

Какие подшипники покупать

В задней ступице ставится двухрядный подшипник радиально-упорного типа. Его артикул в каталогах 6-256706Е1С17. Стоимость, в зависимости от производителя, колеблется в пределах 550-950 рублей.

Изготовлением рассматриваемого элемента занимается немало компаний, но далеко не во всех случаях качество удастся назвать приемлемым. Стоит, прежде всего, опасаться дешевых китайских изделий – они не выдерживают никакой критики.

Отличный подшипниковый производитель – это завод ВПЗ, располагающийся в Вологде. Его продукция поступает на рынок под маркой VBF. В этом же городе есть и другая, вполне приличная компания – ГПЗ.

В подшипниковых лидерах числятся изделия самарского предприятия SPZ GROUP.

Некоторые автовладельцы предпочитают ставить импортные детали, но их в наше время делают также в России, а потому смысла переплачивать просто нет.

Для верности запомните параметры рассматриваемого подшипника – его внутренний диаметр составляет ровно 30 миллиметров. Внешние габариты – 60 мм. Ширина – 37 мм.

Пошаговая инструкция

1. С помощью плоской отвертки снимаем колпачок ступичной гайки.

2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.

3. Отпускаем колесные болты и поддомкрачиваем машину.

4. Выкручиваем полностью колесные болты и снимаем колесо.

5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.

После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.

Если кому трудно представить как это сделать, смотрите видео.

6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.

7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.

8. Снимаем стопорное кольцо подшипника.

9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.

Кольцо нужно снять для последующей выпресовки подшипника.

10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.

11. Очищаем посадочное место подшипника от грязи и ржавчины.

12. Смазываем маслом место посадки подшипника.

13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.

Далее подставляем старый подшипник как обойму и запресовываем до упора.

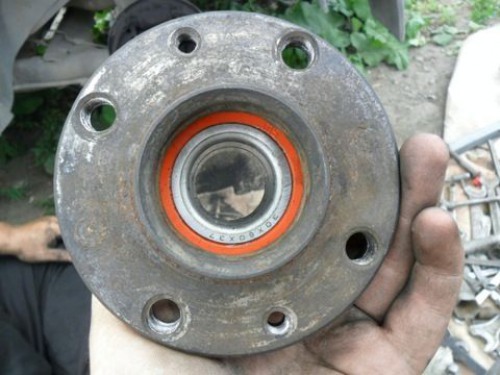

14. Устанавливаем стопорное кольцо.

15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.

16. Одеваем ступицу на вал и наживляем ступичную гайку.

17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.

Следите чтобы машина не упала с домкрата, лучше подставить упор.

18. После затяжки гайки, закерниваем чтобы не открутилась.

19. Дальше сборку делаем в обратном порядке:

  • устанавливаем барабан
  • ставим колесо
  • закрываем колпачком гайку

На работу уходит около часа времени.

Когда менять задний ступичный подшипник ваз 2110?

Выход из строя ступичного подшипника не является чем-то из ряда вон выходящим, но явление это достаточно неприятное, причем не только для водителя, но и для окружающих: звук неисправного подшипника трудно назвать мелодичным.

Среди основных причин можно выделить следующие:

  1. Допущенные ошибки при установке подшипника, например, неправильно отрегулированный зазор. Увеличенный или уменьшенный зазор – это крайне неприятный момент, и заметить его можно только при визуальном осмотре. Диагностировать эту неполадку при движении невозможно, а проблемы из-за нее возникают значительные.
  2. Повреждение или возникновение деформации элементов системы. В таком случае подшипник будет издавать характерный гул, и этот звук является верным признаком того, что ступичный подшипник пора менять.
  3. Нехватка смазочного материала из-за повреждения герметичности подшипника. Эту неполадку заметить сразу непросто, а единственным вариантом решения проблемы будет замена детали. Чтобы избежать возникновения данной проблемы, стоит при каждом ТО проверять подшипник на предмет наличия смазки.

В любом случае, при возникновении подозрений о неисправности подшипника, его необходимо сначала проверить, а уже потом, на основании результатов диагностики, принимать решение. Проверка проводится очень просто: колесо с предположительно неисправным подшипником вывешивается и прокручивается.

Как самостоятельно снять ступицу заднего колеса?

Снимать ступицу автомобильного колеса, имея определенный опыт, не сложно

Здесь важно не забывать, что подшипник со ступицы достаточно хрупкая деталь и при затяжке стоит рассчитывать прилагаемые усилия, чтобы избежать его повреждения. Как снять заднюю ступицу?

Производя замену ступицы, для начала следует:

  • поднять авто на опоры (подставные треножники или домкрат);
  • снять декоративный колпак диска;
  • открутить гайки, крепящие колеса;
  • снять тормозные барабаны (в случае их наличия), а также тормозные диски, суппорт тормоза (если на задних колесах автомобиля установлены дисковые тормоза);
  • следует повернуть фланец, совмещая при этом отверстие ступицы со всеми имеющимися болтами, на которых она присоединяется к кронштейну, и выкрутить их;
  • необходимо также выкрутить болты, на которых крепится суппорт;
  • открутить крепления поворотного кулака;
  • отвинтить крепления направляющих тормозные колодки.

Следующим шагом будет съем самой ступицы. Демонтировать ее через тормозной механизм и извлечь очень просто. Но снять её можно и с подшипника, когда на машине не установлена система автоблокировки тормозов. Однако без специальных инструментов здесь не обойтись, и вам придется посетить сервис технического обслуживания. Специалисты заведения произведут необходимую вам работу намного быстрее и качественнее.

Снимать ступицу переднего колеса тоже можно

Если вам необходимо снять ступицу переднего колеса, вы должны знать, что сначала снимаются сами колеса. Далее, с поворотного кулака нужно демонтировать датчик, а со стойки следует произвести снятие стопорной пластины. Теперь можно выкрутить болты крепления из кронштейна суппорта.

Чтобы кронштейн суппорта при последующих операциях всему процессу работы со ступицей не мешал, подвесьте его. Далее необходимо произвести снятие тормозного диска, достать шплинт и немного ослабить контргайку. Саму ступицу и подшипник колеса необходимо отсоединить от приводного вала.

Важно! При выполнении процесса снятия ступицы, шарнир приводного вала сильно перегибать нельзя, ни при каких условиях. Не рекомендуем переусердствовать при растягивании скользящего шарнира

А приводной вал не должен просто висеть без опоры на корпус и других запчастей.

Выполнив все необходимые требования, мы можем снять с колеса ступицу. Но если человек снял ступицу неправильно, могут возникнуть проблемы, которые впоследствии смогут исправить только в сервисном центре.

Подшипник задней ступицы – это очень важный элемент механизма вращения заднего колеса. Основная задача подшипника заключается в том, чтобы он бесперебойно обеспечивал вращение колеса. В данной статье мы рассмотрим как заменить подшипник задней ступицы своими руками, да бы не обращаться на станцию технического обслуживания, где возьмут за работу нормальные деньги.

Когда в районе задних колес появляется неприятный стук, в основном на неровностях или мелких ямах, а на ровной дороге характерный гул – это сообщение для автомобилиста, что подшипник задней ступицы неисправен и требует замены. Не рекомендую затягивать с ремонтом, так как данная поломка может потянуть за собой остальные узлы и агрегаты автомобиля.

Видео. Регулировка подшипников задней ступицы своими руками

Отметим, что в предыдущей статье мы рассматривали , его работу и замену своими руками

Из-за неправильной регулировки холостого хода, в автомобиле возникают проблемы с повышенным расходом топлива, поэтому рекомендую обратить внимание на данную статью.. Как определить, нужна ли замена подшипника ступицы заднего колеса?

Как определить, нужна ли замена подшипника ступицы заднего колеса?

Основная причина поломок подшипника задней ступицы – это наши, самые любимые, отечественные дороги, которые находятся просто в ужасном состоянии. Дорожные бугры и ямы просто выбивают подшипник, он быстро приходит в неисправное состояние. Еще одна, довольно популярная в последние годы причина – это материал низкого качества, из которого изготовляют подшипник. Самостоятельная замена подшипника ступицы заднего колеса на автомобиле – это довольно простой ремонт, который можно выполнить в гаражных условиях.

Видео. Установка подшипников ступицы заднего колеса своими руками

Как же определить, точно ли проблема в подшипнике задней ступицы? Все очень просто, нужно приподнять домкратом ту сторону, откуда произносится стук или гул, взять колесо руками и раскачивать. Таким образом мы проверим люфт колеса и если он будет обнаружен, требуется незамедлительная замена. Неисправный подшипник может повредить остальные элементы системы в ступице.

Детальная инструкция замены заднего подшипника ступицы

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отворачиваются направляющие болты, которые рекомендуется сначала обстучать молотком.

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Примечание! Можно купить специализированные съёмники барабанов, но это последний вариант тогда, когда не получается ничего сделать своими силами.

Центральная гайка полностью отворачивается. Конечно, её можно открутить сразу и снять ступицу, колесо и барабан вместе, но в этом случае будет высокий риск нарушения тормозных колодок.

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.
  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Примечание! Должен обеспечиваться упор для детали и место для отскакивания подшипника.

Делается ещё пара ударов, после чего подшипник выходит.

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Примечание! Главное, нельзя наносить сильные удары, поскольку запрессовка будет неровной.

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Примечание! Нельзя наносить сильных ударов, так как это высокоуглеродистый металл, который может лопнуть.

Добивать нужно до упора, после чего устанавливается стопор, если не получается нормально установить последний элемент, то, вероятнее всего, подшипник был добит не до конца.

Примечание! Стопор должен без затруднений пружинить в пазе.

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры.

К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения.

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм;наружный диаметр — 64 мм;

ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики.

Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают.

Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

  • подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
  • по международной системе маркировки он обозначается 53 20 66 DA;
  • подшипник имеет массу 0,445 кг;
  • диаметр шарика — 9,525 мм;
  • количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

  • подшипник не требует смазки;
  • не требует преднатяга;
  • не требует регулировок при установке и эксплуатации;
  • должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

  1.  Саратовский подшипниковый завод (SPZ) — 28%.
  2. «Волжский стандарт» — 2%.
  3.  Самарский завод СПЗ9 — 8%.
  4.  «Лада Имидж» — 7%.
  5.  Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей.

По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить.

Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

  • Регулировка сцепления Ваз 2109
  • Схема электрооборудования Ваз 2105

Как производится замена подшипника передней ступицы

Перед началом ремонта автомобиль лучше поставить на 1 передачу и установить под колёса небольшие упоры. Для более комфортной работы понадобится смотровая яма, так как добраться к некоторым креплениям механизма непросто. Из инструмента нужно подготовить:

  1. Съёмник, чтобы достать сам подшипник из узла.
  2. Срез трубы определённого диаметра, с помощью которой будет выбиваться ступица.
  3. Накидные ключи на 17 и 19.
  4. Головка на 30 с хорошим воротком.

Не забудьте приобрести в магазине новые подшипники. Лучше отдавать предпочтение оригинальным запчастям, которые отвечают всем стандартам качества.

Способы и варианты

Приступаем к подготовительным работам. Они необходимы при любом раскладе.

  1. Немного отжимаем колёсные болты.
  2. С помощью ключа на 30 откручиваем гайку подшипника. Для легкосплавных дисков потребуется полностью снять переднее колесо.

    Отжимаем колёсный болт для получения доступа к суппорту

  3. Отжимаем суппорт с помощью отвёртки и откручиваем его от переднего кулака.

    С помощью отвертки отжимаем суппорт и снимаем его

  4. Далее снимаем со ступицы тормозной диск.

Дальнейшая работа по замене может проходить несколькими способами. Каждый из них имеет свои преимущества и недостатки. Выбирайте оптимальный для себя исходя из наличия необходимого оборудования и инструмента.

  1. Замена подшипника без демонтажа поворотного кулака. Его преимущество в том, что нам не потребуется снимать болт регулировки развала. Но при этом сам процесс будет не совсем удобным, и без хорошей смотровой ямы здесь не обойтись. Для выбивания ступицы и выемки самого подшипника также придётся приложить больше усилий. Такой способ чаще выбирают опытные механики, чтобы сэкономить немного времени. Он требует хороших практических навыков.
  2. Второй способ более удобный и подойдёт даже новичкам. В отличие от первого, будет нарушена регулировка развала и после замены подшипника передней ступицы потребуется дополнительная настройка.

    Делаем насечки для дальнейшей настройки развала

  3. Третий способ займёт у вас больше всего времени, он заключается в полном демонтаже передней стойки и замене подшипника с применением тисков. Для этого нужно предварительно распрессовать рулевой наконечник и снять болты крепления механизма к кузову.

Мы более детально остановимся на втором способе, так как он лучше всего подходит для начинающих автолюбителей:

  • снимаем поворотный кулак, предварительно открутив два болта на стойке и два болта крепежа нижней шаровой опоры;

    Снимаем поворотный кулак, открутив болты

  • трубой нужного диаметра выбиваем саму ступицу с подшипника;

    Выбиваем подшипник трубой подходящего диаметра

  • вынимаем подшипник, используя тиски;
  • проводим чистку посадочного места от грязи и старой смазки;
  • запрессовываем подшипник и закрепляем стопорное кольцо;

    Запрессовываем подшипник и устанавливаем стопорное кольцо

  • поворотный кулак вместе с новой деталью закрепляем на ступице;
  • дальнейшую сборку проводим в обратном порядке.

Совет: Не забудьте примять бортик гайки по окончании сборки.

Как заменить (пример на видео)

Несмотря на некоторые сложности, замену ступичного подшипника можно выполнить без сторонней помощи. Главное – иметь хорошую смотровую яму и необходимый инструмент. Если всё делать согласно технологии, такой ремонт займёт совсем немного времени.

Снятие и установка подшипника

Для того чтобы снять подшипник, вам нужно:

  1. При помощи специальных щипцов снять стопорные кольца.
  2. Извлечь старый подшипник. Для этого можно использовать любой способ — при помощи съемника, молотком и оправкой.
  3. Тщательно очистить внутренние поверхности — если имеются зазубрины, нужно от них избавиться.
  4. Установите новый подшипник, используя съемник. Если забивать молотком, то можно повредить сальник. Заднюю ступицу желательно прогреть, но не более чем до 50-60 градусов.
  5. Установите стопорные кольца — обязательно проверьте, чтобы они попали в канавки.

После всех этих манипуляций произведите сборку всего узла. Затянув ступичную гайку, загните буртики, чтобы она не выкрутилась.

Срок службы ступичных подшипников, должен иметь довольно большой пробег (не менее 100 000 км). Но состояние наших дорог, может привести к довольно ранней замене подшипника ступицы на ВАЗ 2109, 2110.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
