Как снять замок зажигания на ваз- 2110, схема

ВАЗ 2110 — модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI — самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина — 4950 мм, ширина — 1700 мм, высота — 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:

1) В начале с «АКБ – это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ », в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей »)

Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!

Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила. (Обязательно прочтите пункт « »)

Примечание!

Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

7) Теперь разъедините колодку проводов с электрическим разъёмом.

8) И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.

Установка:

Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

Примечание!

Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!

Установка контактной группы, осуществляется в обратной последовательности!

Важно!

Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Основные причины плохой работы электропечи

Ваз 2110 печки схема

Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:

• предохранителя монтажного блока;
• зажигательного замка;
• выключателя зажигания совместно с его разгрузочным реле;
• специального переключателя, который регулирует режим работы электродвигателя печи;
• дополнительно вмонтированного резистора;
• моторчика печки ;
• обогрева заднего стекла автомобиля, которое содержит регулировочную клавишу обогревателя со световым индикатором;
• специального функционального элемента для обогревания стекла.

Ваз 2110 печка электросхема

Одной из причин неисправности электронной схемы печи, может быть отсутствие функциональной активности электродвигателя отопителя как на малых, так и на больших оборотах. При таком раскладе необходимо действовать следующим образом:

• вначале следует убедиться, не перегорел ли случайно предохранитель;
• в случае обнаружения перегоревшего предохранителя, его в срочном порядке нужно будет поменять на новый.

Примечание. Перед тем как перейти непосредственно к замене старого на новый предохранитель, нужно предварительно и в обязательном порядке установить причину перегорания. Если же этого не сделать, то срок службы нового предохранителя, скорее всего будет непродолжительным.

• может также случится обрыв или повреждения проводки, в месте её соединения;
• чтобы исключить вышесказанную причину, необходимо осуществить проверку электроцепи согласно схеме печи;
• после чего, необходимо устранить порыв, если он имел место быть;
• если не функционирует переключатель отопления, то наиболее вероятной причиной является заедание толкателя либо подгоревшие контакты;
• для точной диагностики неисправности переключателя нужно проверить уровень напряжения на боковых клеммах во время изменения положения переключателя в пространстве (для этого достаточно подать ток на главную клемму);
• если в ходе проведения диагностики не будет установлено изменение напряжения при смене положения ручки переключателя, то его необходимо срочно заменить;
• существует огромное количество возможных причин выхода из рабочего функционального состояния электродвигателя: обрыв узлов электросоединений или якорной обмотки, обездвиженная щетка очистки, окисление и/или загрязнение якорного коллектора;

Ваз 2110 схема радиатора печки

• вновь оживить движения щетки несложно, достаточно разобрать, а затем провести их очистку;
• восстановить провода также не представит сложности, ведь главное — найти локализацию дефекта;
• в случае если несколько вышеперечисленных положений не дали результата, то выход лишь один – полная замена электродвигателя отопителя;

Ваз 2110 электрическая схема печки

• иногда, что правда крайне редко бывает, причиной неисправности может служить монтажный блок;
• причин неисправного состояния монтажного блока множество, но основными из них являются: на месте спайки полный или частичный разрыв электроцепи, возгорание токоведущих дорожек;
• осуществлять проверку цепи следует согласно схеме печи, в противном случае, обнаружить места разрывов и неисправностей будет просто невозможно;
• конечной практически вероятной причиной может стать внутренний разрыв цепи вспомогательного (дополнительного) резистора(см.Как выполняется на ВАЗ 2110 замена резистора отопителя );

Ваз 2110 электросхема печки

чтобы исключить неисправность, связанную с функционированием резистора, необходимо осуществить проверку его цепей.

Снижение в электродвигателе якорных вращений, является одной из причин неисправности в общей схеме печи. В этом случае, необходимо уметь находить и устранять микропричины, а в частности:

• в случае засорения или окисления якоря коллекторной системы, число вращений электродвигателя также будет снижено;
• для устранения вышеуказанной проблемы понадобится выполнить генеральную очистку коллекторной системы;
• иногда может возникнуть замыкание в участке между витками якорной обмотки, а чтобы исключить эту причину, необходимо выполнить проверку количества входящего тока;
• всё очень просто, если замыкание витков имеет место быть, то сила входного тока превысит отметку в 4,5А;

Примечание. Проводить замеры входящего тока нужно лишь после предварительной проверки объективности показателей амперметра.

Как снять замок зажигания на ВАЗ-2110, если он заблокирован?

Если произошла блокировка устройства, то процедуру замены можно выполнить путем демонтажа специальной бирки:

1. Производится откручивание всех элементов и отсоединение колодки от выключателя.
2. Слева от устройства располагается фиксатор, на него надо нажать.
3. Замок извлекается. Полностью демонтировать его не получится, поэтому он вытаскивается настолько, насколько это возможно.
4. С правой стороны от корпуса устройства располагается специальная бирка. Под ней указано, что замок изготовлен в России, также здесь имеется его номер.
5. Справа от бирки производится установка отвертки. Это делается так, чтобы устройство повисло. Затем берется ударная отвертка либо зубило. Пломба, установленная около выключательного приспособления, демонтируется, для этого ее надо выбить.
6. Затем с помощью отвертки необходимо установить обратно блокиратор руля. Замок демонтируется и меняется на новый.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Как устроена система зажигания и принцип её работы

На ВАЗ 2110 отказались от таких привычных элементов зажигания как катушка и распределитель. Так, тут использован специальный модуль зажигания, который состоит из управляющей электроники высокой энергии, а также пары катушек

Важно отметить, что такая система не требует частого сервисного обслуживания, т.к. подвижных деталей тут нет

Специальных регулировок система зажигания ВАЗ 2110 также не требует, т.к. для этого тут установлен контроллер. Он и осуществляет всю настройку и регулировку.

Система зажигания основана на методе «холостой искры». Это специальный метод распределения искры. Как известно, цилиндры в двигателе автомобиля работают попарно (1-й цилиндр с 4-м, а 2-й с 3-м). Так, искра срабатывает сразу в двух цилиндрах: рабочая искра в том цилиндре, где происходит такт сжатия смеси, а холостая искра в том, где осуществляется такт выпуска. Т.к. ток в обмотках катушек системы постоянный, выходит, что на первой свече электроны движутся от центрального электрода к боковому, а на второй — наоборот (от бокового к центральному).

В зависимости от типа двигателя на ВАЗ 2110 могут использоваться два типа свечей зажигания. Так, для 8-клапанных двигателей применяются свечи типа А17ДВРМ, а для 16-клапанных двигателей — АУ17ДВРМ (тут размер под ключ уменьшен до 16 мм). При этом расстояние между электродами свечей всего около 1,0–1,15 мм.

Как мы уже отмечали выше, за управление зажиганием отвечает такой элемент, как контроллер. Чтобы наиболее точно управлять системой, контроллер анализирует следующую информацию:

• температуру охлаждающей жидкости;
• текущее положение и частоту вращения коленвала;
• наличие детонации;
• расход воздуха (нагрузка двигателя).

Анализ положения коленвала осуществляется при помощи специального датчика, который передает информацию на контроллер. Только после этого рассчитывается последовательность срабатывания катушек модуля зажигания.

На первый взгляд, система довольно сложная. Но в эксплуатации все очень просто. К тому же, обслуживание и ремонт системы зажигания ВАЗ 2110 и других моделей не занимает много времени.

Видео про принцип работы системы зажигания автомобиля:

Схема контактной и бесконтактной системы зажигания. Принцип работы бесконтактной:

Лада 2110 2005, двигатель бензиновый 1.6 л., 86 л. с., передний привод, механическая коробка передач — электроника

Лада 2110, 2005

Лада 2110, 2005

Лада 2110, 2005

Комментарии 15

Пасиба за схему, пригодилась

клемму минуса надо скидывать при проверке?

снимать не чего не нужно, для прозвонки тебе нужна только клема, а расцепляя ее у тебя замок без напряжения будет

поменял уже контактную группу)

Добрый день, разбираюсь с замком зажигания на VOLVO XC90, один в один как у меня, даже названия контактов практически совпадают, странное дело.

Немного не так у тебя три положения у ключа, 1 положение- ACC замка. 2 положение-включение электро устройст для запуска авто, бензонасоса и включение всех реле после замка зажигания, 3- стартер.В замках Ваз 1положение и 2 положения совмещены.

Для меня не понятен сигнал 15L (в моём замке), думаешь это бензонасос?

Вот схему которую я нашел на твой замок=) там все дословно видно что от кудаforum.volvo-club.by/viewtopic.php?t=6568вот прямая ссылка на схему: www.v4x.narod.ru/p114-115.gif

Спасибо! Понятно все расписал!

Приветствую, подскажи что за контакт 50/1 и на схеме провод «П» это что за цвет?

контакт 50-это стартерположение 0- вставить ключ в замок зажигания.(выключено)положение 1- повернуть его для включения всех электронных систем получаемых питание после ключаположение 2- стартер50/1- этот тот момент когда ты ключ отпрравил на положение 2, стартер прокрутился и отпуская ключ встал на положение 1

На схеме схематично показано, а на самом деле в замке весь процесс делает возрощательна пружинка, если бы ключ не вернулся в положение 1 то стартер бы постоянно бил.Если бы ключ не возращался бы обратно, то стартер был бы всегда замкнут.

а провод на стартер всегда крассного цвета и он толще чем другие провода.Тут на схеме П-это наверно перламутровый, и не красный и не розовый=)

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замок зажигания в автомобиле ВАЗ 2110, как и на любом другом, предназначен для коммутации электрических цепей и включения стартера. Поэтому если он вышел из строя, то машину Вы уже не сможете завести.

Нужно отметить, что выключатель зажигания является инструментом запуска/отключения двигателя, он может размыкать или замыкать определенные группы контактов, поэтому когда замок сломан – двигатель не будет приведен в действие. Так что если у вас возникли с ним проблемы, то обязательно понадобится электросхема работы и схема подключения замка на ВАЗ 2110 дабы проверить и произвести его ремонт.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

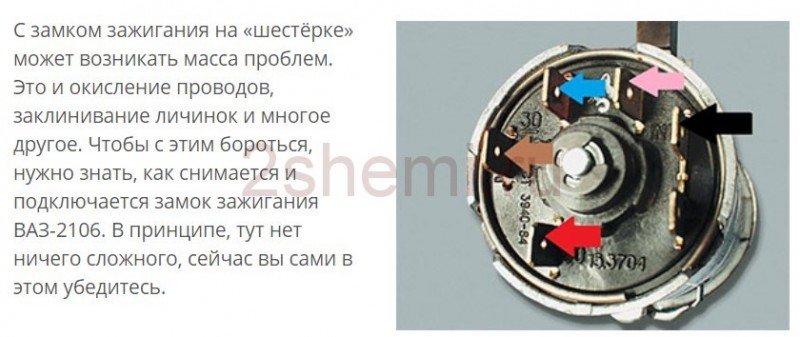

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.
