Приборная панель лады гранта

Краткая характеристика щитка и приборной панели

В целом на данном щитке удобно и лаконично разместились 39 приборов, что не так уж и много. Все выглядит очень хорошо. Если бы не фирменный значок Лады на рулевом колесе, сложилось бы впечатление, будто это вовсе и не отечественный автомобиль. Кстати, руль у авто регулируемый в одном или двух вариантах (это уже зависит от комплектации Лады Гранты).

Основными приборами, которым водитель уделяет больше всего внимания, являются спидометр и тахометр. В данном варианте оформлены они весьма просто и лаконично. Благодаря большим цифрам данные легко и удобно считываются. В период ночной езды включается приятная зеленая подсветка, яркость которой совсем не отвлекает. Мягкий свет — это еще один плюс этой марки.

Между двумя основными приборами: тахометром и спидометром — удобно расположился дисплей бортового компьютера.

С его помощью можно отслеживать расход горючего и пройденное расстояние. Приборная панель Лады Гранта включает в себя 4 воздуходува. Схема их расположения следующая. По одному воздуховоду находится со стороны водителя и пассажира. Еще два расположилось в центральной части щитка.

В стандартной комплектации, не говоря уже о Лада Гранта Люкс, в руле предусмотрена подушка безопасности.

Еще в центральной части приборной панели размещается многофункциональная магнитола. Если говорить о комплектациях Стандарт и Норма, в них там же находится специальная крышечка отсека для магнитофона.

LADA > Granta

Новая, унифицированная приборная панель должна появиться на всех вариантах Гранты: седане, лифтбеке, хэтчбеке и универсале Lada Kalina.

Изменений немного: приборная панель получила такую же графику шкал, как на Ладе Весте. Красная зона тахометра начинается от 6000, а не от 5500 об/мин. Между двумя основными циферблатами находится экран бортового компьютера, который теперь имеет символы бело-лунного цвета.

Исчезло дополнительное окошко, куда можно было выводить отдельные данные. Теперь сверху на борткомпьютере находится россыпь контрольных ламп. Такое же решение применяется на приборке двух моделей Datsun для российского рынка. Напомним, что седан Datsun on-DO построен на базе Лады Гранты, а базой для хэтчбека mi-DO послужила Lada Kalina.

Судя по тому, что в очередном бюллетене «Промышленные образцы», опубликованном Роспатентом, больше нет упоминаний вазовской продукции, никаких других серьезных перемен интерьер Лады Гранты не претерпит. Ранее ходили слухи о том, что завод изменит архитектуру всей передней панели и центральной консоли.

  • Обновленное семейство Lada Granta будет представлено на Московском международном автосалоне в конце августа этого года. Завод пообещал как минимум пять премьер.
  • Внешность обновленного седана была официально рассекречена в середине июля этого года. Затем появились шпионские фото обновленного лифтбека и хэтчбека Lada Kalina, который также превратится в Гранту.

Электрическая схема гранта задней части ВАЗ 2190

Схема электрооборудования задней части автомобиля: 1-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2-колодка жгута проводов заднего к колодке жгута проводов панели приборов; 3-боковой указатель поворотов правый; 4-боковой указатель поворотов левый; 5-датчик ручного тормоза;

6-элемент обогрева заднего стекла; 7-плафон освещения салона; 8-выключатель в ремне безопасности водителя; 9-фонарь освещения багажника; 10-модуль электробензонасоса; 11-фонарь правый; 12-электродвигатель блокировки багажника; 13-выключатель плафона освещения салона; 14-дополнительный сигнал торможения;

15-фонарь левый; 16-колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17-колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18-колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19-колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20-блок управления надувных подушек безопасности; 21-колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

  • 1 – индикатор напора смазки в картере силовой установки;
  • 2 – разъем генератора;
  • 3 – питание заслонки подачи топливной смеси;
  • 4 – термометр системы охлаждения;
  • 5 – подача сигнала на приборную панель;
  • 6 – продувка адсорбера;
  • 7 –спидометр;
  • 8 – ДМРВ;
  • 9 – ДПКВ;
  • 10 – ДК перед катализатором;
  • 11 – аппарат импульса управления;
  • 12 – сенсор концентрации кислорода в отработанных газах;
  • 13/14 – катушка и свечи зажигания соответственно;
  • 15 – драйверы форсунок;
  • 16 – контактная группа зажигания;
  • 17 – сенсор измерения детонации.

Читать далее: Ремень грм рено меган 2: замена своими руками

Всем доброго времени суток, уже два дня сижу в нтернет в поисках, в разъем на щиток приборов приходит куча проводов, мне нужно узнать по какому проводу приходит сигнал чтоб выключилась лампа “непристегнутогог ремня”, и что там появляется на этом контакте плюс или минус или пропадает?В журналах по ремонту данной информации нет, но если я ее там просто не увидел, а вы меня тыкнете в нее носом, не обижусь, а скажу спасибо.

Как выглядит сборка приборной панели?

Этот важный сегмент салонного оборудования приятно впечатляет. В глаза «бросается» точность в подгонке элементов (минимальные и ровные зазоры). Дизайнерские решения и цветовая гамма компонентов также достигают высокой оценки, ведь все выглядит как стильный и логически завершенный продукт.

Материал приборных элементов – обычный, но качественный пластик с приятной на ощупь фактурой. Он лишен неприятных поскрипываний и хрустов. Посторонние раздражительные звуки отсутствуют даже спустя длительный период эксплуатации. Это свидетельствует о надежной сборке панели и качественной ее фиксации с прочими салонными компонентами.

Панель приборов Лада Гранта описание

Создавая панель приборов на Гранту, производители АвтоВАЗа подошли к делу ответственно и с совестью. Первым делом бросаются в глаза зазоры, а именно их отсутствие. Элементы панели подогнаны практически идеально, плотно, без щелей и перекосов, так свойственных для отечественного транспорта.

Фото панели приборов лада Гранта наглядно демонстрируют всю идею и старания разработчиков. Уже визуально прослеживается приятный дизайн, преимущественно в классическом черном цвете и аккуратная сборка деталей.

Пластмасса, из которой выполнена панель приборов, не смотря на ее очевидную дешевизну, все же радует глаз и приятная на ощупь. При надавливании отсутствуют характерные звуки скрежета и хруста. Да и во время движения Гранта лада панель приборов не скрипит и не грохочет, как это обычно бывает в русских машинах. Герметичное крепление и качественный материал делают свое дело, практически лишая водителя посторонних звуков в салоне во время езды.

Панель приборов Гранта Лада имеет очень продуманную конструкцию, в которой задействовано всего 39 деталей. Даже в Ладе Калина их 59. Такое решение сказалось лишь положительным образом на качестве конструкции.

Руль приятен на ощупь и удобен при использовании. Выполнен в том же стиле, что и вся панель, отлично вписывается в интерьер салона. Регулируется в 1 или 2 направлениях, в зависимости от комплектации автомобиля.

Даже на фото панель приборов лада Гранта выглядит гармонично и со вкусом. Если бы не логотип «Лада», расположенный на руле, интерьер салона Гранты очень бы напоминал салон какой-нибудь не слишком дорогой иномарки. Просто, удобно, лаконично.

Так и с приборами: спидометр и тахометр выполнены просто, но удобно и симпатично. Благодаря крупной оцифровке возле каждой шкалы, значения легко читаются, а мягкая зеленая подсветка дополняет дело. Ночью не отвлекает ярким светом и не бросается в глаза.

О статусе бюджетного автомобиля напоминают лишь контрольные лампы на панели приборов, которыми заменили некоторые датчики, например, датчик температуры двигателя и другие.

Между спидометром и тахометром, прямо в центре от руля расположен небольшой дисплей бортового компьютера, который выдает стандартную информацию для водителя – пробег, расход топлива и т.п.

Управление климатом в автомобиле осуществляется блоком, который уже можно было наблюдать в Ладе Калина, однако оригинальные воздуховоды были разработаны специально для Гранты, выглядят очень современно и лаконично.

Лада Гранта описание панели приборов должно коснутся и темы безопасности, о которой наконец то хоть немного позаботились отечественные разработчики автомобилей. Еще раз стоит сказать о пластике, из которого собрана панель приборов. Ее консистенция более эластичная, мягкая, что не только делает его не скрипящем, но и менее травмоопасным.

Даже в комплектации «Стандарт» Лада Гранта была укомплектована подушкой безопасности, монтированной в руль.

В центре приборной панели размещена магнитола с множеством функций и возможностей управления аудиосистемой. В комплектации «Стандарт» и «Норма» на этом месте расположена заглушка кармана под магнитофон, который в дальнейшем можно установить самостоятельно.

Как узнать версию щитка приборов Лады Гранта

В отличии от старых моделей продукции Волжского Автомобильного Завода на Лада Гранта стали применять полностью цифровую доску приборов. Она получает всю необходимую информацию и выступает в роли еще одного электронного блока в цепи управления автомобилем, если демонтировать щиток, автомобиль не запустится.

Поскольку теперь это небольшой компьютер, у щитка приборов есть своя версия прошивки. Что это значит для рядового пользователя?

В простых комплектациях зачастую залита прошивка соответствующая комплектации и в бортовом компьютере отсутствует ряд информации, которая есть, например, в щитке от версии Люкс. Прежде чем приступить к изучению вопроса прошивки щитка приборов нам потребуется узнать на какой версии работает нынешний щиток, чтобы не возникло проблем несовместимости версий при прошивке, из-за чего можно вывести из строя щиток.

Для того, чтобы проверить версию щитка приборов нам не потребуется никакой дополнительный инструмент.

Приготовьте ключ зажигания автомобиля, зажмите штырь-клавишу на щитке приборов и включите зажигания.

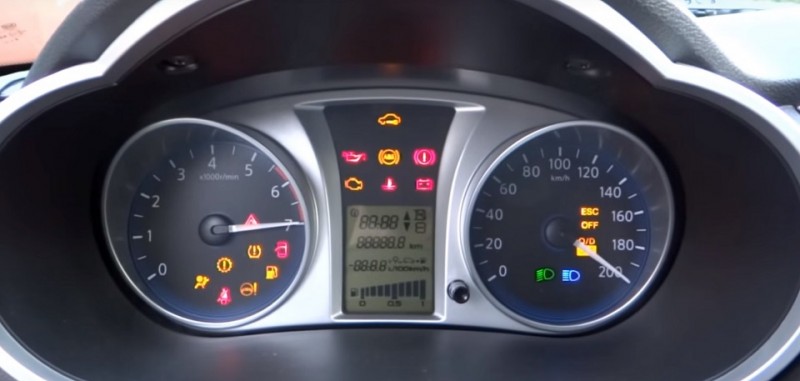

Если вы сделали все верно, вы увидите следующую картину:

Стрелки тахометра и спидометра начнут ходить от края до края шкал и загораться все табло, которые есть в щитке приборов. Часть из них стоит «прозапас», в виду унификации, это значит, что какой-то опции в вашем авто нет, а индикатор предусмотрен в щитке. Чтобы узнать непосредственно версию приборной доски, еще раз нажимите на штырь-кнопку.

Спасибо за подписку!

Первая строка – версия прошивки, она отличается в зависимости от комплектации и года выпуска автомобиля.

Вторая строка – ревизия вашего щитка приборов.

Относительно взаимозаменяемости, все щитки взаимозаменяемы между собой у Лада Гранта, Лада Калина, Датсун Он-До и Датсун Ми-До, так что если вы не хотите изучать вопрос прошивки вашего щитка приборов под нужную вам версию, можете просто приобрести щиток приборов с другой машины или от более богатой версии.

Перечень датчиков и сигнальных индикаторов на панели

На схеме представлена детальная компоновка присутствующих приборов

Комбинация приборов на данном автомобиле, как показывает инструкция, имеет следующие датчики:

  1. Тахометр (для мгновенной фиксации числа оборотов коленчатого вала).
  2. Индикатор неисправности модуля управления функционированием мотора.
  3. Сигнальная лампа о включенном левом повороте.
  4. Индикация пониженного масляного давления в моторе.
  5. Лампа индикации ABS.
  6. Сигнальный индикатор неисправности в узле иммобилайзера.
  7. Символ индикации повышенной температуры хладагента в контуре охлаждения двигателя.
  8. Лампа, свидетельствующая об аварийном состоянии узлов тормозной системы.
  9. Индикация указателя правого поворота.
  10. Символ индикации уровня заряда аккумулятора.
  11. Спидометр (контроллер скорости).
  12. Индикация курсовой устойчивости.
  13. Сигнализатор о недопустимости перехода трансмиссии на последующую ступень.
  14. Символ дальнего света.
  15. Индикатор противотуманных огней кормы.
  16. Лампа активированного ближнего света.
  17. Сигнализатор включенной противотуманной оптики передка.
  18. Кнопка сброса суточного пройденного расстояния.
  19. Дисплей маршрутного контроллера.
  20. Лампа, сигнализирующая о необходимости закрыть двери.
  21. Сигнализатор о низком уровне топливного остатка.
  22. Символ отсутствия требуемого давления внутри шин.
  23. Лампа неисправности в системе электроусилителя рулевого механизма.
  24. Индикация ремня безопасности.
  25. Сигнализатор о поломках в моторном узле (используется нечасто).
  26. Индикатор целостности и исправности подушки безопасности.

Панель приборов вам обязательно сообщит о следующем:

Если после пуска мотора сигнализатор его состояния не «исчезает», то это подразумевает появление неисправности в одном из компонентов агрегата или его навесного оборудования.

Если лампа пониженного масляного давления в моторе Лада Гранта после его запуска продолжает мигать, то возникает необходимость проверки работы узлов системы смазки (насос, редукционный клапан и пр.), а также состояния цилиндропоршневой группы.

Индикация ABS при исправном состоянии данной системы должна деактивироваться спустя пару секунд с момента пуска мотора.

Лампа, свидетельствующая о чрезмерно высокой температуре хладагента в охлаждающем моторном контуре, перестает светиться спустя 5-секундный интервал после старта двигателя. Когда данного явления не наблюдается, то вероятен риск перегрева мотора. Здесь рекомендуется выполнить проверку всех узлов, влияющих за поддержание «нормального» (рабочего) показателя температуры.

Если активен символ тормозного механизма при функционирующем двигателе, то следует проконтролировать уровень соответствующей жидкости (бачок под капотом) и по необходимости долить.

Активированная индикация узла, обеспечивающего курсовую устойчивость, «повествует» о его отключении.

Появился сигнал от лампы запаса топлива — возникла необходимость пополнить бак горючим.

Если засветился индикатор состояния механизма электроусилителя, то данный факт подтверждает присутствие неисправности в этом узле.

Когда давление внутри шин LADA Granta достигает минимума, то об этом моменте информирует соответствующий символ.

При действующем моторе лампа, отвечающая за индикацию подушки безопасности, не подлежит свечению.

Отсюда видно, что весь перечень датчиков и индикаторных символов, которые в себе содержит комбинация приборов по периметру, наделен традиционным характером. Их информативность и понятность доступна даже для впервые прикоснувшихся к рулю Лада Гранта клиентов.

Обозначение значков на панели приборов Лада Гранта

На схеме приборной панели отражены все значки, датчики и индикаторы, отвечающие за работу автомобиля. Ограниченное количество – 39 штук, не загромождает комбинацию приборов. При этом щиток весьма информативен.

Обозначение на панели приборов Лада Гранта:

  1. Тахометр – предназначен для отображения количества оборотов ДВС. Зона, выделенная красным цветом, сигнализирует об опасной ситуации в нагрузке мотора.
  2. Датчик неисправного модуля управления работой мотора. Лампа во время включения зажигания загорается (оранжевый цвет). После пуска двигателя индикатор гаснет. При постоянном горении стоит проверить работоспособность элементов всей системы управления мотором.
  3. Лампочка сигнализации включенного левого поворотника.
  4. Датчик давления масляной жидкости в двигателе срабатывает (красный цвет) при включении зажигания. При достижении необходимого давления датчик гаснет. Постоянно действующий индикатор (более 5 с) показывает проблемы с насосом, цилиндро-поршневой системой, низкий уровень масла.
  5. Лампочка индикации системы ABS – если не гаснет через 2 с, то возникли проблемы с антипробуксовочной системой. Загорается при включенном зажигании (оранжевый цвет).
  6. Лампа индикации иммобилайзера – противоугонной штатной системы. Оранжевая лампочка сигнализирует о состоянии охраны автомобиля.
  7. Указатель температуры жидкости охлаждения в горящем состоянии находится не более 5 секунд после пуска двигателя (красная лампа). Негаснущая лампочка говорит о высокой температуре хладагента (выше 115 ℃). Возможен перегрев мотора. При падении температуры ниже 110 ℃ лампа погаснет, перестает подаваться звуковая сигнализация.
  8. Аварийный индикатор системы тормозов выключается (цвет – красный) после заводки мотора. Когда лампочка горит постоянно, стоит сделать проверку уровеня жидкости в бачке. Минимальная отметка показывает, что необходимо долить тормозную жидкость в емкость.
  9. Лампочка сигнализации включенного правого поворотника – зеленая стрелка.
  10. Индикация уровня заряда аккумуляторной батареи – включается при активации зажигания. Лампочка гаснет после заводки мотора. Если этот индикатор на панели приборов Лада Гранта светится постоянно, значит отсутствует зарядный ток в результате неисправной работы регулятора напряжения или генератора. Такой вариант возможен при недостаточном натяжении (обрыве) генераторного ремня.
  11. Спидометр – отображение текущей скорости машины.
  12. Датчик курсовой устойчивости – зажигается во время включения зажигании. Индикатор должен погаснуть после начала работы двигателя. Но если он горит постоянно, то функция курсовой устойчивости отключена. Мигает или горит во время движения – в системе неисправность.
  13. Индикатор переключения передач – сигнализирует о невозможности включения повышенной передачи.
  14. Лампочка включенного дальнего света.
  15. Индикатор включенных задних противотуманных огней.
  16. Лампочка включенного ближнего света.
  17. Индикатор включенных передних противотуманных огней.
  18. Клавиша сброса суточного километража – используется для обнуления пробега за сутки или выбора режимов отображения суточного, общего пробега автомобиля.
  19. Дисплей маршрутного контроллера – выводятся данные о поездке, текущее время, пробег, температура воздуха и другое. Разница может быть в зависимости от комплектации автомобиля.

В первой строке – время, во второй – пробег. Третья строчка отображает температуру снаружи автомобиля или другие опции, четвертая – уровень топлива.

  1. Лампочка сигнализации незапертой двери автомобиля – горит красным светом.
  2. Индикатор уровня топлива – загорается при необходимости дозаправки. Игнорирование минимального уровня топлива может привести к неисправности топливного насоса.
  3. Индикатор давления в покрышках светится при активации зажигания, гаснет после того, как двигатель заводится. Светится постоянно при падении параметра до минимально безопасного значения.
  4. Лампа сигнализации проблемы с электроусилителем руля информирует о неисправности в узле.
  5. Датчик фиксации ремня безопасности не светится при заведенном моторе, если ремень закреплен.
  6. Индикатор работоспособности ДВС – срабатывает при запуске мотора. Если датчик не гаснет в течение нескольких секунд, то это показывает наличие повреждения в одном из узлов мотора или элементах навесного оборудования.
  7. Датчик подушек безопасности включается при их неисправности.

Замок зажигания

Замок зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке зажигания может занимать одно из трех положений

— 0 (выключено) — положение фиксированное, ключ из замка зажигания вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения механического противоугонного устройства вставьте ключ в выключатель (замок) зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I» — I (зажигание) — положение фиксированное, включено зажигание, ключ из замка зажигания не вынимается, рулевое управление разблокировано — II (стартер) — положение не фиксированное, ключ из замка зажигания не вынимается, рулевое управление разблокировано. Это положение достигается поворотом ключа зажигания по часовой стрелке с преодолением усилия пружины. Для работы стартера удерживайте ключ зажигания рукой. Выключатель зажигания оборудован блокировкой повторного включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска двигателя переведите ключ из положения «I» в положение «0», а затем вновь в положение «II»

Внимание!!!Не удерживайте ключ зажигания в положении «II» более десяти секунд. Категорически запрещается выключать зажигание и вынимать ключ из замка зажигания во время движения, так как это приведет к резкому увеличению усилия на педали тормоза и блокировке рулевого управления

Если зажигание выключено, а ключ оставлен в замке зажигания, то при открывании двери водителя зуммер издает непрерывную трель, предупреждая об оставленном в замке зажигания ключе.

Видео — Бортовой журнал Гранта Лифтбек. Снимаем приборную панель. Коньяк «съел» кредитку

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Читать далее: Описание, как проверить и отрегулировать натяжение приводного ремня на nissan

поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Панель приборов Лада Гранта специально создана для контроля всевозможных параметров и данных во время езды. Любая такая панель должна быть по максимуму информативна, функциональна, кроме того, создавать неповторимый дизайн автомобиля и способствовать созданию приятного впечатления о нем. Панель приборов Лада Гранта не является исключением.

Обозначение значков на панели приборов Лада Гранта

На схеме приборной панели отражены все значки, датчики и индикаторы, отвечающие за работу автомобиля. Ограниченное количество – 39 штук, не загромождает комбинацию приборов. При этом щиток весьма информативен.

Обозначение на панели приборов Лада Гранта:

  1. Тахометр – предназначен для отображения количества оборотов ДВС. Зона, выделенная красным цветом, сигнализирует об опасной ситуации в нагрузке мотора.
  2. Датчик неисправного модуля управления работой мотора. Лампа во время включения зажигания загорается (оранжевый цвет). После пуска двигателя индикатор гаснет. При постоянном горении стоит проверить работоспособность элементов всей системы управления мотором.
  3. Лампочка сигнализации включенного левого поворотника.
  4. Датчик давления масляной жидкости в двигателе срабатывает (красный цвет) при включении зажигания. При достижении необходимого давления датчик гаснет. Постоянно действующий индикатор (более 5 с) показывает проблемы с насосом, цилиндро-поршневой системой, низкий уровень масла.
  5. Лампочка индикации системы ABS – если не гаснет через 2 с, то возникли проблемы с антипробуксовочной системой. Загорается при включенном зажигании (оранжевый цвет).
  6. Лампа индикации иммобилайзера – противоугонной штатной системы. Оранжевая лампочка сигнализирует о состоянии охраны автомобиля.
  7. Указатель температуры жидкости охлаждения в горящем состоянии находится не более 5 секунд после пуска двигателя (красная лампа). Негаснущая лампочка говорит о высокой температуре хладагента (выше 115 ℃). Возможен перегрев мотора. При падении температуры ниже 110 ℃ лампа погаснет, перестает подаваться звуковая сигнализация.
  8. Аварийный индикатор системы тормозов выключается (цвет – красный) после заводки мотора. Когда лампочка горит постоянно, стоит сделать проверку уровеня жидкости в бачке. Минимальная отметка показывает, что необходимо долить тормозную жидкость в емкость.
  9. Лампочка сигнализации включенного правого поворотника – зеленая стрелка.
  10. Индикация уровня заряда аккумуляторной батареи – включается при активации зажигания. Лампочка гаснет после заводки мотора. Если этот индикатор на панели приборов Лада Гранта светится постоянно, значит отсутствует зарядный ток в результате неисправной работы регулятора напряжения или генератора. Такой вариант возможен при недостаточном натяжении (обрыве) генераторного ремня.
  11. Спидометр – отображение текущей скорости машины.
  12. Датчик курсовой устойчивости – зажигается во время включения зажигании. Индикатор должен погаснуть после начала работы двигателя. Но если он горит постоянно, то функция курсовой устойчивости отключена. Мигает или горит во время движения – в системе неисправность.
  13. Индикатор переключения передач – сигнализирует о невозможности включения повышенной передачи.
  14. Лампочка включенного дальнего света.
  15. Индикатор включенных задних противотуманных огней.
  16. Лампочка включенного ближнего света.
  17. Индикатор включенных передних противотуманных огней.
  18. Клавиша сброса суточного километража – используется для обнуления пробега за сутки или выбора режимов отображения суточного, общего пробега автомобиля.
  19. Дисплей маршрутного контроллера – выводятся данные о поездке, текущее время, пробег, температура воздуха и другое. Разница может быть в зависимости от комплектации автомобиля.

Рекомендуем: Как снять панель приборов (торпеду) на ВАЗ 2114 В первой строке – время, во второй – пробег. Третья строчка отображает температуру снаружи автомобиля или другие опции, четвертая – уровень топлива.

  1. Лампочка сигнализации незапертой двери автомобиля – горит красным светом.
  2. Индикатор уровня топлива – загорается при необходимости дозаправки. Игнорирование минимального уровня топлива может привести к неисправности топливного насоса.
  3. Индикатор давления в покрышках светится при активации зажигания, гаснет после того, как двигатель заводится. Светится постоянно при падении параметра до минимально безопасного значения.
  4. Лампа сигнализации проблемы с электроусилителем руля информирует о неисправности в узле.
  5. Датчик фиксации ремня безопасности не светится при заведенном моторе, если ремень закреплен.
  6. Индикатор работоспособности ДВС – срабатывает при запуске мотора. Если датчик не гаснет в течение нескольких секунд, то это показывает наличие повреждения в одном из узлов мотора или элементах навесного оборудования.
  7. Датчик подушек безопасности включается при их неисправности.

Расшифровка кодов ошибок на лада калина (1 и 2 поколение)

Лада Калина уже с завода оборудована специальным бортовым компьютером вмонтированном прямо в панель приборов.

Благодаря этому можно максимально оперативно среагировать и провести диагностику у возникшей неполадки. Для этого существует режим самодиагностики.

Если только предыдущий владелец, не руководствовался корыстными целями, и не «вывернул» данные лампочки, в таком случае, их необходимо заменить .

На видео вход в режим диагностики бортового компьютера на Лада Калина:

Ошибки показываются в виде цифрового кода и в этой статье мы расскажем вам, как правильно их прочитать и принять верное решение.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
