Классы пружин «а», «в» и «с», какие из них лучше

Отличия пружин подвески и их маркировка

Основным идентификационным параметром любой пружины служит ее наружный диаметр. Производители не могут его самопроизвольно изменить, так как этот размер определяется конструктивными особенностями самого автомобиля. Все остальные параметры могут быть абсолютно различными. Так производители могут:

  1. изменить диаметр прута, из которого она изготавливается и даже использовать прут, имеющий диаметр переменного значения;
  2. изготавливать пружины одинаковой высоты, но различной жесткости;
  3. изменить межвитковое расстояние и количество витков, сохраняя при этом жесткость.

Поэтому на заводах перед установкой проводят контроль статистической нагрузки. Проводится такая операция следующим образом: измеряют высоту пружины, сжав ее с определенным усилием. Так как для каждой конкретной модели автомобиля высота в сжатом состоянии регламентирована полем допуска, то детали, не попавшие в это поле, выбраковываются.

Пружины, попавшие в границы верхнего поля допуска относят к классу А (длинные), а в категорию В (короткие) попадают те, что имеют высоту в пределах нижнего поля допуска. Далее пружины одного класса маркируют краской, причем цвет маркировки зависит от модели автомобиля, на котором они должны быть установлены.

  • Пружины класса А автомобилей ВАЗ маркируют по цвету желтой, белой, коричневой и оранжевой красками.
  • Вид В также маркируют по цвету, но зеленой, голубой, синей и черной красками.

Маркировка по цвету наносится на внешнюю сторону витков в виде цветной полоски. Обилие цветов маркировочной краски объясняется тем, что с целью уменьшения влияния коррозии, они подвергают специальному покрытию (хлоркаучуковая эмаль или защитное эпоксидное покрытие), которое также бывает разного цвета (черное, серое, синее, белое, голубое) и определяет как модель автомобиля, так и назначение пружины (передняя или задняя). Причем на заводах, выпускающих различные модели ВАЗ и «Лада», передние элементы окрашены, как правило, в черный цвет. Исключение составляют только пружины с переменным межвитковым расстоянием (шагом) — они окрашиваются в голубой цвет.

Видео

Из этого видео вы узнаете, как определить жесткость пружины.

Последовательное соединение пружин:

1/kобщ = 1/k1 + 1/k2 +. + 1/kn

Либо, если это две последовательно соединенные пружины, то можно использовать следующую формулу:

Однако, нам следует еще вспомнить закон Гука:F = klВ последовательном соединении имеется n пружин с жесткостями k1, k2, и так далее. Из закона Гука следует, что F = kl. Сумма удлинений каждой пружины равна общему удлинению всего соединения l(или х, по разному в учебниках пишется)1 + l2+. + ln = lc. (кстати, это одно из свойств последовательно соединения) По закону Гука получим мы можем вывести следующее уравнение: l = F/k, l1 = F/k1 и т. Д. Собственно, далее из этого выражения следует: 1/kобщ = 1/k + 1/k +. + 1/kn. Собственно, отсюда получаем:kобщ = 1/1/k + 1/k +. + 1/kn. Ну и как вы уже поняли, k пойдет наверх, и оно будет обратно пропорционально числителю, который в свою очередь зависит от коэффициента жесткости.

При параллельном соединении двух пружин, имеющих коэффициенты жесткости с1, с2 (рис. 2.5), смещение тела равно деформации каждой из пружин:

. (2.9)

Рис. 2.5 Параллельное соединение пружин

Сила упругости эквивалентной пружины с коэффициентом жесткости с* будет равна сумме сил упругости двух установленных пружин, откуда с учетом (2.9) получаем

,

. (2.10)

Коэффициент жесткости

Довольно важным параметром можно назвать коэффициент жесткости. Он указывается для каждого вида пружины, учитывается при проведении самых различных расчетов. Ключевыми моментами назовем следующее:

  1. Коэффициент жесткости определяет то, какая сила требуется для сжатия и растяжения.
  2. Рассматриваемый параметр также определяет то, какова может совершаться работа при применении изделия.

Подобный показатель берется со справочников. Он требуется для определения самых различных параметров, к примеру, величина кинетической энергии.

В заключение отметим, что на сегодняшний день распространены практически все виды пружин. Они используются в случае создания различных ответственных механизмов. При расчетах проводится определение основных параметров, а также силы, которая оказывается на тело. Примером можно назвать кинетическую энергию или период колебания. Все расчеты можно провести самостоятельно, для чего используются различные формулы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На что обращать внимание при выборе

Существует несколько факторов, которые нужно учитывать при выборе пружин.

Жесткость

Жесткость влияет не только на комфорт при езде в автомобиле, но и при нагрузке на другие элементы его ходовой системы. На мягких пружинах более комфортно ездить, особенно по дорогам с плохим покрытием. Однако их нежелательно ставить на машину, которая часто перевозит значительные грузы. И наоборот, жесткие пружины лучше ставить на автомобили, предназначенные для перевозки тяжестей. Особенно это актуально для задних амортизаторов.

В контексте жесткости актуальна еще одна ситуация. Зачастую при покупке новых пружин (особенно для ВАЗ-классики) у пары одинаковых, входящих в один комплект, пружин может быть разная жесткость. Естественно, это приводит к тому, что машина перекашивается вправо или влево. Проверить при покупке их практически невозможно, поэтому решить проблему можно двумя путями.

Первый заключается в установке упомянутых выше проставок. С их помощью можно выровнять клиренс машины и добиться равномерной жесткости подвески. Второй путь заключается в покупке более качественных пружин, обычно от проверенных производителей, обычно зарубежных.

Жесткость — это физическая величина, которая в пружинах зависит от следующих их параметров:

  • Диаметр прутка. Чем он больше — тем больше и жесткость. Однако тут нужно учитывать форму пружины и диаметр прутка, из которого изготовлен каждый виток. Бывают пружины с переменными общими диаметрами и диаметрами прутка. О них позже.
  • Внешний диаметр пружины. При прочих равных показателях чем больше диаметр — тем ниже жесткость.
  • Количество витков. Чем их больше — тем ниже жесткость. Это связано с тем, что пружина будет сгибаться по своей вертикальной оси. Однако тут нужно учитывать дополнительные параметры. В частности, пружина с малым количеством витков будет иметь малый ход, что во многих случаях недопустимо.

Длина

Чем длиннее будут пружины — тем больше будет клиренс автомобиля. Для каждой конкретной модели автомобиля в его технической документации прямо указывается соответствующее значение. В некоторых случаях длина передних и задних пружин будет отличаться. В оптимальном случае необходимо придерживаться рекомендаций производителя. Отступление от них возможно лишь для тюнинга либо в случае, использования автомобиля для грузоперевозок.

Параметры витков

Под общим названием в данном случае подразумевается диаметр и количество витков. От этих двух параметров зависит общая жесткость пружины. К слову, некоторые модели пружин имеют неровную форму с витками различных диаметров. В частности, с узкими витками по краям, и широкими в середине.

Однако такие витки имеют и разный диаметр металлического прутка. Так, находящиеся в середине пружины витки большого диаметра сделаны из прутка большого диаметра. А крайние маленькие витки — из прутка малого диаметра. Большие прутки отрабатывают на больших неровностях, а маленькие — соответственно, на маленьких. Однако из-за того, что маленькие прутки сделаны из более тонкого металла, то они ломаются чаще всего.

Такие пружины, в основном, оригинальные, то есть, те, которые были установлены с завода. На них ездить комфортнее, но их ресурс ниже, особенно при постоянной езде машины по плохим дорогам. Неоригинальные же пружины обычно изготавливают из прутка одинакового диаметра. Это уменьшает комфорт езды на машине, однако увеличивает общий ресурс пружины. Кроме того, такая пружина будет стоить дешевле, поскольку технологически ее изготовить проще. Что выбирать в том или ином случае — решает каждый сам для себя.

Типы

Все амортизационные пружины делятся на пять основных типов. В частности:

  • Стандартные. Это пружины с характеристиками, прописанными в рекомендациях изготовителя машины. Обычно они предназначаются для использования в городских условиях или в условиях ограниченного бездорожья.
  • Усиленные. Их, как правило, используют на автомобилях, предназначенных для перевозки больших грузов. Например, в вариантах, когда базовой моделью машины является седан, а усиленным вариантом — фургон или пикап с грузовым отделением сзади.
  • С повышением. Такие пружины используют для увеличения клиренса (дорожного просвета) автомобиля.
  • С занижением. С их помощью, наоборот, уменьшают дорожный просвет. Это меняет динамические характеристики машины, а также ее управляемость.
  • С переменной жесткостью. Такие пружины обеспечивают комфортную езду при различных дорожных условиях.

Выбор того или иного типа пружин зависит от условий эксплуатации машины и рекомендаций завода-изготовителя.

Дополнительная информация

Выбирая хорошие пружины смотрите чтобы на одной оси подвески автомобиля стояли пружины одного класса. Например, «А» или «В». Это обязательное требование для двух колес на одном мосту (переднем или заднем). Однако для переда и зада существуют исключения.Допускается на переднюю подвеску устанавливать пружины класса «А», а на заднюю — класса «В». Но если на передней части подвески установлены пружины класса «В», то на заднюю часть нельзя ставить пружины класса «А».

В некоторых случаях при покупке длинных пружин автовладельцы срезают один виток. В целом, это допустимо, но нежелательно, поскольку в процессе демонтажных работ всегда существует риск повреждения металла, из которого выполнена пружина. Поэтому желательно покупать и устанавливать пружину изначально с рекомендованным размером.

При выходе из строя правой или левой пружины на одном мосту автомобиля необходимо менять и вторую пружину. Причем это нужно делать вне зависимости от состояния второй пружины.

Некоторые автолюбители устанавливают резиновые проставки между витками непосредственно пружины. Делать это нельзя ни в коем случае! Если пружина сильно просела, то такая вставка ее уже не спасет, а лишь ухудшит управляемость автомобилем. Это особенно опасно при движении на большой скорости!

Вообще, диагностика степени износа пружин амортизаторов — достаточно сложная процедура. Соответственно, в условиях гаража или стоянки определить поломку можно лишь на уровне предположения, в частности, если пружина уже явно звенит, а машину что называется «перекосило».

Что касается восстановления изношенных и/или поврежденных пружин подвески, то это изначально бессмысленная процедура. Еще много лет назад тот же Волжский автозавод пытался выполнять такие процедуры, однако на основании проведенных тестов специалисты пришли к выводу о том, что восстановление нецелесообразно по двум причинам. Первая — сложность и дороговизна процедуры. Вторая — низкий ресурс восстановленной пружины. Поэтому при выходе старого узла из строя он должен быть заменен на заведомо новый.

Для чего маркируют цветом

Маркировка, где используются цветные следы краски, призвана упростить автомобилистам процесс выбора изделий. Причем пометки наносятся на просто так. Это результат сложного и длительного производственного процесса.

Читать дальше: Установка ремня генератора форд транзит

Изготовление пружин для автомобилей связано с различными технологически сложными операциями. Далеко не все из них удается контролировать. За некоторыми даже невозможно следить непосредственно до получения самого результата в виде готовой пружины для подвески транспортного средства. Именно из-за этого массовые изготовители автопружин проводят обязательную проверку продукции и ее сравнительный анализ. Это не просто пожелание производителя, а возникающая необходимость.

Тем самым возникла классификация по цвету. Это один из немногих способов отличить различные по показателям жесткости элементы уже после завершения их изготовления. Да, есть и альтернативные методы, но цветовой считается наиболее простым, надежным и информативным.

4.2 Требования к материалам

4.2.1 Пружины изготавливают из материалов, указанных в
таблице . На материал должны быть
документы, удостоверяющие соответствие качества материала установленным в
нормативных документах требованиям. Независимо от наличия документа о качестве

допускается проводить входной контроль материалов в объеме и порядке,
установленными стандартами на материалы или соглашением заказчика и
изготовителя.

4.2.2 На поверхности витков пружин не
допускаются трещины, волосовины, раковины, расслоения, закаты, плены, вмятины,
забоины, окалина, следы разъедания солями, электроожоги, получающиеся в процессе
электрополирования пружин, местная скрученность проволоки.

На поверхности пружин допускаются мелкие забоины, окисные
пленки (цвета побежалости), отдельные царапины, следы от инструмента, если их
глубина не превышает половины поля допуска на диаметр проволоки (прутка).

Таблица
7 — Характеристики материала

Наименование материала

Обозначение нормативного документа на материал

Группа прочности

Диаметр проволоки (прутка), мм

Предел прочности, МПа, не менее

в состоянии поставки

после термообработки

Проволока высокопрочная пружинная
коррозионно-стойкая из стали марки 08Х18Н7Г ЮАМЗ-ПД

ТУ 3-592

0,50 — 1,21

1,31 — 3,01

3,51 — 4,51

5,01 —  6,01

7,01 — 8,01

9,01 — 12,01

1770

1770

1720

1620

1470

1370

1800

1800

1750

1700

1650

1600

Проволока пружинная коррозионно- стойкая
высокопрочная из стали марки 12Х18Н10Т

Н

0,51 — 10,01

1220

1420

В, ВО

0,11 — 0,76

0,81 — 2,81

3,01 — 3,51

4,01 — 4,51

5,01 — 5,51

6,01 — 6,51

7,01 — 7,51

8,01

1710

1710

1660

1620

1560

1500

1420

1370

2060

1960

1860

1760

Проволока и прутки из жаропрочного сплава марки
ХН70МВЮ-ВД (ЭИ 828-ВД)

ТУ 14-131-819

8,00 — 10.00

11,00 — 12,00

1080

1180

Проволока шлифованная из жаропрочного сплава марки
ХН70МВЮ-ВД (ЭИ 828-ВД)

ТУ АДИ 293

0,80 — 1,91

2,01 — 10,01

900

1100

1180

1200

Проволока жаропрочная пружинная из сплава марки
ХН77ТЮР (ЭИ 437Б)

ТУ 3-825

0,51 — 10,01

1220

1370

Классификация

Различают несколько видов пружин:

  • Стандартные. Как правило, устанавливаются на заводе изготовителе транспортного средства, и обеспечивают его эксплуатацию в условиях паспортных параметров нагрузки.
  • Усиленные. Отличаются большей жесткостью и улучшают эксплуатационные характеристики транспортного средства во время движения по проселочным дорогам, или при транспортировании прицепа.
  • Повышающие. Способствуют увеличению клиренса и грузоподъемности.
  • Понижающие. Уменьшают клиренс и снижают высоту центра тяжести. Устанавливаются любителями динамического стиля вождения.

Все они, независимо от того, к какому виду относятся, имеют специфические особенности при изготовлении.

Зачем требуется маркировка цветом

Цветная маркировка, упрощающая жизнь автолюбителям при выборе, является следствием сложного процесса производства. Он характеризуется огромным количеством сложных технологических операций, которые очень трудно, а зачастую и невозможно, проконтролировать.

Поэтому все производители, осуществляющие массовый выпуск пружин, после изготовления считают необходимым проводить сравнительные анализы продукции. В результате этого появилась классификация по цвету, поскольку только так можно отличить разные по жесткости элементы после изготовления. Конечно, существуют и другие способы определить пружины разных видов, но этот самый простой и надежный.

О чем говорит маркировка

Если взять автомобильную пружину, можно заметить, что разные изделия могут иметь различные цвета, с помощью которых они маркируются.

Все метки зачастую именно цветные. Используются следующие оттенки:

  • желтые;
  • оранжевые;
  • синяя краска;
  • коричневая;
  • оранжевая;
  • зеленая;
  • розовая;
  • черная;
  • белая.

Причем последние два цвета встречаются в основном не как способ метки, а просто в роли цветовой основы самого изделия.

Различия по цвету позволяют максимально просто и понятно определить степень актуальной для конкретного образца жесткости. На заводах проводят специальные тесты. Пружины сжимают с регламентированным усилием и измеряют высоту. Если деталь не соответствует заданным параметрам, ее отправляют в брак.

Все конструкции, прошедшие успешно испытания, получают класс А или В. Класс А актуален для пружин, попадающих в границы верхнего поля допуска, то есть жестких, а класс В для более мягких. Высота последних соответствует нижнему полю допуска.

Особенности, которыми должны обладать лучшие пружины на ВАЗ

Существует несколько факторов, на которые должен обращать внимание владелец отечественных авто, например ВАЗ 2107, ВАЗ 2110, ВАЗ 2112 и так далее:

  • Диаметр изделия. Влияет на уровень жесткости подвески;
  • Число витков – чем их больше, тем ниже характеристики жесткости.

Жесткие задние пружины предпочитают устанавливать те водители, которым важен уровень отклика рулевого управления. Правда в этом случае снижается сцепление с дорожным покрытием. То есть у любого варианта есть свои плюсы и минусы. Тем не менее, на любую отечественную модель (ВАЗ 2115, ВАЗ 2114 и так далее) всегда можно подобрать универсальный тип.

Точно ответить на вопрос – какие самые лучшие пружины – нельзя, так как все зависит от их предназначения, которое определяется нанесенной маркировкой.

Видео

Из этого видео вы узнаете, как определить жесткость пружины.

Чем большей деформации подвергается тело, тем значительней в нем возникает сила упругости. Это значит, что деформация и сила упругости взаимосвязаны, и по изменению одной величины можно судить об изменении другой. Так, зная деформацию тела, можно вычислить возникающую в нем силу упругости. Или, зная силу упругости, определить степень деформации тела.

Если к пружине подвешивать разное количество гирек одинаковой массы, то чем больше их будет подвешено, тем сильнее пружина растянется, то есть деформируется. Чем больше растянута пружина, тем большая в ней возникает силы упругости. Причем опыт показывает, что каждая следующая подвешенная гирька увеличивает длину пружины на одну и туже величину.

Так, например, если исходная длина пружины была 5 см, а подвешивание на ней одной гирьки увеличило ее на 1 см (т. е. пружина стала длиной 6 см), то подвешивание двух гирек увеличит ее на 2 см (общая длина составит 7 см), а трех — на 3 см (длина пружины будет 8 см).

Еще до опыта известно, что вес и возникающая под его действием сила упругости находятся друг с другом в прямопропорциональной зависимости. Кратное увеличение веса во столько же раз увеличит силу упругости. Опыт же показывает, что деформация точно также зависит от веса: кратное увеличение веса во столько же раз увеличивает изменения в длине. Это значит, что, исключив вес, можно установить прямопропорциональную зависимость между силой упругости и деформацией.

Если обозначить удлинение пружины в результате ее растяжения как x или как ∆ l ( l 1 – l , где l — начальная длина, l 1 — длина растянутой пружины), то зависимость силы упругости от растяжения можно выразить такой формулой:

В формуле используется коэффициент k . Он показывает, в какой именно зависимости находятся сила упругости и удлинение. Ведь удлинение на каждый сантиметр может увеличивать силу упругости одной пружины на 0,5 Н, второй на 1 Н, а третьей на 2 Н. Для первой пружины формула будет выглядеть как Fупр = 0,5x, для второй — Fупр = x, для третьей — Fупр = 2x.

Коэффициент k называют жесткостью пружины. Чем жестче пружина, тем труднее ее растянуть, и тем большее значение будет иметь k. А чем больше k, тем больше будет сила упругости (Fупр) при равных удлинения (x) разных пружин.

Жесткость зависит от материала, из которого изготовлена пружина, ее формы и размеров.

Единицей измерения жесткости является Н/м (ньютон на метр). Жесткость показывает, сколько ньютонов (сколько сил) надо приложить к пружине, чтобы растянуть ее на 1 м. Или насколько метров растянется пружина, если приложить для ее растяжения силу в 1 Н. Например, к пружине приложили силу в 1 Н, и она растянулась на 1 см (0,01 м). Это значит, что ее жесткость равна 1 Н / 0,01 м = 100 Н/м.

Также, если обратить внимание на единицы измерения, то станет понятно, почему жесткость измеряется в Н/м. Сила упругости, как и любая сила, измеряется в ньютонах, а расстояние – в метрах

Чтобы уровнять по единицам измерения левую и правую части уравнения Fупр = kx, надо в правой части сократить метры (то есть поделить на них) и добавить ньютоны (то есть умножить на них).

Соотношение между силой упругости и деформацией упругого тела, описываемое формулой Fупр = kx, открыл английский ученый Роберт Гук в 1660 году, поэтому это соотношение носит его имя и называется законом Гука.

Упругой деформацией является такая, когда после прекращения действия сил, тело возвращается в свое исходное состояние. Бывают тела, которые почти нельзя подвергнуть упругой деформации, а у других она может быть достаточно большой. Например, поставив тяжелый предмет на кусок мягкой глины, вы измените его форму, и этот кусок сам уже не вернется в исходное состояние. Однако если вы растяните резиновый жгут, то после того, как отпустите его, он вернет свои исходные размеры. Следует помнить, что закон Гука применим только для упругих деформаций.

Формула Fупр = kx дает возможность по известным двум величинам вычислять третью. Так, зная приложенную силу и удлинение, можно узнать жесткость тела. Зная, жесткость и удлинение, найти силу упругости. А зная силу упругости и жесткость, вычислить изменение длины.

Классы

При выборе изделия в первую очередь нужно обращать внимание на надежность производителя, качество изготовления. Саму пружину нужно проверить на наличие сколов краски, которые могли появиться в процессе транспортировки

Все разнообразие пружин можно разделить на три класса: «A», «B», «C»:

  1. К премиальной категории «A» относится продукция компаний Sachs, Kayaba, Bilstein, которая устанавливается на самые дорогие автомобили. Эти изделия характеризуются высочайшим качеством, но и их стоимость иногда зашкаливает.
  2. К среднему классу «B» относятся элементы подвески по относительно невысокой цене, которые характеризуются приемлемым качеством.
  3. Бюджетный вариант «C» представляют фирмы “Техтайм”, PROFIT, Maxgear. Их продукция не отличается каким-либо качеством, но стоит очень дешево.

    Данные компании не имеют собственных производственных мощностей, поэтому закупают готовую китайскую продукцию за бесценок.

От чего зависит жесткость

Жесткость пружины зависит от нескольких параметров:

  • геометрии пружины;
  • типа материала;
  • коэффициента;
  • срока эксплуатации.

Геометрия пружины

На жесткость витой пружины влияет:

  • количество витков;
  • их диаметр;
  • диаметр проволоки.

Диаметр намотки измеряется от оси пружины. Так как длина проволоки в пружине значительно больше длины упругого стержня, сопротивляемость внешней деформации многократно возрастает.

Волновые пружины состоят из металлических лент, навитых ребром по окружности заданного диаметра.

Их основные геометрические параметры:

  • количество витков;
  • количество волн на виток;
  • сечение ленты.

Тип материала

У каждого материала есть условный предел упругости, характеризующий его способность восстанавливаться после деформации. Если этот предел превышается, в структуре материала возникают необратимые изменения.

Определение

Предел упругости — механическая характеристика материала, показывающая максимальное напряжение, при котором имеют место только упругие, обратимые деформации.

Предел упругости измеряют в паскалях и определяют по формуле:

\(\sigma_{у\;}=\;\frac FS\)

где F — действие внешней силы на исследуемый образец, приводящее к повреждениям, а S — его площадь.

Кроме предела упругости, существуют такие характеристики упругости материалов, как модули упругости (модуль Юнга) и сдвига, коэффициент жесткости и другие. Все они взаимосвязаны, поэтому, выяснив значение одной из величин с помощью справочной таблицы, можно вычислить другие.

Коэффициент

Определение

Согласно закону Гука, при малой деформации абсолютная величина силы упругости прямо пропорциональна величине деформации.

Эта линейная зависимость описывается формулой:

\(F=\;k\;\times\;x\)

где k — коэффициент жесткости, а х — величина, на которую сжалась или растянулась пружина.

Примечание

Деформация считается малой в том случае, когда изменение размеров тела значительно меньше его первоначальных размеров.

Срок эксплуатации

Нахождение под напряжением приводит к постепенной необратимой деформации, называемой ослаблением пружины.

Жесткость пружины влияет на срок ее эксплуатации, как и сила воздействия. Конструкторы пружин, предварительно рассчитав эти параметры, проводят тесты на прототипах, прежде чем начать массовое производство. В специальных установках для испытания на усталость материала их сжимают и отпускают определенное количество циклов, отдельно проверяя поведение пружин при максимальной и минимальной нагрузке.

Менять ли пружину с амортизатором вместе?

О нормальной работе подвески можно говорить только тогда, когда амортизатор и пружина являются исправными и хорошо взаимодействуют друг с другом. В этом тандеме каждый узел выполняет свою функцию. Пружины берут на себя вес машины, а амортизаторы — контролируют их движение. Если один из «партнеров» не справляется с поставленной задачей, то другой получает большую нагрузку и быстрее ломается.

Если после осмотра явных проблем с пружиной не обнаружилось, то ее замену производить не обязательно. Единственное, что стоит сделать — поменять местами пружины слева и справа. Это актуально, если в машине ездит один человек.

Соответствие маркировки пружин модели

При установке пружин на подвеску ВАЗ желательно следить за их соответствием.

  • 2101 устанавливайте на заднеприводные седаны.
  • 21012 жёстче, сделаны из прутка большего диаметра. Ставится на ВАЗ с левым рулевым управлением, со спецкомплектацией, когда нужна передняя подвеска повышенной энергоёмкости.
  • 2102 ставятся на универсалы ВАЗ-2102, 21014. У них на 21 мм увеличена длина по сравнению с 2101, потому на седаны их ставят лишь тогда, когда приходится часто ездить по просёлочным дорогам, чтобы не задевать кочки — при установке 2102 увеличивается дорожный просвет под кузовом. Для увеличения грузоподъёмности их применять нельзя, так как с ними неизбежно преждевременное разрушение кузова.
  • 2108 ставят на все переднеприводные модели, кроме модификаций с 16-клапанным двигателем и «Оки». Кстати, на рынках часто обманывают владельцев седанов ВАЗ-21099, предлагая приобрести дефицитные «99 пружины». На самом деле там стоят обычные «восьмые», а «99-ых», вообще, не существует.
  • 2110 европейские ставятся на задние подвески ВАЗ 21102-21104, 2112, 2114, на переднюю и заднюю подвеску 21122 и 21124. Европейское исполнение создаётся для авто, предназначенных на экспорт. Просвет дорожный здесь делается меньше на 20 мм, уменьшается податливость пружин, чтобы повысить их устойчивость на большой скорости при выполнении поворотов. Проходимость машин на бездорожье, грунтовых дорогах при этом значительно ухудшается.
  • 2111 ставятся на задние подвески ВАЗ 2111 и 2113.
  • 2112 ставятся на передние подвески ВАЗ 21103, 2112, 21113.
  • 2121 применяют на полноприводных моделях, кроме «Оки».

Отличия пружин подвески и их маркировка

Основным идентификационным параметром любой пружины служит ее наружный диаметр. Производители не могут его самопроизвольно изменить, так как этот размер определяется конструктивными особенностями самого автомобиля. Все остальные параметры могут быть абсолютно различными. Так производители могут:

  1. изменить диаметр прута, из которого она изготавливается и даже использовать прут, имеющий диаметр переменного значения;
  2. изготавливать пружины одинаковой высоты, но различной жесткости;
  3. изменить межвитковое расстояние и количество витков, сохраняя при этом жесткость.

Поэтому на заводах перед установкой проводят контроль статистической нагрузки. Проводится такая операция следующим образом: измеряют высоту пружины, сжав ее с определенным усилием. Так как для каждой конкретной модели автомобиля высота в сжатом состоянии регламентирована полем допуска, то детали, не попавшие в это поле, выбраковываются.

Пружины, попавшие в границы верхнего поля допуска относят к классу А (длинные), а в категорию В (короткие) попадают те, что имеют высоту в пределах нижнего поля допуска. Далее пружины одного класса маркируют краской, причем цвет маркировки зависит от модели автомобиля, на котором они должны быть установлены.

  • Пружины класса А автомобилей ВАЗ маркируют по цвету желтой, белой, коричневой и оранжевой красками.
  • Вид В также маркируют по цвету, но зеленой, голубой, синей и черной красками.

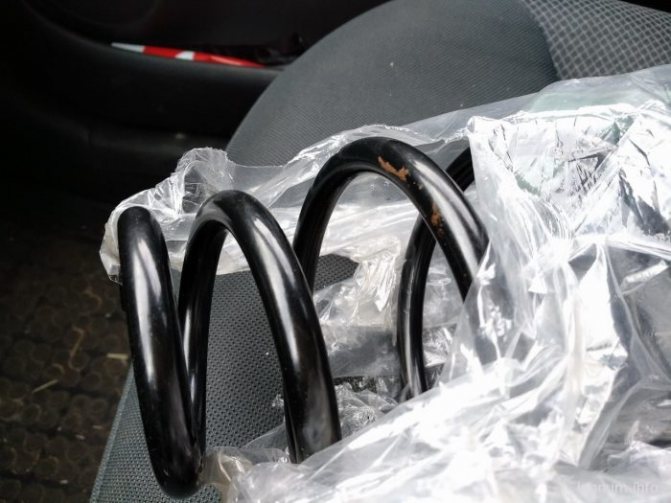

Маркировка по цвету наносится на внешнюю сторону витков в виде цветной полоски. Обилие цветов маркировочной краски объясняется тем, что с целью уменьшения влияния коррозии, они подвергают специальному покрытию (хлоркаучуковая эмаль или защитное эпоксидное покрытие), которое также бывает разного цвета (черное, серое, синее, белое, голубое) и определяет как модель автомобиля, так и назначение пружины (передняя или задняя). Причем на заводах, выпускающих различные модели ВАЗ и «Лада», передние элементы окрашены, как правило, в черный цвет. Исключение составляют только пружины с переменным межвитковым расстоянием (шагом) — они окрашиваются в голубой цвет.

4.3 Маркировка

4.3.1 Маркировку пружин выполняют на бирках клеймением,
гравировкой или водостойкой краской. Бирку прикрепляют к пружине или
упаковочному месту. Для пружин из проволоки диаметром более 5 мм допускается
наносить маркировку электрографическим способом на одном из опорных витков.

4.3.2 Маркировка включает следующие сведения:

— товарный знак предприятия-изготовителя;

— месяц и год выпуска;

— номер пружины (партии);

— номер чертежа или условное обозначение пружины;

— по согласованию между заказчиком и изготовителем в
маркировку могут быть внесены другие необходимые сведения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
