Ваз 2107 рулевой маятник на подшипниках

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

• Механизм, который передает усилие водителя на исполнительные составляющие;
• Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

• Составного вала с карданной передачей;
• Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
• Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

• Сошка;
• Маятниковый рычаг;
• Поворотные рычаги;
• Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

1. Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
2. По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
3. Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
4. Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
5. От этого, в свою очередь, поворачивается вторичный вал;
6. Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
7. Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Разборка:
1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «»)

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание!
После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

5) Затем возьмите рукой и снимите кронштейн с оси маятникового рычага, а после снятия кронштейна, снимите второй уплотнительное кольцо которое так же указано стрелкой.

Примечание!
Под уплотнительным кольцом расположена ещё одна из основных втулок, которую тоже необходимо снять, подцепив её для этого отвёрткой!

Проверка деталей:
1) После того как вы рычаг разобрали, во-первых проверьте его состояние и состояние его оси на которой располагаются все детали который вы снимали ранее.

Примечание!
На самом рычаге не должны присутствовать различного рода дефекты, а в особенности он не не должен быть погнут. Ось рычага также должна находится в хорошем состоянии и не должна иметь следов видимого износа!

2) Далее так же проверьте состояние всех снятых ранее втулок.

Примечание!
При осмотре втулок, обратите особое внимание чтобы на них не было следов выработки, сильных изогнутостей и т.д. В противном случае, замените втулки на новые!. 3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин

3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин.

Сборка:
1) Сбора маятника производится в обратном порядке разборке, но лишь при сборке учтите одну важную деталь, при помощи консистентной смазки рекомендуется смазать саму ось маятника а именно в тех местах где указано это стрелками. А так же рекомендуется смазать всё той же смазкой, отверстие под эту самую ось маятника в кронштейне как показано на фото справа.

Примечание!
И в завершение отмечу, обязательно при помощи гаечного ключа или при помощи ещё чего либо, затяните регулировочную гайку маятника таким образом, чтобы сошка которая указана стрелкой вращалась под действием усилия в «1-2 кг», которое можно определить при помощи динамометра приложенного на конце сошки!

Устранение неисправностей

По мере эксплуатации автомобиля отдельные узлы рулевого механизма постепенно изнашиваются. Для комфортного и безопасного управления, а также чтобы исключить неравномерный износ шин, любые дефекты рулевого механизма нужно своевременно устранять.

Редуктор рулевого механизма

Чтобы выявить неполадки рулевой колонки, узел потребуется снять с машины. Для этого нужно подготовить следующий перечень инструментов:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

Демонтаж производим в такой последовательности:

1. Машину загоняем на эстакаду или подъёмник.
2. Отворачиваем крепёж карданчика к валу колонки.
3. Откручиваем гайки, которыми пальцы рулевых тяг крепятся на сошке, а затем съёмником выдавливаем пальцы.

Разбираем механизм для дефектовки деталей:

1. Ключом на 30 отворачиваем гайку, удерживающую сошку.

Осматриваем ролик и червяк на предмет износа или повреждений. Зазор между втулками и осью сошки должен быть не более 0,1 мм. Вращение подшипников должно быть лёгким и без заеданий. На внутренних частях подшипника любые изъяны считаются недопустимыми, также как и трещины на корпусе механизма. Детали с повреждениями заменяем на исправные. Перед сборкой механизма все элементы редуктора смазываем маслом для трансмиссии и выполняем сборку:

1. Забиваем кольцо подшипника на своё посадочное место.

Регулировка люфта

Для проведения регулировочных работ с рассматриваемым узлом понадобятся:

• ключ на 19;
• отвёртка плоская широкая.

Процедура сводится к следующим шагам:

1. Выставляем руль в положение, при котором передние колёса будут стоять прямо.
2. Ключом на 19 отворачиваем гайку сверху редуктора.

Видео: устранение люфта в рулевом редукторе

Рулевой вал

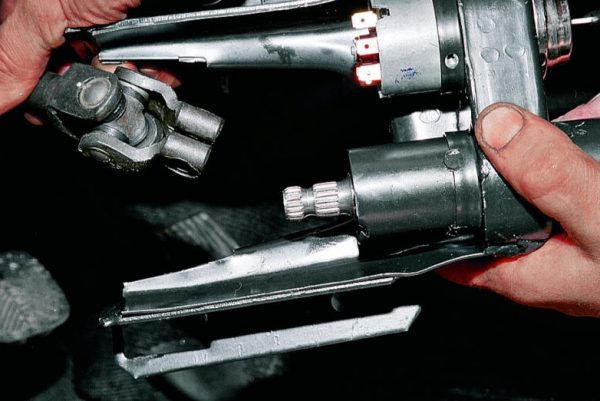

Если при вращении баранки наблюдается большой люфт на шарнирах промежуточного вала либо осевое перемещение вала на подшипниках, механизм нуждается в разборке и ремонте. Работа выполняется следующим образом:

1. Снимаем «-» клемму с АКБ, а также руль, пластиковый кожух, подрулевые переключатели, разъём с замка зажигания.
2. Откручиваем крепление карданчика и извлекаем болты.

Маятник

Сам маятниковый рычаг из строя выходит довольно редко, а вот подшипники или втулки, расположенные внутри, иногда приходится менять. Для работы понадобится набор ключей и съёмник рулевых тяг. Демонтаж механизма проводим в таком порядке:

1. Снимаем с машины правое колесо передка, откручиваем крепёж и выдавливаем съёмником пальцы тяг рулевой трапеции.
2. Откручиваем крепление маятника к правому лонжерону.

Замена втулок

Ремонт состоит из следующих шагов:

1. Расшплинтовываем и откручиваем гайку оси маятника.

Трапеция

Полная замена рулевой трапеции необходима в том случае, когда все шарниры имеют большую выработку. Из инструментов подготавливаем следующий набор:

• накидные гаечные ключи размером 13 и 22 мм;
• пассатижи;
• молоток;
• съёмник;
• линейка длиной не менее 20 см либо рулетка;
• приспособления для снятия колеса — домкрат, баллонный ключ, противооткатный башмак;
• ветошь, перчатки тканевые.

Рулевые тяги на ВАЗ 2107 снимаются следующим образом:

1. Поднимаем домкратом передок машины и снимаем колёса.
2. Расшплинтовываем шаровой палец и откручиваем гайку.

Наконечники рулевых тяг

Крайние тяги рулевой трапеции из строя выходят чаще, чем остальные шарниры. Поэтому, если возникает необходимость их замены, необязательно снимать полностью все тяги. Меняются наконечники таким образом:

1. Повторяем пункты 1–3 по снятию трапеции.
2. Линейкой измеряем длину старой детали по центрам заглушек.

Видео: замена рулевого наконечника на «классике»

Регулировка и ремонт рулевого управления на «семёрке», несмотря на кажущуюся сложность конструкции, не требует специальных инструментов и большого опыта. Начальных навыков по ремонту классических «Жигулей» и соблюдения пошаговых действий будет вполне достаточно, чтобы восстановить работоспособность рулевого управления.

Как снять маятник на ваз 2107

1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются.

2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки. После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.

Внимание! Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!

3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.

Функции и назначение

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.

Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

Когда нужно менять маятниковый рычаг

• В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
• Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
• А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.

Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

• установить маятник в тиски и крепко зажать;
• при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
• отвернуть регулировочную гайку при помощи гаечного ключа;
• снять шайбу, находящуюся под регулировочной гайкой;
• при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
• снять одну из втулок и уплотнительное кольцо;
• снять кронштейн с оси маятника;
• снят второе уплотнительное кольцо;
• снять вторую втулку, поддев ее отверткой;
• проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

• снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
• отвинтить верхнюю гайку;
• вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
• втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
• проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

• проверить люфт с обеих сторон;
• затянуть верхнюю гайку;
• установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Как и где заменить маятник?

После покупки необходимой запчасти, необходимо будет произвести замену старой детали на новую, если вы обладаете достаточными навыками автомеханика, и хорошо разбираетесь в строении автомобиля, то у вас не составит труда произвести замену самостоятельно, тем более для замены запчасти понадобится всего лишь стандартный набор ключей.

В случае, когда вы не представляете, где расположена деталь, и как её собственно поменять, лучше обратиться к профессионалам, в автосервис или же к частному автомеханику. Средняя стоимость замены маятника 300-500 рублей, в зависимости от того к кому вы обратитесь. У частного автомеханика цена будет дешевле, но в специализированном автосервисе вам могут выдать все необходимые чеки на оказываемую услугу, и дать гарантийный талон, в случае если деталь выйдет и строя в определенное время, ее бесплатно заменят.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Источник

• luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
• 7vaz.ru/remont/zamena-rulevyh-tjag.html
• drive2.ru/l/8517560/
• bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevyie-tyagi-vaz-2107.html

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Рулевое управление и тормозная система

Автомобиль модели ВАЗ 2107 отличается хорошей управляемостью. Механизм рулевого управления червячного типа достаточно надежен, выработка преимущественно появляется в шаровых наконечниках тяг. Затягивание с ремонтом может привести к их обрыву и потере управления машиной во время движения. Износ втулок маятника сопровождается стуками и увеличение люфтов до недопустимых значений.

ВАЗ 2107 имеет двухконтурную гидравлическую тормозную систему с вакуумным усилителем тормозов. Наиболее частые поломки:

1. Износ тормозных колодок, барабанов и дисков сверх предельного уровня.
2. Утечка тормозной жидкости в результате износа уплотнительных колец и появление каверн в главном тормозном цилиндре.
3. Появление свищей в тормозных шлангах.
4. Заклинивание поршней в цилиндрах исполнительного механизма.

Следует помнить, что правилами дорожного движения запрещена езда на автомобиле с неисправностями рулевого механизма или рабочих контуров тормозной системы. В случае обнаружения поломок такого рода следует вызывать эвакуатор для доставки автомобиля к месту стоянки и ремонта.

Функции и назначение

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.

Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:

• явственное глухое постукивание при езде по любым неровностям;
• вибрация от люфта шаровых пальцев передаётся на руль;
• на ровном участке дороги автомобиль самопроизвольно уходит с прямой траектории;
• вращение баранки затруднено, снизу слышится скрип.

Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.

Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).

Чаще всего шарниры приходят в негодность из-за порванного защитного чехла

Рулевые тяги «Жигулей» приходят в негодность по ряду причин:

1. Естественный износ. Люфт и стук проявляется при 20—30 тыс. км пробега в зависимости от условий и манеры езды.
2. Эксплуатация с порванными пыльниками шарниров. Через дырки внутрь узла затекает вода, проникает пыль и песок. Коррозия и абразивный эффект быстро выводит шаровой палец из строя.
3. Недостаток смазки ведёт к повышенному трению и ускоренному износу. Наличие смазывающего материала нужно проверять перед установкой детали на авто.
4. Изгибание тяги вследствие удара о камень или другое препятствие. При удачном исходе элемент можно снять и выровнять, подогревая горелкой.

Когда выработка всех наконечников достигает критического предела, у передних колёс появляется большой свободный ход в горизонтальной плоскости. Чтобы ехать прямо, водителю приходится «ловить» машину по всей дороге. Как диагностировать износ рулевых тяг и не перепутать с неисправностями подвески:

1. Поставьте авто на смотровую канаву либо эстакаду и затормозите «ручником».
2. Спуститесь в яму и внимательно осмотрите трапецию, особенно после удара по днищу.

3. Возьмитесь рукой за стержень возле наконечника и покачайте вверх-вниз. Если ощутите свободный ход, меняйте изношенный элемент. Операцию повторите на всех шарнирах.

Большое значение имеет способ раскачки тяги при диагностике. Крутить рычаг вокруг собственной оси бессмысленно — это его нормальный рабочий ход. Если проверка показывает небольшой тугой люфт, шарнир считается исправным — это срабатывает внутренняя пружина.

Давить снизу на шарнир бессмысленно — вы только почувствуете сопротивление пружины

Расположение маятникового рычага

Рулевой маятник ВАЗ 2107 находится внизу подкапотного пространства. Увидеть его можно открыв капот и заглянув глубоко вниз. Но оптимальный обзор и удобство ремонта обеспечиваются из смотровой ямы или при использовании подъемника.

Сошки, идущие от маятника, управляют поворотом передних колес автомобиля при вращении рулевого редуктора.

Примечание: иногда вместо термина «сошка» употребляется «рычаг», но правильным является только первое определение.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

• приготовить инструменты, воспользуйтесь ремкомплектом для маятника ВАЗ 2107 – ВАЗ 2104;
• снять переднее правое колесо;
• свинтить гайки крепления кронштейна на правом лонжероне;
• самая трудоемкая часть –  выпрессовка шаровых пальцев обеих рулевых тяг. Лучше для этих целей использовать спец. съёмник для рулевых наконечников. Но можно пойти и более дешевым способом: для этого, можно взять стальной прут и упереть в шаровой палец, гайка до конца не вывинчена, и начинаем бить резкими ударами молотка.

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

• снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
• отвинтить верхнюю гайку;
• вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
• втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
• проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

• проверить люфт с обеих сторон;
• затянуть верхнюю гайку;
• установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Признаки поломки маятника

О поломке запчасти можно узнать самостоятельно, на это будут указывать следующие признаки:

• При наезде на неровные поверхности, кочки, ямы можно услышать стук в автомобиле.
• При вождении автомобиля будет заметен люфт руля, то есть рулевое колесо не будет направляться выбранному ходу.
• Руль поворачивается с силой.

По указанным выше признакам можно определить поломку запчасти, однако, если вы не обладаете достаточной информацией по ремонту автомобиля, лучше обратиться к специалисту, ведь проблема может состоять всего лишь в ослабленных болтах или же перетянутой регулировочной гайке.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

• рулевое колесо;
• вал;
• редуктор;
• сошка;
• трапеция;
• маятник;
• поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

1. Водитель поворачивает руль.
2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
3. Червячный элемент вращается, перемещая двухгребневый ролик.
4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Как снять маятник на ваз 2107

1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются.

2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки. После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.

Внимание! Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!

3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.

Электрооборудование основные причины неисправностей

Питание бортовой сети автомобиля ВАЗ 2107 осуществляется от аккумуляторной батареи, а после запуска двигателя от генератора. Наиболее частые причины отказов электрооборудования:

1. Выход из строя регулятора напряжения, значительный износ щеточного узла и контактных колец, ремня привода генератора.
2. Недозаряд батареи в течении длительного времени вызывает сульфатизацию и разрушение пластин, что приводит к снижению ее емкости.
3. Поломка втягивающего реле, повреждение обмотки статора или ротора затрудняет запуск двигателя.

Любые неисправности автомобиля ВАЗ 2107 диагностируются сотрудниками станций технического обслуживания или самостоятельно. Способ восстановления работоспособности систем и механизмов обычно заключается в замене отказавших деталей. Опытные автолюбители могут самостоятельно устранить большинство поломок, используя иллюстрированные руководства по ремонту.

Основные неисправности двигателя

Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:

1. Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
2. Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
3. Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
4. Поломка масляного насоса, засорение фильтра.
5. Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.

Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Товар добавлен в закладки!

• Описание
• Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Маятниковый рычаг «СИТЕК» имеет алюминиевый кронштейн.

«СИТЕК» является производственной компанией, специализирующейся на изготовлении автокомпонентов для российских автомобилей. Вся продукция изготовляется в полном соответствии с чертежами и регулярно проходит сертификационные испытания.

Автокомпоненты под торговой маркой «СИТЕК» сочетают в себе то, что традиционно привлекает потребителей – стабильное качество в соответствии с Российскими стандартами, длительный срок эксплуатации и доступные цены.

В конструкции маятника рулевой трапеции «СИТЕК» пластмассовые втулки заменены на подшипники качения АС-17 (трение скольжения преобразовано в трение качения). Подшипники, смазанные специальной смазкой С-17, закрытые с обеих сторон герметичными крышками, будут работать весь срок эксплуатации автомобиля без потери их качественных свойств. Внесённые конструктивные изменения позволяют уменьшить усилия при повороте рулевого колеса на 30% (с 300 Н до 170 — 190 Н), увеличить надёжность узла и срок его эксплуатации.

В конструкции маятника «СИТЕК» исключена тавотница (механизм не требует смазки при установке и в процессе эксплуатации).

В комплекте: рычаг маятниковый в сборе.
