Как убрать люфт руля на ваз 2107? когда нет сил больше терпеть

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Послесловие

Никаких трудностей у вас не возникнет при снятии и установке рулевого редуктора или карданной передачи. Но стоит отметить, что после всех работ с рулевым управлением нужно проводить регулировку развала и схождения колес. Это позволит сохранить покрышки и кузов. И не забывайте в редуктор заливать трансмиссионное масло. Оно позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107. Цена бывшей в употреблении детали составляет 500-1000 рублей, в зависимости от состояния.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

• износ сальника;
• подтекание из-под прокладки;
• ослабление крепежа, которым фиксируется крышка механизма;
• коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

• неправильная установка развал-схождения колёс;
• поломка одного из элементов в рулевом механизме;
• нарушен зазор между червяком и роликом;
• крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Зимняя резина на киа спортейдж 4

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Неисправности рулевой колонки Ваз 2107

С учетом простой конструкции колонки, вариантов неисправности немного

Важно следить за ее состоянием и вовремя устранять проблемы при их появлении

Основных видов неисправностей несколько:

1. Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация обшивочных панелей, неисправности блока рулевого переключателя.
2. Люфт рулевого колеса. Возможно две причины этого. Первая – отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если вовремя этого не сделать, шлицы на валу разобьются и рулевое колесо может провернуться, оставив автомобиль неуправляемым. Другая причина – износ червячной передачи рулевого редуктора. Тогда необходимо подрегулировать редуктор или произвести его ремонт.
3. Люфт в плоскости рулевого колеса или оси колонки. Это опасная неисправность, появляющаяся при износе (ослаблении) элементов кронштейна крепления или шлицевых соединений.

Ослабление гаек и болтов шлицевых креплений со временем приводит к стиранию шлицов, в результате чего автомобиль теряет управление. Поэтому люфт колонки должен быть устранен незамедлительно.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

• износ сальника;
• подтекание из-под прокладки;
• ослабление крепежа, которым фиксируется крышка механизма;
• коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

• неправильная установка развал-схождения колёс;
• поломка одного из элементов в рулевом механизме;
• нарушен зазор между червяком и роликом;
• крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления	Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс	Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг	Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками	Замените втулки маятникового рычага или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага	Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка	Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг	Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага	Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов	Затяните гайки

Установка гидроусилителя на ВАЗ 2107

В выборе комплектации ГУРа следует быть очень осторожным. Так, автолюбители на форумах нередко пишут о том, что заводские гидроусилители от «Лады Приоры» или «Нивы» частенько клинят, а в процессе эксплуатации требует повышенного внимания от водителя.

Поэтому целесообразнее не гнаться за новинками отечественного автопрома, а установить стандартный ГУР от ВАЗ 2107. А так как «семёрка» является автомобилем с задним приводом, то в передней подвеске будет использоваться механизм сразу с двумя парами поперечных рычажных элементов. Вся система рулевого управления на ВАЗ 2107, без оснащения её гидроусилителем, состоит из следующих узлов:

• рулевая машинка;
• три тяги с рулевыми наконечниками;
• маятник;
• поворотные цапфы с тягами.

Соответственно, чтобы вмонтировать в эту слаженную систему ГУР, потребуется провести некоторые доработки и модернизации. Сам же новый комплект гидроусилителя на ВАЗ 2107 обязательно должен включать следующие детали (необходимо проверить их наличие перед покупкой):

1. Гидравлический насос в комплектации со шкивом.
2. Бачок для масла.
3. Редукторный механизм.
4. Гидравлический цилиндр.
5. Комплект шлангов высокого давления.

Для самостоятельной установки ГУРа на «семёрку» могут потребоваться набор рожковых ключей и съёмные приспособления, однако без большого опыта работы с конструкциями автомобиля выполнять эту работу не рекомендуется.

Все элементы должны быть в наличии при монтаже

Порядок монтажа ГУРа

Традиционно в автомастерских специалисты устанавливают гидравлический усилитель рулевого колеса по следующей схеме:

1. Автомобиль надёжно фиксируется на подъёмник или на яму.
2. Снимаются передние колёса, так как они затрудняют доступ к рулевой рейке.

3. Специальными съёмными инструментами от сошки рулевой рейке отсоединяются наконечники тяг. В ряде случаев потребуется использования смазки, чтобы отстыковать приржавевшие детали друг от друга.

4. Из салона «семёрки» проводятся работы по выкручиванию шлицевых соединений и освобождению вала, на котором стоит руль.

5. Снимаются болты фиксации рулевой машинки к лонжерону.

6. На освободившееся место посадки устанавливается новый редукторный механизм, сразу же присоединяется гидроцилиндр.

7. В подкапотном пространстве на поверхности блока цилиндров мотора крепится специальный кронштейн.

8. На кронштейне фиксируется гидравлический насос, через шкив которого натягивается ременная передача коленвала.

9. К разъёмам и отверстиям подсоединяются воздушные и масляные шланги.
10. В бачок заливается необходимое количество масла (не более 1.8 литра).

После выполнения всех перечисленных работ необходимо будет прокачать гидросистему и удалить из неё воздушные пробки. Прокачка выполняется следующим образом:

1. Резко вывернуть руль до упора сначала в одну, потом в другую сторону.
2. Выполнить выворачивание несколько раз.
3. Произвести запуск силового агрегата.
4. Практически сразу же после включения мотора в работу усилие на рулевом колесе значительно сократится. Подтеканий в гидросистеме быть не должно.

Видео: процесс монтажных работ

Процедура скорректирует положение колёс и сделает езду более плавной и ровной

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

1. Механизм, который передает усилие водителя на исполнительные составляющие;
2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

1. Составного вала с карданной передачей;
2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

1. Сошка;
2. Маятниковый рычаг;
3. Поворотные рычаги;
4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

• Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
• По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
• Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
• Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
• От этого, в свою очередь, поворачивается вторичный вал;
• Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
• Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

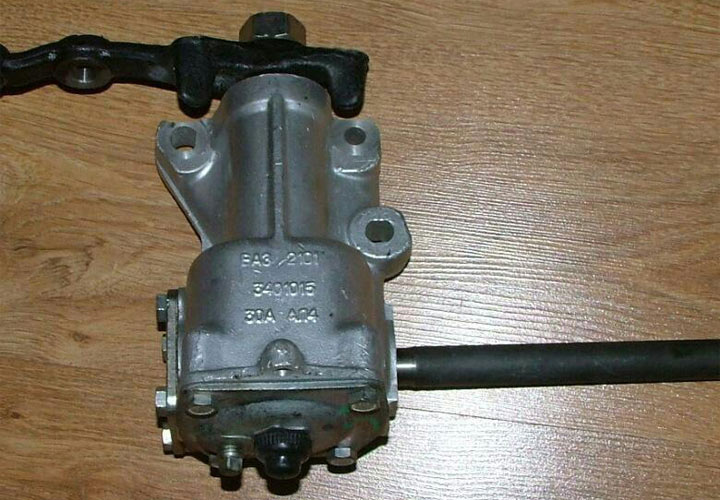

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Снятие и установка рулевого редуктора ваз 2107

Для выполнения работы по снятию и установке редуктора рулевого управления ваз 2107 потребуется помощник.

Снятие редуктора рулевого управления с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. На автомобиле ваз 2107 с системой впрыска топлива снимаем адсорбер (см. «Адсорбер автомобиля ваз 2107 — проверка клапана продувки, снятие и установка»).

3. Отворачиваем гайку болта крепления промежуточного вала рулевого управления к валу рулевого редуктора и вынимаем болт (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).

4. Отсоединяем от сошки редуктора рулевого управления рулевые тяги (см. «Рулевые тяги автомобиля ваз 2107 — замена»).

5. Торцовым ключом на 19 мм отворачиваем три гайки крепления редуктора рулевого управления к левому лонжерону автомобиля ваз 2107, удерживая болты от проворачивания ключом того же размера. Придерживая рулевой редуктор, извлекаем болты.

6. Вынимаем вал рулевого редуктора из вилки карданного шарнира промежуточного рулевого вала. 7. Поворачиваем сошку рулевого редуктора до упора в проушину А картера редуктора. Это облегчит снятие рулевого редуктора с автомобиля ваз 2107.

Установка редуктора рулевого управления на автомобиль ваз 2107

1. Установив рулевое колесо в направление прямолинейного движения автомобиля ваз 2107, через отверстие в перегородке моторного отсека вставляем вал рулевого редуктора в вилку карданного шарнира промежуточного рулевого вала, ориентируя сошку редуктора (см. ниже п. 4).

2. Закрепляем рулевой редуктор болтами к лонжерону кузова автомобиля ваз 2107.

3. Если возникли затруднения при соединении рулевых валов, то не соединяя их, закрепляем рулевой редуктор на лонжероне автомобиля ваз 2107. Сняв рулевое колесо (см. «Рулевое колесо автомобиля ваз 2107 — снятие и установка»), снимаем вал рулевого управления и устанавливаем рулевой механизм, надев проушину карданного шарнира промежуточного вала на шлицы вала рулевого редуктора (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).

4. Ориентируем сошку рулевого управления так, чтобы линия, проведенная через центры отверстий сошки, находилась на расстоянии 27,5 мм от установочной плоскости рулевого редуктора (среднее положение ролика рулевого редуктора). Устанавливаем рулевое колесо в положение прямолинейного движения автомобиля ваз 2107.

5. Подсоединяем к сошке рулевые тяги.

6. После установки нового рулевого редуктора заливаем в картер рулевого редуктора трансмиссионное масло (см. «Редуктор рулевого управления автомобиля ваз 2107 — проверка уровня масла»).

Источники

• vaz2107club.ru/remont/r_22/116-snyatie-i-ustanovka-rulevogo-reduktora-vaz-2107.html
• drom.ru/reviews/lada/2107/620003/133133/
• luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
• drive2.ru/l/537506430794597236/
• bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevoy-reduktor-vaz-2107.html

Замена редуктора

Для замены редуктора вам потребуется несколько инструментов. Во-первых, съемник для наконечников рулевых тяг. Во-вторых, набор ключей и отверток. Все, не нужен даже домкрат, так как всю процедуру замены можно провести на ровной поверхности. Снимается буквально в три движения рулевая колонка ВАЗ-2107. Замена ее проводится в течение нескольких минут при условии, что в наличии имеются все необходимые инструменты.

Открываете капот, чтобы было удобнее работать. Отсоединяете от редуктора две тяги – среднюю и крайнюю. Не вздумайте снимать с редуктора рычаг! Он запрессован крепко, единственный способ его вытянуть – это разрезать автогеном или болгаркой. Из салона будет удобнее выкрутить гайку, которой стянут кардан в месте соединения с валом редуктора. Три гайки, которыми крепится корпус редуктора, выкручиваете, после чего весь механизм можно снять для замены. Установка проводится в обратной последовательности.

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

1. Автомобиль устанавливают на подъёмник или смотровую яму.
2. Очищают пальцы рулевых тяг от загрязнений.

3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

• стандартный набор ключей;
• головку на 30;
• съёмник сошки;
• тиски.

Работу проводят в следующем порядке:

1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.

3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.

4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.

5. Извлекают из редуктора вал тяги с роликом.

6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.

7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.

8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.

9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.

3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
5. Устанавливают вал короткой тяги.
6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

• При помощи ключа на 8 выкручивается пробка заливного отверстия;
• Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
• При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Как снять рулевое колесо ВАЗ 2107

Необходимость демонтировать руль может возникнуть по разным причинам. На том, когда и как это сделать, стоит остановиться более подробно.

Когда нужно снимать

Руль ВАЗ 2107 является довольно надёжной деталью, которую приходится снимать не так часто. В нём практически нет деталей, которые могут выйти из строя. Наиболее распространёнными причинами его демонтажа являются:

• неполадки сигнальной кнопки. Проблема проявляется в невозможности пользоваться звуковым сигналом, что происходит из-за поломки контакта;
• внешний вид. По мере эксплуатации автомобиля поверхность руля истирается. Чтобы скрыть следы износа автовладельцы применяют оплётки, но они не каждомупо душе. Такое изделие дополнительно увеличивает баранку в диаметре;
• тюнинг. Если преследуется цель заменить руль на более современный и стильный, то без его демонтажа не обойтись;
• ремонт. Снятие детали может понадобиться также при проведении некоторых видов работ с торпедой, приборной панелью или контактами звукового сигнала.

Демонтаж руля

Для снятия баранки на «семёрке» потребуются такие инструменты:

• вороток;
• головка на 24;
• плоская отвёртка.

Процедура проводится в следующем порядке:

1. Устанавливаем машину на ровную площадку так, чтобы передние колёса располагались ровно.
2. Снимаем с АКБ минусовую клемму.
3. Садимся на водительское сиденье и поддеваем отвёрткой мягкую вставку, расположенную по центру на руле.

Видео: как снять руль на «семёрке»

Замена крышки руля и контактного кольца

Иногда требуется замена деталей рулевого колеса (контактное кольцо, пружины или крышка), например, при их повреждении или неполадках. Для ремонта потребуется лишь крестовая отвёртка. Процесс состоит из таких пошаговых действий:

1. Отворачиваем винты крепления крышки с обратной стороны руля.

Установка руля

Перед обратной установкой руля необходимо смазать шлицы, например, смазкой Литол-24. Сборка выполняется в следующем порядке:

1. Баранку надеваем на шлицы, совмещая нанесённые ранее метки. Если устанавливается новый руль, ставим его максимально ровно.

Если необходимо установить спортивный руль, то деталь сперва соединяется с переходником болтами, после чего насаживается на шлицы таким же образом, как было изложено выше.

Руль на ВАЗ 2107 приходится снимать не очень часто. Однако, если возникает такая необходимость, демонтировать деталь по силам для каждого владельца этого автомобиля. Для снятия потребуется минимальный набор инструментов, соблюдение пошаговых инструкций и немного времени.

Для ремонта рулевого редуктора ВАЗ 2107 или его замены потребуется:

• набор гаечных ключей;
• бородок;
• отвертка;
• молоток;
• тиски;
• оправка или аналогичный по размеру отрезок трубы;
• ветошь.

Самостоятельные работы вполне оправданы экономически, поскольку на 27 марта 2020 года замена агрегата в автосервисах стоит в среднем 2400 рублей. Плюс 450 рублей – за регулировку. Так работа стоит, как новый редуктор.

Но приступать к работе следует только в том случае, если автовладелец точно разобрался в вопросе, как починить агрегат. Далее – по тексту последовательность операций.
