Инструкция по замене топливного насоса

Диагностика бензонасоса

Выявить поломку можно такими способами:

• включить зажигание и повернуть ключ в положение 2 — должен быть характерный звук;
• осмотреть предохранитель, отвечающий за работу модуля — он не должен иметь следов копоти и износа;
• включить несколько раз зажигание, прислушаться к работе реле — должен раздаваться характерный щелчок.

Также эксперты рекомендуют замерить давление в топливной рампе с помощью готового или самодельного измерительного прибора (трубка от старого фильтра, кусок шланга и манометр). Показатели не должны сильно отличаться от рекомендованных 0,35 МПа. Желательно делать проверку последовательно и несколько раз — нужно:

• подсоединить манометр к рампе;
• завести мотор;
• измерить давление;
• подгазовать, снова измерить;
• заглушить двигатель;
• спустя 2 часа снова повторить процедуру замера.

Обратите внимание: если происходит постепенное падение давления, это указывает на поломку бензонасоса

Признаки неисправности топливного насоса

Если автолюбитель замечает, что любимая «ласточка» не тянет, то вполне возможно сломался топливный насос. Первыми признаками, что начала барахлить именно система питания может быть периодический свист или подвывание. Всё это будет сопровождаться повышенным шумом. Сердце топливной системы находится в топливном баке, стоит прислушаться — не появились ли лишние звуки там.

Удостовериться, что насос качает, можно проверив давление в системе подачи топлива. Как это делается: под капотом автомобиля, подключаете манометр к штуцеру на рампе.

Давление в топливном баке не должно быть ниже 250 кПа, т.е. 2,5 кгс на квадратный сантиметр. Если оно меньше, то стоит задуматься о смене топливного фильтра. Также поможет увеличить давление, если снять насос и прочистить сетку приёмника (фото выше).

Когда не исправлена помпа, все эти процедуры не помогут. Давление в системе не будет на должном уровне, придётся покупать новый насос в топливный бак автомобиля.

О том, как снять топливный насос в автомашине Лада 2110 мы расскажем подробно и с фотосопровождением.

Основные признаки отказа насосов

Ресурс погружных топливных насосов обычно более 200 тысяч километров. Он работает практически безотказно, бензин его смазывает и охлаждает. Но вот несколько факторов, которые могут ускорить износ электродвигателя и помпы насоса:

1. Отсутствие бензина в баке. В том случае, когда насос начинает работать всухую, он перегревается и намного сильнее изнашивается. Привести в негодность даже новый агрегат можно за 10-20 минут. И тогда необходимо проводить замену топливного насоса. На «Форде» и ВАЗе они имеют практически схожие конструкции, алгоритм проведения ремонта будет отличаться, но незначительно.
2. Наличие в бензине грязи, ржавчины, пыли. Это приводит к тому, что засоряется фильтр, установленный в нижней части насоса, а также трубопровод, топливная рампа, форсунки. Обязательно на входе помпы установлен фильтр грубой очистки, который позволяет избавиться от большей части крупных примесей. Желательно проводить замену этого фильтра не реже одного раза в 10-15 тысяч км пробега.

Проверка бензонасоса ВАЗ 2107 (инжектор)

Топливный насос на инжекторных моделях ВАЗ часто перестает работать из-за неисправности цепи электропитания. Если при включенном зажигании не слышно работы бензонасоса, следует начать с простой проверки проводки и насоса. В районе «бардачка» находятся три реле на специальном креплении. Среднее отвечает за работу бензонасоса.

Проверку надо начинать с предохранителя F3, который питает бензонасос

Если предохранитель исправен, надо обратить внимание на реле, провода и контакты электропитания. Если нет – замените предохранитель

Чтобы проверить электропитание бензонасоса, следует:

1. Снять реле с крепления.
2. Замерить на реле бензонасоса наличие «плюса» на толстом розовом проводе (зажигание должно быть включено).
3. Если «плюс» есть, замкнуть розовый провод с серым, идущим к топливному насосу (контакты реле «30» и «87»).

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй – белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если при замыкании серого и розового проводов бензонасос включается, следует проверить наличие питания на 86 и 85 контактах реле. Также нужно проверить работоспособность реле. Проще всего это сделать, временно установив заведомо рабочее реле.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Давление, создаваемое топливным насосом в магистрали, можно проверить при помощи обычного манометра. Для этого необходимо закрепить маслобензостойкий шланг с внутренним диаметром 12 мм на манометре при помощи хомута и закрепить второй конец шланга на рампе штуцера бензонасоса. Перед этим необходимо снять пробку штуцера и выкрутить золотник.

Проверка работоспособности топливного насоса

Если при включении зажигания не слышен гул из задней части автомобиля, то, скорее всего, не происходит включение бензонасоса. Причин для этого может быть много. Не исключено, что вышло из строя реле бензонасоса. Но могут быть и более неожиданные поломки, распознать которые не всегда получается сразу же. Например, повреждение проводки. Отключите штекер питания от насоса, проведите замер напряжения на нем. Если его нет, а реле исправно, то вполне возможно, что нарушена целостность проводки. Но перед тем, как разбирать весь салон для поиска обрыва, проверьте предохранитель.

Но это не все причины, по которым может отсутствовать напряжение на топливном насосе. Зачастую выходит из строя блок сигнализации. Для предотвращения угона автомобиля установщики охранных систем разрывают провод, идущий на питание топливного насоса. Вполне разумно: если нет питания бензонасоса, то он не будет работать, не создаст давление в рампе, которого хватило бы для функционирования двигателя. Если причина поломки кроется в центральном блоке сигнализации, то нужно найти место подключения силовых контактов. И восстановить заводское состояние электропроводки.

Чем электрический насос лучше механического

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Эффективность насоса электрического типа хорошо видна на дизельных авто, где солярка подаётся под высоким давлением, и на бензиновых автомобилях с системой непосредственного впрыска

Горючее впрыскивается прямо в цилиндры силового агрегата. И в этом случае обычный механический насос просто не сможет обеспечить нужный уровень давления

Эффективность насоса электрического типа хорошо видна на дизельных авто, где солярка подаётся под высоким давлением, и на бензиновых автомобилях с системой непосредственного впрыска. Горючее впрыскивается прямо в цилиндры силового агрегата. И в этом случае обычный механический насос просто не сможет обеспечить нужный уровень давления.

В инжекторах с применением непосредственного впрыска применяется два насоса. Электрический устанавливается в топливный бак, откуда качает бензин, а второй насос – ТНВД. В задачи последнего входит нагнетать давление бензина перед его непосредственной подачей на форсунки.

Электронасос способен прокачивать в среднем 1-2 л/мин. Сумасшедшая эффективность, которой возможна только при давлении в 3-4 атм. Для выравнивания рабочего давления до нужного продуктивного показателя используется специальный регулятор в топливной рейке. Называется он РДД.

Причины неисправности

Если же говорить именно о причинах неисправности бензонасоса, то их можно свести к 4 наиболее частым:

• Плохая привычка автомобилиста ездить с практически пустым топливным баком. Позаботьтесь о том, чтобы топлива в нем было не меньше половины объема.
• Значительное загрязнение топливного фильтра, которые необходимо своевременно чистить или менять. Это происходит из-за низкого качества заправляемого топлива.
• Низкопробное топливо. Как уже было сказано выше, оно приводит к порче топливного фильтра, что, в свою очередь, нарушает работу бензонасоса.
• Неисправность проводки, которая присоединяет бензонасос к реле. Проржавевшие и поврежденные провода сильно ограничивают прохождение электрического тока от реле к насосу.

Эти ситуации приводят к тому, что деталь вырабатывает свой ресурс, так как получает предельные нагрузки. Следовательно, срок ее службы значительно сокращается.

Чаще всего бензонасос, отработавший свой технологический ресурс, не подлежит ремонту, а требует только полной замены.

Как менять бензиновый насос на карбюраторных моторах

Процедура замены бензонасоса на карбюраторных автомобилях не отличается сложностью. Сначала необходимо заглушить мотор и дать остыть ему, чтобы комфортнее было проводить ремонт. Затем выполняете несложные манипуляции:

1. Снимаете шланги с входа и выхода топливного насоса.
2. Выкручиваете две гайки, которыми крепится корпус насоса к мотору.
3. Аккуратно снимаете корпус.
4. Вынимаете шток насоса и убираете старые прокладки.

Сборку производите в обратном порядке, при необходимости меняете шток и ставите достаточное количество прокладок

Важно, чтобы шток выступал не более чем на 1,2 мм над поверхностью

Диагностика бензонасоса

Выявить поломку можно такими способами:

• включить зажигание и повернуть ключ в положение 2 — должен быть характерный звук;
• осмотреть предохранитель, отвечающий за работу модуля — он не должен иметь следов копоти и износа;
• включить несколько раз зажигание, прислушаться к работе реле — должен раздаваться характерный щелчок.

Также эксперты рекомендуют замерить давление в топливной рампе с помощью готового или самодельного измерительного прибора (трубка от старого фильтра, кусок шланга и манометр). Показатели не должны сильно отличаться от рекомендованных 0,35 МПа. Желательно делать проверку последовательно и несколько раз — нужно:

• подсоединить манометр к рампе;
• завести мотор;
• измерить давление;
• подгазовать, снова измерить;
• заглушить двигатель;
• спустя 2 часа снова повторить процедуру замера.

Обратите внимание: если происходит постепенное падение давления, это указывает на поломку бензонасоса

Процесс замены

Прежде чем приступить к замене необходимо подготовить инструмент и место разборки самого стакана. Для этого понадобиться чистая ткань для того чтобы расстелить ее на верстаке или столе и уже на ней производить работы. Это необходимо для того чтобы в бензонасос не попал лишний мусор.

Необходимый инструмент:

• Трещотка или вороток;
• Головка на «10» или «8»;
• Ключ на «17»;
• Пассатижи;
• Отвертка;

Пошаговый процесс

Первым действием необходимо сбросить остаточное давление в топливной магистрали. Для этого вынимаем предохранитель бензонасоса (F3-15А). Находится предохранитель бензонасоса под центральной консолью со стороны пассажира за пластиковой крышкой воздуховода ног.

Запускаем автомобиль и даем поработать на холостом ходу пока автомобиль не заглохнет.

Далее приступаем к снятию заднего сидения. На автомобилях седан необходимо надавить на фиксаторы сиденья с двух сторон.

На автомобиле универсал и хэтчбэк необходимо потянуть за язычок и поднять сидение вверх.

Откручиваем два самореза крышки стакана бензонасоса.

Вычищаем весь мусор и грязь под крышкой стакана. Можно воспользоваться щеткой, пылесосом или компрессором. Это необходимо чтобы после того как будет снят стакан бензонасоса лишняя грязь не попала в бак.

Снимаем фишку бензонасоса.

Откручиваем штуцеры топливных трубок на автомобилях старше 2003 г.в. На автомобилях выпущенных после 2003 г.в. устанавливались пластиковые фиксаторы штуцера. Для того чтобы снять пластиковый фиксатор необходимо надавить на кнопочки как показано на картинке и потянуть штуцер на себя.

Далее головкой на «10» или «8» (так же зависит от года выпуска авто) аккуратно открутить 8 гаек крепления кольца стакана бензонасоса.

Вынимаем стакан, аккуратно не согнув датчик уровня топлива, из бака.

Далее уже приступаем непосредственно к разборке стакана бензонасоса на чистой ветоши.

Вытаскиваем стопор стакана и снимаем отстойник.

Снимаем старую сеточку бензонасоса поддев ее с помощью отвертки.

Устанавливаем новую сеточку и производим сборку в обратной последовательности.

При затяжке кольца стакана бензонасоса, не прилагайте
чрезмерное усилие в противном случае шпильки на бензобаке могут оторваться.

Надеемся, статья была вам полезна далее можно посмотреть видео по замене сеточки бензонасоса на Приоре.

Нужно ли менять весь модуль в сборе?

Ремонт выполняется после установления причины неисправности:

1. Для начала необходимо открутить топливные магистрали, затем прижимное кольцо с помощью трубчатого ключа, в зависимости от марки и вариантов крепления. На самом топливном насосе и иных частях устройства нарисованы указательные стрелки (запомните, как они расположены, это поможет при обратной сборке);
2. Демонтируйте уплотнительное кольцо, а затем аккуратно достаньте БН из бака, не повреждая датчики-поплавки;
3. На посадочном месте топливного модуля находится резиновый уплотнитель. Его также достаем, потянув вверх.

Завершающий этап замены – монтаж насоса нового с заменой резиновых уплотнителей, продающихся отдельно или в комплекте

Во время установки, следите за правильным положением насоса, обращая внимание на стрелки на самом БН, кольцах и крышках. В некоторых авто они должны сойтись в одну линию, в других – стрелка на насосе должна показывать на заднюю часть авто

Поэтому, при снятии рекомендуется запомнить исходные маркировки.

Сборка осуществляется в обратном порядке. Крепежи рекомендуется затягивать с допустимым усилием. Чрезмерно затянутые элементы могут лопнуть. Если не докрутить, насос будет болтаться в баке, что также неправильно. По завершению установки, необходимо прикрепить магистрали, подключить клемму и разъем питания

При монтаже важно не поломать датчик определения уровня бензина в баке, чтобы избежать их замены в дальнейшем

Промывка сеточки насоса необходима, если во время диагностики, топливный модуль не выдает необходимого давления или работает на возможном пределе для его поддержания. Для очистки нужно демонтировать БН, находящийся под сидением. Помимо сетки потребуется промывка самого бензобака, особенно если транспортное средство эксплуатировалось длительное время. Такие меры необходимы потому, что мусор и грязь в баке могут ускорить выход из строя нового фильтра. После промывки или замены фильтра насоса, нужно прочистить инжекторные форсунки и регулятор давления в рампе. Такие меры помогут устранить посторонние шумы в насосе.

Когда требуется замена моторчика бензонасоса? Тогда, когда после промывки, БН продолжает шуметь. Также замена необходима в случаях низкого давления топлива или при его скачкообразных изменениях, которые видны на момент диагностики с помощью манометра. Если БН свистит или гудит, это также является поводом для замены. В данном случае, можно сэкономить средства на ремонте и не менять топливный насос в сборе. Насос демонтируется, а затем разбирается на детали. Моторчик продается отдельно, изношенный снимается, новый устанавливается. Датчик топлива и корпус при их исправности оставляется от старого БН.

Рекомендуем моторчик ATS

Как снять с подачи бензонасоса быстросъем?

Необходимо аккуратно нажать на кнопочки по бокам штуцера и потянуть от модуля бензонасоса. Если быстросъемный разъем не выходит, не торопясь обработайте его жидким ключом, продуйте компрессором и повторите процедуру. После этого можно осуществлять демонтаж.

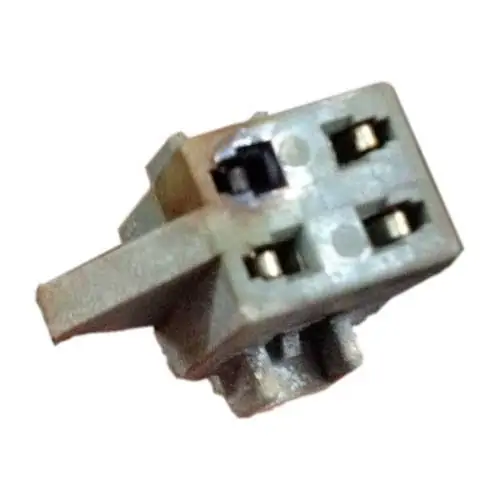

Аккуратно снять разъем с модуля бензонасоса

Когда нужен ремонт контактов внутри модуля, а точнее на клемме питания?

Восстановительная процедура требуется при сгорании контактов. Как правило, подгоревший контакт является причиной недостаточной силы тока, а значит и слабого давления в системе. Ремонтные работы можно осуществить в сервисе либо починить самостоятельно. Рассмотрим один из вариантов как это сделать. Снимаем фишку насоса и внимательно смотрим на контакты. Если один из них сгорел, его нужно почистить иголкой, остальные поджать на фишке. Для усиления сопряжения, контакты в разъеме БН можно немного изогнуть. Эти меры помогут вернуть топливное устройство в рабочий режим, без полной замены.

В основном такая картина бывает на топливных насосах ваз

Замена бензонасоса своими руками

Еще одним фактором, который влияет на ресурс погружного электробензонасоса, является непрофессиональный тюнинг и форсирование двигателя. На автомобиль устанавливаются более производительные форсунки, меняется регулятор давления в топливной рампе, перепрошивается (чипуется) ЭБУ и т.д, но бензонасос остается штатным. В результате насос постоянно работает на пределе своих возможностей, греется и быстро ломается. По указанным выше причинам, а также в результате естественного износа, у водителей нередко возникает необходимость заменить бензонасос. Далее мы рассмотрим, как поменять бензонасос самостоятельно.

Необходимые инструменты

Ниже список необходимых инструментов:

• Гаечные ключи соответствующего размера (чаще всего это на 8 и на 10 мм)
• Плоскогубцы
• Две отвертки: плоская и крестовая
• Молоточек
• WD-40
• Хомуты винтовые
• Набор головок

Подготовка

Перед тем как приступить к снятию бензонасоса, нужно провести ряд подготовительных мероприятий

Чтобы понять, как добраться до столь важной детали, как топливный насос, нужно отыскать руководство пользователя для вашего транспортного средства и внимательно изучить его. В большинстве моделей бензобак располагается внутри дна автомобиля и локализировать его можно, только сняв заднее пассажирское сидение или же пробраться к днищу через багажник, что, несомненно сложнее, нежели первый вариант

В других моделях лишь при откидывании коврового покрытия внутри багажного отделения, можно получить доступ в бензонасосу и начать процесс его замены.

Перед проведением процедуры демонтажа бензонасоса очень важно так же стравить давление из системы питания. Для того чтобы сделать это, вам необходимо будет выполнить два шага: сперва отсоединить «минус» на аккумуляторе, а затем под капотом на топливной рейке нажать на специальный клапан, через который вытечет бензин

Также можно воспользоваться иным методом, скинув клемму с аккумулятора, затем выключить питание насоса, чтобы снять с него весь электрический ток. Попутно выкручивая двигатель стартером, клемму снова надевают на АКБ. Через некоторое время остатки топлива покинут систему.

Когда напряжение упало, сперва снимите электрических разъем с насоса, затем обратите внимание на топливные магистрали и ослабьте все хомуты и зажимы на них, чтобы отсоединить всю электропроводку с насоса. Локализуйте крепления магистрали к выводам насоса, открутите штуцеры и обратку, предварительно сняв с нее хомут

Следите за тем, как выглядит крепление, при предыдущем снятии насоса, он может быть закреплен в кустарных условиях

Локализуйте крепления магистрали к выводам насоса, открутите штуцеры и обратку, предварительно сняв с нее хомут. Следите за тем, как выглядит крепление, при предыдущем снятии насоса, он может быть закреплен в кустарных условиях.

Снятие уплотнительного кольца

Следующим шагом станет демонтаж прижимного кольца насоса, для которого лучше всего подойдет трубчатый ключ.

Стоит заметить, что на каждом насосе имеются стрелки-указатели для облегчения сборки всей конструкции. Запомните их или зарисуйте.

Перед тем, как достать насос из бензобака, удалите уплотнительное кольцо, а после аккуратно вытаскивайте агрегат, стараясь не повредить специальные датчики топливного уровня.

После того как вытащили насос, снимите резиновый уплотнитель на его посадочном месте.

Завершение

Закончите весь процесс посадкой нового механизма с заменой всех резиновых заглушек и уплотнителей, которые поставляются в комплекте с ним. Внимательно следите за всеми стрелками, которые помогают установить насос верно и в нужное место, иногда они должны сойтись в линию или указать на заднюю часть транспортного средства.

Замену данного агрегата можно выполнить, прибегнув к услугам квалифицированных специалистов, но, если есть время, силы и желание, это можно сделать самому при помощи всех необходимых инструментов.

Электробензонасос на ВАЗ 2107

Всё чаще владельцы «классики», в том числе и ВАЗ 2107, на свои авто устанавливают современные устройства. Так, механический топливный насос заменяют электрическим. Основная цель внедрения электробензонасоса — избавиться от проблем, возникающих со штатными насосами. Однако нужно понимать, что если на инжекторных «семёрках» такой механизм установлен непосредственно в бензобаке, то на карбюраторных авто его размещают под капотом.

Какой можно установить

В качестве электробензонасоса на «классику» можно установить любое устройство, предназначенное для работы на инжекторных авто. Если исходить из отзывов автовладельцев «Жигулей», то часто используются насосы китайского производства, а также Magneti Marelli и Bosch

Важно знать, что изделие должно обеспечивать низкое давление. Штатный механический насос выдаёт около 0,05 атм

Если показатель будет выше, то игольчатый клапан в карбюраторе будет попросту пропускать топливо, что приведёт к его вытеканию наружу.

На ВАЗ можно устанавливать электробензонасосы низкого давления разных производителей

Установка электробензонасоса

Для внедрения на карбюраторную «семёрку» электрического насоса для подачи топлива понадобится определённый перечень материалов:

• тройник 8х6х8 мм;
• топливная магистраль на ВАЗ 2107;
• обратный клапан от «восьмёрки»;
• штуцер на 8 мм с резьбой;
• хомуты, колодки от «Калины» под четырёхконтактное реле (3 шт.) с держателем предохранителя;
• само четырёхконтактное реле (3 шт.);
• топливный жиклёр (150);
• топливный шланг обратки от «восьмёрки»;
• провода;
• кнопка без фиксации.

Работу проводим в следующей последовательности:

1. Прокладываем топливную трубку (обратку) параллельно штатной топливной магистрали, закрепляя её в заводских местах.

2. Врезаем штуцер на 8 мм в крышку датчика уровня топлива.

3. Устанавливаем электробензонасос под капотом в удобном месте, например, на левом брызговике.

4. На входе карбюратора устанавливаем тройник с нарезанной внутри трубки резьбой диаметром 6 мм, после чего вкручиваем топливный жиклёр на 150: он необходим для создания давления, иначе бензин будет идти в бак (в обратку), а не в карбюратор. Это будет приводить к провалам при нажатии на газ.

5. Устанавливаем обратный клапан, который предотвращает стекание бензина в бак при длительном простое.

6. Электрическое соединение электробензонасоса выполняем по схеме.

7. Колодку с реле располагаем также на брызговике, но можно перенести повыше.

8. Механический бензонасос демонтируем и вместо него ставим заглушку (металлическая пластина).

9. Кнопку подкачки монтируем в салоне, например, на кожухе рулевой колонки.

Видео: установка электробензонасоса на ВАЗ 2107

https://youtube.com/watch?v=S3K4whY6—0

По окончании установки механизма функционировать он будет по такому алгоритму:

• после включения зажигания и нажатия на кнопку подкачки срабатывает насос и подкачивает бензин;
• при пуске стартера включается топливный насос;
• во время работы мотора насос работает от генератора;
• после остановки двигателя работа узла прекращается.

Преимущества установки

Владельцы «Жигулей», внедрившие на свои машины электрический бензонасос, отмечают следующие преимущества:

• двигатель с таким устройством работает более стабильно на холостых оборотах;
• при резком наборе скорости автомобиль хорошо реагирует на педаль, провалы отсутствуют, чего не наблюдается с механическим насосом;
• при переключении скоростей отмечается плавность хода, а при резком сбросе газа отсутствуют подёргивания;
• на высоких оборотах мотор лучше раскручивается;
• отсутствуют рывки на малых скоростях во время трогания машины с места после длительной поездки.

Бензонасос ВАЗ 2107 порой приходится ремонтировать или менять. Сделать это не так сложно, как может сперва показаться. Ремонтные и регулировочные работы проводятся с минимальным набором инструментов в соответствии с пошаговыми инструкциями.

Типичные причины поломок

Рано или поздно топливный модуль, как и другие узлы машины, приходит в негодность. Это обусловлено банальным старением и износом деталей устройства. Однако следует знать о причинах, вызывающих преждевременные поломки:

• Езда с полупустым баком негативно влияет на работу элемента подачи топлива. На Renault Logan топливный элемент охлаждается за счёт бензина. Если уровень горючего недостаточный, бензонасос быстрее нагревается и изнашивается.
• Несвоевременная проверка электронной части модуля также является причиной сокращения ресурса узла. Повреждения проводки приводят к скачкам напряжения и короткому замыканию — от этого деталь и сгорает.
• Применение бензина низкого качества. Нужно стараться заправлять качественное топливо, даже если оно дороже стоит — в Москве много хороших АЗС. Сиюминутная экономия на горючем приводит к скорому ремонту узла.
• Отсутствие ухода за фильтрами — ещё одна причина быстрого износа. Давление топлива снижается, устройство испытывает повышенные нагрузки.

Инжекторная система впрыска

Немного сложнее выглядит инжекторная система – в ней используется насос с электроприводом. Он ставится внутри топливного бака, на нем имеется сетчатый фильтр для очистки бензина.

При замене фильтра бензонасоса придется полностью вынимать весь блок вместе с датчиком уровня топлива. Работает система следующим образом:

1. При включении зажигания подается питание на электронный блок управления.
2. Происходит опрос всех датчиков, включая тот, который измеряет давление в топливной магистрали. Если давление недостаточное, то система управления подает импульс на реле включения бензонасоса. Выключается насос после того, как в магистрали будет достигнуто номинальное давление. Вы можете слышать гудение при включении зажигания.
3. Когда мотор запускается, бензонасос работает прерывисто – то включится, то отключится. Периодичность зависит от того, какой диапазон рабочего давления «вшит» в блоке управления.
4. При остановке двигателя отключается и электронасос.

В целом, как видите, ничего сложного. Давайте теперь перейдем к поломкам бензонасоса.

Заводится, но…

В случаях, когда двигатель заводится, но имеются проблемы с общей управляемостью автомобиля, сконцентрируйтесь на показаниях датчика. Вы должны увидеть сильные колебания стрелки между давлением при выключенном насосе и рабочим давлением. Если стрелка поднимается медленно, то имеется проблема. Выдерните вакуумный шланг регулятора давления, и вы должны увидеть возрастание. Слишком высокие показания могут быть вызваны неисправным регулятором или сжатой возвратной трубкой.

_{Датчик давления топлива может о многом рассказать. Снимите показания при выключенном насосе (зажигание включено, двигатель выключен) и рабочие показания.}

Сам факт, что у вас требуемое давление, не значит, что у вас достаточный поток. Общий объем системы у клапана типа Schrader в 1 пинту (=0,568 л) за 20 секунд способен завести любой автомобиль. (В то время как обычный насос может расходовать 30 галлонов за час, меньше одной десятой нужно для того, чтобы завести двигатель. Остальное возвращается в бак и поддерживает охлаждение.)

Типичные причины поломок

Рано или поздно топливный модуль, как и другие узлы машины, приходит в негодность. Это обусловлено банальным старением и износом деталей устройства. Однако следует знать о причинах, вызывающих преждевременные поломки:

• Езда с полупустым баком негативно влияет на работу элемента подачи топлива. На Renault Logan топливный элемент охлаждается за счёт бензина. Если уровень горючего недостаточный, бензонасос быстрее нагревается и изнашивается.
• Несвоевременная проверка электронной части модуля также является причиной сокращения ресурса узла. Повреждения проводки приводят к скачкам напряжения и короткому замыканию — от этого деталь и сгорает.
• Применение бензина низкого качества. Нужно стараться заправлять качественное топливо, даже если оно дороже стоит — в Москве много хороших АЗС. Сиюминутная экономия на горючем приводит к скорому ремонту узла.
• Отсутствие ухода за фильтрами — ещё одна причина быстрого износа. Давление топлива снижается, устройство испытывает повышенные нагрузки.

Ремонт бензонасоса

Для замены либо ремонта насоса его потребуется демонтировать с двигателя. Из инструментов понадобятся:

• ключ на 13 мм;
• крестовая отвёртка.

Снятие бензонасоса

Демонтируем узел в следующем порядке:

1. Протираем насос ветошью.
2. Отсоединяем оба шланга (на входе и выходе), ослабив отвёрткой хомуты.

3. Стягиваем шланги со штуцеров.

4. Ключом на 13 мм или головкой с удлинителем отворачиваем 2 гайки крепления.

5. Аккуратно снимаем бензонасос.

Для замены штока извлекаем его из теплоизоляционной проставки

Однажды на моём авто возникла ситуация, когда из места установки бензонасоса подтекало моторное масло (в районе прокладок). Выявить причину удалось не сразу. Сперва я грешил на прокладки между блоком двигателя и проставкой, а также между ней и топливным насосом. Заменил их, но положительного результата не добился. После повторного демонтажа механизма я более внимательно осмотрел все элементы и выявил, что теплоизоляционная проставка имела трещину, через которую и просачивалось масло. Пришлось её заменить, после чего проблема исчезла. Кроме описанного случая была аналогичная ситуация, когда подтекало масло в месте расположения бензонасоса. На этот раз виновником оказался сам насос: масло сочилось из-под оси рычажка ручной подкачки топлива. Тут было два варианта выхода из ситуации: смириться или купить новое изделие. Я купил и поставил новый насос (ДААЗ), который по сегодняшний день работает исправно и не подтекает.

Разборка

Для разборки бензонасоса нужно подготовить:

• ключ на 8 и 10 мм;
• крестовую отвёртку.

Порядок действий по разборке таков:

1. Отворачиваем болт, удерживающий верхнюю крышку.

2. Демонтируем крышку и извлекаем фильтр из мелкой сеточки.

3. Откручиваем 6 винтов, фиксирующих две части корпуса устройства.

4. Разъединяем детали корпуса.

5. Поворачиваем диафрагмы на 90° и вынимаем их из корпуса. Демонтируем пружину.

6. Отворачиваем гайку ключом на 8 мм.

7. Разбираем узел диафрагм, снимая последовательно элементы.

8. Осматриваем диафрагмы. Если на элементах есть расслоения, надрывы или малейшие следы повреждений, диафрагмы меняем на новые.
9. Очищаем фильтр, после чего собираем насос в обратном порядке.

Сетчатый фильтр при установке необходимо расположить отверстием над клапаном

Замена клапанов

Клапаны бензонасоса ВАЗ 2107 присутствуют в ремкомплекте. Для их замены понадобится надфиль и подходящие наставки для демонтажа.

В ремкомплекте бензонасоса есть все необходимые детали для проведения ремонта

Последовательность действий по разборке такова:

1. Удаляем кернения при помощи надфиля.

2. Выпрессовываем клапаны подходящими наставками.

3. Устанавливаем новые детали и керним седло в трёх местах.

Установка и регулировка бензонасоса

Монтаж топливного насоса на «семёрке» проводится в порядке, обратном снятию. Сам процесс сложностей не вызывает

Однако внимание стоит уделить прокладкам, поскольку их толщина оказывает непосредственное воздействие на работу механизма

Топливный насос уплотняется несколькими прокладками:

• регулировочная (толщина 0,7–0,8 мм или 1,1–1,3 мм);
• теплоизоляционная;

• уплотнительная (0,27–0,33 мм).

Регулировочная и уплотнительная прокладки отличаются только по толщине. Между блоком двигателя и теплоизоляционным элементом уплотнительная прокладка должна стоять всегда.

Регулировка бензонасоса выполняется следующим образом:

1. Устанавливаем уплотнительную прокладку.

2. Шток вставляем в проставку.

3. Насаживаем проставку на шпильки.

4. Устанавливаем регулировочную прокладку.

5. Плотно прижимаем набор прокладок к блоку, после чего медленно проворачиваем коленвал мотора за шкив ключом, выбирая такое положение штока, при котором он минимально выступает по отношению к поверхности регулировочной прокладки.

6. Металлической линейкой или штангенциркулем определяем выход штока. Если значение меньше 0,8 мм, регулировочный уплотнитель меняем на более тонкий — 0,27–0,33. При значениях около 0,8–1,3 мм, что является нормой, ничего не меняем. При больших значениях устанавливаем более толстую прокладку (1,1–1,3 мм).

Замена бензонасоса своими руками

Бензонасос в устройстве системы питания инжекторного бензинового двигателя является электромеханическим устройством, которое подкачивает топливо из бензобака и создает необходимое давление горючего в топливной магистрали, необходимое для максимально эффективного дозированного впрыска топливными форсунками. В случае соблюдения ряда условий во время эксплуатации автомобиля бензонасос исправно служит достаточно долго (в среднем около 200-250 тыс. км. и более). При этом следует учитывать, что регулярная езда с пустым баком, заправка топливом низкого качества с высоким содержанием примесей и мусора, игнорирование необходимости периодической замены сеточки бензонасоса, промывки топливной системы и самого бензобака приводят к тому, что бензонасос ломается намного быстрее.

Еще одним фактором, который влияет на ресурс погружного электробензонасоса, является непрофессиональный тюнинг и форсирование двигателя. На автомобиль устанавливаются более производительные форсунки, меняется регулятор давления в топливной рампе, перепрошивается (чипуется) ЭБУ и т.д, но бензонасос остается штатным. В результате насос постоянно работает на пределе своих возможностей, греется и быстро ломается. По указанным выше причинам, а также в результате естественного износа, у водителей нередко возникает необходимость заменить бензонасос. Далее мы рассмотрим, как поменять бензонасос самостоятельно.
