Замена наружного шруса и пыльника шруса

Содержание:

Что делать, если пыльник порвался в дороге

Личный опыт Лада Приора седан

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

  1. Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
  2. Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

Отмеченные красным маркером болты выкручиваем с двух сторон.

Шрус ВАЗ. Граната Лада. Сравнение разных фирм производителей

Подделывают все что касается конвеера автоВАЗа. Любая деталь купленная в автомагазине может быть контрофа…

ОСТОРОЖНО ПОДДЕЛКА! ШРУС ЛАДА Имидж. отличительные признаки. Обзор ШРУСа (гранаты) для ВАЗ 2108-2115

Обзор ШРУСа (гранаты) для ВАЗ 2108-2115.

Нанося не сильные удары ШРУС сойдёт с места

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
  2. Затем добавляем смазку в ШРУС.

Новая смазка добавлена в ШРУС

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Причины поломки

Зная основные причины для выхода внутренней гранаты из строя, можно предотвратить данную ситуацию хотя бы частично, так как в большинстве случаев виноват в ней сам водитель. Вот список наиболее распространенных проблем, вызывающих неисправность механизма:

  1. Внутри детали должно находиться определенное количество специального смазочного материала. Плохое качество смазки или ее отсутствие приводит к повышенному износу внутренних поверхностей.
  2. Низкое качество металла, в сборке были использованы поддельные комплектующие.
  3. Поврежденный пыльник и его несвоевременная замена. В результате чего вовнутрь гранаты может попадать пыль, мусор или влага.
  4. Плохое качество дорог, агрессивные повреждения автомобиля вследствие постоянной езды по ним.
  5. Несвоевременная замена запасных частей для ШРУСа.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

    Отмеченные красным маркером болты выкручиваем с двух сторон.

  5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
  6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

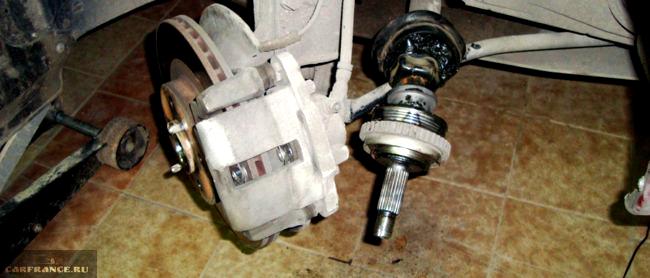

    Демонтированный шрус

  7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
  8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

    Нанося не сильные удары ШРУС сойдёт с места

  9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
  2. Затем добавляем смазку в ШРУС.

    Новая смазка добавлена в ШРУС

  3. А остатки в пыльник.
  4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
  5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
  6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

  • ВИС.
  • GNK.

    Оригинальная упаковка ШРУСа GNK

    Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

    Внешний ШРУС GNK установлен

  • GLO.

Осмотр деталей и диагностика

Для того чтобы осмотреть все составляющие ШРУСа, их следует тщательно промыть теплой водой. Для этого следует вооружиться тазом и мягкой щеткой.

Выявить неисправности деталей при помощи их визуального осмотра достаточно просто. Канавки размером больше одного мм, углубления, черные точки – все это признаки износа внутренних поверхностей ШРУСа.

Особое внимание нужно уделить осмотру сепаратора. Если между торцами и окнами имеются сколы или трещины, ШРУС однозначно требует замены

Если какие-либо повреждения отсутствуют, механизм можно собирать. Но для начала необходимо заполнить шарнир специальной смазкой, это предотвратит возможность преждевременного износа составляющих частей.

Замена наружного и внутреннего ШРУСа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! ШРУС – Шарнир Равных Угловых Скоростей, благодаря нему весь момент который идёт от двигателя на коробку, передаётся на передние колёса, данная деталь применяется исключительно только лишь в передне приводных автомобилях (Или полно приводные), если же машина оснащена задним приводом, то вместо данной детали устанавливают карданный вал, выполняет он кстати ту же самую функцию что и ШРУС, а именно от коробки передаёт момент на колёса, из-за ШРУСа ещё долго начать выпускать передне приводные автомобили не могли (В начале все задне приводные были), потому что он был тяжёл в исполнении и его просто на тот момент не изобрёл ещё никто и поэтому передний привод на автомобилях по началу не практиковался.

Примечание! Чтобы произвести замену наружного и внутреннего ШРУСа, понадобятся вам: Во-первых специальные клещи которыми хомуты устанавливать защитных чехлов нужно будет, если таких клещей нет и вы их не собираетесь покупать, то заместо них можно воспользоваться тонкими раздвижными пассатижами, ещё щипцы благодаря которым стопорные кольца можно снять понадобятся, а так же смазка ШРУС (Обязательно запаситесь, без неё даже к работе не приступайте, если именно такой смазки не найдёте то ищите наподобие неё, без разницы какое название будет, главное чтобы она для смазки ШРУСов подходила), новый пыльник будет нужен (Но это если ваш порван, если у вас пыльник в нормальном состоянии находится, то новый брать не нужно) и новое стопорное кольцо внутреннего ШРУСа (Обязательно оно нужно) и упорными кольцами тоже запаситесь и обязательно новой ступичной гайкой!

Где находится наружный и внутренний ШРУС? Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Когда нужно менять наружный и внутренний ШРУС? Когда он стучать начинает, тогда и подлежит замене, кроме того нужно следить ещё за состоянием его пыльники и время от времени поглядывать под него и смотреть есть внутри пыльника смазка, не попала ли туда грязь и другого рода частички, песок к примеру, под пыльником этого ничего категорически быть не должно, только лишь одна смазка там должна будет находиться, более подробно понять каким образом можно проверить ШРУС на работоспособность, вы можете по видео-ролику который размещён чуть ниже:

Замена ШРУСа на Калине

Для начала необходимо вывесить колесо. Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

На этом фото у нас снят тормозной суппорт. Вместе с процедурой замены ШРУса мы заменили тормозные колодки. Вам снимать суппорт не обязательно.

После того, как мы открутили шаровую от поворотного кулака у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу(в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.

После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сеператор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку(он легко колется и осколки могут разлетется по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС(Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:

После этого можно окончательно снять пыльник. Теперь перед нами педстала «голая» полуось:

Процесс демонтажа на этом заканчивается и начинается прцесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС фирмы GLO, но можно использовать другую фирму. У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты(хомуты ленточные, без застежек, не очень удобные)

Для начала надем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

После этого добавим смазки в сам ШРУС:

И выдавливаем остатки в пыльник:

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком(через доску или другую подкладку, что бы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты Далее застегиваем их, предварительно, выпустив воздух из пыльника.

Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.

Вся работа заняла у нас не больше 1,5 часов. Из них около 30 минут танцев с ликвидацией сепаратора. Если у Вас есть съемник или ШРУС снимется без разламывания сепаратора, то вполне можно уложиться за час.

Теперь Вы знаете как заменить ШРУС на Ладе Калине. Всего наилучшего и удачи Вам на дорогах!

Как и обещал, выкладываю первое видео-руководство по замене внутренних и наружных шрусов привода. Всю работу делал на примере десятки, но процесс ремонта Калины совершенно ничем не отличается. Сначала хотел описать все в фото отчете, как это делаю обычно, но решил, что видео будет интереснее смотреть и вам, да и мне полегче все это было делать, чем снимать каждый шаг работы.

В общем, стоит сказать, что потребовалось для замены шрусов привода на Калине:

  • Тиски
  • Молоток
  • Пробой
  • Головка на 17 и 19 и 30 мм
  • Вороток
  • Монтировка
  • Съемник шаровых опор

Теперь ниже вкратце постараюсь описать всю процедуру, хотя при наличии видео, думаю, в этом нет острой необходимости. Но все же выложу небольшое описание, на случай недоступности ролика.

Замена шруса калина. Замена пыльника ШРУСа на Лада Калина

ГлавнаяРазноеЗамена шруса калина

Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

  1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.
  1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

    Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.

  2. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
  3. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.
  1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Особенности устройства внутреннего ШРУСа

Основная особенность механизмов внутреннего ШРУСа на Калине и большинстве других переднеприводных авто заключается в том, что они изготавливаются из материалов повышенной прочности, так как детали работают под значительными нагрузками и поддаются воздействию агрессивной среды. Применение высокопрочных сплавов значительно увеличивает срок эксплуатации всех составляющих, тем не мене, при влиянии различных факторов и они могут быть подвержены ускоренному износу.

На каждое колесо устанавливается по две гранаты, именно так называют ШРУС в народе. Одна из них внутренняя, другая – внешняя. Обе они имеют примерно одинаковое строение, незначительные различия имеются только в форме и размере деталей.

Вот основные детали, из которых состоит ШРУС:

  • корпус;
  • ведущий и ведомый валы;
  • внутренняя обойма;
  • сепаратор, в котором находятся шесть шариков, расположенных между внутренними стенками внешнего корпуса. Они вращаются в специальных канавках.

Защищает механизм резиновый пыльник, предотвращающий попадание вовнутрь мусора, пыли и воды.

Элементы выполнены максимально точно, потому в собранном виде при движении не имеют люфта. При вращении обойма передает усилие на внешний корпус. Во время движения шариков происходит изменение угла между осями.

В ходе эксплуатации механизма материалы изнашиваются, появляется люфт, в процессе вращения возникает звук, похожий на хруст. Это и есть первый признак поломки механизма.

Замена наружного и внутреннего шруса привода

Как и обещал, выкладываю первое видео-руководство по замене внутренних и наружных шрусов привода. Всю работу делал на примере десятки, но процесс ремонта Калины совершенно ничем не отличается. Сначала хотел описать все в фото отчете, как это делаю обычно, но решил, что видео будет интереснее смотреть и вам, да и мне полегче все это было делать, чем снимать каждый шаг работы.

В общем, стоит сказать, что потребовалось для замены шрусов привода на Калине:

  • Тиски
  • Молоток
  • Пробой
  • Головка на 17 и 19 и 30 мм
  • Вороток
  • Монтировка
  • Съемник шаровых опор

Теперь ниже вкратце постараюсь описать всю процедуру, хотя при наличии видео, думаю, в этом нет острой необходимости. Но все же выложу небольшое описание, на случай недоступности ролика.

Замена шрусов на Калине

Сначала выложу видео, а под ним уже немного текстового описания:

  1. Первым делом срываем ступичную гайку переднего колеса, предварительно поддев пылезащитный колпачок
  2. Также ослабляем болты крепления колеса и подняв машину домкратом, отворачиваем их до конца и снимаем колесо
  3. Откручиваем гайку крепления шарового пальца рулевого наконечника и при помощи съемника выпрессовываем его
  4. Отворачиваем два болта крепления шаровой опоры
  5. До конца выворачиваем гайку ступицы
  6. Отводим весь узел передней подвески вместе со стойкой назад, тем самым освобождая наружный шрус
  7. Чтобы высвободить внутренний, монтировкой поддеваем его из коробки передач и вынимаем до конца весь привод в сборе
  8. Сбивать шрусы удобнее в тисках, предварительно сняв хомут и вывернув чехол наизнанку

Так как в ролике все показано более наглядно, то все тонкости описывать, думаю, нет смысла! Будут скоро и другие темы, по подвеске в основном, так что следите за обновлениями блога!

Как определить поломку?

Граната представляет собой шариковый подшипник, обоймы которого имеют поперечные канавки. Благодаря этому меняется угол между ведомой и ведущей полуосью. Таким образом, ШРУС не только передает крутящий момент, но и меняет угол между полуосями. Ввиду этого, со временем на нем образовывается выработка. В местах, где нет плотного прилегания деталей, образуется люфт и посторонний шум. На деле это сопровождается характерным хрустом. Он возникает из-за большой выработки на шариках, которые двигаются по канавкам. Хруст может появляться как при прямолинейном движении, так и при повороте. В последнем случае, вероятнее всего, требует замены внешняя граната «Калины». Игнорировать данный признак не стоит, поскольку подшипник может развалиться на высокой скорости.

Замена наружного Шруса Лада Калина своими руками

Покажем вам подробную фото и видео инструкцию, как своими руками произвести замену наружного шруса в автомобиле Лада Калина (ВАЗ 1117). У Шруса есть ещё другое, общепринятое в народе название — граната.

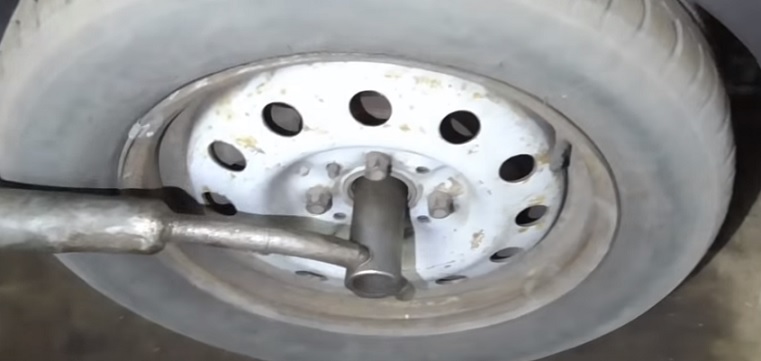

Снимаем защитный колпачок с колеса. Головкой на 30 отворачиваем гайку ступицы, кто-то при этом должен жать на педаль тормоза:

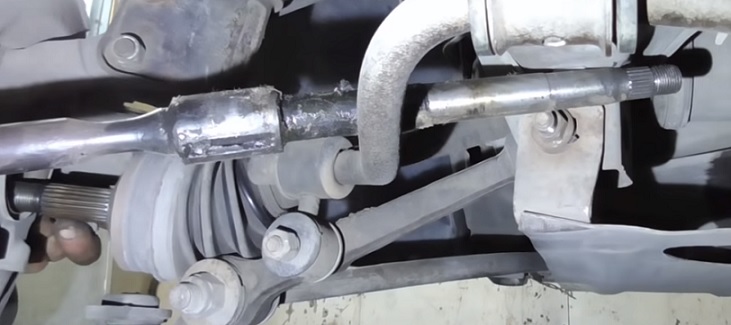

Демонтируем колесо. Головкой на 17 откручиваем два болта на шаровой опоре:

Монтировкой отжимаем стабилизатор и выводим шрус из ступицы:

При помощи отвёртки и молотка, расщелкиваем хомуты на гранате:

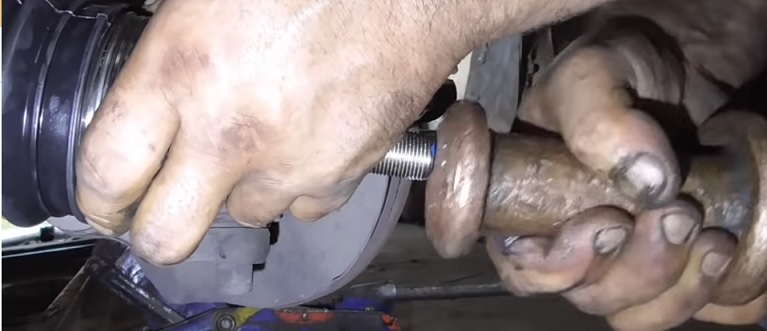

Отводим пыльник в сторону и для демонтажа бьём молотком по вот этой внутренней части:

Одеваем новый пыльник на полуось. Смотрим есть ли достаточное количество смазки в новом шрусе, нам пришлось добавлять немного своей:

Будьте внимательны, сюда подойдёт только специальная смазка для шрусов. Вставляем шрус на место и забиваем его лёгкими ударами медной наставки (можно заменить бруском):

Устанавливаем и защёлкиваем новые хомуты крепления. Снова нажимаем монтировкой на стабилизатор и заводим шрус в ступицу. Ступичная гайка затягивается на опущенной машине.

[править] Плашка

>В этой статье мы описываем само явление лады калины, а не составляем списки её преимуществ и недостатков. Ваше мнение о кузове, двигателе, подвеске, лакокрасочном покрытии и прочем здесь никому не интересно

Пиздец, кто плашку ставил? Статья написана человеком соснувшим выхлоп этой колины аж по самый дифференциал. Какой баттхерт? Да калиновод от этой статьи оргазмический инфаркт схватит.

нихуясебе! ты уж пиши облюбована не нищебродами, а долбоебами! ибо стоимость экспоната около ~10000$ на которые у нас в далеком (зауральном) замкадье можно невозбранно взять охуительную праворукую япошку б/у что намного православнее

в каком месте это биодизайн, окститесь. фиеста и говнофокус тоже что ли биодизайн?

И объясни, на кой хрен вставлять слово «суть» куда ни попадя?! Вот этим: «ее собирают на суть новом заводе» ты что хотел сказать?

Сама ягода калина-горько-кислая.А вот варенье из неё-крайне доставляющее.Только овер9000 косточек мешают,но сама мякотка,а особенно сироп-вне конкуренции.Так что не только как слабительное можно использовать.

Где описание страшных историй про руль-терминатор? Где эпический срач между владельцами 1,4 и 1,6? Где капиталка на пробеге 5000 у особо упоротых владельцев 1,6, которые захотели тишины? Ничего нет! Нет годных советов по приведению автомбиля в боевую готовность. Одни лишь стебки и смехуечки.

Батареи размещались в полу!

У машины было два багажника, причем в передний можно было поставить бензин-генератор.

Че за бредо-картинка укороченной калины? Это вообще ни разу не калина, а опытный образец «Ока-3», так что картинку нафиг!

Ремонт автомобиля собственными силами

«Калина» — несложный автомобиль, потому большинство повреждений водитель имеет возможность ликвидировать сам. К примеру, своими силами можно устранить такие неполадки:

  • сменить воздушный фильтр мотора;
  • прогнать воздух из системы охлаждения;
  • сменить водяной насос;
  • устранить бренчание ручки коробки передач;
  • поменять модуль зажигания;
  • заменить диодный мост генератора;
  • поставить новенький наружный ШРУС на смену похрустывающего старого.

Починку машины LADA Kalina собственными силами необходимо осуществлять в соответствии с инструкцией, использовать только хорошие автослесарные инструменты, если потребуется использовать для ремонта специальное оборудование, съемники.

Как сменить шарнир равных угловых скоростей?

Заменить наружный ШРУС в автомобиле «Лада Калина» можно без использования подъемника и ямы, но потребуется выставить машину на ровную поверхность. Замену выполнить таким способом:

  1. сначала нужно отпустить гайку ступицы и открутить ее, ведь после снятия колеса сдвинуть гайку с места станет сложно;
  2. отпустить колесные гайки, потом с помощь домкрата снимаем колесо. Для того чтобы авто не покатилось, необходимо выставить упоры под задние колеса, а впереди возле домкрата с целью перестраховки подложить опору под порог (можно использовать деревянную колодку);
  3. открутить болты шаровой опоры внизу (два болта);
  4. извлечь поворотный кулак на себя, отпустить привод колеса;
  5. снять хомуты с пыльника;
  6. отодвинуть пыльник в сторону КПП, сбить наружный ШРУС через бронзовую либо медную выколотку;
  7. поставить новое устройство на место, набить смазку в шарнир, зафиксировать пыльник на ШРУС новыми хомутами;
  8. выполнить монтаж всех деталей.

Как из системы охлаждения прогнать воздух?

Воздушная пробка в системе охлаждения может появиться по ряду причин, и прежде всего прекращает дуть нагретым воздухом печка в салоне, поднимается высокая температура, закипает тосол. При сжимании верхнего и нижнего патрубков ощущается пустота из-за отсутствия охлаждающей жидкости в них. Нередко «завоздушивание» случается в результате смены радиатора печки, устранить воздух из системы временами слишком проблематично. Но можно попробовать поставить на нижнем патрубке обогревателя под капотом вспомогательный тройник, а новый шланг подвести в расширительный бак вверху, в нижний патрубок от резервуара к нижней радиаторной трубке нужно установить заглушку.

Как поменять водяной насос?

Ресурс водяной помпы на 8-клапанном двигателе ВАЗ-21114 в среднем насчитывает около 70-100 тыс. км пробега. Когда насос начинает шуметь либо протекать, его надлежит поменять. Нужно сказать, что на всех моделях 2108-15, «Приоре» и «Ладе Калине» 8-клапанным движком замена водяного насоса производится одним и тем же способом и в такой последовательности:

  1. слить тосол из системы охлаждения;
  2. отсоединить пластиковый кожух ремня ГРМ;
  3. при условии, что нет необходимости менять ремень газораспределительного механизма, не нужно снимать шкив коленчатого вала, значит, и правое колесо снимать потребности нет;
  4. поставить пометку на распределительной шестерне — нужно, чтобы она сходилась со сливом на заднем кожухе ГРМ;
  5. отпустить натяжной ролик, снять ремень с распределительной шестерни;
  6. отвинтить три болта прикрепления насоса с помощью шестигранника, достать помпу;
  7. установить новый водяной насос на место, надеть ремень, сделать натяжение натяжным роликом, проконтролировать совпадение меток, на коленчатом валу метка располагается на маховике ниже резиновой заглушки корпуса КПП;
  8. залить тосол, запустить мотор, проконтролировать, не протекает ли тосол и нет ли шума в насосе. При условии, что все в норме, установить кожух ГРМ на место.

Как сменить воздушный фильтр?

На автомобиле LADA Kalina (с мотором 21114) смена воздушного фильтра не является сложной задачей, ее нужно исполнять в такой последовательности:

  1. открутить винты верхней крышки обшивки воздушного фильтра с помощью простой крестовой отвертки;
  2. приподнять верхнюю крышку, вынуть фильтрующий элемент;
  3. поставить новый воздушный фильтр на место;
  4. закрутить винты корпуса фильтрующего элемента.

Стоимость пыльников

Личный опыт Лада XRAY Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Причины разрыва пыльника:

  • постоянная езда по воде и грязи;
  • большая нагрузка на скручивание (регулярные резкие повороты);
  • неосторожный (непрофессиональный) ремонт деталей подвески.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
