Изготовление водородного генератора своими руками

Как установить водородный котел?

На данный момент многие предпочитают самостоятельно производить водородные генераторы для своих отопительных систем. И в этом нет ничего удивительного, ведь «магазинные» аналоги не только очень дорого стоят, но и обладают не слишком высоким КПД. А вот если этот прибор сделать своими руками, то эффективность его будет на порядок выше.

Существует несколько вариантов того, как собрать генератор, работающий на водороде. Но в любом случае для его изготовления в домашних условиях потребуются следующие расходные материалы.

12-вольтный источник энергии.
Несколько трубок, выполненных из нержавеющей стали и имеющих различный диаметр.
Резервуар, в котором будет расположена конструкция.
ШИМ-регулятор

Важно, чтобы его мощность составляла как минимум 30 ампер.. Это основные комплектующие, из которых обычно состоят самодельные водородные генераторы. Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно

Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала. Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента

Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно. Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала

Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента

Это основные комплектующие, из которых обычно состоят самодельные водородные генераторы. Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно. Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала

Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента

Обратите внимание! Более эффективной в этом плане является использование постоянного тока (он обязан иметь конкретную частоту), производимого генератором типа ШИМ. В таком случае импульсный ток (либо же переменный) будет заменен постоянным. В результате этого эффективность оборудования существенно повысится

В результате этого эффективность оборудования существенно повысится.

Мой генератор водорода на автомобиль собственными руками

Не пришлось по нраву?

Резервные электростанции HHO применяют электричество от аккумулятора автомобиля для генерирования водорода из воды и активизируются исключительно при вождении. Водород никогда не скапливается: получившийся газ немедленно подается в мотор, где перемешивается с имеющимся топливом.http://www.халява-здесь.рф/

Смесь топлива и HHO горит намного эффективнее, уменьшая расход горючего и кол-во производимых в воздух опасных веществ.

Экономия достигается путем наиболее полного сгорания топлива, т.к. простое сгорание топлива в двигателях внутреннего сгорания происходит малоэффективно всего на 30%-50%, другие 50-70% — вылетают в трубу в прямом смысле данного слова. Система мотор на водороде M-Eco способна смело экономить 20%, 30% и более топлива, а еще в зависимости от погодных условий, стиля езды, скорости и др. факторов экономия достигает 65%. Также, для двигателей на бензине предоставляется возможность смело перейти с бензина АИ-98 или

АИ-95 на.АИ-92, АИ-80, а это ещё экономия

7-15 % на 1 литр. Многие легковые модели автомашин могут смело ездить применяя АИ-80 одновременно с системой M-Eco авто на воде как альтернативные виды топлива

В силу того, что газ в виде HHO (атомы водорода и кислорода, альтернативные виды топлива) при возгорании выдаёт в 5 раза больше энергии, чем простое горючее в двигателях, можно получить КПД из двигателей от 7% до 40% больше за счёт хорошего горения топлива, просто добавь H2O.http://www.халява-здесь.рф

Мотор не прекращает работу мягче, уменьшается уровень вибрации, и становится более отзывчивым на малых скоростях и невысоких оборотах. Обычными словами прежний автомобиль становится ощутимо моложе и энергичнее

Что важно в условиях города езды, а еще при грузоперевозке

Водородный генератор для автомобиля своими руками (чертежи)

Обогащение топливно-воздушной смеси водородом способствует снижению расхода горючего. По свидетельству некоторых автолюбителей, экономия топлива может составить до 30%.

За основу автомобильного генератора водорода принято устройство, которое было описано в предыдущем разделе. Разница состоит в отсутствии гидрозатвора (полученный водород сразу направляется во впускной коллектор) и наличии блока управления. Последний будет регулировать силу тока между электродами в зависимости от числа оборотов двигателя.

Самостоятельное изготовление такого блока под силу только тем, кто свободно ориентируется в радиоэлектронике, поэтому мы рекомендуем воспользоваться покупным вариантом. Тем более что блоки заводского изготовления всю работу по регулированию производительности водородного генератора берут на себя, не требуя участия пользователя.

Элементы системы для автомобильного генератора

Все что будет нужно – в самый первый раз вручную подобрать значение силы тока (оптимальное) для режимов «холостой ход» и «максимальная нагрузка», а далее блок управления будет сам варьировать производительность установки в заданных пределах.

Необходимо очень тщательно уплотнять все соединения: утечка водорода может привести к пожару.

Герметичность конструкции лучше всего проверять мыльной пеной: утечки, если таковые имеются, проявят себя постоянно появляющимися и растущими пузырями.

Корпус автомобильного генератора водорода можно изготовить из водопроводного фильтра, который является достаточно прочным. Объем его невелик и чтобы установку не приходилось слишком часто заправлять, ее можно дополнительно оборудовать баком для хранения запаса раствора. К рабочей емкости он присоединяется двумя трубками.

Что такое автомобиль на водороде из Китая Grove

Экологически чистая машина разрабатывалась авторами еще с 2016 года. За это время был построен спортивный прототип Activity Vehicle. Вся информация о новой модели будет озвучена во время официального представления. Оно состоится на мировом автошоу 2019 года в апреле в Шанхае. Пока же известны лишь некоторые основные показатели и характеристики.

Силовые возможности

Машина перемещается с использованием электрической энергии, вырабатываемой силовой установкой на водородных топливных элементах. Ее основой является устройство типа электростанции, расщепляющей водород. Полученный ток приводит во вращение электромоторы, которые и крутят колеса.

По сути, автомобиль на водороде из Китая Grove представляет собой электромобиль. Считается, что такой принцип получения и использования электроэнергии более экологически безопасен, чем применение аккумуляторных батарей.

Фронтальный вид подчеркивает силовые возможности машины

Все бы хорошо, но есть в этом две существенные проблемы. Во-первых, устройство достаточно сложное по конструкции. Во-вторых, итоговый продукт, вследствие этого, получается дорогой. Однако компания-производитель считает, ситуация в самом ближайшем будущем изменится, и эти проблемы упростятся.

Ведь нечто подобное происходило и на старте электромобилей с АКБ. А сейчас дальность их хода почти сравнялась с традиционными машинами. Здесь уместно упомянуть о таком преимуществе водородных автомобилей, как время заправки. Для Grove он составляет несколько минут. Сопоставьте с электромобилем на аккумуляторе, и все становится ясно.

Хранение топлива

Водород закачивается в несколько специальных емкостей особой прочности. Их количество и объем пока не сообщается.

Автомобиль на водороде из Китая Grove — особенности устройства

Из прошедшего предварительного показа стало известно, что перед нами авто престижного класса. Весь его функционал характеризуется только показателем люкс. Относительно элементов безопасности водителя и пассажиров все исполнено на высшем уровне.

Некоторые элементы конструкции изготовлены из материалов, применяемых в космической индустрии и для профессиональных гоночных болидов. В первую очередь это касается наружных панелей кузова. Они изготовлены из углепластика.

Внешние формы автомобиля удивляют своими особенностями

Хэтчбек с пятью дверями обращает на себя внимание экстравагантностью формы. Все четыре двери исполнены в виде «крыльев бабочки», открываясь в сторону и вверх

Автомобиль на водороде из Китая Grove имеет смещенную назад кабину, впереди которой расположился огромный капот. Тем не менее, передняя и задняя часть автомобиля находятся в идеальном весовом соотношении между собой.

Автомобиль на водороде из Китая — так открывает двери Grove

Это один из показателей машины, позволяющий ей демонстрировать отличные данные на длинных дистанциях переездов. Об этом заявил Кристофер Райтц, являющийся ответственным за все дизайнерские решения проекта. До него он занимался подобными вопросами для Audi, Fiat и Volkswagen.

Кто еще так далеко ездит

Кроме Grove большим запасом хода располагают еще несколько моделей с такой же топливной установкой. Это — Honda Clarity с показателем 750 километров. За ней по мере снижения следуют Hyundai Nexo – 595км и Toyota Mirai с дальностью 502 километра.

Представленная машина получила больший запас хода против конкурентов. По заявлению компании, это произошло за счет меньшего потребления вырабатываемой энергии на километр пробега.

Автомобиль на водороде из Китая Grove — перспективы выпуска и стоимость

На настоящее время завершаются все испытания. Первые машины появятся на дорогах к концу текущего года. Постановка Grove на массовый серийный конвейер запланирована на 2020 год. О стоимости пока не сообщается.

Компания намерена развивать модельный ряд своих водородных автомобилей

Следом за этой моделью компания намерена представить и начать выпуск еще нескольких машин. Они будут иметь такую же платформу и появятся в ближайшее время.

Немного о компании-производителе

Grove Hydrogen Automotive Co LTD была создана в 2016 году. Ее единственная задача заключается в выпуске автомобилей на водородных двигателях. Пока больше никто в Китае не занимается разработкой и изготовлением таких машин. Компания к 2025 году намерена стать мировым лидером в этом сегменте автомобилей.

Автомобиль на водороде из Китая Grove должен послужить удачным стартом для производителя. Автосалон в Шанхае является отличной международной площадкой, чтобы начать реализовывать такие амбициозные планы.

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения

Лодочный мотор, созданный из бензопилы

Лодочный мотор Москва 10, ремонт которого является несложным, можно изготовить весьма просто из такого устройства, как бензопила. Для его изготовления нужно взять винтовой механизм, так называемый редуктор и в обязательном порядке движок.

На место стрелы цепного вида, которая должна быть предварительно снята, нужно вмонтировать гребной винт.
Муфта требует доработки. Чтобы осуществить этот процесс, следует заменить пружину и выточить чашку, параметр которой будет немного меньше.
Крышку муфты и непосредственно саму чашку следует соединить между собой с помощью специально подготовленных скоб

Посредством использования шайб и винтов необходимо зажать скобы.
Планкой и винтом нужно закрыть соединительный штифт.
С помощью швеллера соединить двигатель совместно с валом.
Важно сделать так, что между чашкой муфты и так называемой рамой опорного типа оставалось небольшое отверстие.
Редуктор следует вмонтировать в другой стороне вала.

Как только между собой будут соединены вал и винт, в обязательном порядке стоит залить масло трансмиссионного образца. После этого сверху нужно поместить крышку и зафиксировать ее посредством использования герметика хорошего качества.

Крепеж

Видео:

Крепеж нужно также изготовить из нержавеющей стали, чтобы материалы друг другу соответствовали

Важно добиться плотного прилегания всех элементов, что исключит искрообразование. Не забывайте, что вы имеете дело с горючим газом

В нашем конкретном случае мы собираем систему из 16 пластин с расстоянием между ними около 1 мм. Большая площадь поверхности, толщина пластин и болты позволяют пропускать через систему более высокие токи без резистивного нагрева металла. Общая емкость электродов -1nF при измерении в воздушной среде. Такой набор электродов может использовать в простой водопроводной воде до 25А.

Как сделать водородное отопление своими руками

Сделать отопление на водороде своими руками сможет любой мастер, которому доступны умения работать с металлом.

Для формирования устройства потребуется следующий набор материалов:

• лист нержавейки параметрами 50х50 см;
• болты 6х150, оснащенные шайбами и гайками;
• фильтровальный элемент проточной очистки – пригодится от старой стиральной машинки;
• прозрачная полая трубка длиной 10 м, к примеру, от водяного уровня;
• обычный пищевой пластиковый контейнер на 1,5 литра с прочной герметичной крышкой;
• набор штуцеров с «елочкой» с диаметром отверстия в 8 мм;
• болгарка для резки;
• дрель;
• герметик силиконовый.

Чтобы сделать печь на водороде, подойдет сталь 03Х16Н1, а вместо воды можно взять щелочной раствор, который создаст агрессивную среду для прохождения тока, при этом продлит длительность эксплуатации стальных листов.

Как сделать отопление дома водородом самостоятельно:

1. Металлический лист уложить на ровный стол, нарезать на 16 равных частей. Получаются прямоугольники для будущей горелки. Теперь отрезать у всех 16 прямоугольников один угол – это нужно для последующего соединения деталей.
2. С обратной стороны каждого элемента высверлить отверстие для болта. Из всех 16 листов 8 будет анодами, а 8 катодами. Аноды и катоды нужны для прохождения электрического тока через детали с разной полярностью, это обеспечивает разложение щелочи или дистиллята на водород и кислород.
3. Теперь в пластиковый контейнер выложить пластины, учитывая полярность, чередуя плюс и минус. Изолятором пластин послужит прозрачная трубка, которую нужно нарезать на кольца, а потом полосками толщиной в 1 мм.

1. Металлические пластины фиксируются между собой шайбами таким образом – сначала шайба надевается на ножку болта, затем надевается пластина. После пластины нужно надеть на болт 3 шайбы, потом снова пластину. Таким способом навешивается 8 пластин на анод и 8 пластин на катод.

Теперь нужно выяснить точку упора для болта в пищевом контейнере, в этом месте просверлить отверстие. Если болты в емкость не входят, то ножка болта обрезается до нужной длины. После этого болты продеть в дырки, надеть на ножки шайбы и для герметичности зажать конструкцию гайками. Крышку емкости оснастить отверстием для штуцера, вставить элемент в дырку и для герметичности промазать зону стыка герметиком. Теперь продуть штуцер. И если через крышку выходит воздух, то придется герметизировать крышку по всему периметру.

Тестируется генератор подключением любого источника тока с наполнением емкости водой. На штуцер надевается шланг, второй конец которого погружен в емкость. Если в жидкости образуются воздушные пузыри, то схема работает, если нет, нужно проверить мощность подачи тока. Бывает, что в воде пузырьков воздуха не образуется, но в электролизере они появляются обязательно.

Для обеспечения нужного количества тепловой энергии необходимо увеличить выработку и выход газа повышением напряжения в электролите. В воду залить щелочь, например, гидроксид натрия, который есть в средстве для прочистки труб «Крот». Снова подключить источник подачи тока и проверить мощность электролизера.

Самый последний этап – присоединение горелки к трубопроводу магистрали отопления. Это может быть теплый пол, плинтусная разводка. Стыки следует герметизировать силиконом и можно запускать оборудование в работу.

Лучшие марки ионизаторов для дома и офиса

Обзор водородных генераторов для дома и офиса.

Невотон ИC-112

Невотон ИC-112 – лучший ионизатор серебряной воды. Обеззараживает воду ионами серебра, убивая бактерии. Помогает в период простудных болезней, но смысла в ежедневном употреблении нет. Пластины выходят из строя через несколько лет, замене не подлежат. Цена водородного генератора – от 3000 р.

Акваприбор АП-1

Акваприбор АП-1 – это оптимальное соотношение цены-качества. Водородный генератор в виде стационарной чаши. Материал – керамика, легко ломается, поэтому нужно быть осторожными в эксплуатации. Воду активирует быстро, но при длительной работе аппарат перегревается. Вода имеет некоторый привкус. Требуется регулярная чистка уксусом. Стоимость водородного генератора – от 4000 р.

Keosan Actimo KS-9610

Ионизатор Keosan Actimo KS-9610 насыщает воду кислородом, минералами. Стационарная модель водородного генератора представлена в виде куба с канавками и отверстиями на 1,5 л. Фильтра хватает на год, затем нужно докупать на сайте производителя (в магазинах не найти). Во время работы водородный генератор сильно вибрирует и шумит. Стоимость – 20000 р.

AkvaLIFE SPA AQUA

Ионизатор воды Аквалайф выполнен в форме кувшина, вместительный (на 3,5 л), с большим выбором режимов (свыше 300). Из отрицательных моментов – фильтры быстро выходят из строя иногда лопаются по центру. Цена – 21000 р.

ИВА-2 Silver

ИВА-2 Silver – генератор, который изготавливает живую, мертвую и серебряную воду. Стационарный вариант для дома. Активирует воду за считанные минуты, отключать нужно самостоятельно. В комплекте 5 фильтров. Замена комплектующих бесплатна. Возможно пожелтение чаши от водопроводной воды. Стоимость – от 6000 р.

Tech-380

Водородный генератор Tech-380 идеален для ежедневного использования, долгий срок службы. Аналогичен люксовым моделям водородных генераторов, только отсутствует дисплей. Рассчитан на 6000 л воды. Имеется насадка на кран, есть возможность докупить переключатель. Стоимость водородного генератора – около 30000 р.

Paino Premium GW PGW-1000

Настольный водородный генератор Paino Premium GW PGW-1000 ввиду понятного управления является лучшим среди стационарных моделей. Заряжает любую воду (и водопроводную в том числе). Способен автоматически очищать систему циркуляции и бака, тем самым обеспечивая чистоту и гигиеничность. Встроенный бак на 800 мл. Стоимость водородного генератора – 40000 р.

Подводя итог, можно выделить HydroLife как лучшую портативную модель водородного генератора, а Paino Premium GW как лучший стационарный аппарат.

Цены на генераторы водородной воды начинаются от 4000 р. (но дешево, не значит качественно) и могут достигать 60000 р. (самые многофункциональные новые модели). Средняя стоимость оптимальных по качеству и цене водородных ионизаторов – около 20000 р.

Рекомендации по изготовлению

Зная технологию получения водородного топлива и обладая определенными навыками, в домашних условиях можно сделать водородный генератор своими руками. Сегодня существует несколько работоспособных схем, позволяющих создать такую установку. Причем в отличие от классического устройства, в самодельном электроды помещаются не в емкость с водой, а сама жидкость поступает в зазоры между пластинами. Перед началом проведения работ по изготовлению водородной установки своими руками следует внимательно изучить чертежи.

Выбор материалов

Чаще всего домашние мастера сталкиваются с проблемой выбора электродов. С созданием топливной ячейки ситуация более простая и сегодня существует два основных типа генераторов водорода — «мокрый» и «сухой». Для создания первого можно использовать любой контейнер, имеющий достаточный запас прочности и газонепроницаемости. Оптимальным выбором можно считать корпус от аккумулятора старого образца для легковой машины.

Лучшими электродами будут пластины (трубки) из нержавейки. В принципе можно использовать и черный металл, но он быстро подвергается коррозии и такие электроды требуют частой замены. Совершенно иначе дело обстоит при использовании высокоуглеродистых сплавов, легированных хромом. Примером такого материала является нержавейка марки 316L.

При использовании трубок, они должны подбираться так, чтобы при установке одного элемента в другой между ними был обеспечен зазор величиной не более одного миллиметра

Не менее важной деталью генератора водорода для автомобиля является ШИМ-генератор. Именно благодаря правильно собранной электросхеме можно регулировать частоту тока, а без этого добывать водород не представляется возможным

Для создания водного затвора (бабблера) можно использовать любую емкость, обладающую достаточным показателем герметичности. При этом ее желательно оснастить крышкой, которая плотно закрывается, но при возгорании ННО внутри сразу будет сорвана. Для предотвращения возврата газа Брауна в топливную ячейку, рекомендуется установить отсекатель между водным затвором и электролизером.

Сборка устройства

Для создания кислородного генератора лучше выбрать «сухую» топливную ячейку, а электроды стоит изготовить из нержавейки. Именно она пользуется наибольшей популярностью среди домашних мастеров

Также важно придерживаться определенной последовательности действий:

По размеру генератора необходимо нарезать пластины из органического стекла или органита, которые будут использоваться в качестве боковых стенок. Оптимальными размерами для топливной ячейки являются 150х150 или 250х250 мм.
В корпусных деталях необходимо просверлить отверстия для установки штуцеров для жидкости, одно для ННО и 4 крепежных.
Из стали марки 316L изготавливаются электроды, размер которых должен быть на 10−20 мм меньше в сравнении с боковыми стенками. В одном из углов каждого электрода необходимо сделать контактную площадку для соединения их в группы, а также подключения к источнику питания.
Чтобы увеличить количество получаемого в электрогенераторе газа Брауна, электроды следует обработать наждачной бумагой с каждой стороны.
В пластинах сверлятся отверстия диаметром 6 мм (подача воды) и 8−10 мм (отвод газа). При расчете мест сверления необходимо учитывать месторасположение патрубков.
Сначала в пластины из оргстекла монтируются штуцера и хорошо герметизируются.
В одну из корпусных деталей устанавливаются шпильки, а затем укладываются электроды.
Электродные пластины отделяются от боковых стенок прокладками из паронита либо силикона. Аналогичным образом необходимо изолировать и сами электроды.
После установки последнего электрода монтируются уплотнительные кольца и генератор закрывается второй стенкой. Сама конструкция скрепляется с помощью гаек с шайбами

В этот момент крайне важно следить за равномерностью затяжки крепежных элементов и не допустить перекосов.
Топливная ячейка подключается к емкости с жидкостью и водному затвору.
После соединения групп электродов в соответствии с их полюсом, генератор подключается к ШИМ-генератору.

Водородная вода в домашних условиях

Теоретически создать водородный генератор своими руками можно и в домашних условиях. Но для этого нужно обладать специальными знаниями, иметь соответствующее оборудование.

Есть два варианта:

1. Сатурация – процесс обогащения воды молекулярным кислородом. По принципу производства газированных напитков.
2. Электролизация – процесс пропускания тока через жидкую среду. Суть методики – в реакции воды с металлами.

Принцип работы домашнего генератора представлен на изображении:

Самый простой электролизер состоит из:

• толстостенной емкости (реактора);
• металлических электродов, подключенных к электросети;
• водяного затвора;
• газоотводной трубки;
• горелки.

Как сделать водородный генератор:

1. Погрузите металлические электроды в емкость с водой, подведите напряжение. Улучшит реакцию добавление в воду соли (или щелочи, или кислоты).
2. Произойдет реакция, в результате которой возле катода (минуса) начнет выделяться водород, возле анода (плюса) – кислород.
3. Газы смешиваются и поступают в трубку, по которой далее отправляются в водяной затвор (гидрозатвор). Назначение гидрозатвора – недопущение вспышки в реакторе, отделение водяного пара.
4. Опасный газ из второй емкости передается на горелку, где перегорает. В результате образуется вода.

Создание водородного генератора на практике происходит так:

1. Подготовьте все необходимое: 2 бутылки с широкими горлышками из стекла, крышки к ним, систему для капельницы, 20 саморезов, 2 плоские палочки из дерева, провода.
2. Соедините деревянные палочки саморезами концами в разные стороны. Спаяйте головки саморезов и подведите к ним провода. Получатся импровизированные электроды.
3. В продырявленную крышку от бутылки протяните трубку от капельницы и провода. Загерметизируйте клеевым пистолетом.
4. Электроды поместите в емкость и закрутите крышку.
5. Через 2 отверстия в другой крышке протяните трубки от капельницы. Налейте в бутылку воду, закрутите крышку.
6. В реактор налейте воду с добавлением соли.
7. Включите источник питания (постоянного тока, например, аккумулятор от авто, сетевой адаптер).
8. Как только появились пузырьки, значит, реакция началась. Отрегулируйте напряжение. Подожгите выходящий газ.

Подробнее о том, как собственноручно сделать водородный генератор, смотрите на видео:

Но есть ли смысл озадачиваться самостоятельным созданием ионизатора воды своими руками, когда проще и дешевле купить готовый?

Как работает

Что ввести читателя в курс дела сначала я расскажу, как работает генератор водорода для автомобиля. Название должно наталкивать на мысль, что это устройство что-то генерирует, превращая одно вещество в другое. Водородный генератор – это устройство, в котором происходит химическая реакция водорода с кислородом, результатом которой является образование электрического тока.

Принцип работы заключается в следующем: с одной стороны генератора на анод подается водород, а с другой подается кислород из воздуха на катод. Так как анод- это платиновый катализатор, то он расщепляет атомы водорода, в результате получаются положительно заряженные ионы и протоны, имеющие отрицательный заряд. Полимерная мембрана, находящаяся между катодом и анодом, пропускает только сквозь себя только ионы водорода. Куда деваться электронам с отрицательным зарядом? Они находят другой путь – они поступают к катоду, проделывая путь по внешней цепи, при этом создают электрический ток.

Попадая на катод, частицы водорода вступают в реакцию с кислородом. В результате образуется вода, которая выводится наружу. Генератор состоит из ячеек, одна из ячеек вырабатывает до 1.16 Вольт. Этого, конечно, недостаточно чтобы запустить автомобиль. Поэтому водородный генератор для автомобиля имеет структуру, которая представляет собой большое количество отдельных ячеек. Мощность зависит от количества ячеек, а также от размеров мембраны.

Типы установок

На данное время водородный генератор для автомобиля может быть укомплектован тремя разными по типу, характеру работы и продуктивности электролизёрами:

1. Простой, цилиндрического типа. Создает 700 миллилитров газа за минуту. Такой продуктивности достаточно для двигателей с объёмом работы до 1,4 литров.
2. С ячейками раздельного типа. Является наиболее эффективным по типу конструкции и продуктивности. Выход газа превосходит 2 литра за минуту. Такой объём дает возможность использовать его на грузовом транспорте.
3. Электролизёр с пластинами открытого типа. Данная конструкция обеспечивает добавочное охлаждение системе, благодаря чему может применяться при непрерывной эксплуатации агрегата. Выход газа изменяется количеством пластин реактора.

Первый вид конструкции вполне достаточен для большинства карбюраторных двигателей. Отсутствует необходимость в установке сложной электронной схемы регулятора продуктивности газа, да и сама сборка подобного электролизёра не представляет трудности.

Для намного мощнее машин предпочтительна сборка второго типа реактора. А для двигателей, работающих на дизеле, и большегрузных машин применяют Третий тип реактора.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

• угарный газ (оксид углерода СО);
• водород (Н2);
• метан (СН4);
• прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

• газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
• первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
• вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
• охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
• тонкая очистка;
• отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Инструкция: как сделать водородный генератор своими руками

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

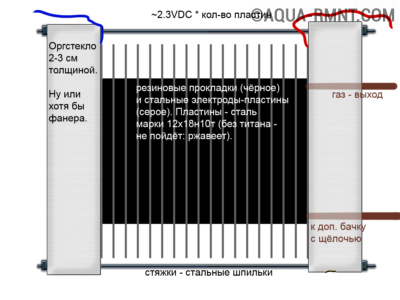

Схема топливной ячейки «сухого» типа

Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.

Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.

После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала

Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами

В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.

После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.
