Установка гбо своими руками

Преимущества и недостатки ГБО 1 поколения

Безусловное превосходство над всеми последующими поколениями – это простота конструкции и стоимость комплекта, его монтажа и подключения. Достоинства все.А теперь недостатки. Первое поколение ГБО требует постоянного внимания автовладельца. Несовершенства конструкции вызывают дополнительные хлопоты. Регулировки, очистка фильтров процесс обыденный.

Небольшой срок службы мембраны вакуумного редуктора, из-за больших перепадов температуры. Расход газа в физическом выражении до 30% превышает расход бензина, (если бензина 10 л. на 100км, то газа 13). Ненадежность системы приводит к утечкам газа, который оседает в смотровых ямах и погребах. Это приводит к возгораниям. Не случайно в больших автохозяйствах все стоянки автомобилей на газе, только открытого типа.

Преимущества работы двигателей на газе относительно бензиновых и даже дизелей вполне очевидны. От экологических норм до эксплуатационных расходов. Это особенно ощущается при больших ежедневных пробегах. Владельцы маршруток и легковых такси, это давно осознали.

Как работает ГБО 1 поколения

Аппаратура первого от последующих поколений, отличается прежде всего, простотой. Более поздние поколения обрастали дополнительными устройствами и электроникой. Но это не отразилось на принципе работы системы питания двигателей газом.

Работает оборудование 1 поколения следующим образом:
автомобильный газ, пропан-бутановая смесь, через заправочное устройство поступает в топливный баллон. Заправка происходит в автоматическом режиме до заполнения баллона на 85% от объема. Процесс заливки топлива контролирует многофункциональный клапан. На встроенном манометре отображается уровень заправки.

По топливной магистрали высокого давления, через многофункциональный клапан, газ доходит до электромагнитного клапана. Этот клапан открывается при включении зажигания. Во время запуска двигателя, газ поступает по магистрали в редуктор. Вакуумный редуктор ГБО 1 поколения двухконтурный, в нем газ из сжиженного состояния, преобразуется в нормальное газообразное состояние.

Давление пропана понижается с 12-16 атм., до 1 атм. При снижении давления происходит сильное охлаждение. Редуктор ГБО 1 поколения замерзает и теряет работоспособность. Чтобы это не произошло, в редуктор подается жидкость из системы охлаждения двигателя. Это позволяет согревать редуктор, делая подготовку смеси эффективнее.

В камеру сгорания газ попасть уже не может, так как давление его равно атмосферному давлению. Следовательно, текучести нет. Здесь используется вакуум, или разряжение, которое создаётся в цилиндрах во время запуска и работы двигателя. Поскольку в открытых цилиндрах и трубопроводе давление отрицательное, то газ туда и устремляется.

Чтобы подача газа была в нужном количестве, на магистрали низкого давления сразу за редуктором устанавливается дозатор. Дальше топливо поступает в газовый смеситель на карбюратор, смешивается с воздухом прошедшим через фильтр, и по впускному коллектору попадает в цилиндры.

Есть способы установки, в которых не предусмотрен смеситель (миксер). В этом случае в нижник(проставка) под карбюратор врезают штуцер или устанавливают смеситель «черепаха». Подача газа происходит сразу в коллектор, минуя карбюратор.

Основной принцип подключения

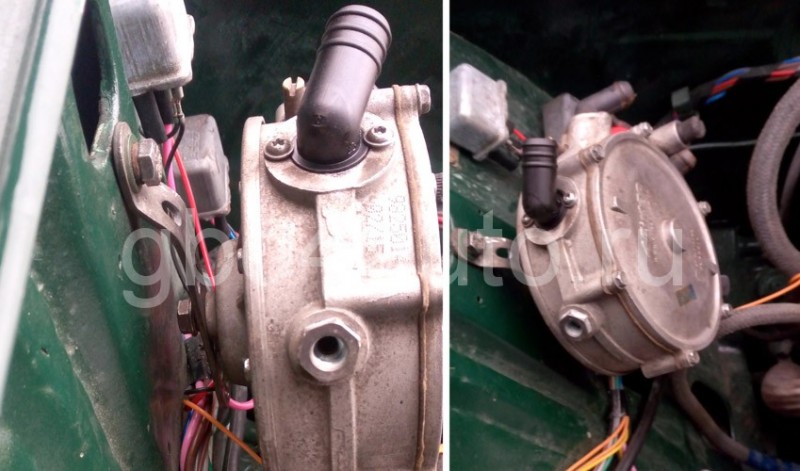

Установка редуктора должна выполняться в соответствии с определенными правилами. Их нарушение делает эксплуатацию ГБО далеко не безопасной. В первую очередьследует помнить, что редуктор должен монтироваться строго вертикально, обязательно параллельно движению автомобиля.

Крепление редуктора должно быть очень прочным. Для этого используется специальный крепёжный кронштейн. Он крепится к кузову автомобиля несколькими болтами в зависимости от конструкции детали (2-3). Редуктор ГБО устанавливается выше самой верхней точки радиатора охлаждения. Только в этом случае этот узел системы ГБО будет правильно и эффективно работать. Электромагнитный клапан ГБО монтируют таким образом, чтобы было обеспечено его полное соприкосновение с кузовом машины.

Чтобы подключить систему охлаждения, необходимо подсоединить испаритель. Для соединения используется несколько дополнительных деталей:

• трубки;
• тройники.

Охлаждающая жидкость проходит по нижнему патрубку. После прохождение тосола (антифриза) по специальным каналам охлаждения, выход жидкости в охлаждающий контур двигателя осуществляется с помощью верхнего патрубка.

Советы по эксплуатации авто с газовой установкой

Для максимально эффективного использования этого вида газовых установок, советуем придерживаться таких рекомендаций:

• В холодное время года рекомендуется выполнять запуск и прогрев двигателя на бензине. Переходить на газ лучше только после того, как охлаждающая жидкость ДВС прогреется до 35-40°C.
• Не отключайте бензонасос, так как это может повлечь за собой выход из строя дорогостоящих компонентов системы подачи топлива. Нужно понимать, что для продления срока службы топливного насоса, магистралей, форсунок и регулятора давления их необходимо регулярно использовать. Иначе произойдет банальное пересыхание.

Демонтаж ГБО: порядок действий

Уверены, услуги автосервиса для демонтажа ГБО вам понадобятся точно. Порядок демонтажа ГБО:

• стравливание газа с магистралей, редуктора, баллона;
• отсоединение магистралей от баллона, снятие крепежей баллона к раме автомобиля, демонтаж баллона с мультиклапаном и заправочного шланга. Отверстие под горловину можно закрыть заглушкой;
• отсоединение магистрали от редуктора, их аккуратное изъятие со стороны багажного отсека;
• демонтаж редуктора, электронного блока управления, датчиков, тосольных рукавов. Замена патрубков системы охлаждения, поскольку тройник на месте врезки заглушить не получится;
• снятие форсунок и заглушка отверстий под форсунки во впускном коллекторе.

Это общая процедура полного демонтажа ГБО, но мы рекомендуем подъехать в автосервис Харькова , где вас или убедят в том, что оборудование лучше оставить, или заменят его на новое, или просто отсоединят магистрали и отключат узлы оборудования. Вдруг вы снова решите вернуться к ГБО. В среднемдемонтаж ГБО 2 поколения составляет буквально 2-3 часа,демонтаж ГБО 4 поколения — максимум 4 часа. Бывают случаи, когда установщик идет навстречу клиенту и снимает оборудование бесплатно при условии установки нового ГБО, но обычноцена демонтажа ГБО составляет около трети от стоимости работ по установке.

Устанавливая итальянские системы PRIDE by AEB, вы можете быть уверены в том, что снимать ГБО придется только тогда, когда оно полностью отработает свой ресурс или морально устареет. В этих комплектах решена такая проблема, как большой расход газа ГБО

(+5-7% к расходу бензина — это максимум, для этого оборудования), исключена проблема превышения температуры в цилиндрах. Это оптимальные по своей стоимости комплекты, которые обеспечены всем необходимым функционалом.

Лучшее СТО для установки газа на авто

PRIDE by AEB — KOSTA GAS. Ведь это не только официальный представитель AEB в Украине, но и сервис поремонту и обслуживанию ГБО , где работают настоящие профессионалы. Приезжайте убедиться в этом сами!

Газобаллонное оборудование (далее ГБО) на автомобили устанавливается в специализированных центрах за отдельную плату. Демонтаж ГБО стоит дешевле установки и занимает намного меньше времени. Избавление от оборудования может быть полным или частичным. При полном отключении потребуется переделка, чтобы восстановить полное жидкотопливное обеспечение системы питания авто.

Газобаллонное оборудование устанавливают с целью экономии на топливе, так как цена на газ ниже цены бензина. После установки можно в полной мере оценить только спустя некоторое время – по истечении периода тестовой эксплуатации. Опираясь на опыт других водителей, выделяют основные преимущества и недостатки такого оборудования. Плюсы:

• стоит намного дешевле других альтернативных вариантов топлива;
• экономия используемого топлива;
• возможность параллельного использования газа и бензина;
• двигатель дольше работает без необходимости технического обслуживания;
• выхлопные газы намного меньше загрязняют окружающую среду;
• современная система ГБО проста в эксплуатации;
• утечка газа не так опасна, как утечка бензинового топлива.

Есть и минусы, и их довольно много:

• снижается мощность машины, особенно это заметно на момент разгона;
• необходима установка внештатного оборудования за свой счет;
• регулярное платное техобслуживание оборудования;
• запуск зимой осуществляется на бензине;
• лишение свободного места в багажнике легковой машины;
• увеличение веса транспортного средства;
• сложности в обслуживании бензиновой системы;
• запрет на остановку в подземных паркингах;
• ГБО можно устанавливать только в лицензированных центрах;
• изменения в конструкции автомобиля нужно регистрировать;
• не все хотят покупать автомобиль с такой системой;
• газозаправочных станций намного меньше, чем бензиновых.

Однозначно нельзя сказать, стоит использовать газ как вид топлива или оставаться приверженцем стандартной системы. Решение необходимо принимать на основе функциональности автомобиля и места его наиболее частой эксплуатации – нерегулярные поездки по городу или частые дальние поездки на дальние расстояния по трассе.

Настройка ГБО без ODB-адаптера

Очень жаль, но не всегда удается считать корректные значения c ODB. Порой адаптер не просто не совместим с бензиновыми мозгами. Рассмотрим вариант настройки ГБО Lovato, когда по каким-то причинам нет возможности прочитать коэффициенты коррекции.

Данный метод не является точным, вы не сможете выставить идеальные коэффициенты топливной карты, но погрешность настройки будет в приемлемых пределах.

Настройка без-ODB очень похожа на настройку с адаптером, но в этом случае, мы будем сверяться не с коэффициентом коррекции, а с временем подачи бензина. Это, пожалуй, самая непостоянная величина и она изменяется несколько раз в секунду, так или иначе, это единственное, с чем мы сейчас можем работать. Вам необходимо прочитать усредненное значение этой величины, например, параметр скачет от 4.5 до 5.0, в этом случае средняя величина 4.75

Для верной настройки по времени бензина важно двигаться по максимально ровной дороге, с предельно одинаковыми оборотами, любое отклонение критично

Приступаем к настройке без ODB:

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах из программу Lovato Easy Fast считывается усредненное значение времени впрыска бензина.
4. Включается газ(кнопкой в программе)
5. Снова считываются усредненное время впрыска бензина.
6. Настраивается ячейка под точкой на топливной карте. Если время впрыска бензина при работе на газу больше чем на бензине, значение ячейки увеличивается, если меньше уменьшается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

Время впрыска Бензина

Время впрыска Газа

Блок управления Digitronic MAXI 2

Для четырех цилиндровых двигателей компания Digitronic разработала блок управления MAXI 2. Данная линейка создана с целью сокращения времени монтажа, связанного с установкой и калибровкой.

Основа блока – тридцати двух разрядный процессор с возможностью модернизации. Такой блок можно быстро смонтировать благодаря небольшому числу проводов и герметичному компактному корпусу. Калибровка осуществляется через функции, расположенные на двух панелях, что убирает проблему переключения между закладками. Есть отдельная кнопка с зуммером, которая подключается с помощью трех проводов.

Программные возможности блока включают в себя отображение параметров работы двигателя на осциллографе, карту времени впрыска бензина в формате 2D, функции коррекции давления и температуры газа с соответствующими картами, подогрев газовых форсунок, установку предельной нагрузки на газовую смесь, изменение времени для открытия и закрытия форсунок, а так же потока через них, и многое другое.

Блок MAXI 2 совместим почти с сорока производителями газовых форсунок, среди которых AEB, Hana, Valtek, Rail, Matrix. Функциональные и программные характеристики позволили стать Digitronic MAXI 2 одним из самых популярных на российском рынке.

Выбор комплекта гбо

Самый простой способ — выбрать брендовое оборудование под конкретную марку автомобиля.

В составе комплектов от этих брендов присутствуют все необходимые элементы. Начиная от редукторов, форсунок, клапанов и заканчивая специальными электронными модулями, не требующими программирования и дополнительной настройки.

Модельное газовое оснащение автомобиля представляет собой систему, унифицированную под конкретную марку/модель автомобиля или платформу, на которой собирается автомобиль.

Такие системы оснащены всем необходимым крепежом, который унифицирован по посадочным местам и рассчитан на распределение основных узлов в безопасных местах в автомобиле.

Электронная часть модельного оборудования заранее калибруется на заводе под определенную модель машины, а это значительно упрощает настройку и сопряжение ГБО со штатной системой ЭБУ.

Брендовое модельное ГБО имеет ряд преимуществ и недостатков.

Плюсы модельного газового оборудования:

• не требует сверления большого количества отверстий и монтажа дополнительных фиксаторов и креплений, модельные комплекты подходят «по месту» и отлично устанавливаются на предусмотренные производителем места;
• не требует вмешательства в электронный блок управления автомобиля;
• надежность;
• сохранение дилерской гарантии (только при обращении в специализированные сервисы).

Минусы модельного газового оборудования:

• высокая стоимость;
• отсутствие выбора (только ограниченный список брендов и модификаций);
• большие финансовые затраты на установку в специализированном сервисе.

В случае, если у автолюбителя нет желания и средств тратиться на приобретение брендовых ГБО, то можно пойти другим путем и выбрать универсальный комплект оборудования. Подобные универсальные комплекты в изобилии представлены в ассортиментах многих автомобильных магазинов.

Возможность выбора и приобретения деталей по отдельности делает унифицированные комплекты газобаллонного оборудования весьма привлекательными для покупки. Как правило, установка гбо своими руками, собранного из различных комплектующих не вызывает серьезных трудностей, но требует знания определенных навыков.

Унифицированные комплекты газового оснащения варьируются по своим характеристикам (мощность, количество цилиндров, тип впрыска топлива, наличие турбонагнетателя и т.п).

Ограничивающими факторами в этом случае будут только мощность двигателя и заправочный резервуар. От мощности двигателя будет завесить то, какой именно редуктор и форсунки нужно будет устанавливать, а место расположения заправочного резервуара на всех автомобилях разное, поэтому этот момент стоит учитывать.

Преимущества универсальных газовых систем:

• низкая стоимость;
• широкая доступность;
• совместимость с большим количеством марок и моделей автомобилей;
• возможность индивидуального подбора комплектующих под определенные условия эксплуатации машины.

Недостатки универсальных газовых систем:

• есть риск нарваться на брак или подделку;
• требует проведения дополнительных работ по монтажу и подготовке навесного оборудования;
• лишение дилерской гарантии (в случае, если авто стоит на заводской гарантии, а установка производится не в сертифицированном сервисе);
• требует настройки электронного блока управления.

МОНТИРУЕМ БАЛЛОН.

Тут изначально следует разобраться, какие баллоны бывают?
Они бывают цилиндрической формы и тороидальной. Тороидальный баллон- это тот, который устанавливается в нишу запасного колеса. Газовые баллоны также делятся по классификатору на внутренние и наружные. Наружные баллоны бывают еще и подвесными.
В любом случае, перед тем, как выбирать баллон на свой автомобиль, получите

КОНСУЛЬТАЦИЮ В КОМПАНИИ INCARGAS СОВЕРШЕННО БЕСПЛАТНО!

Смотрите, если у Вас к примеру автомобиль Дэу Ланос, Шевроле Авео или Лачетти,или любой автомобиль класса «В» или «С», широко распространенный в Украине, то проблем с выбором типа баллона не должно быть. Вы сами можете выбрать готовый комплект установки гбо 4 поколения вместе с баллоном, уже заранее зная, что если это тороидальный внутренний баллон-то самые распространенные это на 42 и 54 литра. Но если Вы не уверены, перед заказом оборудования свяжитесь с нами для уточнения типа и размера баллона, который нужен в Вашем конкретном случае.

Перед тем как монтировать баллон, полностью освободите от всего багажник Вашего автомобиля;
Если Вам мешает шпилька, которая держала запасное колесо, срежьте ее болгаркой;
Положите баллон в нишу запасного колеса так, чтобы технологическое отверстие для мультиклапана находилось сверху;
Сделайте разметку через монтажные отверстия баллона в нише запасного колеса автомобиля (имеется ввиду кузов);
Важно расположить баллон так, чтобы заранее предусмотреть, как пойдет газовая магистраль. Ничего в последствии не должно мешать, ни глушитель, ни любые другие подвижные детали днища автомобиля;
После разметки для будущих отверстий, вынимаем баллон

Кстати, лучше использовать для этого перманентный водостойкий маркер;
Сверлим дырки для болтов и сапуна. Сапун-это пластиковая короткая трубка диаметром от 30 мм ( для разных баллонов используются разные сапуны). Он служит для аварийного сброса газа, в случае утечки. Также через него проходит расходная и заправочная магистрали;
После того, как все технологические отверстия просверлены, ставим баллон обратно и стягиваем болтами. Заранее нужно позаботиться о шайбах большого диаметра, их нужно 4 шт;
Баллон должен стоять жестко и неподвижно. Если вы видите, что баллон «гуляет» на затянутых болтах, снимайте его и переделывайте;
Если работа по монтажу газового баллона проделана, переходим к следующим работам по установке ГБО:

Особенности установки и эксплуатации

Многие автовладельцы выбирают газ, потому как он намного дешевле, чем бензин или дизельное топливо. Помимо этого, газовое топливо создает лучшую смесь при взаимодействии с воздухом, это обуславливается тем, что оно имеет хорошие химические свойства. В итоге получается, что оно лучше сгорает, и при этом не выделяет большого химического осадка, а также не оставляет следов копоти.

В стандартный набор входят следующие комплектующие:

• редуктор, на который уже установлен клапан;
• рампы;
• газовый фильтр;
• температурный датчик;
• переключатель;
• электропроводка;
• подробная инструкция;
• гарантийный талон.

По причине того, что продукция компании Ловато относится к 4 поколению ГБО, принцип его работы немного отличается от предшественников. Таким образом, газовое топливо подается на форсунки при учете показаний различных датчиков, отображающихся на электронном блоке, с которого происходит управление системой. Читайте подробнее о газовых форсунках Ловато.

Эксплуатация системы происходит следующим образом:

• газ находится в баллоне, который устанавливают либо в багажнике, либо на месте запаски;
• после того, как автомобиль прогревается, система ГБО выдает оповещение на панель о том, что можно переключаться на газ;
• при переключении на использование газового топлива бензин перестает поступать в основные системы транспорта;
• газ начинает поступать через открытые заслонки в редуктор, после – в форсунки, и уже затем в систему сгорания.

Важно, что весь процесс происходит поэтапно, и максимально все распределено, что обеспечивает нормальную функциональность работы автомобиля. Схема подключения ГБО Ловато 4 поколения состоит из нескольких частей

Первый этап состоит из установки баллона и газовых магистралей, этот процесс не занимает много времени, а также не является сильно сложным. Чаще всего баллон с газом устанавливается в багажном отделении, а вот заправочное отверстие может быть установлено в бампере или поблизости от бензинового бака. Сами магистрали прокладываются под днищем автомобиля

Схема подключения ГБО Ловато 4 поколения состоит из нескольких частей. Первый этап состоит из установки баллона и газовых магистралей, этот процесс не занимает много времени, а также не является сильно сложным. Чаще всего баллон с газом устанавливается в багажном отделении, а вот заправочное отверстие может быть установлено в бампере или поблизости от бензинового бака. Сами магистрали прокладываются под днищем автомобиля.

Второй этап самый сложный – необходимо установить штуцеры. Чаще всего их устанавливают в непосредственной близости от форсунок, на которые поступает бензиновое топливо. В том случае, если работы выполнены не качественно, это может привести газовое оборудование Ловато к неисправности, и способами устранения данной проблемы станут новые работы по установке оборудования. На следующем этапе уже необходимо установить газовый редуктор, который будет следить за понижением уровня давления в системе.

После того, как редуктор установлен, к системе подключаются все оставшиеся комплектующие. На завершающем этапе происходит настройка электронного блока. Это довольно сложный процесс, и если выполнить его неправильно, то ГБО Ловато не переключается на газ.

Некоторые водители задаются вопросом, как отрегулировать ГБО Ловато. Стоит отметить, что регулировка ГБО Ловато – довольно сложный процесс, который может произвести только мастер с высокой квалификацией. По этой причине не рекомендуется выполнять данную процедуру самостоятельно, так как от этого зависит не только правильность работы газовой системы, но и безопасность эксплуатации.

Нюансы приобретения ГБО 4 поколения

Остановимся именно на газовой установке 4 поколения, и рассматривать будем последовательность установки ее на современный инжекторный двигатель.

Основой будет обычный современный инжекторный автомобиль с 4 цилиндрами и среднестатистической мощностью, поскольку установка данного оборудования на авто с большим количеством цилиндров, или с увеличенными показателями мощности имеет свои особенности.

Такой выбор обусловлен массовым использованием авто именно с такими показателями, независимо от марки.

Определяемся с выбором.

Сначала нужно определиться с приобретением данного оборудования. Можно все элементы оборудования приобрести комплектом, а можно по отдельности. В этом есть свои положительные качества, а также недостатки.

Покупка оборудования комплектом, от брендового производителя, обеспечит высокую надежность всех элементов, поскольку они проходят сертификацию качества.

Да и установка оборудования будет проще, поскольку соединительные элементы и отладка оборудования уже произведена. Но приобретение комплекта обойдется значительно дороже.

Приобретая элементы оборудования по отдельности можно значительно сэкономить.

Многие элементы являются общими для всех видов ГБО, и стоимость их по отдельности будет ниже, чем в комплекте.

Но некоторые элементы оборудования используются только на установках данного поколения. Это и газовый редуктор, используемый только на 4 поколении ГБО, и газовая рампа с электромагнитными форсунками, и электронный блок управления, и требуемые для работы этого оборудования датчики – температуры и давления газа.

Приобретать это оборудование нужно с серьезным подходом, лучше немного переплатить за качественное оборудование, чем в дальнейшем разочароваться в ненадежности его работы.

Имея все элементы на руках, хоть комплектом, хоть в виде сборки, можно приступать к монтажу.

Можно конечно, все это дело предоставить спецам, но придется заплатить. А можно все сделать самому, что и дешевле, и даст возможность полностью понять, как оборудование работает.

Плюсы и минусы ГБО ОМВЛ

Среди аргументов в пользу OMVL газового оборудования на авто 4 поколения отзывы автолюбителей, столкнувшихся с его эксплуатацией в российских условиях, где до ближайшего сервиса может быть не один десяток километров.

А также простые факты. Во-первых, по статистике, такие агрегаты выбирают более чем в 40 странах. Только в России это около 20 тысяч смонтированных комплектов. Во-вторых, более 50 % всего объема поставок уходит на заводы, для монтажа ГБО под ключ, на новые авто под марками: Toyota, Hynday, FAW, Volkswagen, BYD, Suzuki, Tata, Ford, ГАЗ, причем этот перечень постоянно расширяется. В-третьих, на ГБО 4 поколения ОМВЛ схема подключения одна из самых продуманных: в ней нет ни одной лишней детали или случайного элемента.

Наконец, горьковский автозавод более 5 лет использует оборудование этой марки для переоснащения своей продукции. А это солидная рекомендация. К минусам можно отнести разборчивость в степени очистки топлива (извечная болезнь всех систем), обилие электроники, недешевое обслуживание (и только в авторизованных мастерских), а также склонность распределительного узла к выходу из строя.

И тогда возникает проблема под названием: «газовый редуктор ОМВЛ 4 поколения, ремонт», а стоимость его составляет круглую сумму

Выход один: не затягивать профилактику, вовремя менять мелкие отказавшие узлы и обращать внимание на любые сбои в работе двигателя. При выполнении этих условий установка прослужит долго и практически безотказно

Установка газобаллонного агрегата в автомобиль в текущих экономических условиях полностью оправдана: пропан по стоимости в несколько раз дешевле бензина, к тому же такое топливо экологически является более чистым. Доводом в пользу перехода на сжиженный газ выступает и неуклонно растущая надежность альтернативной системы снабжения топливом.

Вам будет интересно >> Газовое оборудование Ловато неисправности и способы устранения

Электронный впрыск и подача смеси, возможность тонких настроек режимов работы двигателя открывают для владельца новые перспективы: не только снизить затраты на заправку, но и сохранить неизменными скоростные характеристики автомобиля.

Замечательным со всех точек зрения решением будет выбор ГБО 4 поколения ОМВЛ – марки, зарекомендовавшей себя самым наилучшим образом. Компания с более чем 30 летним опытом проектирования газовых установок для транспорта входит в число ведущих производителей, а качество итальянских заводов всегда оценивалось, как высокое, особенно, когда это касается автотехники.

Что такое газобаллонное оборудование

ГБО – это газобаллонное оборудование. Оно представляет собой газовую установку, которая и питает двигатель вместо обычного топлива. Газ может быть двух типов – пропан или метан. На практике они мало чем отличаются (за исключением агрегатного состояния), но в плане цены и хранения все же имеют небольшие разногласия.

ГБО легкового автомобиля

Различают несколько видов ГБО:

• Первого;
• Второго;
• Третьего;
• Четвёртого;
• Пятого поколения.

Чем выше поколение, тем совершеннее система (используется больше датчиков, электроники, все рассчитывается более точно и коэффициент работы выше). Но поколение ГБО подбирается в зависимости от типа двигателя и не всегда существует возможность использовать установку 5 поколения на старом моторе.

Список необходимых инструментов и оборудования

Установка гбо 4 поколения своими руками – задача не сложная. Прежде чем самостоятельно осуществлять монтаж, необходимо обзавестись определенным набором инструментов.

Никакого специализированного инструмента для проведения работ, связанных с газовой системой не потребуется.

В наличии необходимо иметь:

• стандартный набор торцевых бит и головок;
• плоскогубцы;
• WD-40;
• электрическая дрель;
• набор сверел по металлу;
• метчик резьбы (под резьбу форсунок);
• герметик и фиксатор резьбы;
• набор отверток (включая отвертки типа torx);
• динамометрический ключ (желательно);
• запасные болты, гайки и гровер-шайбы (желательно).

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Читать дальше: Дроссельная заслонка 406 двигатель инжектор

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

• требуется перезагрузка системы Windows;
• чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Нюансы настройки ГБО

Если же все в порядке, то программа сообщит что автокалибровка завершена успешно.

Это будет означать, что блок управления газовым оборудованием произвел первичную установку и подстроился под показатели работы штатного блока управления. Но для полноценного функционирования он еще не готов.

Далее нужно будет совершить поездку на авто в режиме использования в качестве топлива бензин.

Нужно произвести поезду на расстояние до 30 км, причем желательно, чтобы она совершалась с большим количеством смены режимов движения – резкое ускорение, движение «внатяжку» для двигателя, спокойное движение и ускорение.

Нужно это все для того, чтобы блок управления газового оборудования на основе сигналов, поступающих от штатного блока к бензиновым форсункам, по максимуму адаптировался к его работе и смог обеспечить правильную регулировку подачи газа в разных режимах – создает так называемую топливную карту. Как она выглядит, смотрите ниже.

После этого можно подключать автоматический режим работы газовой установки.

Дополнительно при помощи ноутбука можно задать определенные параметры работы газовой установки.

К примеру, можно задать, при каких минимальных и максимальных оборотах производится переход с бензина на газ и обратно.

Актуально делать настройку перехода на бензин при высоких оборотах. Дело в том, что скорость горения газа несколько ниже, чем бензина, поэтому на высоких оборотах использование газа чревато возможности обгорания выпускных клапанов.

В случае неисправности газового оборудования или отсутствии газа происходит переключение на использование бензина, при этом на блоке управления в салоне загорается сигнальная лампа.

В итоге получается, что силовая установка запускается на бензиновой смеси, но после достижения оптимальных параметров для включения газового оборудования, переходит на работу на газе. Причем переход производится настолько аккуратно, что его при движении незаметно.

Использование в работе ГБО 4 поколения этих двух систем оправдано, поскольку неиспользование бензиновых форсунок, а также отсутствие бензина в баке приведет к выходу из строя бензонасоса и форсунок.

Вследствие чего произойдет переход в аварийный режим работы штатного блока управления системой питания, а газовый блок управления без сигналов от штатного функционировать не будет.

Все дополнительные настройки с указанием оптимальных параметров работы силовой установки во время использования газа можно увидеть в виде графика на ноутбуке, который и именуется «топливной картой».

Еще один вид такой карты.

Имея на руках шнур для подключения к блоку управления газовым оборудованием, а также программное обеспечение, можно всегда продиагностировать работу газового оборудования, а также произвести настройку его под определенные параметры.

Наличие шнура и программы также позволит произвести калибровку и настройку работы газобаллонного оборудования, если оно было перенесено с одного автомобиля на другой.

Была рассмотрена полная схема, включая все нюансы, подключения газовой установки 4 поколения на инжекторный автомобиль, с последующей полной проверкой и настройкой ее работы, и описанием особенностей его функционирования.
