Положительное схождение передних колес

Отрицательный развал колес: Что это такое, зачем он нужен и как его сделать

После того, как в ходовую часть автомобиля произошло некое вмешательство, в результате которого было затронуто резьбовое соединение, следует обратиться в пункт сход-развал для восстановления заводских параметров ходовой части. Поясним, что под термином «развал» подразумевается определенный угол установки колес, который напрямую влияет на управляемость авто, безопасность езды и даже износ резины.

Так как конструкции всех автомобилей индивидуальны, то и углы установки колес могут разниться. При этом нулевому значению угла развала соответствует перпендикулярная линия, проходящая через ]колеса. Таким образом, положительный угол развала – это когда верхний край колес направлен наружу. Соответственно, утиральный угол развала – это когда верхний край колес направлен внутрь, к центру автомобиля.

Важно понимать, что наибольшая площадь касания колеса с поверхностью дороги будет только в условиях нулевого угла развала. В идеальных условиях шина должна была бы использовать все 100% своей поверхности для соприкосновения с дорогой

На практике такое возможно только при езде по ровной, почти идеальной дороге. Меняется ситуация с соприкосновением и при выполнении поворотов, маневров. В такие моменты, силы стараются выдернуть колесо, создают сильную нагрузку на внешний край покрышки.

Таким образом, все новые автомобили всегда получают или нулевой развал, или небольшой отрицательный (стойки МакФерсон). Положительным развал колес делается на порядок реже. Гоночные автомобили, особенно те, что участвуют в дрифте, всегда получают исключительно отрицательный развал колес. Это обеспечивает им наилучшее пятно контакта с дорогой. Тоже самое касается и автомобилей для кольцевых гонок.

Значения отрицательного развала на четырех колесах одной машины могут быть разными. Как правило, передние колеса получают более сильное отклонение от нуля, так как нагрузка на переднюю ось выше. Такой автомобиль будет намного лучше управляться. В сухом остатке, отрицательный развал компенсирует действие крена авто, гарантирует максимально возможное сцепление и позволяет стабильно и без происшествий переходить с одного виража на другой.

За повышенную устойчивость машины приходится кое-чем расплачиваться. В первую очередь сильно увеличивается износ резины, особенно ее внутренней кромки. Разгоны и торможения также становятся менее устойчивыми при выполнении их на прямом участке дороги. Также любая неровность дороги скажется на устойчивости автомобиля.

Не забудьте поделиться с друзьями!

Сход-развал колёс. Что это и для чего?

Если мысленно провести одну линию вдоль вертикальной плоскости колеса и вторую вдоль плоскости его вращения, то мы сможем увидеть угол развала, который отвечает за положение колёс при движении автомобиля в повороте, за чёткость его прохождения.

Угол развала

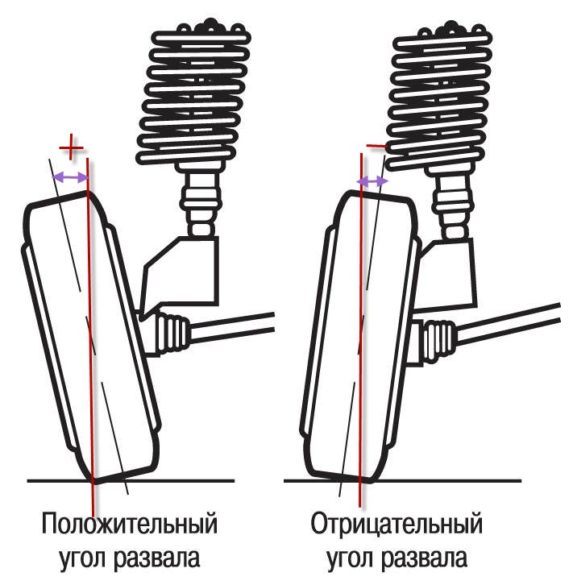

Положительное и отрицательное значение угла развала

Теперь поиграем воображением, смотря на автомобиль сверху. Проводим линии плоскости вращения колёс и линии направления его движения. Здесь мы можем наблюдать угол схождения колёс, который придаёт нашему автомобилю стабильность движения и его дальнейшую предсказуемость.

Угол схождения

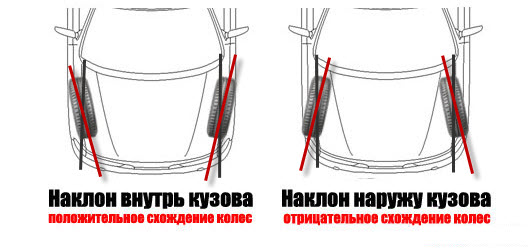

Положительное и отрицательное значение угла схождения

Чтобы осознавать всю значимость процесса регулировки развала-схождения, необходимо понимать, что от правильности установки колёс автомобиля зависит его устойчивость во время движения (склонность к опрокидыванию и заносам), курсовая устойчивость (управляемость и манёвренность), экономическая составляющая (увеличенный ресурс шин и экономия топлива).

Нужно ли нагружать машину при сход-развале?

Очень часто на форумах поднимается вопрос – нужно ли при сход-развале загружать автомобиль. Сторонники этой идеи аргументируют тем, что нет никакого смысла регулировать углы установки колес на пустой машине, ведь обычно в ней находится как минимум водитель.

Случается, что при регулировке сход-развала у водителя требуют сообщить его вес, а также сколько пассажиров он обычно возит и где они сидят. После такого у многих складывается впечатление, что в других местах просто халтурят и не хотят тратить время и силы на загрузку.

Прежде, чем разбираться в данной ситуации, следует учесть, что большинство современных легковых автомобилей создаются для движения по обычным дорогам, а не по гоночной трассе. При этом количество и расположение пассажиров, а также багажа может быть разным. Но даже в ситуации, когда единственный пассажир сидит за водителем, а груз расположен в левой части багажника, управление автомобилем должно оставаться достаточно комфортным и безопасным.

В целом ответ на данный вопрос можно прочесть в книге Й. Раймпеля «Шасси автомобиля»:

* Снаряженное состояние автомобиля – без груза (пассажиров) с заполненными емкостями системы питания, смазки, охлаждения, с комплектом инструментов и принадлежностей, предусмотренных производителем согласно эксплуатационной документации, включая запасное колесо.

Во всех остальных случаях, когда производитель прямо указывает на необходимость загрузки (как в случае с BMW) или иных определенных действий при измерении углов установки колес, следует руководствоваться данными требованиями, поскольку именно под них производитель производит расчет значений углов развал-схождения.

Иногда можно столкнуться с тем, что во время регулировки развальщик повисает на подрамнике или иных элементах подвески. Это совершенно правильное действие – таким образом он смотрит динамику изменения углов установки колес (в основном схождения) при небольшой нагрузке, что позволит ему выставить оптимальные для данного автомобиля углы.

Чтобы иметь возможность выполнять регулировку сход-развала на самых разных легковых автомобилях, в нашей мастерской имеется 270 килограммов грузов, которых достаточно, чтобы соответствовать требованиям любых производителей по загрузке автомобиля при измерении и регулировке углов установки колес.

Угол развала

Угол развала – это угол заключенный между плоскостью колеса и вертикальной плоскостью, параллельной оси автомобиля и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Он необходим, чтобы обеспечить перпендикулярное расположение колес при движении автомобиля нагруженного автомобиля по отношению к поверхности дороги при наличии зазоров в шарнирных соединениях и деформации деталей переднего моста под действием масс передней части автомобиля. При установке колес с углом развала сила реакции дороги в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем наружный, что разгружает наружный подшипник колеса, а значит, уменьшает толчки, передаваемые на рулевой механизм.

При поперечном наклоне оси повернуть колесо всегда труднее, чем вернуть его в исходное положение – движе­ние по прямой. Это объясняется тем, что при повороте колеса передняя часть автомобиля приподни­мается на небольшую величину, и водитель прила­гает сравнительно большое усилие к рулевому колесу.

При возвращении управляемых ко­лес в положение, соответствующее дви­жению по прямой, масса автомобиля помогает поворачиванию колес и води­тель прикладывает к рулевому колесу небольшое усилие.

Однако при наличии развала колесо стремиться катиться от продольной оси автомобиля по дуге вокруг точки «О» пересечения продолжения оси колеса с плоскостью дороги. Для устранения этого явления колеса устанавливаются со схождением, т. е. не параллельно, а под некоторым углом к продольной оси автомобиля.

Нарушение угла развала колес приводит к одностороннему износу протектора шины. Если угол развала больше нормы, изнашивается наружная сторона протектора и, наоборот, если он меньше нормы – внутренняя сторона протектора. Кроме того, значительная разница в углах развала правого и левого колес вызывают увод автомобиля в сторону колеса с большим развалом.

В процессе эксплуатации автомобилей углы развала управляемых колес изменяются из-за изнашивания шарниров передней подвески, подшипников ступиц передних колес и деформации поперечины передней подвески.

Принцип действия динамических стендов

Принцип действия динамических стендов следующий. Колеса автомобиля при проезде площадки стенда или вращении на его роликах создают при контакте шин с опорной поверхностью боковую силу, которая фиксируется специальными устройствами. По типу опорно-воспринимающих устройств динамические стенды подразделяются на роликовые (барабанные) и площадочные. Основным недостатком динамических стендов является невысокая точность измерения. С их помощью можно лишь комплексно оценить установку колес, что затрудняет определение поэлементных неисправностей.

Наибольшее распространение в республике Беларусь получили динамические площадочные стенды MINC фирмы «Маха».

Такие стенды представляет собой площадку, имеющую возможность поперечного перемещения. Если колесо автомобиля по своим углам установки расположено не опти­мально, при движении в пятне его контакта с дорогой возникает поперечная сила, которая сместит площадку. Этот сдвиг определяется метрах на 1 километр.

Смещение площадки указывает на общее состояние ходовой части и рулевого управления.

Стенд имеет рамную конструкцию, предназначенную для проезда через его подвижную контрольную платформу колеса в заданном направлении и измерения её горизонтального перемещения в направлении, перпендикулярном направлению проезда.

Основными элементами конструкции стенда являются плита, по которой проезжает колесо проверяемой оси автомобиля, салазки, служащие для перемещения плиты, устройство сдвига. Устройство сдвига связано с измерительной плитой и может передвигаться по направляющим. В свою очередь с устройством сдвига связан измерительный датчик, представляющий собой потенциометр, регистрирующий величину сдвига и направление перемещения плиты при проезде по ней автомобиля.

Нахождение автомобиля на площадке определяется датчиком присутствия, находящимся под подвижной площадкой.

При переезде через измерительную плиту, установленную на уровне пола, она отжимается вправо или влево в зависимости от движения колеса. Это отклонение отображается на экране. Результаты измерений записываются автоматически последовательно (сначала для переднего, а затем для заднего моста) и отмечаются различными цветами.

Зеленым цветом отображаются положительные результаты проверки, увод колеса при этом находится в пределах 0…7 м/км, оранжевым цветом отображается удовлетворительное состояние в пределах 7…14 м/км, красным – неудовлетворительное, если увод составляет больше 14 м/км или результаты увода отрицательные.

Неудовлетворительные результаты проверки свидетельствуют о неисправностях шин, колес, подвески, рулевого управления или на необходимость регулировки углов установки управляемых колес. Площадочные стенды характеризуются высокой производитель­ностью, так как время контроля определяется продолжительностью проезда площадок передними колесами со скоростью 3…5 км/ч.

Для более точного определения углов установки управляемых колес необходимо при­менять статические стенды на отдельном посту.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание!

Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

Зачем нужен \»Сход-развал\» на автомобиле?

Для человека, давно управляющего автомобилем, ответ на этот вопрос известен. Кто хоть раз в жизни поездил на автомобиле с нормально отрегулированным \»сход-развалом\», тот в дальнейшем лучше чувствует автомобиль на дороге и малейшие отклонения углов от нормы. Человек должен отдыхать за рулем и получать удовольствие от вождения. Углы установки колес для того и были придуманы инженерами, чтобы мы с вами в полной мере могли чувствовать себя на дороге комфортно и самое главное — безопасно.

Автомобиль с правильно отрегулированными углами установки колес имеет:

1. хорошую курсовую устойчивость (отклонения от прямолинейного движения минимальны);
2. отличную управляемость;
3. маневренность;
4. комфорт при движении;
5. меньшую склонность к заносам и опрокидыванию в экстремальных ситуациях;
6. хороший накат;
7. экономию топлива;
8. минимальный износ шин.

Автомобиль с сильно нарушенными углами, напротив, может подвести Вас в любой момент. Например, при движении по сухому асфальту вроде бы все нормально, но стоит только внезапно попасть на мокрый или скользкий участок дороги, и ваш автомобиль может вдруг поехать туда, куда вам совсем не хотелось бы. Автомобиль постоянно приходится \»ловить\»(корректировать) на дороге. При этом он становится постоянным фактором повышенного риска не только для водителя, но и для окружающих машин и пешеходов. Вы никогда не задумывались над скупыми строками сводок ДТП, в которых часто звучат фразы, наподобие: \»…не справился с рулевым управлением, очутился на встречной полосе дороги…\» и т.п.? В большинстве случаев это является последствием неправильно отрегулированных углов установки колес. Во всех европейских странах проверка углов установки колес является обязательным пунктом при проведении обязательного технического осмотра.

Еще один важный момент. При покупке подержанного автомобиля (желательно до оформления сделки) мы рекомендуем проверить его на предмет \»геометрии\» ходовой части, так как не секрет, что большинство машин на продажу являются битыми в прошлом. А внешний вид бывает очень часто обманчив. Попадаются даже автомобили собранные из двух половинок, причем сваренные не самым лучшим образом.

Когда необходимо проверять углы установки колес (сход-развал)?

1. После ремонта ходовой части:

• замена рулевых тяг;
• замена рулевых наконечников;
• замена шаровых опор;
• замена маятникового рычага;
• замена рулевого редуктора (рулевой рейки);
• замена рычагов подвески;
• замена сайлентблоков (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена пружин (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена стоек и амортизаторов (после замены происходит изменение клиренса автомобиля, что влечет за собой изменение углов установки колес).

2. После проведения любых работ по изменению клиренса автомобиля:

• установка проставок или утолщенных резинок под пружины подвески;
• установка более коротких или более высоких, либо усиленных пружин подвески;
• изменение клиренса, связанное с заменой аммортизаторов.

3. Появился увод автомобиля в сторону или руль изменил свое положение при движении по прямой.

4. Автомобиль плохо держит дорогу (рыскает), приходится его \»ловить\».

5. Автомобиль \»тупой\» в управлении. Реакции на движения рулем запоздалые. Тугой или слишком легкий руль.

6. При торможении автомобиль тянет в сторону или стремится развернуться на скользкой дороге (при отсутствии неисправностей тормозной системы).

7. При жестком наезде на препятствия, сопровождавшимися погнутостью дисков, пробоем подвески до упоров.

8. Повышенный износ шин.

9. Если у вас разный радиус разворота влево и в право, и Вы хотите выровнять его (иногда это сопровождается задеванием колес за подкрылки при вывернутом руле до упора).

10. Плохой самовозврат руля при выходе автомобиля из поворота.

11. После обкатки нового автомобиля, или если вы недавно купили подержанный автомобиль.

12. Пробег с момента последней регулировки углов установки колес составляет более 15 тыс. км.

13. После сезонной смены шин на автомобилей (\»переобувке\» на летнюю либо зимнюю резину).

Проверка динамической балансировки колес

У легковых автомобилей необходимо периодически проверять динамическую балансировку колес.

При контроле технического состояния шин их осматривают, проверяют давление воздуха, подкачивают шины, удаляют острые предметы, застрявшие в протекторе (стекло, гвозди и т.п.), проверяют зазор между сдвоенными шинами (20—30 мм для шин малого размера и 40—50 мм — большого размера), проверяют состояние вентиля и обода колеса (наличие вмятин, заусенцев и коррозии). Выпуск на линию автомобилей, у которых давление воздуха в шинах не соответствует норме, не допускается.

Для измерения давления воздуха в шинах применяют манометры поршневого или пружинного типа. Манометр поршневого типа прижимают наконечником 1 к вентилю камеры, утапливая золотник. Из камеры воздух поступает по каналу наконечника под поршень 2 и перемещает его, сжимая тарированную пружину 3. Вместе с поршнем перемещается латунный цилиндрический окрашенный в красный цвет экран 4, скользящий по направляющей трубке 5. При отнятии манометра от вентиля поршень под действием пружины 3 возвратится в исходное положение, а экран останется на месте.

В верхней части корпуса манометра имеется окно, закрытое прозрачным целлулоидом, на котором нанесена шкала делений 6. По кромке экрана 4 и шкале 6 определяют давление воздуха в шине. Точность показаний манометра — в пределах цены одного деления шкалы (0,1 или 0,2 кГ/см2).

Поршневые манометры применяют преимущественно в дорожных условиях. Для контроля давления воздуха в шинах в гаражах применяют наконечники с манометром для воздухораздаточного шланга от компрессора или воздушной магистрали. Схема наконечника с манометром пружинного типа приведена на рисунке.

При отпущенной кнопке (положение I) клапан 4 под давлением воздуха, поступающего через штуцер 7 из шланга, соединенного с шиной, а клапан 9 под действием пружины 10 и давления воздуха, поступающего через штуцер 11 из магистрали, прижимаются соответственно к седлам 3 и 8. Манометр 5 в этом случае показывает давление воздуха в шине. При нажатии кнопки 1 (положение II) до отказа воздух из воздушной магистрали поступает к шине.

При неполном нажатии кнопки 1 (положение III) клапан 9 прижмется к седлу 8, а клапан 4 будет находиться при этом в промежуточном положении. В этом положении воздух из шины может выходить наружу и давление воздуха в ней будет снижаться до момента, пока кнопка не займет своего крайнего положения (I). Это дает возможность установить требуемое давление воздуха в шине.

Сжатый воздух для накачивания шин получают из компрессорных установок, а для раздачи воздуха применяют воздухораздаточные колонки.

Воздухораздаточная колонка представляет собой устройство, состоящее из механизма (регулятора давления) контролирующего давление воздуха, до которого должна быть накачана шина, и шланга, автоматически отключающего подачу сжатого воздуха; иногда колонка имеет механизм для автоматического сматывания длинного шланга на барабан.

Автоматические регуляторы давления по принципу действия можно подразделить на пневмомеханические и электромеханические.

В качестве задающего и регулировочного устройства в регуляторах первого типа служат воздушный манометр и пружина, уравновешивающая давление воздуха, и второго типа — электроконтактный манометр. Исполнительным устройством в пневмомеханических регуляторах служит отсечный плоский или шариковый клапан, а в электромеханических — соленоидный электромагнитный клапан. Принципиальная схема регулятора первого типа показана на рисунке. Регулятор давления воздуха устанавливают в требуемое положение поворотом маховичка 1, который сжимает пружину 3; пружина 3 через толкатель 2 давит на диафрагму 4 и далее на клапан 5, который в этом случае будет находиться в открытом состоянии и пропускать воздух из воздушной магистрали в полость под диафрагму.

Поворачивая маховичок 1 при закрытом кране 6, изменяют величину открытия клапана 5 (дросселируя давление воздуха) до тех пор, пока на манометре 7 не установится требуемая величина давления воздуха. После этого открывают кран 6 и сообщают колонку с вентилем накачиваемой шины. Как только в шине будет достигнуто установленное по манометру давление воздуха, под диафрагмой регулятора возникнет избыточное давление, неуравновешиваемое пружиной; при этом диафрагма, прогибаясь вверх, сожмет пружину и освободит клапан 5, который перекроет подачу воздуха из магистрали.

Процесс выставления углов

Для работы в домашних условиях вам понадобятся следующие инструменты и приспособления:

• Набор гаечных накидных ключей;
• Штангенциркуль;
• Прочная нить или леска с крючками на конце – если их нет, то нужно будет придумывать, как привязаться к колесу;
• Два бруска – первый толщиной 6 мм, а второй – 22 мм.

Также может понадобиться специальная или обычная линейка – есть такой метод регулировки тоже.

Прежде чем приступать к установке углов колес, необходимо проверить давление в шинах, убедиться в том, что нет радиального и осевого биения покрышек, люфта подшипников ступиц, люфта на верхних шаровых опорах и свободного хода руля.

При обнаружении чего-то из перечисленного устраняем неисправность. Далее действуем в следующем порядке.

Загоняем автомобиль на ровную площадку, выставляем положение рулевого колеса в режим движения по прямой – для этого нужно проехать пару раз вперед и назад, чтобы понять, что автомобиль никуда не смещается, и прижимаем подвеску, оказывая давление на передний и задний бампер в 50 кгс по несколько раз подряд.

Проверка угла по нити и штангенциркулю

Проверяем углы установки колес. Для этого закрепите рядом с колесом отвес, чтобы он проходил точно по его центру, как это показано на фото выше. Остановите его качение и замерьте расстояние от верхнего и нижнего краев обода до нити. Получившаяся разница будет показателем развала.

Совет! Если штангенциркуля нет, воспользуйтесь обычной линейкой.

ВАЗ 2107 является заднеприводным автомобилем. Для таковых максимальная разница может составлять 4 мм, для переднеприводных – 1 мм.

При этом стоит учитывать, что верхнее расстояние не может быть меньше нижнего – уж лучше пусть будет наоборот. В идеале развал должен быть нулевым для автомобилей с любым приводом.

Если потребовалась регулировка, ослабьте все гайки на поворотном кулаке, сдвиньте деталь в нужную сторону и затяните все, как было.

Чтобы убедиться, что все сделано правильно, повторите измерения, а также проведите его при вывернутых вправо и влево колесах.

Переходим к регулировке схождения.

Брус на 22 мм

Проводим такие же подготовительные мероприятия, как и при регулировке развала.

Далее натягиваем нить между передними и задними колесами так, чтобы она проходила через их центр. Если нить цепляется за подкрылки, то их временно нужно снять.

Колея задних колес на ВАЗ 2107 немного уже, чем у передних, поэтому требуется сделать подкладку из бруска или двух сложенных спичечных коробков.

Затем поворачиваем рулевое колесо так, чтобы нить коснулась покрышки переднего колеса с двух сторон. Если все получилось, то регулировка вам не потребуется.

Теперь перенесите брусок на заднюю часть заднего колеса и добавьте к нему еще 6-ти мм вставку – можно подложить третий коробок спичек. Нить по-прежнему должна касаться покрышки в двух точках. Получилось – отлично, нет – нужна регулировка.

Отрегулировать сход можно гаечными ключами на 13. Для этого ослабляется муфта наружной рулевой тяги.

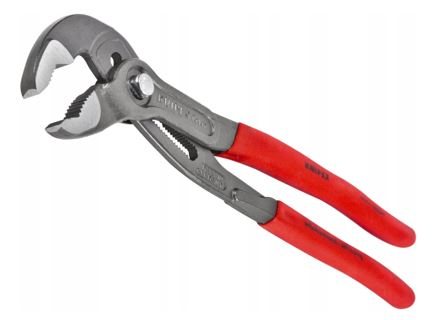

Клещи «Кобра»

Далее клещами по типу «Кобра» нужно ухватиться за муфту и провернуть ее, регулируя тем самым длину тяги. Добиваемся такого положения, чтобы нить коснулась покрышки, как это требуется.

В завершении затягиваем хомуты и повторяем все манипуляции со вторым колесом. Стремимся к показателю совместного схождения в 2 мм.

Признаки нарушения положения колёс

для того, чтобы определить необходимость проведения диагностики, следует руководствоваться следующими признаками:

• если колёса занимают прямое положение, перекладина руля остаётся смещенной в какую-либо сторону от горизонтали;
• на прямом ровном участке дороги, если отпустить руль, машина уходит в сторону;
• на прямом курсе автомобиль «рыскает» и ведёт себя неустойчиво;
• поворот руля отрабатывается с запозданием;
• рулевое управление слишком неподатливо («тугой руль»);
• при исправных тормозах машина при заносится в сторону на резком сбросе скорости;
• на длительных поворотных радиусах колёса касаются подкрылков;
• руль не принимает нормальную позицию при завершении автомобилем поворотного маневра;
• в процессе движения авто покрышки нетипично шуршат;
• шины автомобиля изнашиваются неравномерно (при том условии, что давление в них поддерживается в пределах требуемой нормы).
