Течь масла из под клапанной крышки

Что такое клапанная крышка

Как было сказано выше, по сути, клапанная крышка является защитой блока цилиндров от попадания в него различного мусора, а также вытекания из головки масла. Устанавливается крышка на прокладку головки блока цилиндров, после чего крепится непосредственно к самому агрегату. Крепиться крышка может двумя способами:

• Болтами, которые вкручиваются в головку блока;
• Гайками, вкручивающимися на шпильки.

Особой разницы в надежности двух данных типов креплений нет.

Сверху на клапанной крышке имеется отверстие, которое необходимо для залива масла в двигатель. Оно также герметизируется при помощи пробки-крышки, чтобы избежать вытекания масла.

Выполнена клапанная крышка может быть из пластмассы или металла (от данного варианта уже практически отошли, и такие крышки можно встретить только на старых автомобилях). Стоит отметить, что металлическая клапанная крышка отличалась большей надежностью, но она увеличивала общий вес автомобиля и стоимость, вследствие чего от нее было принято решение отказаться.

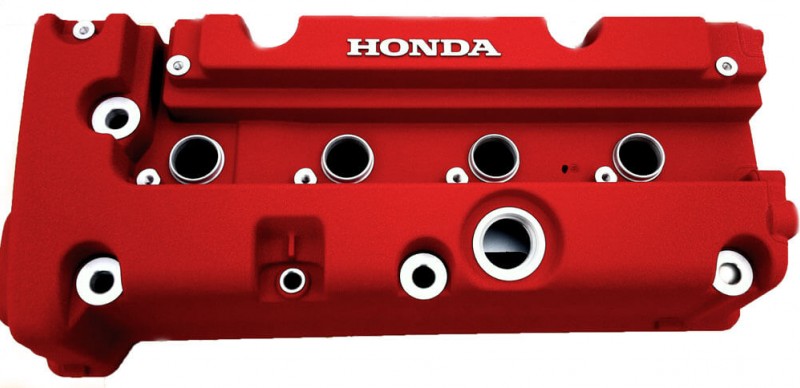

Сама клапанная крышка

Пластиковый элемент при неосторожном обращении можно сломать или разбить. Иногда на нем появляются трещины

Можно попробовать замазать их герметиком, но обычно такой ход не устранял проблему. Оптимальный вариант – отдавать предпочтение металлическим изделиям. Аналог из алюминия прослужит гораздо дольше.

Можно провести диагностику самостоятельно. Снимите крышку, установите ее на ровную поверхность. Если между основанием и самим объектом будет хотя бы небольшая щель, есть вероятность, что прокладка протечет. Некоторые мастера пытаются выводить привалочную плоскость, снимая часть материала можно сделать только хуже, поскольку крышка от этого станет только менее жесткой.

Иногда причиной становится маслозаливная горловина. Именно через нее заливается масло при работах. Из-за нее тоже могут возникнуть проблема. Под крышкой есть еще одна прокладка, которая со временем теряет свою плотность. Масло начинает сочиться при работающем двигателе. На практике это можно увидеть в виде черных пятен. Со временем на такие пятна налипает пыль. Самое простое решение – заменить крышку маслозаливной горловины.

Устранение протечки на примере Шевроле Нива

Конструкция моторов Шевроле Нива практически аналогична устанавливаемой на отечественную машину, потому обладает характерными проблемами. При течи подтяжка гаек и болтов чаще не срабатывает, вынуждая искать альтернативные варианты.

На Шевроле Нива используются жестяные крышки. Во избежание деформации пластины во время подтяжки под гайки устанавливают шайбы-пластины. Это не спасает, но увеличивает срок службы, замедляя процесс деформации. Ремонт в данном случае может заключаться в выравнивании поверхности. Для этого КК необходимо снять, поместить на ровный металл и пройтись по неровностям молотком.

При загрязнении вентиляции вазовского движка Chevrolet Niva, выпрямление КК не станет решением проблемы. Необходимо прочистить всю систему. Крышку при этом может остаться на месте: сапун, нуждающийся в очистке, располагается слева, под отметкой ГБЦ.

Почистить его можно, сняв вентиляционный патрубок и открутив крепление ключом на 13. Сапун нужно промыть в керосине и тщательно вытереть. Очистку следует провести и на месте установки, следя, чтобы грязь не попала в вентиляцию через открытый канал.

Шпильки, гайки и другие соединительные элементы

Часто причиной протечки является неправильная протяжка. Если по какой-то причине возникла необходимость снять клапанную крышку, при установке обратно ее следует хорошо затянуть. Бывает так, что болты и шпильки срываются. Часто речь идет о человеческом факторе, когда из-за приложенных больших усилий резьба срывается.  В таких случаях следует менять соединительные элементы на новые.

 На современных крышках есть металлические втулки под каждый болт. Они необходимы для прижатия специальных прокладок, лежащих в колодцах места крепления. Иногда втулку немного стачивают по длине. Такое действие позволяет лучше прижимать прокладки. Действие в некоторых ситуациях позволяет остановить течь.

Болты, прижимающие крышку к плоскости головки, могут со временем вытягиваться, метал может уставать. Поэтому некоторые профессионалы рекомендуют при каждой замене масла менять и болты.

Рекомендации

Качественное устранение течи предполагает выбор правильной прокладки под крышку. Лучше всего приобретать оригинальные изделия или аналоги от известных производителей. Перед покупкой обязательно изучите предмет, проверьте на эластичность. На нем не должно быть наплывов или других дефектов. Не покупайте, если в материале есть трещины или на вид он выглядит пересушенным.

Если привалочные плоскости не имеют гладкой поверхности, можно использовать герметик. Он лучше обеспечивает соединение и уплотнения. Помните, что срок службы такой прокладки непродолжительный. Если на поверхностях нет дефекта, то дополнительные слои лучше не делать.

В процессе установки и затяжки болтов нужно соблюдать все рекомендации производителя. Затягиваются болты только в определенной последовательности с конкретным усилием.

Рекомендовано:

1. Своевременно заменять масло в двигателе и фильтр.
2. Покупать стоит только качественную смазку.
3. Нельзя допускать попадание в систему смазки грязи, воды и иных технологических жидкостей.
4. При прохождении технического осмотра следует проверять давление в системе.
5. Не допускать перегрева двигателя.

В заключение отметим: если проблема в уплотнителе, то достаточно его просто заменить. При повышении давления проблему устранять сложнее. Иногда помогает прочистка каналов, но чаще всего проблема появляется из-за более серьезных неисправностей, требующих комплексного подхода.

Как часто менять прокладку?

Как и у любого другого уплотнительного материала, у прокладки есть свой ресурс. Резиновые элементы подлежат замене через 40 тысяч километров пробега. Пробковые – более ресурсные и меняются раз в 60 тысяч. Но они немного дороже (примерно на 15 процентов).

Стоит выделить еще один важный нюанс. Производя какие-либо работы с двигателем, которые подразумевают демонтаж клапанной крышки, нужно помнить, что прокладка вторичной установке не подлежит (даже если она почти новая). Этот элемент уже не способен дать такое уплотнение, как в первый раз. Поэтому вы можете столкнуться с проблемами течи сразу же после сборки.

Нужно ли смазывать резиновую прокладку герметиком

Насчет использования герметика мнения автомехаников расходятся. Одни считают его применение недопустимым, другие же, наоборот, утверждают, что только с ним можно достичь полной герметичности. Скажем так, если поверхности крышки и блока цилиндров имеют шероховатости, применение герметика желательно, но только если он будет нанесен аккуратным тонким слоем. Если же поверхности идеально ровные, можно обойтись и без него, ведь еще несколько лет назад никто подобным уплотнителем особо не пользовался. Ну а для автомобилей, где прокладка не предусмотрена конструкцией, без герметика не обойтись.

Как устранить протекание масла

Пластмассовые детали не отличаются повышенной прочностью, потому расколоть или сломать их не представляет особого труда. При повреждении самой КК единственное решение — ее замена. Стоимость ее невысока, а при возможности лучше рассмотреть вариант из металла. Он будет стоить дороже, но прослужит дольше своего предшественника. На некоторых иномарках эта запчасть стоит прилично, потому не забывайте альтернативу — покупку на разборках или б/у.

Слабая затяжка гаек или болтов также способствует образованию течи. Во избежание подобных казусов после установки крышки нужно надежно зафиксировать крепления. Однако, если перестараться, можно сорвать резьбу, что тоже грозит появлению зазоров в точке соприкосновения и, соответственно, протечке. В таком случае придется заменять элементы на новые.

Отечественное производство не отличается качеством: чуть раньше на моделях ваз при съеме гайки выкручивалась и шпилька. Потому при замене и установке деталей на российских авто нужно быть предельно внимательным.

Практически на любой современной КК есть специальные втулки, обеспечивающие плотное прилегание прокладок в отверстиях креплений. Данные прокладки также имеют свойство изнашиваться и требуют своевременной замены. Альтернатива замене — стачивание самой втулки по ее длине. После укорачивания она более сильно прижимает прокладку. Этот способ особую популярность снискал среди владельцев шевроле лачетти.

Износ прокладки масляной крышки (если таковая имеется) легко и быстро выявляется. Он решается покупкой и установкой новой детали. Нужно учитывать, что она присутствует не на всех машинах.

Другие варианты устранения протекания масла

Самый неприятный вариант — нарушение работы поршневого комплекса. Здесь придется, как минимум, менять поршневые кольца и проводить промывку двигателя. В худшем случае потребуется капремонт двс.

Загрязнение вентиляции картера не дает отработавшим газам пройти по намеченному маршруту. Они начинают прорываться в картер, создавая там избыток давления. В итоге, смазочная жидкость может быть примитивно выдавлена через прокладки и сальники. Ее очистка устранит течь.

Использование фальсифицированной жидкости пагубно влияет на состояние сальников, ускоряя их износ. Несмотря на использование износостойких резин при их изготовлении, высокие температуры, злоупотребление промывкой, некачественная смазка, загрязнения разрушают сальники. Для их замены придется снять КПП, сцепление, стартер. Чтобы трудозатраты оправдывали себя, заодно обновляют подшипники коленвала.

Прокладка — в большинстве случаев виновник течи. Помимо резиновых, в продаже имеются пробковые аналоги. Резиновый экземпляр вынужден противостоять высокому температурному режиму, от того со временем высыхает и дает трещины. Они же непременно приведут к течи. Расходник из пробки обладает большей устойчивостью к градусам, соответственно, прослужит дольше.

При самостоятельной замене необходимо снять КК, удалить старую прокладку. Тщательно обработать поверхность крышки автосредством и протереть обезжиривателем. Для лучшей фиксации прокладку лучше посадить с использованием герметика и руководствуясь инструкцией по эксплуатации конкретного авто. Герметик лучше использовать маленькими порциями в точках сгибов. Установка крышки и проверка затяжения болтов будут заключительным этапом.

Как устранить течь из-под клапанной крышки?

Если вся проблема из-за прокладки, то достаточно её заменить новой. Лучше всего выбирать качественный уплотнитель оригинального производства от проверенных временем изготовителей. Прокладка должна быть эластичной, без различных дефектов и повреждений. Клапанная и масленая крышка также подлежат замене. Но здесь у автовладельцев часто возникают трудности с выбором

При замене клапанной крышки обратите внимание на металлические аналоги. Они дороже пластиковых крышек, но намного практичней и надёжней

В случае с повышенным давлением устранять эту проблему будет трудней. Зачастую помогает прочистка забитых каналов. Но бывают и более тяжелые случаи, которые требуют комплексного, профессионального подхода. Во время установки новой крышки клапанов обязательно соблюдайте рекомендуемые производителем условия: последовательность и силу затяжки

Если же замена всех элементов не помогла, прочистка вентиляции картера также, то обратите внимание на редукционный клапан. Этот клапан чаще всего выходит из строя по причине чрезмерного загрязнения

Его достаточно почистить или, в крайнем случае, заменить.

Самый тяжелый случай – проблема с поршневой группой. Если же не помогли все вышеназванные мероприятия и масло продолжает течь, то ничего не остаётся, кроме как проводить ремонт двигателя. О том, что есть неисправности поршневой группы, говорит, как правило, не только утечка масла, но и целый ряд других симптомов: множественные масляные потоки в местах соединения узлов мотора, резкое снижение мощности автомобиля, неустойчива работа силового агрегата на холостом ходу. При всех этих недугах вполне может быть, что поршневые кольца требуют замены.

Что не поможет если течет прокладка клапанной крышки Лачетти

Теперь о мифических способах, которые якобы решают проблему течи прокладки клапанной крышки.

Первый — болты вытягиваются, удлиняются и тому подобное, что не даёт им полностью притянуть крышку. Везде советуют их менять на новые или подпиливать, делая их короче. Цена одного болта у нас сейчас 15 грн., а их 15 штук! Нужно работать на одни болты. Пока насобирал денег — уже нужно менять)))

Простые замеры опровергают данный миф. Вот два болта, слева старый (более 100 тыс.км), а справа новый. Оба закрученные с одинаковым усилием 10Нм

Вот старый

А вот новый

Разница всего лишь 1мм, что можно списать на погрешность.

А вот высота втулки крышки клапанов

Это ж как должен вытянуться болт, чтобы не смочь затянуть втулку, которая длиннее его на целый сантиметр!!! Тем более все знают, что эти болты особо и не перетянешь, так как они сразу ломаются.

В общем, миф так и остался мифом.

Второй — прокладку нужно садить на герметик. Кроме больших проблем при повторной замене и возможности забить маслоприемник в двигателе эта процедура больше ничего не принесет. Как показала практика — реальной и ощутимой пользы от применения герметика нет. Был случай, когда я одному человеку менял прокладку на его авто 5 часов! Из них 4 часа я пытался всё аккуратно очистить от герметика, которым ему нагадили при предыдущей замене прокладки. В итоге, прокладка всё-равно потекла, а при замене было потрачено кучу времени и нервов.

Третий — сточить втулки на крышке клапанов, чтобы сильнее прижать прокладку. Честно сказать, я таким кардинальным методом не пытался решить проблему течи, потому что нередки случаи, что после этого крышка лопается и это уже совсем другие проблемы.

Течь масла из под клапанной крышки

В автомобиле есть места, где утечка наиболее вероятна: прокладка крышки клапанов, датчики давления масла, масляные фильтры, сливные пробки.

Чтобы справиться с резинкой на клапанной крышке, начните со снятия. Обезжирьте поверхности быстрым очистителем или спиртом. В некоторых авто крышки железные и откручиваются с трудом. Часто они являются причиной неравномерного распределения давления по системе. Возьмите молоток, которым можно вручную подбить стороны гайки, но не увлекайтесь, иначе вместо детали вы получите железный блин.

На клапанной крышке Вы увидите тонкую резиновую прокладку с отверстиями, соответственно ее и нужно поменять.

Перед установкой детали на место, смажьте поверхности соприкосновений маслом, чтобы избежать повреждения резьбы.

Решение проблем с масляным фильтром и датчиком давления

Датчики — частое место утечки моторного масла. Если дело в них, то проблему не решить, кроме как их заменить.

Высокое давление в системе смазки двигателя

Перед измерением давления масла необходимо уточнить, какой параметр считается нормальным для конкретного типа ДВС. Информацию можно прочитать в профильной технической литературе

 Обратите внимание на аварийную лампочку давления масла на приборной панели. Однако при повышении давления лампочка не загорится

Потребуется жидкостной манометр. Сначала следует выкрутить датчик давления масла, установить манометр, замерить давление масла в двигателе. Если показания укажут на превышение показателя, тогда течь из-под клапанной крышки является закономерным результатом. Высокое давление бывает по разным причинам:

Проблемы с вентиляцией. Из-за этого газы накапливаются в моторе, создается избыточное давление. Масло начинает давить из-под крышки. Иногда неполадка случается из-за забитой сетки маслоотделителя, закупорки штуцеров.
Загрязнения в системе. Появление отложений в каналах приводит к нарушению давления. Пострадать из-за этого могут и другие элементы. Справиться с ситуацией поможет стандартная промывка смазочной системы и замена масла.
Применение масла с большой вязкостью или его загустение при отрицательных температурах

Моторные масла следует подбирать не только с учетом допусков, но и уделять внимание сезонности. Учитывайте, что при прогреве мотора жидкость становится более жидкой

Поэтому выбирать наиболее подходящий тип следует с учетом состояния двигателя.

Заедание редукционного клапана. Масляной насос всегда имеет определенную производительностью. Это сделано для того, чтобы не допустить снижение давления при износе насоса или при появлении загрязнений. Если клапан будет отрегулирован неправильно, давление в масляной системе повысится. Частой причиной проблемы является подклинивание редукционного клапана.

Шпильки, гайки и другие соединительные элементы

Часто причиной протечки является неправильная протяжка. Если по какой-то причине возникла необходимость снять клапанную крышку, при установке обратно ее следует хорошо затянуть. Бывает так, что болты и шпильки срываются. Часто речь идет о человеческом факторе, когда из-за приложенных больших усилий резьба срывается. В таких случаях следует менять соединительные элементы на новые.

На современных крышках есть металлические втулки под каждый болт. Они необходимы для прижатия специальных прокладок, лежащих в колодцах места крепления. Иногда втулку немного стачивают по длине. Такое действие позволяет лучше прижимать прокладки. Действие в некоторых ситуациях позволяет остановить течь.

Болты, прижимающие крышку к плоскости головки, могут со временем вытягиваться, метал может уставать. Поэтому некоторые профессионалы рекомендуют при каждой замене масла менять и болты.

Рекомендации

Качественное устранение течи предполагает выбор правильной прокладки под крышку. Лучше всего приобретать оригинальные изделия или аналоги от известных производителей. Перед покупкой обязательно изучите предмет, проверьте на эластичность. На нем не должно быть наплывов или других дефектов. Не покупайте, если в материале есть трещины или на вид он выглядит пересушенным.

Если привалочные плоскости не имеют гладкой поверхности, можно использовать герметик. Он лучше обеспечивает соединение и уплотнения. Помните, что срок службы такой прокладки непродолжительный. Если на поверхностях нет дефекта, то дополнительные слои лучше не делать.

В процессе установки и затяжки болтов нужно соблюдать все рекомендации производителя. Затягиваются болты только в определенной последовательности с конкретным усилием.

1. Своевременно заменять масло в двигателе и фильтр.
2. Покупать стоит только качественную смазку.
3. Нельзя допускать попадание в систему смазки грязи, воды и иных технологических жидкостей.
4. При прохождении технического осмотра следует проверять давление в системе.
5. Не допускать перегрева двигателя.

В заключение отметим: если проблема в уплотнителе, то достаточно его просто заменить. При повышении давления проблему устранять сложнее. Иногда помогает прочистка каналов, но чаще всего проблема появляется из-за более серьезных неисправностей, требующих комплексного подхода.

Клапанная крышка – это неотъемлемая часть ДВС, которая нужна, чтобы защищать ГРМ от проникновения влаги и грязи. Помимо этого, крышка клапанов не дает маслу, которое смазывает элементы ГРМ и идет под давлением, забрызгать пространство под капотом. Для пущей герметичности, крышка клапанов прикреплена к ГБЦ через специальную прокладку. В новейших моделях авто, вместо прокладки, используется слой герметика

Если обнаружена течь масла, то крайне важно найти точное место его просачивания

Масло может просачиваться через следующие места:

• через горловину;
• где крышка соединяется с головкой блока цилиндров;
• там, где клапанная крышка крепится к ГБЦ болтами;

Изредка течь можно заметить на корпусе клапанной крышки. Такое может случиться, если крышка была повреждена в процессе эксплуатации, или она изначально была бракованная.

Почему течет масло из-под крышки клапанов?

Сразу скажем, что, если течь масла обнаружена в месте крепления болтами крышки клапанов к ГБЦ, или масло течет из горловины, то причина здесь одна – повышенное давление в системе смазки.

Если же течь обнаружена в месте соединения крышки с ГБЦ, то это – либо высокое давление, либо изношена прокладка между крышкой и ГБЦ.

Прокладка постоянно испытывает воздействие высоких температур, поэтому, с течением времени, она закономерно изнашивается: теряет свою эластичность, растрескивается и перестает плотно прилегать к поверхностям деталей. Для восстановления герметичности, достаточно заменить изношенную прокладку на новую.

Вторая причина течи масла – это уже более серьезный случай. Требуется разобраться: почему в системе поднялось давление? Но, для начала, давление нужно измерить.

Как измерить давление масла

Для циркуляции смазки в ГРМ, масляный насос создает давление. Масло, под этим давлением, циркулирует по масляным каналам внутри двигателя. Для разных двигателей, норма давления масла – разная. Чтобы точно узнать, какое давление масла должно быть у вашего автомобиля, посмотрите эту информацию в Руководстве по эксплуатации вашей машины.

Если давление масла снижается, то сразу же начнет гореть датчик давления масла на приборной панели. А вот определить, по этому датчику, повышение давления масла в системе, не получится, так как он не загорится, при повышении.

Выбор герметика

Хороший качественный герметик должен легко переносить перепады температурных режимов и взаимодействие с моторной смазкой. В продаже встречается 4 вариации герметизирующего продукта:

• мягкий;
• затвердевающий;
• аэробный;
• специальный.

Для применения на КК применяют последний вариант, несмотря на то, что по сути состав и свойства всех типов одинаковые, разница есть лишь в цвете самого вещества. Герметик должен отвечать основным требованиям:

1. Повышенная термостойкость;
2. Устойчивость к взаимодействию с рабочими агрессивными жидкостями — тосолом, растворителем, моторной смазкой, антифризом, растворителем и водой;
3. Механическая устойчивость;
4. Удобная для использования упаковка.

Лучше предварительно ознакомиться с отзывами других автовладельцев, чтобы избежать приобретения некачественного продукта. Поскольку он напрямую влияет на герметичность системы, лучше брать надежный и проверенный вариант. Среди наиболее популярных герметиков выступают:

• Dicro;
• Curil;
• DoneDeal;
• Permatex Anaerobic GM;
• Victor Reinz.

Каковы бы ни были причины течи из-под КК, необходимо оперативно удалить их и в последующем регулярно следить за своим авто. Проверка масла с помощью щупа, информация с датчика, осмотр пространства под днищем должны стать регулярными мероприятия во избежание серьезных ремонтных работ.

Как поменять прокладку самостоятельно?

Рассмотрим данную процедуру на примере ВАЗ 2108-2115. Для этого нам понадобится рожковый и торцевой ключ «на 10», минусовая отвертка, новая прокладка и немного времени. Итак, открываем капот и откручиваем болты крепления тросика газа.

Далее торцевым ключом поочередно выкручиваем гайки, что держат клапанную крышку. Вынимаем две стальные шайбы с резиновым уплотнителем. При помощи шлицевой отвертки поддеваем крышку и достаем ее наружу. Очищаем места соединений от остатков старой прокладки. Можно воспользоваться ветошью, смоченной в спирте или бензине. Далее все насухо вытираем и ставим новую прокладку. Сборку производим в обратной последовательности.

Для чего нужна клапанная крышка

Как я уже указал сверху, она банально не дает вылетать моторной смазки в стороны. Ведь клапана и валы, и прочие составляющие ГРМ, смазываются маслом. Без него износ бы был просто огромным и двигатель выходит из строя уже через несколько сотен километров.

Суть простая – масленый насос качает смазку, по специальным каналам, она смазывает не только цилиндры, коленчатый вал (это нижняя часть двигателя, или блок), но и верхнюю часть (головку блока – распред.валы, клапана), также смазывается и цепь ГРМ, если она есть.

Как вы понимаете, если бы клапанной крышки не было, насос просто распылил бы смазку во все стороны, причем очень быстро. А так она встречается с преградой и стекает вниз в поддон, затем опять закачивается и процесс повторяется.
