Сигнализация starline а91: инструкция по установке и эксплуатации

Содержание:

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

  • снять боковые накладки, закрывающие стойки лобового стекла;
  • разобрать декоративный корпус рулевой колонки;
  • демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

  • Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
  • Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
  • Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
  • Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
  • Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
  • Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
  • Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
  • Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
  • Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Starline a91: особенности и цены

  1. Главная особенность, которую имеет сигнализация starline a91– это возможность автоматического запуска авто. Двигатель может заводиться на расстоянии с помощью брелока в заданное время, по температуре или через определенные интервалы времени.
  2. Примечательно, что устройство, в том числе автозапуск с брелка старлайн, продолжают исправно работать в очень большом диапазоне температур: от -45 до +85°C.
  3. Сигнализация имеет диалоговую систему (она уже реализовывалась на starline a62). Система защищает автомобиль от интеллектуального электронного взлома.
  4. Устройство защищено от воздействия радиопомех. Дальность действия брелока увеличена.
  5. Средняя стоимость сигнализации составляет 8000 рублей.

ПОСМОТРЕТЬ ВИДЕО

Дальность связи

Согласно документации Старлайн, дальность связи для сигналок модели А91 должна быть следующей:

  1. Брелок будет принимать сообщения на расстоянии 1800 метров от авто;
  2. Дальность передачи команд составит 600 метров.

Указанные цифры отличаются от действительных не сильно. В одном из обзоров, например, проводили опыт: сигналке подавали команду завести мотор автозапуском, а брелок был расположен на значительном расстоянии.

Алгоритм работы режима «Диалог»

Для модели Starline A91 диалоговый код предусмотрен изначально, поэтому ее полное название звучит так: A91 Dialog.

В каждой сигнализации рассматриваемой модели используются индивидуальные ключи (коды). То есть, уникальным шифрующим кодом снабжен каждый экземпляр системы.

Было замечено, что при подмене антенного модуля, предлагаемого в фирменных комплектах, управление системой можно перехватывать. На диалоговые комплексы Старлайн это правило распространялось тоже.

Антенный модуль, подключаемый шлейфом

Затем, в 2013-м, уязвимость устранили полностью. То есть подменять антенный блок вам никто не будет. Вместо этого для взлома сигнализаций используют кодграббер. Подобной атаке, как ни странно, подвержены и сигналки А91 Dialog. Пример успешной атаки показан на видео.

Комплектация поставки сигнализации Starline A91

Комплект поставки Старлайн А91

Starline а91 dialog поставляется в расширенной комплектацией, состоящей из:

  1. Руководство по установке противоугонной системы.
  2. Инструкция по эксплуатации и использованию.

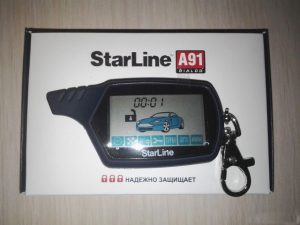

  3. Пульт удаленного управления, оборудованный жидкокристаллическим экраном и имеющий функцию обратной связи.
  4. Аккумулятор для установки в этот пульт.
  5. В комплектацию входит еще один, запасной брелок. Он имеет опцию обратной связи, но экрана у него нет.
  6. Управляющий модуль, выполняющий все функции.
  7. Антенный адаптер с модулем.
  8. Двухуровневый контроллер удара.
  9. Двухсторонний скотч, предназначенный для фиксации приемопередатчика.
  10. Чехол для основного пульта с экраном.
  11. Силовой кабель для подсоединения приемопередатчика.
  12. Провод для подсоединения к блоку управления контроллера чувствительности.
  13. Кнопка для установки на капот.
  14. Сервисная клавиша.
  15. Температурный контроллер. Используется для удаленного старта силового агрегата при определенной температуре.
  16. Главный кабель с 18-контактным штекером. Используется для подсоединения основных компонентов.
  17. Силовой провод питания и электрических цепей, применяющихся для удаленного пуска мотора.
  18. Кабель для соединения с центральным замком, оснащается разъемом на шесть контактов.
  19. Светодиодная лампочка.

Видео обзор комплектации:

Сигнализация Старлайн: автозапуск с брелка и автоматически

В системе автозапуска Старлайн предусмотрена опция интеллектуального запуска ДВС, когда сигнализация для связи между основным блоком в автомобиле и брелком самостоятельно выбирает частоту.

Благодаря таким особенностям осуществить перехват сигнала охранной системы практически невозможно. Особенно это имеет значение в городских условиях и условиях повышенного уровня радиопомех.

Способы запуска ДВС автомобиля:

  • дистанционный запуск (прогревание автомобиля перед началом движения);
  • автоматический запуск (периодический запуск двигателя автомобиля через определенные временные промежутки для поддержания температуры по заданному значению).

Дистанционный автозапуск Starline

Прежде чем рассматривать, как включить автозапуск на Старлайн, необходимо обратить внимание на некоторые особенности. Для правильной настройки автозапуска с брелка необходимо выполнить следующие действия:

  • перевести рычаг коробки переключения передач в положение «нейтраль» (все передачи отключены);
  • повернуть ключ в замке зажигания и достать из замка (двигатель автомобиля заглушен);
  • плотно закрыть двери, крышку багажника и капот автомобиля;
  • включить стояночный тормоз (ручник).

Выполнение все этих условий позволяет завести ДВС автомобиля удаленно. Теперь перейдем к тому, как включить автозапуск на сигнализации Starline. Прежде всего, для установки автомобиля в режим охраны с включенной функцией «автозапуск Starline», необходимо выполнить следующий алгоритм действий:

  • остановить движение автомобиля, не выключая зажигание (двигатель автомобиля заведен);
  • перевести рычаг переключения передач в положение «нейтраль» (передачи выключены);
  • поставить автомобиль на ручной тормоз (стояночный тормоз включен);
  • нажав на брелке кнопку «1», удерживать ее в течение 3-х секунд до момента возникновения звукового мелодичного сигнала;
  • повернув ключ в замке зажигания, достать его из замка (двигатель автомобиля не глохнет);
  • выйдя из автомобиля, убедиться в плотности закрытия дверей, багажного отсека и капота;
  • если все сделано правильно, сигнализация заглушит двигатель и заблокирует двери автомобиля (режим охраны включен).

Итак, дистанционный автозапуск на Старлайн доступен при правильной подготовке автомобиля. Соблюдая весь алгоритм, описанный выше, автомобиль можно завести с брелка разными способами:

  • первый способ — нажав кнопку «1» и удерживая ее в течение 3-х секунд, до появления звукового сигнала быстро нажать кнопку «3»;
  • второй способ – выбрав значок «START», нажать кнопку «2» (актуален для периодического прогрева двигателя в зимнее время года).

Вследствие проведенных действий с брелком:

  • сигнализация делает первую попытку завести двигатель автомобиля;
  • если двигатель автомобиля не завелся с первой попытки, сигнализация делает втору, третью или четвертую попытки (время работы стартера каждый раз увеличивается на 0,2 секунды);
  • если двигатель автомобиля не завелся после четвертой попытки, брелок просигнализирует четыре звуковых сигнала;
  • если двигатель завелся, на дисплее брелка отобразится значок «выхлопные газы» (на разных моделях Starline этот значок может иметь отличия) и габариты автомобиля моргнут три раза в сопровождении сигнала сирены;
  • прогревание ДВС автомобиля будет осуществляться в соответствии с временным промежутком, заранее установленным в настройках (5,10,15 мин и т.д.);
  • за минуту до окончания заданного временного промежутка на дисплее брелка появится значок «r01». Если время закончилось, сигнализация заглушает двигатель и значок на дисплее брелка «выхлопные газы» меняется на значок «r00».

Автозапуск Старлайн по температуре

В зимнее время года у многих автомобилистов возникает необходимость прогревать свой автомобиль в ночное время суток. При настройке автозапуска по температуре необходимо учитывать некоторые моменты: наличия датчика температуры, место крепления датчика и др.

Последовательность выполнения действий включения и выключения автозапуска по температуре:

  • выбрав иконку с градусником и надписью «START» нажать на брелке кнопку «2» (после звукового сигнала на дисплее высвечивается значение устанавливаемого порога температур);
  • при выключении автозапуска по температуре необходимо на дисплее выбрать иконку с градусником и нажать на брелке кнопку «2».

Попав в салон автомобиля, в течение 30 секунд необходимо успеть включить зажигание, вставив ключ в замок и повернуть его. Для полного выхода из режима автозапуска, необходимо отпустить ручной тормоз, при этом габариты автомобиля моргнут один раз, после чего возникнет звуковой сигнал.

Настройка сигнализации Старлайн А91 на автозапуск по температуре

  • выключаем зажигание, шесть раз нажимаем клавишу Valet;
  • включаем зажигание, кликаем Valet еще четыре раза;
  • теперь первая кнопка на брелоке выставит параметр -5 градусов, вторая – минус 10, третья – минус 18. Длительное, а затем короткое нажатие первой кнопки отвечает за установку параметра – 25 градусов Цельсия.

Как выставить автозапуск на брелке по температуре двигателя

Теперь основные параметры выставлены, осталось только активировать функцию автозапуска по температуре:

  • нажимаем длительно третью клавишу, вплоть до второго мелодичного сигнала, который проиграет брелок;
  • еще два раза кликаем на третью кнопку, чтобы курсор на дисплее переместился на иконку с градусником;
  • для активации необходимо один раз нажать на первую клавишу.

Теперь автомобиль будет заводиться при указанной владельцем температуре.

Отключение автозапуска по температуре

Если владелец авто надолго уезжает или автоматический запуск по температуре не является необходимым, то эту функцию можно снять. Процедура происходит аналогичным образом:

  • долго жмем третью кнопку (до второго звукового сигнала);
  • еще два раза нажимаем на третью клавишу коротко, чтобы переместить курсор на пиктограмму градусника;
  • второй кнопкой деактивируем данную функцию.

Инструкция к брелку

С помощью пульта автовладелец может настроить:

  • время;
  • будильник;
  • таймер для обратного отсчета времени;
  • время активации и деактивации будильника;
  • время включения и выключения таймера.

Чтобы произвести настройку текущего времени, выполните действия:

  1. Нажмите клавишу под номером 3 и удерживайте ее. Должен раздаться один мелодичный сигнал, один короткий, затем еще два коротких. После этого иконка часов начнет мигать.
  2. Для увеличения показателей времени нажимается клавиша 1, для снижения – клавиша 2.

Чтобы настроить часы будильника, необходимо единоразово нажать клавишу 3. Для увеличения показателей используйте кнопку 1, для снижения – 2.

Если нужно включить либо отключить будильник, нажмите клавишу 3, но не удерживайте ее. Значок на экране пульта будет моргать. Для активации опции нажимается клавиша 1, для отключения – 2. Аналогичным образом настраивается таймер, только при нажатии надо выбрать соответствующую иконку.

О настройке основных функций с помощью брелка можно узнать из ролика, снятого Александром Ткаченко.

Отсоединение сигнализации Старлайн А6

Эта модель отличается от остального ряда. Автосигнализация Starline A6 или А61 экстренно отключается только по введению персонального кода. Если владелец не знает его, то снять авто с охраны не выйдет. Изначально секретная комбинация сигнализации – 11, однако она может быть изменена. Владелец обязан знать правильное число.

  1. Открываем дверь ключом (работает сигнализация), активируем зажигание.
  2. Нажимаем кнопку Valet то количество раз, которое соответствует первой цифре секретного кода.
  3. Выключаем зажигание и снова его включаем.
  4. Нажимаем клавишу сигнализации Valet количество раз, соответствующее второй цифре секретного кода.
  5. Выключаем зажигание. Аварийка и сирена должны перестать работать. Теперь блокировка снята и можно провести запуск двигателя ключом.

Разблокировка сигнализации Старлайн других моделей также осуществляется за счет введения секретного кода. Владелец должен знать комбинацию цифр.

Инструкция по установке Starline A91 своими руками

Осуществить монтаж системы можно самостоятельно. Ниже инструкция по установке сигнализации Starline А91.

  1. Выбираем место для управляющего блока. Необходимо расположить его в доступном, но закрытом от посторонних глаз месте. Чаще его располагают под накладкой рулевой колонки.
  2. Монтируем сирену сигнализации Starline под капотом автомобиля. Рупор должен находиться подальше от двигателя, чтобы избежать воздействия высоких температур.
  3. Устанавливаем антенну под лобовое стекло. Располагаем блок адаптера Starline дальше от металлических деталей – они могут дать помехи. Подключаем через пятиконтактный штекер.
  4. Укладываем провода. Желательно, чтобы они не соприкасались с высоковольтными кабелями или катушками зажигания.
  5. Монтируем диодный сигнализатор под ветровым стеклом. Через двухконтактный разъем.
  6. Устанавливаем сервисную кнопку. Выбираем секретное место, так как с ее помощью можно осуществить подключение или отключение сигнализации Старлайн А91 без брелка.
  7. Устанавливаем датчик удара. Прикрепляем их к корпусу авто с помощью саморезов, а затем подключаем через двухконтактный штекер.
  8. На капот и багажник устанавливаются концевые выключатели.
  9. Монтируем датчик температуры. Для этого необходимо отыскать черно-оранжевый кабель, провести его в отсек двигателя и соединить с датчиком.

Замена брелка Старлайн А91

Не трудно догадаться, что выход из строя или отсутствие основного брелка  фактически лишает владельца возможности эффективно взаимодействовать с охранным комплексом. Производитель учитывает такую особенность, позволяя  прописать в память блока управления сигнализации новые брелки.

Чтобы это сделать, нужно приобрести совместимое устройство, затем нажать кнопку Valet семь раз, чтобы запустить режим программирования. Далее  двигатель авто нужно завести, выждать, пока прозвучат 7 звуковых сигналов (указывают на то, что запись брелков в память включена).

После нужно взять новый брелок, зажать клавиши 2 и 3, удерживать кнопки до того, пока не прозвучит сигнал подтверждения (однократный). После этого отключается зажигание, габариты авто промигают 5 раз. В результате новый брелок будет прописан в память блока управления, что позволит  владельцу в полной мере использовать все возможности комплекса Starline.

Общие требования к сигнализации

Сигнализация Старлайн А91 наделена параметрами, обеспечивающими безопасные, комфортные условия использования при доступной цене. Надежное функционирование сигнализации Старлайн А91 необходимо увязывать с общими требованиями по ее применению, которые изложены в руководстве по эксплуатации. К главным относятся:

  • Парковка автомобилей должна выполняться с учетом дальности действия брелока;
  • Необходимо учитывать трансмиссию транспортного средства;
  • Обозначены меры безопасности при включении автозапуска, с использованием Старлайн.

В руководстве по эксплуатации изложены последовательность установки, настройки, использования охранной сигнализацией (руководство можете скачать ниже).

Инструкция по эксплуатации сигнализации и работа с жк брелоком

В комплект сигнализации входит сразу три устройства управления:

  • Кнопочный пульт без наличия обратной связи.
  • Устройство с кнопками и обратной связью.
  • Пульт с кнопками, дисплеем и обратной связью.

Но какие кнопки нажимать для автозапуска старлайн а91 и для ее настройки? Об этом ниже.

Как включать охранный режим

Для активации режима охраны необходимо выключить зажигание автомобиля. Далее нужно нажать кнопку 1. После этого прозвучит сигнал, и включатся габаритные огни. Если все двери закрыты, включится мигающий охранный индикатор. Если какая-то из дверей не была закрыта, то устройство даст соответствующий сигнал.

Как настраивать автозапуск сигнализации по времени

Чтобы активировать функцию запуска по «будильнику», необходимо убедиться в том, что на брелоке правильно задано время. Инструкция по эксплуатации автосигнализация старлайн а91 гласит, что нужно зажать кнопку 3 (на ней изображена звездочка) до тех пор, пока не прозвучит третий сигнал.

На дисплее начнет мигать иконка часов. Выставляются часы с помощью первой и второй кнопок. Для переключения на минуты необходимо нажать третью кнопку. Если нажать на нее еще раз, то включится настройка будильника. Время автозапуска выставляется аналогично. На этом настройка автозапуска старлайн а91 завершена.

Как перепрограммировать заводские настройки и активировать датчики температуры

Для изменения настроек температуры необходимо войти в режим программирования. Для этого нужно выключить зажигание, нажать на сервисную кнопку 6 раз, после чего запустить двигатель (соответственно, для выхода из режима, достаточно его заглушить). Теперь можно установить нужные температурные значения. Далее можно выйти из программного режима и поставить авто на сигнализацию с автозапуском.

На автомобилях с МКПП потребуется включить «программную нейтраль». Инструкция по эксплуатации сигнализация старлайн а91 говорит, что для этого необходимо поставить автомобиль на ручник, после чего зажать на брелоке кнопку с замком на 3 секунды. Теперь ключ вынимается из замка зажигания.

Следует еще раз нажать на кнопку, после чего активируется сигнализация, а двигатель заглохнет. Далее нужно 2 раза нажать кнопку со звездочкой. На дисплее брелока появится температурное значение.

После еще нескольких нажатий на кнопку, брелок подаст два звуковых сигнала. В нижней части дисплея начнет мигать иконка. Далее следует, нажимая на кнопку со 3, переместиться на иконку термометра. Если нажать на кнопку с замком, то прозвучит еще один сигнал, а на экране появятся данные температуры.

Следует отметить, что инструкция автомобильной сигнализации старлайн а91 и инструкция по эксплуатации сигнализация старлайн а93 очень схожи. Принципы работы распространяются на многие модификации охранных устройств.

Настройка брелка автосигнализации Старлайн

  1. Зажигание включают, защитный режим выключают. Это первый шаг, когда выполняется настройка брелка StarLine.
  2. Защитный режим активируется только 1 кнопкой, которую последовательно и быстро нажимают 7 раз.
  3. Успешное налаживание связи между компонентами отображается как семикратный звуковой сигнал, раздающийся после включений зажигания.
  4. Кнопки 2 и 3 используют одновременно. Их удерживают до появления 1-кратного сигнала у системы.
  5. Зажигание выключается. Пятикратное моргание поворотных огней подтвердит правильность действий. Настройка сигнализации по этой функции завершена.

Включение автозапуска сигнализации

Только мастер может грамотно настраивать автозапуск Старлайн. Он использует установку специального ПИН-кода для реализации функции. Память устройства сохраняет все настройки, заданные производителем. При необходимости дополнительной установки автозапуска настройка сигнализации сбрасывается до первоначального состояния.

В отдельном алгоритме выполняют действия, подготавливая систему для запуска:

  • Сохранение положения в нейтрали для рычага, с которого управляют механической трансмиссией.
  • Извлечение ключа из замка после начала работы двигателя. Мотор оставляют заведённым.
  • Начало работы тормоза в ручном режиме.
  • Закрывают все двери вместе с капотом и багажником.

Удобный вариант – включение автозапуска с брелка, в зависимости от температурного, временного показателя.

Настройка времени

Вопрос решается не такой уж и сложной последовательностью действий:

  1. Ждут появления одновременных двух сигналов звука после зажима третьей кнопки. Затем последуют другие сигналы, их тоже два. Это значит, что закончен вход в настройки часов. На следующем этапе на экране включаются два световых индикатора.
  2. Минуты настраивают, когда однократно нажимают на кнопку 3. Кнопки 1 и 2 нажимаются, соответственно, для увеличения или уменьшения значения.
  3. Активация функции будильника предполагает нажатие на кнопку 3 в следующий раз. Значение часов регулируется 1 и 2 кнопкой.
  4. Значение минут устанавливают повторным использованием кнопки 3.
  5. Будильник активируется, если кнопку 3 применяют снова.
  6. В дальнейшем та же кнопка отвечает за таймер. Кнопки 2 и 3 увеличивают, либо уменьшают имеющиеся значения.
  7. Если на протяжении 5 секунд ни на что не нажимают –настройки сигнализации просто закрываются.

Регулировка громкости звуковых оповещений

В данном случае потребуется инструмент под названием VALET. Сначала зажигание выключают, жмут на кнопку 5 раз, снова включают двигатель. Затем нажимается кнопка 2, за которой следует появление надписи SO UN.

При настройке начинают с зажатой кнопкой 3 на несколько секунд, потом на кнопку слева. Дисплей покажет точную цифру, соответствующую текущему уровню громкости. Нужные уровни настраивают, продолжая регулировку 3 кнопкой. Потом можно начать пользоваться сигнализацией StarLine.

Регулировка чувствительности датчика удара

И здесь нужна кнопочка 3. Достаточно удержания на несколько секунд, потом кнопку отпускают, нажимают повторно. Чувствительность датчиков регулируется кнопка 2 и 3. Последняя нажимается при необходимости сохранить результаты настроек.

Как сбросить настройки брелка?

Иногда нужно забыть предыдущие настройки, чтобы восстановить заводское состояние устройства. И здесь нет ничего сложного, если следовать такому порядку:

  • Включают зажигание, с ключом в замке.
  • На VALET от сигнализации Старлайн надо нажимать 9 или 10 раз. В инструкции к каждой конкретной модели прописано точное количество раз.
  • Включается зажигание, ожидают нескольких звуковых сигналов.
  • Очередное применение кнопки Valet перед тем, как раздаются сигналы в виде звука.
  • Далее идёт кнопка 1. За её нажатием ожидают звуковой сигнал, далее подтверждают действие со сбросом настроек.
  • Когда работа завершится – зажигание снова включают, с поворотными сигналами, моргающими 5 раз. Пульт сигнализации перестраивается.

Настройка дополнительных функций

В автоматическом режиме работают такие возможности, как открывание и закрывание дверей. Иногда используют цифру 10, чтобы отказаться от работы той или иной функции в случае необходимости. Общая конструкция и режимы работы остаются у брелков примерно одинаковыми. Но конкретные различия между моделями всё-таки имеются. Лучше заранее изучить инструкцию для получения более точной информации. Тогда сигнализация Starline не вызовет проблем.

Преимущества охранной системы Starline

Автовладельцы в отзывах о сигнализации «Старлайн А91» отмечают следующие преимущества:

  1. Легкость установки, настройки и управления. Для монтажа системы не требуется наличие специальных навыков, управление осуществляется посредством брелоков с интерактивным и интуитивно понятным меню.
  2. Надежная защита автомобиля. Охрана осуществляется за счет разделения на несколько зон, наличия режима антиугона и широкого спектра функций.
  3. Гибкая настройка: в сервисное меню системы входит 25 параметров.
  4. Сохранение работоспособности в экстремальных условиях при наличии сильных радиопомех.

Настройка чувствительности датчика удара

Принцип работы двухуровневого датчика основан на пьезоэффекте. Он улавливает звуковые колебания, возникающие при ударе по корпусу автомобиля. Для корректной работы он должен быть жестко закреплен к металлической части кузова. В противном случае он будет больше реагировать на шум вокруг, чем на удар.

Настройка заключается в регулировке зоны предупреждения и уровня чувствительности. Для этого нужно включить режим охраны и через 40 секунд слегка ударить по кузову.

Уровни чувствительности датчика удара регулируются двумя короткими нажатиями первой кнопки брелока. Индикация переключения режимов осуществляется световыми и звуковыми сигналами. На жидкокристаллическом дисплее брелока при этом отображаются соответствующие символы.

Сигнализация имеет множество режимов и функций, описание которых не вмещается в формат статьи. Чтобы полностью освоить охранную систему, необходимо тщательно изучить инструкцию.

  • Автор материала
  • Другие материалы

Автор Кристиан

  • Топ 10 лучших смазок для подшипников ступицы — 30.11.2019
  • ТОП 10 марок жидкого стекла для авто — 03.11.2019
  • Дорожные знаки к ПДД на 2020 год в картинках и с пояснениями — 30.10.2019
  • 10 самых ожидаемых кроссоверов в 2020 году — 26.09.2019
  • Сигнализация Аллигатор: полная инструкция по эксплуатации — 26.09.2019

Посмотреть другие статьи

Автозапуск StarLine А91

Реализация автозапуска – полностью аналоговая, так как подключение к CAN-шине автомобиля в StarLine А91 отсутствует даже как опция. Поэтому не рекомендуется применять сигнализацию на современных автомобилях, где требуется усложненная подготовка к запуску (имитация открытия/закрытия водительской двери перед включением зажигания и так далее), а также в случаях, когда аналоговый контроль работы двигателя реализуется с трудностью.

Поддерживаются следующие виды контроля работы двигателя:

тахометрический: сигнализация подключается к любому источнику сигналов, частота которых пропорциональна оборотам двигателя (аналоговый вход тахометра на приборной панели, провода управления с модуля зажигания или форсунок)

ВНИМАНИЕ! На проводе, используемом для снятия тахосигнала, в момент включения зажигания должен быть строго аналоговый 0 («масса»), в противном случае сигнализация не сможет распознать тахосигнал. Кроме того, на автомобилях с малым временем открытия форсунок на холостом ходу (многие современные модели Peugeot/Citroen) при снижении оборотов до холостого хода сигнализация также перестает распознавать тахосигнал с форсунок, в итоге автомобиль в режиме автозапуска заводится только на холодном двигателе и глохнет в момент сброса оборотов, «на горячую» не заводится; контрольная лампа: вывод подключается к любой цепи, переходящей из состояния логического ноля в единицу после запуска двигателя (контрольная лампа генератора, давления масла и так далее)

Способ крайне ненадежный, так как при неисправности генератора будет происходить передержка стартера (после запуска двигателя он будет оставаться включенным до истечения интервала, заданного в настройках), при привязке на датчик давления масла отсечка питания стартера может происходить до фактического момента запуска, особенно зимой; напряжение в бортовой сети: отсечка стартера и определение факта запуска двигателя происходят по росту напряжения питания сигнализации. Способ также может использоваться только в крайнем случае, так как приводит к передержке стартера, особенно с изношенным генератором, а на ряде автомобилей с генераторами, управляемыми бортовыми контроллерами, неприменим в принципе, так как у них присутствует ощутимая задержка между моментами запуска двигателя и прироста напряжения на аккумуляторе (генератор выводится в рабочий режим плавно, в то время как в классических схемах с реле-регулятором начинает давать полный заряд сразу).

Для контроля корректности подключения тахометрического сигнала в сигнализации предусмотрен тестовый режим, благодаря чему установщик может проверить работоспособность контроля работы двигателя «времянкой» до полной зажгутовки цепей сигнализации.

Характеристика сигнализации Старлайн А91

Компактный лёгкий светодиодный прибор прекрасно справляется с задачами охраны автомобиля и оповещения владельца о нарушениях стандартного режима. Он не только предупредит хозяина, находящегося на расстоянии до двух километров от железного друга, о попытке угона, но и поможет с защитой. Специальные встроенные функции автосигнализации Starline A91 заблокируют работу любого существующего кодграббера, используемого авто угонщиком.

Интеллектуальная кодовая защита, основанная на диалоговой подаче информации, обладает возможностью создания индивидуального шифрования передачи информации.

Компания Старлайн на модели A91 впервые использовала принцип разных частот и их частой смены при передаче кодовой информации. Это дало возможность предотвратить перехват и потерю данных.

В сигнализации Starline A91 имеется автоматический запуск двигателя на расстоянии до одного километра от автомобиля, облегчённый поиск его на стоянке, возможность перекрытия радиосигналов и помех за счёт 128 канального трансивера. Улучшенное (по сравнению с предыдущими сериями) соотношение поглощения шума и поступления сигнала, приемлемая цена (от 12 до 15 тысяч рублей) усиливают яркость впечатлений от приобретения сигнализации Starline A91.

В комплектацию входят брелоки с жидкокристаллическим индикатором и без него, позволяющие управлять функциями прибора. Меню на русском языке и три кнопки (на брелоке с ЖКИ) (две на запасном брелоке) создают двухступенчатую систему оповещения и двухуровневую систему открытия дверей.

Все характеристики

Starline A91: датчик удара

Комплектация сигнализации подразумевает наличие нескольких сенсоров, предохраняющих авто от проникновения в салон и не позволяющих нарушителю открыть багажник или капот. Ко всему есть датчик движения или удара. Последний срабатывает от вибрации по кузову и требует точной настройки.

Чтоб провести регулировку чувствительности, по инструкции необходимо:

  • отсоединить контакты аккумуляторной батареи или вынуть предохранитель, отвечающий за освещение салона;
  • ищем место установки датчика удара;
  • отключаем режим охраны и переходим в режим программирования. Прибавить или уменьшить чувствительность можно путем нажатия кнопок;
  • уровень выставляется по значениям от 0 до 10, где 10 – максимальный показатель чувствительности. Можно вовсе отключить датчик удара, однако тогда Starline потеряет часть своих функций.

После настройки следует провести тестовые испытания, осуществив небольшие хлопки по капоту, дверям машины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
