Как снять и открутить шкив коленвала на ваз-2114?

Назначение, устройство и замена шкива коленвала ВАЗ 2110

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

  • уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
  • снижать шум от работы двигателя;
  • вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
  • демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

  1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
  2. Из-под переднего сальника коленчатого вала «погнало» масло;
  3. Облегченный коленвал начал сильно резонировать;
  4. Шкив старого образца или демпфер болтается;
  5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
  6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

  1. Отсоединяем «массу» от АКБ;
  2. Снимаем вентилятор радиатора и гидромуфту;
  3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
  4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
  5. Снимаем шкив с вентилятора радиатора;
  6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
  7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;

11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

Следует знать:

  • для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
  • таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
  • замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

  • Вениамин
  • Распечатать

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

  1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
  2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
  3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Как проверить неисправность датчика прибором?

Несмотря на то, что неисправность датчика, как правило, определяется по вышеуказанным признакам, этого может быть недостаточно для верной диагностики, ведь одинаковые признаки у разного рода поломок. Провалы во время разгона могут наблюдаться и при деформации других деталей, таких как система зажигания или тормозная система, кроме того, подобное встречается при неисправности самого мотора.

Проверить датчик наверняка можно следующим методом:

Покупаем вольтметр (его несложно найти в любом автомобильном магазине) или же, мультиметр, что еще лучше. На мультиметре включаем вольтметровскую функцию, с измерением 200 мВ. Теперь подсоединяем щупы к датчику. А далее самое интересное: берем любую отвертку (обязательно с металлическим стержнем) и проводим отверткой вблизи датчика. Данные на вольтметре изменятся, следите за его данными: если прибор показывает 0.3 В, значит устройство исправно; если показания колеблются – заменяйте датчик без сомнения.

Особенности замены шкива коленвала

Необходимость точной синхронизации работы коленчатого и распределительного валов автомобильного двигателя выдвигает ряд специфических требований к замене шкива коленвала. В частности, рекомендуется применять специальные инструменты или приспособления для проверки степени натяжения ремня ГРМ, силы затяжки гайки (или болта) крепления шкива и для выставления определенного положения коленчатого и распределительного валов. На ремнях ГРМ также присутствуют специальные метки для их правильной установки. На шкив и ремень ни в коем случае не должно попадать масло и другие технические жидкости – кроме негативного воздействия на материал ремня и шкива, они могут привести к проскальзыванию ремня и нарушению синхронизации валов двигателя.

В современных автомобилях часто присутствует специальный датчик положения коленвала, который просто не даст запустить двигатель с неправильно выставленными положениями коленчатого и распределительного валов – это сделано для предотвращения дорогостоящих повреждений кривошипно-шатунной группы, которые могут стать результатом неаккуратного обслуживания.

Одной из главных технических особенностей демонтажа шкива коленвала является сильное затяжение его крепления. Резьба крепления нарезана таким образом, что направление откручивания совпадает с направлением вращения вала и шкива – это сделано для того, чтобы крепление шкива не раскрутилось самостоятельно. Демонтаж шкива коленвала, как правило, возможен только на смотровой яме. При этом часто требуется снятие колеса, ближнего к шкиву коленвала.

При наличии пневмогайковерта снятие крепления шкива коленвала не представляет большой проблемы

Для советских и российских автомобилей существует народный рецепт откручивания крепления шкива коленвала с помощью стартера (ВНИМАНИЕ, мы публикуем этот способ для общей информации, но рекомендуем вам не рисковать своим автомобилем, а доверить замену шкива коленвала квалифицированным и опытным мастерам с соответствующим оборудованием):

  1. Прежде всего, нужно определить, в какую сторону вращается вал и шкив на двигателе вашего автомобиля, и соответственно, в какую сторону вам нужно откручивать крепление шкива.
  2. Смочить гайку (головку болта) специальной жидкостью типа WD-40.
  3. Автомобиль устанавливается на смотровой яме, колеса фиксируются.
  4. Если есть необходимость, снимается колесо, ближнее к шкиву коленвала.
  5. На гайку (болт) коленвала накладывается ключ с длинной рукояткой (либо удлиненной с помощью подручных средств). Ручку ключа необходимо упереть в пол или лонжерон по ходу вращения, убедившись в безопасности такого упора.
  6. Принимаются меры к предотвращению заводки автомобиля (снимается провод или клемма с зажигания, в каждой модели автомобиля свой способ).
  7. Снимается ремень генератора.
  8. Кратковременное включение зажигание приводит к повороту коленвала, рукоятка ключа упирается в пол, гайка (болт) срываются, и далее откручиваются обычным ключом.

Читать дальше: Запуск ракеты falcon heavy

Господа не подскажите номерок на шкив коленвала 2.0 Е 115 л. Машина без кондея. Фото прилогается.

Добавил видео, как его колбасит.

Зачем это нужно?

Для тех механиков, которые не единожды выполняли такую работу, на её выполнение понадобиться не более получаса, для тех, кто выполняет такую работу первый раз, она может растянуться на несколько часов. Они сталкиваются порой с банальными проблемами, но решить их не в состоянии. К каждому авто придаётся инструкция по его эксплуатации и техническому обслуживанию, но в большинстве случаев она составлена таким образом, что понять смысл написанного новичкам очень сложно.

В первую очередь это относится к возможности зафиксировать коленчатый вал в неподвижном состоянии, что весьма непросто иногда выполнить. А это очень нужно сделать, так как производители достаточно сильно затягивают болт или гайку крепления приводного шкива. Неумелое проведение снятия шкива может привести к повреждениям радиатора, кузова или навесного оборудования автомобиля.

Снятие шкива коленвала производится в тех случаях, когда имеется необходимость добраться до механизма газораспределения. Если механизм приводится в движение с помощью зубчатого ремня, то его периодически необходимо подтягивать или менять. Также такая процедура может понадобиться при выходе из строя отдельных деталей этого механизма.

Выполнить фиксацию на машинах с механической коробкой передач довольно просто. Нужно включить первую передачу и затянуть стояночный тормоз, в том случае, когда рядом есть помощник, можно ещё надавить педаль тормоза. Этого будет вполне достаточно для удержания коленчатого вала, теперь можно пробовать отвинтить болт крепления приводного шкива.

Возможные неисправности

Деталь, рассчитанная на использование в течение 10 лет.

Список возможных проблем:

лопнувшая каучуковая прослойка, от которой появляется шум при работе двигателя (признаком служит характерный гур и грм); самопроизвольное откручивание, срезанными деталями; изношенные канавки, которые влияют на преждевременный износ ремней; при биении во время аварии может отколоться часть детали, что влечет дальнейшие поломки (потому после аварии важно проверять техническую исправность автоваза);

Покупая отдельно функциональный диск необходимо выбирать оригинальную деталь, сколько бы она не стояла. Это содействует надежной и долгой работе автомобиля. Даже если простую деталь обточить, то размер может не совпасть.

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

  • монтировкой поддевают со всех боков;
  • при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов

В противном случае, через некоторое время вам нужно подменять все на новое.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

не снимается шестерня коленвала

А там балансировка неважна?

Радиус, на котором сверлятся отверстия, небольшой. Ну и отверстия нужно сверлить симметрично.

А стартером крутануть пробовал? Можно еще пневмогайковертом на шиномонтажке попробовать.

Михыч,туда подлезть просто головкой-проблема,а ты -гайковёрт!)А стартером вообще,шок для двигла.Ключ упрётся в припятствие и ремень будет порван,или сорваны зубья с ремня.В лучшем случае.

Нет преград для патриотов. Подлезть туда очень просто. Надо на шиномонтаже (гайковерт то там будем просить) снять колесо. На упирании ключа в препятствие и основан способ откручивания болта стартером

Другие способы регулировки ролика

Если смотреть со стороны стандартной и должной работы ремня ГРМ, то, натяжной ролик должен находиться ровно посередине шестерней помпы и распредвала. Однако, некоторые владельцы ВАЗ-2114, во избежание сползания ремня, натягивают ролик в сторону, ближе к распределительному валу, таким образом, ремень, получая наибольший изгиб в своей верхней части сильнее фиксируется на своём месте.

Все комплектующие натяжного ролика для ВАЗ-2114.

Не хитрый способ регулировки ремня

Для того, чтобы зафиксировать его в таком положении, необходимо заранее изготовить заготовку в виде полушайбы из алюминия (хорошо подойдёт алюминиевая банка – прим.), которую необходимо зафиксировать между дистанционным кольцом и блоком цилиндров.

Такая необходимость может возникнуть лишь в том случае, когда у дистанционного кольца есть различия в её толщине. Провести её замеры, можно самостоятельно, используя лишь штангенциркуль.

Распределительный и коленчатый вал

Новая шестерня распредвала

Однако, такая процедура может принести результат, если пробег автомобиля на старых запчастях составляет не менее 100 тысяч километров. В ином случае, подобная замена может не принести желательного результата.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

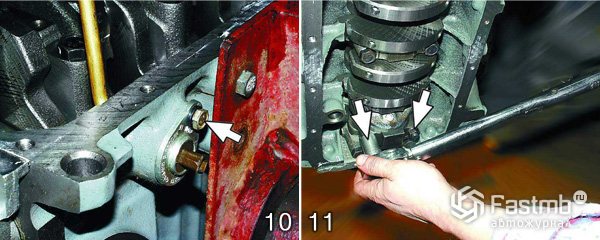

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

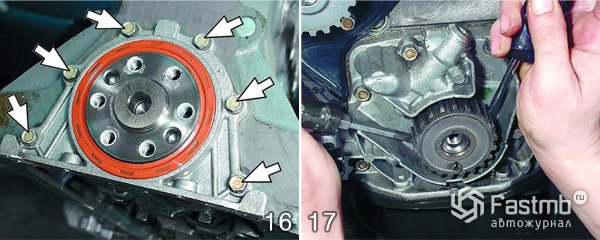

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.
