Справка: система охлаждения двигателя 21083 (2108, 21081)

Содержание:

Радиаторы

Всего их два в системе – основной и печки. Но общая конструкция у них практически одинаковая. Независимо от того, система охлаждения ВАЗ 2109, инжектор установлен или же карбюратор, радиаторы используются одинаковые. Тонкие ячейки, по которым жидкость двигается сверху вниз. Ячейки окружены десятками тончайших пластин, они позволяют увеличить эффективность охлаждения двигателя. Но есть существенные различия в радиаторах.

Во-первых, основной имеет большие размеры по сравнению с радиатором печки. Во-вторых, функции совершенно иные. В-третьих, радиатор охлаждения имеет отверстие для установки датчика-выключателя вентилятора. Для сравнения – обдув радиатора печки можно включить при любой температуре. А вот основной запускается автоматически. Но про это будет рассказано в конце статьи.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Читать дальше: Замена цепи грм рено 19

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Коротко о замене

Процесс замены тосола на моторах ВАЗ 2109 производится или 1 раз в три года, или 1 раз в 60 тыс. км, или (целесообразно) при проведении ремонтных работ с агрегатами системы охлаждения. Маршрут операции выглядит так:

  • снять модуль зажигания (на инжекторных моделях);
  • слить отработанный антифриз;
  • отсоединив шланг подачи ОЖ к дроссельному узлу (инжектор) или к карбюратору, залить новый состав через расширительный бачок;
  • запустить мотор на 1-2 минуты;
  • проверить и, при необходимости, долить антифриз;
  • запустить и прогреть двигатель до температуры срабатывания вентилятора (105-107 градусов);
  • заглушить двигатель, осмотреть систему на предмет отсутствия подтеков, при необходимости – долить тосол до среднего уровня.

Система охлаждения разработана для того, чтобы обеспечивать стабильную работу мотора, который вырабатывает много энергии и постоянно повышает температуру.

Жидкость охлаждения представляет собой определенный состав на спиртовой основе с присадками, который выполняет роль охладителя.

Заливка ОЖ

Как бороться с неисправностями системы охлаждения

Ремонт в большинстве случаев состоит в замене деталей. Находим причину поломки, после чего заменяем неисправную деталь.

  1. Постоянное понижение уровня ОЖ в бачке. Если протекает тосол, нужно провести проверку патрубков системы охлаждения и термостат, какая-то из этих деталей имеет повреждения, замените неисправную на новую.
  2. Возможно, из строя вышел датчик температуры возле блока цилиндров, проверьте его контакты, переподключите. Если не помогло — замените датчик.
  3. Иногда в радиаторе образуется воздушная пробка, которая не дает ОЖ передвигаться по каналам. Как выгнать воздух из системы охлаждения? Прогрейте радиатор и прощупайте рукой в перчатке его тело. Если в каких-то местах он холодный, значит там пробка. Нам понадобится верхний патрубок (шланг), который ведет к радиатору. Заливаем полный бачок тосола, включаем двигатель. Патрубок нужно слегка отгибать, воздух понемногу будет выходить сам. Чтобы воздушная пробка в системе охлаждения пропала, потребуется очень аккуратно проделывать эту процедуру. Воздух выйдет, когда из патрубка польется тосол, а сама трубка нагреется.
  4. Если причина в прокладке головок блока цилиндров, вы можете не сразу обнаружить неисправность. Количество ОЖ в бачке будет постепенно уменьшаться, что практически незаметно. Одним из признаков этой неисправности будет мутный цвет масла, который возникает после того, как тосол попадает в поддон картера.

Отремонтировать подобную неисправность можно таким образом:

  • найдите карбюратор, от которого следует отключить контакты и тросики газа;
  • отключается тросик воздушной заслонки;
  • извлекаются патрубки;
  • снимается трамблер;
  • откручиваются 3 болтовых крепления распределителя ГБЦ;
  • сливается жидкость охлаждения;
  • снимаем все, что мешает добраться до прокладки;
  • крышка снимается после того, как вы открутите 2 гайки и головку;
  • демонтируется старая прокладка, затем устанавливается новая, после чего производится сборка в обратном порядке.

Это самые простые варианты борьбы с неисправностями, которые приводят к перегреву движка ВАЗ 2109. Более сложный ремонт лучше проводить на СТО. Если вы на ходу заметили, что температура ОЖ возросла до 120ºС, единственный способ охладить двигатель — свернуть на обочину и выключить движок при первой же возможности.

Когда же стоит думать о замене?

Утвержденный заводом-изготовителем график, указывает, что замена тосола на ВАЗ 2109 должна производится:

  • 1 раз в три года вне зависимости от пробега;
  • через каждые 60 тыс. км. пробега независимо от времени эксплуатации.

Целесообразность осуществления операции актуальна при проведении работ ремонтно-восстановительного плана с элементами «охлаждающего» контура, подготовка к которым предусматривает слив ОЖ. К таким работам можно отнести замену:

  • радиатора отопителя или теплообменника системы охлаждения;
  • термостата;
  • расширительного бачка;
  • центробежного насоса;
  • датчик температуры тосола.

Опытные механики не рекомендуют откладывать процесс смены тосола на длительное время. Потеря антикоррозионных и моющих свойств, снижение плотности жидкости способны привести к серьезным последствиям, требующим значительно больших капиталовложений, нежели операция по замене ОЖ.

Некоторые особенности системы охлаждения ВАЗ 2109

  • У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.

  • Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
  • Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
  • Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
  • Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
  • Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
  • Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
  • Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
  • В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
  • Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
  • Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
  • Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
  • Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.

Замена антифриза на ВАЗ 2107

Замена антифриза, в отечественных автомобилях ВАЗ 2107, производится со стандартной периодичностью — раз в 2 года или через 60 000 км. Здесь все зависит от того, какое из условий будет выполнено раньше. Кроме того, жидкость необходимо заменить, если она изменила цвет, к примеру, приобрела рыжеватый оттенок.

Какой антифриз лучше, и сколько его заливать?

Перед тем как слить антифриз, вы должны определиться с маркой новой охлаждающей жидкости и приобрести ее, в необходимом объеме. Машинам ВАЗ 2107 требуется 9,85 литра, для полной заправки охлаждающей системы. Это значит, что одной 10-литровой емкости антифриза будет достаточно

При покупке ОЖ, обратите внимание, что некоторые антифризы продаются в виде концентратов и требуют разбавления с дистиллятом, в пропорции 1 к 1

Для замены антифриза, можно использовать следующие типы:

  • Для «семерок» с 1998 по 2002 года выпуска, оптимальный вариант ОЖ G12 красного цвета. Сюда стоит отнести MOTUL Ultra, Лукойл Ультра, Castrol SF и прочие.
  • В ВАЗ 2107, изготовленный в период с 2003 года по 2012 года и далее, рекомендуется к применению антифриз G12+ или G12++ следующих марок — MOTUL Ultra, Castrol Radicool Si, Zerex G.

Процесс замены

Перед тем, как слить антифриз, запаситесь необходимым инструментом. Вам потребуется минимальный набор, в который входит ключ на «тринадцать», группа отверток, тара (именно в нее будет сливаться старая ОЖ), а также 10 л нового состава в канистре.

Замена антифриза начинается со слива старой рабочей жидкости. Для начала, найдите ровную поверхность, для выполнения всех манипуляций. Лучше работать на эстакаде или яме, в гараже. Если ровно поставить машину не удается, допускается подъем передней части немного выше, чем задней (обратная ситуация исключена).

Далее действуйте так:

  1. Демонтируйте, если имеется, защиту двигателя. Для этого, достаточно выкрутить двенадцать крепящих болтов. Также помните о наличии четырех пластмассовых креплений.
  2. Перейдите в салон и переместите в правую сторону рычаг, который отвечает за выход теплого воздуха, из системы обогрева в салоне машине. Как правило, он находится сверху.
  3. Откройте расширительный бачок. Оцените состояние его пробки и, при наличии дефектов, произведите замену.
  4. Откройте заливную горловину, вверху радиатора автомобиля.
  5. Выкрутите пробку, которая закрывает выход ОЖ из блока цилиндров двигателя. Перед тем, как слить антифриз, подставьте пустую тару (ведро или бутылку) для удаления старой ОЖ.
  6. Перенесите емкость или подставьте новую тару под радиатор, после чего откройте его слив. Дождитесь, пока старая ОЖ полностью выйдет из системы.
  7. Отбросьте ремень, который удерживает расширительный бачок. Теперь поднимите бачок вверх, для слива антифриза из подключенной трубки. Остатки ОЖ, в этом случае, выходят через слив в радиаторе.
  8. Оставьте машину на какое-то время, чтобы убедиться в полном выходе охлаждающей жидкости.

Заливка нового антифриза

Теперь перейдите к замене антифриза. Для этого действуйте так:

  • Верните бачок охлаждающей системы на прежнее место и вкрутите пробку на отверстие для слива, блока цилиндров ВАЗ 2107. Сделайте то же самое действие со сливной пробкой на радиаторе — закрутите ее на место.
  • Залейте новый антифриз в радиатор, после чего сделайте эту же работу применительно к расширительному бачку. Следите за положением ОЖ в системе, по контрольным отметкам. Прекратите лить антифриз в случае, когда его линия выше на 3-4 см черточки MIN.

Удаление воздуха из системы

Теперь уберите воздушные пробки из системы. Для этого найдите отводящую, перепускную и подводящую трубки радиатора, после чего, нажмите на них несколько раз, руками.

Можно сделать иначе. Поставьте машину так, чтобы передок был выше, заведите мотор и дайте ему поработать 5-6 минут на ХХ. Теперь верните пробки радиатора и бачка на исходные места. После первого пуска двигателя, еще раз проверьте уровень ОЖ в бачке. Если его мало — выполните доливку.

В завершение, учтите следующие моменты:

  • Замена антифриза должна производиться исключительно на холодном моторе.
  • Помните о токсичности ОЖ, поэтому работу стоит производить только на улице. Допускается выполнение всех манипуляций в помещении, но при наличии хорошей вентиляции.
  • Через трое суток, с момента замены, снова проконтролируйте уровень антифриза. Если требуется, доведите его до нормы.

Расширительный бачок и его пробка

Ну нельзя выделить самый важный элемент системы. Тут каждая мелочь играет чуть ли не главную роль. Даже система охлаждения ВАЗ 2109, карбюратор если установлен в системе впрыска, имеет одну важную деталь – расширительный бачок и пробку. В самом начале упоминалось о том, что в системе поддерживается постоянное давление, за счет которого циркуляция улучшается во много раз. Но это не последнее достоинство герметичного типа охлаждения.

На автомобиле ВАЗ 2109 система охлаждения работает так, что жидкость при высоком давлении закипает не при 100 градусах, а при более высоком значении. А это значит, что угробить двигатель становится сложнее. И поддерживать давление помогает пробка расширительного бачка. В ней установлены два механических клапана – на впуск и выпуск. Первый срабатывает тогда, когда давление в системе снижается до 0,13 Атм. А второй открывается, когда давление становится выше 1,3 Атм. Есть, конечно, небольшие погрешности, это усредненные значения.

Профилактика воздушных пробок

Чтобы сохранить двигатель в порядке и свести к минимуму риск завоздушивания системы, необходимо помнить первое и самое главное правило – автомобиль нуждается в заботливом внимании своего владельца. И проявлением этого внимания должно стать обязательное ежемесячное техническое обследование системы охлаждения автомобиля. Впрочем, это требование означает лишь, что вы будете загонять автомобиль на смотровую яму и обследовать места возможных протечек охлаждающей жидкости, масла и прочих жидкостей. Такие профилактические осмотры можно и нужно делать самостоятельно – вы лучше узнаете свой автомобиль. Кроме того, это поможет вам контролировать расходы на техническое обслуживание и отказываться от операций, которые в действительности не актуальны, и научиться отличать таковые от по-настоящему необходимых.

Кроме того, охлаждающая жидкость в вашем автомобиле должна соответствовать требованиям качества и безопасности. Экономить на ней, равно как и на других расходных материалах для вашего авто не стоит. Ведь это – увеличение рисков не только для автомобиля, но и для вас, а также ваших близких. Полная замена охлаждающей жидкости на автомобилях ВАЗ должна производиться не реже, чем каждые пять тысяч километров.

Технология замены тосола на инжекторных ВАЗ 2109 своими руками

Концепция замены предусматривает слив отработанного состава через специальные отверстия и заполнение системы новым тосолом. Конструкторами предусмотрены два сливных отверстия в системе охлаждения «вазовских» моторов:

  • на левом торце основного радиатора;
  • на передней стенке блока цилиндров.

Проведение замены тосола на моторах ВАЗ 2109 не представляется возможным без предварительного демонтажа модуля зажигания, расположенного на лицевой поверхности блока цилиндров:

  • снять «минусовую» клемму с АКБ;
  • отсоединить провода от свечей зажигания;
  • демонтировать колодку проводов питания модуля зажигания;
  • отвернуть болты, фиксирующие модуля относительно блока цилиндров и картера сцепления;
  • ослабить болт левого верхнего крепления передней опоры мотора;
  • вывести из-под болта кронштейн модуля;
  • изъять из моторного отсека модуль с проводами.

Слив отработанного тосола производится по методике:

  • открыть кран отопителя;
  • соединить расширительный бачок с атмосферой, открутив крышку (при таких условиях обеспечивается быстрое вытекание жидкости из системы);
  • подставить тару и отвернуть пробку в левом нижнем углу радиатора мотора, дождаться окончания стекания жидкости;
  • отвернуть сливную гайку на блоке цилиндров и слить ОЖ из «рубашки».

К сведению. Если сливаемая жидкость грязна и богата на различные включения, систему следует промыть обычной водой:

  • закупорить отверстия для слива;
  • залить воду через расширительную емкость и закрыть ее;
  • завести мотор на 3-4 минуты;
  • заглушить и слить.

Операция повторяется до тех пор, пока отработанная вода не будет чистой.

Изъяв из системы всю жидкость, следует:

  • установить всю сливную арматуру обратно;
  • смонтировать модуль зажигания в обратной последовательности;
  • связать «массу» автомобиля с АКБ;
  • залить новый тосол через расширительный бачок (см. ниже технологию заполнения);
  • запустить двигатель на 1-2 минуты;
  • долить ОЖ и закрыть расширительный бачок;
  • прогреть двигатель до момента срабатывания вентилятора охлаждения и заглушить;
  • при необходимости добавить ОЖ до виртуальной средней отметки (между MIN и MAX).

Жидкостная помпа и термостат

Пожалуй, в системе охлаждения ВАЗ 2109 это главные компоненты. С их помощью осуществляется циркуляция антифриза в нужном направлении. Причем, помпа создает давление, а термостат меняет направление, в зависимости от температуры жидкости. Несколько слов стоит сказать про антифриз. К его качеству нужно относиться внимательно, проводить своевременную замену. Срок службы жидкости не более двух лет, так как именно такое время способны продержаться присадки. При постоянном сильном нагреве они улетучиваются, изменяется состав антифриза, ухудшаются его смазывающие свойства.

В системе охлаждения ВАЗ 2109 помпа располагается с правой стороны двигателя. Производить ее замену нужно каждые 90 тыс. км., при установке комплекта ГРМ. В двигателе девятки особое значение имеет термостат, который направляет антифриз в «нужное русло». Все зависит от того, какая температура. Если она не достигла рабочей (90 градусов), то циркуляция происходит в обход радиатора. Но если же на уровне 90 град., то антифриз попадает в соты радиатора, которые обдуваются потоком воздуха. Последний возникает либо при движении на высокой скорости, либо от вращения крыльчатки вентилятора.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

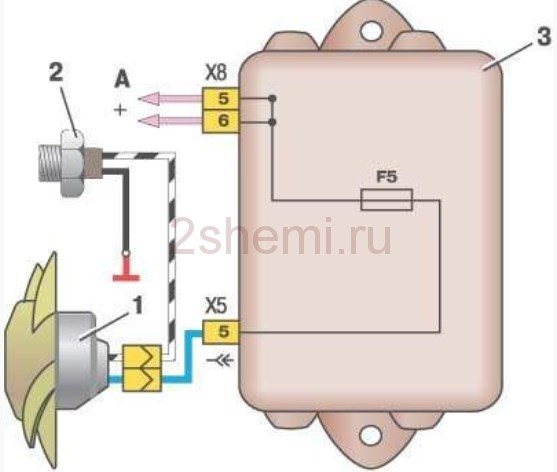

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Особенности работы вентилятора и термостата ваз 21093,2109,21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости — в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Как выгнать воздушную пробку из системы охлаждения

Проводя замену, следует помнить, о том, что воздух в системе ВАЗ 2109 появляется вверху охладительной системы.

До начала работы рекомендуется до упора открыть отопительный кран. 3 способа выгона пробок воздуха, проверенные временем:

Первый способ выгнать воздушную пробку из системы охлаждения

Алгоритм действий как выгнать воздушную пробку из системы охлаждения ваз 2109 карбюратор:

Погреть движок, поднять температурный режим до работающего состояния, выключить и оставить постоять минут на 5. Отсоединить шланг, идущий к подогревающему карбюраторному блоку или патрубку дросселя. Запустить мотор или прокрутить с помощью стартера. Подождать пока из трубки пойдет ОЖ, подсоединить его снова к штуцеру

Нельзя забывать об осторожности и требуемых мерах безопасности, потому как жидкость для охлаждения является горючей

Второй способ выгнать воздушную пробку из системы охлаждения

Алгоритм действий как выгнать воздух из печки ВАЗ 2109:

Данный способ считается радикальным и больше рекомендуется для того как развоздушить печку ВАЗ 2109. Загнать транспорт под уклон, так чтобы капот оказался в задранном положении немного выше багажника. Погреть движок, поднять температурный режим до работающего состояния, заглушить. Отсоединить шланг, идущий к карбюраторному блоку или дроссельному патрубку. Выполнить запуск мотора или прокрутить с помощью стартера. С поступлением охлаждения в шланге подсоединить его к штуцеру.

Третий способ выгнать воздушную пробку из системы охлаждения

Алгоритм выполнения действий как выгнать воздушную пробку из системы охлаждения ваз 2109 инжектор:

Определить месторасположение заслонки дросселя, снять ее. Открутить крышку на расширительном баке, в случае потребности выполнить доливание охлаждайки. Нагнать давление в охлаждающей системе, усиленно подуть в бак. Благодаря, созданному давлению жидкость охлаждения начнет выталкиваться из бачка, подгоняя воздушный затор перед собой в снятую трубку дросселя, появление жидкости будет сигнализировать об удалении пробки.

При необходимости удаление воздуха можно производить неоднократно, пока желаемый результат не будет достигнут. Для удобства и контроля ситуации данную работу лучше делать вдвоем.

Воздушная пробка ВАЗ 2109, что нужно знать, чтобы правильно заменить охлаждение:

  1. Заливку охлаждения делать медленно, небольшими объемами.
  2. При выполнении заливки, зажимать патрубки, проходящие к радиатору и термостату, подкачивая, поступающее охлаждение.
  3. Перед выполнением работ по заливу охлаждения отсоединит шланг на карбюраторном блоке подогрева или патрубке дросселя, это поможет вытеснить нежелательный воздух.

Профилактические меры

Рекомендуется использовать один и тот же антифриз, определенный производителем для конкретной модели автомобилей. Приобретать следует жидкость в проверенном лицензированном магазине, это поможет избежать подделок и последствий от некачественного продукта. Не следует пренебрегать указаниями и требованиями производителей.

Радиатор печки ваз 2109

С наступлением холодов, практически все обладатели ВАЗ 2109 сталкиваются с проблемой не эффективной работы печки. Причин для этого может быть множество, но как одна из основных – выход из строя радиатора печки. Тогда, даже при нормальной температуре охлаждающей жидкости в 90 градусов, в салон будет поступать еле теплый воздух, которого не хватить даже на прямой обогрев лобового и боковых стекол, не говоря уже о создании комфортного микроклимата в салоне автомобиля. Устройство обогрева печки ваз 2109 может выйти из строя или работать с малой производительностью в том случае, если есть воздушные пробки. Судить о наличие такой проблемы можно по холодному воздуху, поступающему из дефлекторов системы охлаждения при полностью открытом кране. Решить эту проблему можно достаточно простым способом: установить передние колеса автомобиля на возвышенность, открыть краник печки до упора и погазовать.

Обнаружение в салоне охлаждающей жидкости может говорить только ободном, радиатор отопителя потерял свою герметичность и требуется его замена. Замену можно произвести самостоятельно, своими руками, не прибегая в очередной раз к помощи специалиста, достаточно хорошо изучить предоставленные фото и следовать рекомендациям:

  • необходимо слить охлаждающую жидкость из системы охлаждения автомобиля, при этом краник на отопителе салона должен быть полностью открытым;
  • снимаем панель приборов;
  • с правой стороны печки находится винт, с помощью которого производится крепление хомута тяги, регулирующей заслонку обогрева лобового стекла – его необходимо отвернуть;
  • отворачиваем три винта, с помощью которых производиться крепление радиатора печки;
  • вынимаем радиатор из корпуса отопителя;
  • ослабляем хомуты крепления шлангов и снимаем их с патрубков радиатора отопителя;
  • при необходимости, производим очистку устройства от пыли, грязи, постороннего мусора.

Установку производим в обратной последовательности.

Очень часто, чтобы уменьшить шум работы вентилятора печки, производя тюнинг автомобиля, его меняют на более совершенную модель

Посмотрев предоставленное видео, можно более подробно понять весь процесс работы.

ЗАМЕНА РАДИАТОРА ВАЗ 2108, 2109, 21099

Замену радиатора стоит производить при потере его герметичности, т.к. запайка не всегда является эффективной. Замену радиатора стоит начинать со слива охлаждающей жидкости. Лучше это делать на остывшем двигателе. Всю жидкость сливать нет необходимости, сливаем непосредственно из радиатора. Сам радиатор удобнее снять вместе с электровентилятором, а потом разъединить.

Начинаем с того, что ключом «на 8» откручиваем защиту двигателя, если она имеется, со стороны сливной пробки радиатора.

Если нет сливного крана, а стоит вентиль, то для того, что бы слить охлаждающую жидкость без потерь, проливаний и т.п., необходимо выкручивать его при закрытой крышке расширительного бачка. Сначала необходимо выровнять давление в системе охлаждения до атмосферного путем открытия крышки бачка.

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

Слегка открывая и закрывая крышку расширительного бачка, регулируем эти самым напор. Далее откручиваем винты крепления корпуса воздушного фильтра:

и хомута воздушного шланга:

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

Обозначения на рисунке следующие: 1. Паровой шланг 2. Подводящий патрубок 3. Хомут подводящего патрубка 4. Хомут пароотводящего шланга

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

Отсоединяем шланги и разъем вентилятора. Вынимаем радиатор вместе с вентилятором и снимаем вентилятор. Для этого ключом «на 8»

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

которые при сборке должны войти в отверстия поперечины. Надеваем патрубки на штуцеры радиатора и затягиваем хомуты. Прикручиваем радиатор и воздушный фильтр. Заливаем охлаждающую жидкость до максимума. При заливке, для уменьшения образования паровых пробок внутри системы охлаждения, необходимо снять шланг со штуцера дроссельного узла:

Принцип работы охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен — 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур — для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
