Устройство рулевой колонки автомобиля

Устройство и принцип работы типичного рулевого управления

На абсолютном большинстве автомобилей рулевое управление реализовано по одинаковому принципу. Конечно, есть отличия (например, тип усилителя руля), но тип общей компоновки не меняется.

Устройство рулевого управления

1. Руль стоит первым в цепочке управления автомобилем. Это не только способ передать сигнал системе управления, в какую сторону и как резко поворачивать, но и способ обратной связи, а также элемент пассивной безопасности автомобиля (в рулевое колесо встраивается подушка).
2. Рулевая колонка – промежуточный элемент между самим рулем и механизмом поворота. На рулевую колонку может крепиться система безопасности, замок зажигания, рычаги включения дворников и поворотников.
3. Следующий на очереди – рулевой механизм, с помощью которого поворот руля (а следовательно, и рулевой колонки) преобразовывается в команду на поворот для рулевых тяг.
4. После того, как рулевой механизм передал усилие на рулевую рейку, в действие приходят рулевые тяги с наконечниками и рычагами. Они соединены с поворотными кулаками передних колес и заставляют их поворачивать в нужном направлении на нужный угол.
5. Чтобы с вождением автомобиля справился любой человек, применяется гидравлический или электрический усилитель руля.

Классификация рулевого управления

Принципиальных отличий между разными типами рулевого управления нет, но часто его классифицируют по типу редуктора рулевого механизма:

Тип редуктора «шестерня-рейка».

Устройство рулевого управления с редуктором типа «шестерня-рейка» 1 — руль; 2 — рулевой вал с шестерней; 3 — рейка; 4 — рулевые тяги; 5 — поворотные рычаги; 6 — колеса.

Это самая распространенная разновидность рулевого редуктора, которая за годы использования показала свою надежность.

Принцип действия очень простой: на рулевом валу (который отходит от рулевой колонки) закреплена продолговатая шестерня. Рулевая рейка имеет зубчатый участок, который входит в зацепление с этой шестерней. При вращении руля шестерня вращается на месте и толкает зубчатую рейку в одну или другую сторону. Соответственно приходят в действие и рулевые тяги.

Передаточное число на рейке может быть неизменным, а может меняться ближе к краям. Получить такой эффект просто: нужно изменить наклон зубьев на рейке. Благодаря этому для поворота на большой угол не нужно «крутить баранку» до посинения, количество оборотов руля для маневра сокращается.

Тип редуктора «червяк-ролик».

Устройство рулевого управления с редуктором типа «червяк-ролик»: 1 — руль; 2 — рулевой вал с червяком; 3 — ролик с валом сошки; 4 — рулевая сошка; 5 — средняя тяга; 6 — боковые тяги; 7 — поворотные рычаги; 8 — колеса; 9 — маятниковый рычаг; 10 — шарниры рулевых тяг.

Этот тип редуктора можно назвать устаревшим, поскольку его давно перестали устанавливать на автомобили. Тем не менее, он еще встречается на старых машинах.

В основе заложена червячная передача, в которой червяк закреплен на дополнительном валу рулевой колонки. При повороте руля вращается червяк и приводит в движение ролик, стоящий с ним в зацеплении.

Сдвигаясь по нарезке червяка, ролик заставляет вращаться вал, на который он установлен и к которому присоединен рычаг рулевой сошки. Вал вращается, рулевая сошка описывает полукруг, приводит в действие остальные элементы рулевого привода (среднюю тягу, маятниковый рычаг, боковую тягу, поворотные кулаки колес).

Винтовой тип редуктора.

Устройство редуктора рулевого управления винтового типа

По принципу действия он очень похож на червячный редуктор. Однако на дополнительном валу рулевой колонки установлен не червяк, а винт. Он входит в зацепление с гайкой, на наружную сторону которой нанесен зубчатый обод. Когда вращается винт, гайка поворачивается в одну или другую сторону и поворачивает рулевую сошку, а она уже направляет остальные компоненты рулевого привода.

В усовершенствованных моделях на винт ставится шариковая шайба, которая служит промежуточным элементом между ним и гайкой. При вращении винта шарики сдвигают шайбу, а она поворачивает гайку. Когда на легковые автомобили начали массово устанавливать гидроусилитель руля (ГУР), червячный редуктор вышел из обихода – к нему ГУР не поставишь. На его место пришел реечный привод, а винтовой «перекочевал» на тяжелые автомобили.

Кроме редуктора, в рулевом механизме могут отличаться типы передачи усилия на управляемые колёса. Более простой считается конструкция с реечным редуктором: от рулевой рейки отходят две рулевые тяги, которые крепятся к поворотным кулакам колес. Для того, чтобы соединение было подвижным, но без люфтов, используются шаровые наконечники.

На редуктор с червячной или винтовой передачей подходит другой тип рулевого механизма. Его называют рулевой трапецией и состоит он из довольно сложной системы рычагов. Сложность конструкции оправдывается большей мощностью, так что рулевая трапеция с винтовым редуктором ставится на грузовые автомобили, в то время как рулевая рейка лучше подходит для легковых.

И, наконец, систему рулевого управления классифицируют по типу усилителя: ГУР, ЭГУР и ЭУР.

1. ГУР – гидравлический усилитель, классический тип. Он и сегодня ставится на автомобили, но постепенно уступает дорогу более современным видам усилителя;
2. ЭГУР – электрогидравлический усилитель руля. В нём электромотор выполняет вспомогательную функцию, в то время как основная работа выполняется гидравликой;
3. ЭУР – электроусилитель, современный способ управлять автомобилем. Электромотор умножает усилие, которое водитель прикладывает к рулю, то есть работает без каких-либо гидравлических элементов.

Основы эксплуатации системы управления

В процессе эксплуатации автомобиля отдельные узлы и агрегаты, входящие в систему рулевого управления, постепенно приходят в негодность. Особенно, это усугубляется в условиях движения по некачественным дорогам

Свою лепту в износ системы вносит и недостаточное внимание водителя, уделяемое профилактике неисправностей, а также низкое качество запасных частей и комплектующих. Далеко не последнюю роль играет и низкая квалификация сервисменов, которым водитель доверяет обслуживание своего автомобиля

Важность системы управления автомобилем обусловлена требованиями общей безопасности дорожного движения. Так, нормы «Основных положений по допуску ТС к эксплуатации…» и пункта 2.3.1 ПДД категорически запрещают движение (даже до автосервиса или места парковки) на транспортном средстве при наличии неисправностей в системе рулевого управления

К таким неисправностям относятся:

• превышение допустимого свободного хода (люфта) руля (10 градусов для легковых машин, 25 — для грузовых, 20 — для автобусов);
• перемещение деталей и узлов системы управления, не предусмотренных заводом-изготовителем;
• наличие незафиксированности в резьбовых соединениях;
• неадекватное функционирование усилителя рулевого управления.

1. тугое вращение или заедание руля;
2. стук или биение, отдающие в руль;
3. негерметичность системы и пр.

Подобные неисправности считаются допустимыми при эксплуатации автомобиля, если не обусловливают отмеченных ранее недостатков системы.

Мне нравится1Не нравится

Устройство

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Схема рулевого управления, несмотря на кажущуюся сложность, отличается простотой. Оптимальность конструкции, объединяющей несколько узлов и агрегатов, обеспечивает надёжное функционирование системы управления.

Система состоит из трёх основных элементов:

1. Специальный механизм, который преобразует вращательные движения в поступательные перемещения приводных деталей.
2. Колонка, идентифицирующая передачу сигнала, поступающего от руля в результате его вращения.
3. Привод, доводящий управляющие функции до управляемых колёс.

ПОСМОТРЕТЬ ВИДЕО

Разобравшись с рулевой колонкой, можно понять, что она состоит из нескольких шарнирных соединений, элементы которых изготовлены из высокопрочной стали. Они размещены в пластиковом корпусе.

Типы конструкций усилителей рулевого привода

Первый тип — элементы расположены близко к рулевому колесу — высокая чувствительность, минимальная длина трубопроводов, компактность (автомобили марок «ЗИЛ», «КамАЗ»).

СИЛОВОЙ ЦИЛИНДР — РУЛЕВОЙ МЕХАНИЗМ — РАСПРЕДЕЛИТЕЛЬ

Второй тип — силовой цилиндр и распределитель далеко от механизма рулевого управления, который установлен автономно — чувствительность ухудшается, большая длина трубопроводов (автомобили марок «МАЗ», «КрАЗ»).

СИЛОВОЙ ЦИЛИНДР — РАСПРЕДЕЛИТЕЛЬ — РУЛЕВОЙ МЕХАНИЗМ

Третий тип — автономное расположение всех элементов — чувствительность хуже, большая длина трубопроводов, но удобна в обслуживании (автомобиль ГАЗ).

СИЛОВОЙ ЦИЛИНДР — РАСПРЕДЕЛИТЕЛЬ -РУЛЕВОЙ МЕХАНИЗМ

Четвертый тип — механизм рулевого управления соединен с распределителем — чувствительность хорошая, большая длина трубопроводов (автомобиль Урал-4320).

СИЛОВОЙ ЦИЛИНДР — РУЛЕВОЙ МЕХАНИЗМ/РАСПРЕДЕЛИТЕЛЬ

Встроенный гидроусилитель автомобиля ЗИЛ. Корпус распределителя крепится к промежуточной крышке картера механизма рулевого управления. Золотник распределителя крепится между упорными шариковыми подшипниками на винте. Золотник представляет собой цилиндр с двумя проточками. Упорные шарикоподшипники стянуты гайкой с подложенной под нее конической пружиной шайбой, обращенной вогнутой стороной к шарикоподшипнику. Длина золотника больше отверстия для него в корпусе распределителя, вследствие чего золотник и винт могут перемещаться в осевом направлении примерно на 1 мм в каждую сторону от среднего положения. Шесть реактивных пружин с реактивными плунжерами с каждой стороны. Пружины стремятся удержать золотник в среднем (нейтральном) положении. Если возникающая при вращении винта осевая сила больше силы предварительного сжатия реактивных пружин, то винт и золотник смещаются вправо или влево (на 1 мм) в зависимости от направления вращения винта, сообщая одну из полостей картера (силового цилиндра) механизма рулевого управления с магистралью высокого давления, а другую со сливным каналом. Масло под давлением (в современных усилителях используется давление 7—15 МПа) воздействует на тот или другой торец поршня рейки, создавая дополнительное усилие, способствующее повороту вправо или влево управляемых колес. При среднем (нейтральном) положении золотника жидкость из наcoca, заполнив обе полости силового цилиндра, вытекает через золотник в бачок гидронасоса.При повороте вправо винт, выкручиваясь из поршня-рейки, вследствие сопротивления, возникающего при повороте колес, стремится сдвинуться в осевом направлении. Как только сдвигающая сила будет больше силы предварительно сжатых пружин реактивных плунжеров, золотник переместится вправо, соединяя магистраль высокого давления с полостью вправо от поршня, а полость слева от поршня со сливным каналом. Поршень-рейка перемещается под действием усилий, возникающих при выкручивании винта и от давления жидкости.В случае поворота колес автомобиля влево золотник под аналогичным воздействием перемещается также влево, соединяя полость слева от поршня с магистралью высокого давления, а полость справа от поршня со сливным каналом.Увеличение сопротивления повороту колес, оказываемое дорогой, вызывает повышение давления в рабочей полости картера и под реактивными плунжерами. Чем больше сопротивление повороту колес, тем с большей силой золотник стремится вернуться в среднее положение. Одновременно с этим возрастает и усилие на рулевом колесе, благодаря чему у водителя возникает «чувство дороги».

Рулевой механизм Active Steering с переменным передаточным отношением

Можно ли изменять передаточное отношение усилия на руле? Этот вопрос особенно актуален при движении автомобиля на высокой скорости, когда не требуется лишняя острота рулевого управления. Ведь небольшие изменения положения руля могут повлиять на движение автомобиля, что непременно заставит водителя волноваться. Чего не скажешь о парковке автомобиля, здесь все наоборот, хочется не крутить руль туда-сюда на большие углы.

Тут на помощь устанавливается рейка с переменным профилем: в нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

Электроусилитель рулевого управления

Схема электроусилителя руля

В рулевого управления (ЭУР) дополнительное усилие при повороте рулевого колеса создается за счет электродвигателя.

Устройство и принцип работы электроусилителя руля

К основным элементам электроусилителя относятся:

• электродвигатель;
• торсионный стержень и вал рулевой колонки;
• рулевой механизм (редуктор);
• датчик положения рулевого колеса;
• датчик крутящего момента;
• электронный блок управления.

При повороте водителем рулевого колеса начинает скручиваться торсионный стержень. Датчик крутящего момента измеряет это закручивание, определяет по нему величину момента и передает данную информацию блоку управления. Последний обрабатывает данные с датчиков ЭУР и соотносит их с показаниями других датчиков автомобиля (скорости, оборотов коленчатого вала и т.д.).

Блок управления вычисляет усилие, которое необходимо приложить, чтобы помочь водителю прокрутить руль, и дает соответствующую команду электродвигателю. Последний воздействует на вал рулевой колонки или рулевую рейку, тем самым облегчая вращение руля.

Преимущества и недостатки ЭУР

Рулевая рейка с электроусилителем

К основным преимуществам электроусилителя можно отнести:

• топливная экономичность – ЭУР не отбирает мощность у двигателя и включается только при повороте руля;
• надежность, связанная с отсутствием гидравлической системы;
• компактность и простота обслуживания;
• возможность регулировать характеристики и настройки рулевого управления;
• возможность реализации автоматического управления автомобилем.

Несмотря на многочисленные плюсы, ЭУР имеет и некоторые минусы. К ним относятся:

• малая мощность при сохранении минимальных габаритных размеров и стоимости;
• возможность перегрева и временного выхода из строя при неблагоприятных условиях движения;
• дорогостоящий ремонт.

Однако следует заметить, что в конструкции современных автомобилей ЭУР постепенно выходит на первое место, вытесняя ГУР.

Активное рулевое управление автомобиля: в чём фишка марки BMW?

Но, с другой стороны, мало кто знает, что на сегодня существует несколько видов усилителей, каждый из которых обладает своими особенностями.

Для чего вообще усилитель руля? Его задача – не только снижение энергозатрат водителя при повороте рулевого колеса. Данная система делает автомобиль более маневренным, удары колес о неровности дороги не так передаются к рукам водителя, да и, в случае прокола шины, становится проще удерживать машину на дороге.

Так, на сегодня существует три основных вида усилителя руля – электрический, электрогидравлический и гидравлический. На первых автомобилях была «гидравлика», и она не потеряла актуальности до сегодняшнего дня. Со временем, появился электрогидравлический усилитель руля, и сравнительно недавно – электрический.

Какой же из них надежнее? Чему лучше отдать предпочтение? Давайте рассмотрим каждый вид подробнее.

Устройство, схема и принцип работы рулевой колонки

Назначение рулевой колонки – передавать поворот (крутящий момент) от рулевого колеса на рулевой механизм (рейку и редуктор либо датчик угла поворота). В принципе, изначально это довольно простое устройство, которое со временем усложнилось и получило дополнительные опции.

Функции рулевой колонки в современном автомобиле:

1. Основная – передача угла поворота от руля на рулевую рейку;
2. Демпфирование ударов и вибрации, которые не погасила подвеска;
3. Фиксация дополнительного оборудования – замка зажигания, устройства блокировки и т.д.;
4. Обеспечение безопасности при ДТП – рулевая колонка складывается при фронтальном столкновении, минимизируя возможные травмы водителя;
5. Регулировка положения для дополнительного удобства.

Устройство рулевой колонки

1 – муфта соединения; 2 – нижний крестовидный (карданный) шарнир; 3 – промежуточный вал; 4 – верхний крестовидный (карданный) шарнир; 5 – вал; 6 – передний (нижний) кронштейн крепления колонки; 7 – труба колонки; 8 – задний (верхний) кронштейн крепления колонки; 9 – посадочное гнездо замка зажигания.

Схема устройства рулевой колонки включает в себя несколько элементов:

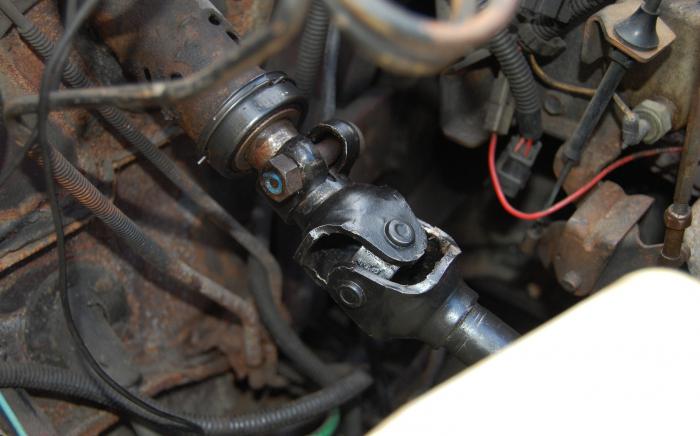

1. Рулевой вал с карданным шарниром – основной несущий элемент. Благодаря шарниру вал может изменять положение без потери функциональности, он же служит дополнительным элементом безопасности;
2. Рулевой демпфер – небольшой амортизатор, гасящий колебания от дорожных неровностей. Помимо удобства он обеспечивает еще и лучшую управляемость;
3. Кожух – защитный пластиковый чехол, соединяющийся с рулевым валом с помощью подшипника;
4. Дополнительные элементы – замок зажигания, подрулевые переключатели, электрические контакты для них;
5. Противоугонный блокиратор;
6. Устройства регулировки положения;
7. Крепежные элементы.

Принцип работы очень прост:

1. При повороте руля основной вал рулевой колонки поворачивается на тот же угол;
2. Дополнительный вал, с которым рулевая колонка соединена карданным шарниром, поворачивается вместе с ней;
3. Далее крутящий момент переходит на рулевой механизм (шестерня-рейка) или считывается датчиком угла поворота;
4. Поворот передается на рулевую рейку, дополнительно усиливается ГУР или ЭУР;
5. От рейки через тяги поворачиваются колёса автомобиля.

Дополнительные функции – это, в основном, различные конструкторские решения для безопасности. Рулевая колонка может складываться за счет карданного шарнира, а также благодаря специально спроектированным точкам излома и деформации.

Рулевой привод

Рулевой привод передает усилие отвала сошки к поворотным цапфам и обеспечивает их поворот на различные углы. Привод состоит из рулевой сошки, продольной и поперечной рулевых тяг и поворотных рычагов. Детали привода обычно изготовляют из углеродистой стали.
 

Рулевой привод состоит, из тяг и рычагов, образуя так называемую рулевую трапецию. Длины плеч рычагов, входящих в эту трапецию, подобраны таким образом, чтобы обеспечивать правильное соотношение углов поворота передних колес автомобиля. Конструкция рулевого привода зависит от типа передней подвески. При независимой подвеске передних колес поперечная рулевая тяга делается разрезной. Это необходимо для того, чтобы рулевой привод не ограничивал перемещение каждого из колес, подвешенных независимо одно от другого.
 

Рулевой привод передает усилия от рулевого механизма к управляемым колесам автомобиля и обеспечивает при его повороте наигзыгоднейшие значения углов поворота колес. К рулевому приводу относятся рулевая сошка, продольная рулевая тяга, верхний рычаг левой поворотной цапфы, правый и левый нижние рычаги поворотных цапф и поперечная рулевая тяга.
 

Рулевой привод включает рулевую сошку, продольную рулевую тягу, поворотные рычаги, поперечную рулевую тягу с наконечниками.
 

Рулевой привод передает усилие от рулевой сошки к передним управляемым колесам и располагается сзади оси передних колес. При повороте рулевого колеса вместе с ним поворачивается рулевой вал с червяком, который через двойной ролик поворачивает вал рулевой сошки, а рулевая сошка перемещает среднюю тягу 6 и через нее — маятниковый рычаг 7 и боковые тяги, осуществляя поворот левого и правого колес. Каждая боковая рулевая тяга состоит из внутреннего 4 и наружного 2 наконечников, соединяемых между собой регулировочной резьбовой муфтой 3, имеющей с одной стороны левую, а с другой — правую резьбу. Такое устройство позволяет изменять общую длину тяг рулевой трапеции при регулировке величины схождения колес. Шарниры рулевых тяг на ВАЗ-2101 неразборные и заполняются смазкой при сборке на весь период эксплуатации. На автомобиле Москвич-412 в шарнирах рулевых тяг устанавливаются пластмассовые вкладыши, не требующие смазки.
 

Рулевой привод ( рис. 125, б) служит для передачи усилия от рулевого механизма к управляемым колесам автомобиля. Детали рулевого привода соединены между собой шарнирами.
 

Рулевой привод служит для передачи усилия от рулевого механизма к передним колесам.
 

Рулевой привод — это система тяг и рычагов, которые в совокупности с рулевым механизмом осуществляют поворот управляемых колес автомобиля. Рулевое управление является одним из наиболее ответственных механизмов автомобиля, от которого зависит безопасность движения.
 

Рулевой привод совместно с рулевым механизмом передает управляющее усилие от водителя непосредственно к колесам и обеспечивает этим поворот управляемых колес на задаваемый угол.
 

Рулевой привод, являясь частью рулевого управления автомобиля, обеспечивает не только возможность поворота управляемых колес, но и допускает колебания колес при наезде ими на неровности дороги. При этом детали привода получают относительные перемещения в вертикальной и горизонтальной плоскостях и на повороте передают усилия, поворачивающие колеса. Соединение деталей при любой схеме привода производят с помощью шарниров шаровых либо цилиндрических.
 

Как устроена рулевая на ГАЗе?

Рулевой механизм ГАЗа собран в корпусе из алюминия. В качестве рабочих элементов выступают винт и шариковая гайка. Также конструкция включает в себя вал-сектор. Винт установлен на двух радиально-упорных подшипниках. Гайка шарикового типа с канавкой внутри смонтирована на винте. Между винтом и гайкой — шарики. Шлицы вала-сектора конической формы, а на них установлена сошка. Также в конструкции есть рулевые тяги, рычаги кулаков, шарнирные тяги.

Регулируют рулевую в том случае, если у рулевого колеса обнаруживается свободный ход. Чтобы отрегулировать зазоры, желательно полностью снять механизм. Дальше требуется снять пластиковую защитную крышку и уплотнитель. Далее ключом на 13 откручиваем болты крышки. Крышка легко снимается. Также снимается и регулировочная прокладка.

Затем снова установим крышку и закрутим ее. После проверки люфта можно перейти к регулировке зазора между гайкой и валом. Для этого на вал устанавливают сошку и, вращая винт регулировки, устанавливают сошку в среднем положении. Дальше остается покачать вал, удерживая его за сошку. Хода быть не должно. Если ход все-таки есть, то снова снимают пластиковую крышку, вынимают пробку, снимают стопорные кольца, тонким инструментом с тупым концом выпрямляют лунки на кромке кольца подшипников вала. Теперь при помощи специального ключа требуется повернуть эксцентриковые кольца подшипников по часовой стрелке.

Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:

a — нейтральное положение; б — перемещение золотника вправо; в — перемещение золотника влево; 1 и 7 — перепускные клапаны; 2 — сапун; 3 и 4 — сетчатые фильтры; 5 — коллектор; 6 — насос; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт механизма рулевого управления; 16 — вал сошки; 17 — картер механизма рулевого управления.

Если водитель перестает поворачивать рулевое колесо, то прекращается и поворот управляемых колес, так как винт перестает вращаться и поступающая в картер механизма рулевого управления жидкость перемешает поршень-рейку с винтом и золотником в исходное среднее положение, при котором прекращается действие жидкости на поршень-рейку.В работе гидроусилителей автомобилей марок «ЗИЛ» и «КамАЗ» много общего, но конструкция гидроусилителя автомобилей марки «КамАЗ» имеет некоторые особенности. Распределитель расположен впереди углового редуктора. В центральном отверстии распределителя размещен золотник, вокруг которого в трех сквозных отверстиях расположено по два цилиндра с центрирующей пружиной между ними, а в трех глухих отверстиях расположено по одному плунжеру с пружиной. Наличие трех плунжеров в глухих отверстиях объясняется следующим. Жидкость, находящаяся в корпусе углового редуктора, действует на три торца реактивных плунжеров, находящихся в сквозных отверстиях, а также на кромку сечения винта по месту его уплотнения, а в полости слева под передней крышкой действуют лишь на торцы трех плунжеров. Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления жидкости при повороте как направо, так и налево со стороны углового редуктора расположены три дополнительных плунжера, общая площадь которых равна площади кромки сечения винта.В одном из плунжеров встроен обратный клапан, который при отказе гидросистемы соединяет между собой магистрали высокого и низкого давления, обеспечивая работу рулевого управления без усилителя. Предохранительный клапан соединяет магистрали нагнетания и слива при давлении жидкости свыше 8 МПа, предохраняя насос от перегрева, а детали от перегрузок. Размещение предохранительного клапана в отдельной бобышке облегчает его регулировку и ремонт.Отдельный гидроусилитель автомобиля МАЗ. Распределитель крепится к корпусу шаровых шарниров и силового цилиндра. Внутри корпуса распределителя имеются три кольцевых канавки: две крайние соединены между собой каналом и с магистралью нагнетания, средняя сообщает магистраль слива с бачком насоса. Две кольцевые канавки золотника соединяются каналами (Одна — с левой, другая — с правой стороны) с реактивными камерами, представляющими собой замкнутую полость. Шаровые пальцы сошки и продольной рулевой тяги закреплены в корпусе шаровых шарниров. Этот корпус фланцем скреплен с корпусом золотника. Шаровые пальцы зажаты пружинами между сферическими сухарями пробкой и регулировочной гайкой. Сухари удерживаются от вращения штифтами, а шаровые пальцы в сухарях могут поворачиваться в некоторых пределах. Внутри корпуса шаровых шарниров в осевом направлении может перемещаться стакан с закрепленным в нем шаровым пальцем сошки. Со стаканом перемещается и золотник, жестко соединенный с ним болтами. На корпус шаровых шарниров навернут силовой цилиндр, в котором помещен поршень со штоком. С одной стороны полость цилиндра закрыта пробкой, а с другой — крышкой. На конце штока имеется головка для его крепления в кронштейне рамы. Полости цилиндра, разделенные поршнем, соединены трубопроводами с каналами в корпусе распределителя, выходящими в полость между кольцевыми проточками.

Виды усилителей рулевого управления

В зависимости от типа конструкции выделяют несколько разновидностей систем рулевого управления.

Реечная. Является самым распространенным типом. Энергия с руля на колеса передается с помощью специальной рейки, которая расположена в поперечной плоскости по отношению к раме и кузову транспортного средства (отсюда и название). Это очень простая, но в то же время чрезвычайно эффективная конструкция, обеспечивающая хорошую передачу поворотного усилия. Имеет ряд недостатков, главный из которых – чувствительность к ударам, возникающим из-за неровностей дорожного покрытия. По этой причине плохо подходит для эксплуатации во время передвижения по пересеченной местности.

Червячная. Как понятно из названия, этот тип системы использует червячную передачу. Она представляет собой совокупность вала с нанесенными на него канавками и зубчатой шестерни. Зубцы последней входят в канавки вала. Таким образом, при повороте вала поворачивается и шестерня. Червяная конструкция имеет целый ряд плюсов – она менее чувствительна к ударам, в отличие от реечной, самостоятельно тормозит поворот, что избавляет автомобилиста от постоянного контроля руля. Главный недостаток этой разновидности – низкий КПД.

Винтовая. Напоминает червячную. Однако вместо вала и шестерни в данном случае используются винт и рейка с винтовой резьбой. При этом полости между деталями заполнены шариками, напоминающими подшипниковыми. В общих чертах принцип действия этой конструкции напоминает схему работы червячной передачи. Однако она имеет ряд преимуществ по сравнению с последней. Основное из них – более высокий КПД. В качестве недостатка подобной конструкции можно назвать ее относительную сложность – в случае износа одного из шариков замену ему придется подбирать точно по диаметру, а это удается не всегда с первого раза. В противном случае возникнет повышенное трение и механизм не будет нормально функционировать. Чаще всего устанавливается на большегрузные автомобили, хотя иногда встречается и на легковых.

В зависимости от наличия усиления системы делят на 4 основных разновидности.

• Без усилителя. В данном случае устройство, делающее поворотное усилие более интенсивным, отсутствует полностью.
• С гидроусилителем. В подобных системах стоит гидравлический усилитель, который работает за счет жидкости под давлением. Является самой распространенной на сегодняшний день разновидностью.
• С электроусилителем. Поворотное усилие делается более интенсивным благодаря электрическим двигателям, которые питаются от бортовой электросети транспортного средства.
• Гибридные схемы. Как правило, сочетают в себе гидравлическое и электрическое усиление.

В зависимости от наличия дополнительных систем узел делят на следующие разновидности.

• AFS (или с активным рулевым управлением). Суть системы в том, что она подразумевает наличие датчика, который передает информацию о передаточном усилии на ЭБУ. После обработки этих сведений блок управления или увеличивает, или уменьшает усилие в автоматическом режиме. В конструкции присутствует планетарный редуктор.
• С динамическим управлением. Принцип работы аналогичен AFS, но вместо планетарного редуктора в данном случае используются электрические двигатели, которые и отвечают за увеличение усилия, передаваемого на колеса.
• С адаптивным управлением. Суть системы в том, что руль не имеет плотной связи с колесами. К нему подключен датчик, связанный с ЭБУ. При повороте он отправляет на блок соответствующий сигнал, а тот, в свою очередь, заставляет поворачиваться колеса. ЭБУ при этом в автоматическом режиме на основе показаний датчиков определяет, какое усилие необходимо применить для выполнения поворота.
