Причины стука рулевой тяги

Не существует конкретных сроков использования автомобильных рулевых тяг. Известно лишь, что в составе рулевого механизма это самая надежная часть. В Сети бытует мнение, что детали служат от 100 до 150 тыс. км, иногда называют цифру 250 тыс. км. Нужно уточнить, что срок службы сильно зависит от манеры езды и состояния дорожного полотна. Совершенно очевидно, что передвижение по плохим дорогам провоцирует быстрый выход из строя рулевых тяг.

Во время каждодневного использования автомобиля нужно быть внимательным: появление посторонних звуков, плохая управляемость – это первые сигналы, говорящие о скором выходе из строя рулевого механизма. Перечислим признаки, по которым можно диагностировать неполадки в рулевой рейке:

• Передвижение по неровностям сопровождается скрежетом и стуком.
• При повороте руля также появляется небольшой стук.
• При неизменном прямом положении руля автомобиль водит по дороге.
• Виден неравномерный износ протектора покрышки.
• Появляется расшатанность и люфт в механизме в целом.
• Начинает постукивать руль.
• Ход руля становится тугим.
• Нарушается целостность пыльника. При проникновении внутрь шарнира песка, влаги и грязи он быстро выходит из строя.

Также часто встречаются неисправности, обусловленные износом креплений. Это касается как рулевых наконечников, так и механизма в целом. Из широко распространенных – облом резьбы. Не проходят бесследно сильные удары подвески – изменяются, гнутся плоскости. Если такое произошло, не стоит тратить время и силы в попытках вернуть первоначальную геометрию детали. Гораздо проще заменить поврежденный элемент. Эксплуатация автомобиля с погнутыми комплектующими рулевой системы запрещена – ведь это напрямую влияет на управляемость ТС.

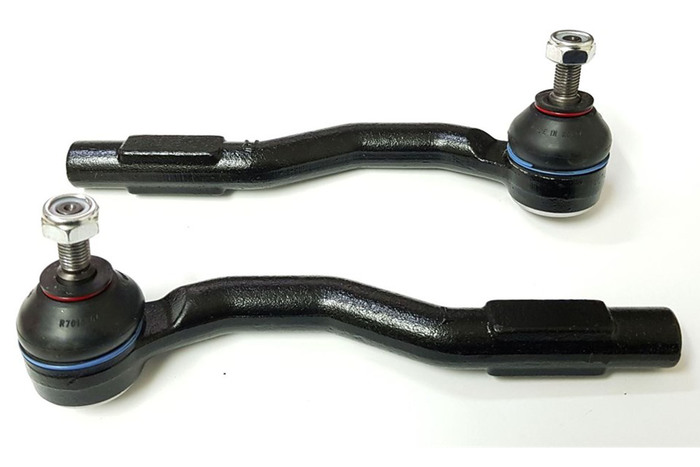

Отдельное внимание нужно уделить наконечнику как составляющей части рулевой тяги. Часто по причине именно его неисправности проявляются вышеописанные признаки

Это происходит из-за выработки пальца или полиуретановой прокладки, удерживающей шарнир. В результате в соединении образуется люфт, наконечники рулевых тяг издают стук.

Металлическое постукивание при вращении руля может наблюдаться не только во время движения, но и на стоянке. Причина этого – незатянутая рулевая тяга с наконечником после проведения развала-схождения. Как определить стук рулевых тяг? Нужно пошатать колесо вправо-влево. Если оно отзывается на усилия и движение сопровождается характерным стуком – дело точно в гайке, которую забыли затянуть.

Замена рулевой тяги

Для ее выполнения потребуется стандартный набор слесарных инструментов, которые наверняка есть у каждого водителя, разве что специальный съемник не помешает, но, в случае его отсутствия можно воспользоваться молотком и небольшим ломиком. Главное, не переусердствовать. Опишем последовательность процесса замены тяги без снятия рулевой рейки:

1. Поднимаем машину домкратом, фиксируем задние колеса, и подставляем подпорку под днище.
2. Со стороны заменяемой рулевой тяги снимаем переднее колесо, после чего откручиваем гайку пальца.
3. Теперь необходимо демонтировать рулевой наконечник, удалив фиксирующий палец. В идеале использовать съемник, который устанавливается на деталь. После чего его гайка затягивается до упора. Далее по поворотному рычагу съемника следует ударить молотком. Если палец не удалось удалить, описанную процедуру следует проделать еще раз. В случае отсутствия съемника можно попытаться демонтировать палец рулевого наконечника при помощи молотка и небольшого ломика.
4. Наконечник прикручен к рулевой муфте. Его нужно открутить. Для этого на обоих элементах предусмотрены грани. Если выкрутить наконечник не получается, необходимо обработать резьбовое соединение жидкостью WD-40, подождать пару минут и продолжить процедуру.
5. Выкручиваем тягу рулевого механизма из посадочного места рейки, предварительно удалив защитный пыльник.
6. Перед тем, как установить новую тягу, следует сравнить ее с демонтированной с автомобиля, и нанести на корпусе пометку. Это поможет во время установки занять тяге необходимое положение, которое после замены будет отрегулировано во время выполнения процедуры «сход-развал».
7. Новая тяга устанавливается в обратной последовательности, при этом заранее необходимо промазать литолом ее резьбу.

Как диагностировать тяги и наконечники самостоятельно?

В большинстве современных машин нет свободного доступа к данным узлам. Производители предусмотрительно устанавливают специальные пластиковые крышки на двигатель, которые не позволяют заглянуть в основные системы. Но на бюджетном транспорте можно легко найти место установки рулевой рейки, а также просмотреть работу наконечников, которые оказываются доступными под колесными арками. Несмотря на такой простой доступ, нужно знать, как стоит диагностировать данные изделия. Иначе процесс проверки не сможет пройти качественно.

Итак, основные особенности диагностики:

• нужно понимать, что в тягах выходят из строя две детали — резьба на месте прикручивания наконечника и сайлентблок, соединяющий тягу с рейкой, если таковой есть в вашей конструкции;
• нужно посадить помощника за руль, попросить его качать рулевым колесом от упора до упора, а самому рукой взяться за тягу, посмотрев, где проявляется небольшой стук, также визуально осмотрите сайлентблоки;
• далее нужно вывернуть колеса до упора влево и подойти к левой стороне, запустив руку под арку, нащупайте наконечник и подергайте за него, люфт может присутствовать только еле заметный;
• такую же операцию повторите с наконечником с правой стороны, повернув руль до упора вправо, обычно этого достаточно, чтобы получить сведения о состоянии данной системы, но это еще не все;
• также внимательно осмотрите все уплотнительные резинки, пыльники и крепежные детали, чтобы на них не было трещин, порывов, следов износа, в ином случае их следует сразу заменить.

Проверять так рулевую систему следует дважды в год. Обычно это делают перед зимним сезоном и после него. Именно зимой неточная работа руля станет причиной значительных проблем с вашим автомобилем и безопасностью поездки. Если же рулевая система работает качественно, то никаких проблем с ее эксплуатацией в любой сезон не будет

Очень важно выполнять диагностические работы внимательно. Вам понадобится качественный фонарик, чтобы увидеть скрытые в различных полостях детали

Вы потратите 10 минут, но зато будете точно знать, что с данными деталями все нормально.

Рекомендации по выбору рулевой тяги

Виды рулевых тяг. Для проведения ремонта рулевого механизма можно использовать тяги двух типов.

1. Оригинальные детали отличаются высоким качеством, надежностью и долговечностью. В эту категорию принято относить запчасти тех производителей, которые поставляют продукцию на конвейеры автозаводов. Некоторые тяги носят название марки машины, хотя делаются на специализированном предприятии. Из-за высокой цены новые оригинальные детали ставят в основном владельцы гарантийных автомобилей. Нередко автолюбители предпочитают покупать б/у детали с разборки, чем ставить новую тягу неизвестного производителя. Но долговечность такого узла может быть небольшой.
2. Неоригинальные рулевые тяги поражают воображение широким диапазоном цен. При этом детали существенно могут отличаться качеством и долговечностью. Производством таких деталей занимаются как известные бренды, так и кустарные мастерские. Главным преимуществом неоригинальной продукции является доступная цена.

Тип рулевой рейки. Выбор рулевой тяги зависит от типа рейки, установленной на автомобиле. Даже на одной и той же модели автопроизводитель может устанавливать несколько разных реек.

Проще всего подобрать тягу по VIN коду. Для этого достаточно ввести набор цифр и букв в компьютер, чтобы получить информацию о своем авто. К сожаленью, не все автопроизводители включают в VIN код данные о типе рулевой рейки. Тогда придется прибегнуть к визуальному осмотру.

Иногда достаточно вооружившись смартфоном сфотографировать бачок гидроусилителя, чтобы продавец-консультант смог определить тип рулевой рейки и, соответственно, модель тяги. Самым точным и простым способом будет принести снятую с автомобиля старую тягу в магазин и подобрать точную копию.

Как определить неисправность рулевой тяги. В автомобиле используется много шарнирных соединений, которые могут издавать стук во время езды по неровной дороге. Чтобы убедиться в том, что изношена тяга, необходимо залезть под автомобиль. Сильно изношенный шарнир определяется при продольном или поперечном перемещении тяги рукой. Еще лучше воспользоваться помощью друга, который будет делать резкие и короткие повороты руля влево и вправо. В этот момент достаточно взяться рукой за тягу, чтобы ощутить характерные стуки.

Мы отобрали в обзор 9 лучших производителей рулевых тяг. Все они реализуют автозапчасти на территории России. При распределении мест учитывалось мнение экспертного сообщества и отзывы отечественных автомобилистов.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Испытание пыльников

Было решено также расширить методику испытаний путем проверки снятых резиновых пыльников рулевых наконечников на морозоустойчивость: чехлы оставляли на сутки при температуре –50 °C, а затем проводилась проверка на потерю эластичности — имитация выносливости в условиях суровой зимы, в которых автомобили в России оказываются достаточно регулярно.

Как бы качественно ни были изготовлены шаровый палец и его обойма, они очень быстро выйдут из строя при попадании на поверхность трения песка, грязи и соли, что гарантированно произойдет при разрыве защитного резинового чехла рулевого наконечника.

Резиновый пыльник практически у всех образцов крепится за счет двух металлических колец-хомутов в предназначенных для этого проточках корпуса. Только у наконечника CTR резиновый пыльник — несъемный: он завулканизирован вместе с металлическим корпусом.

При снятии пыльника с рулевого наконечника марки Zommer мы обнаружили занятный дефект: из-под шарового пальца вверх торчал кусок алюминиевой упаковки, в которую когда-то была помещена смазка. Она закладывается в корпус рулевого наконечника и предназначена для уменьшения трения шарового пальца с полимерным вкладышем. «Программируемое старение» или безразличие сборщика на производстве?

Результаты проверки эластичности после заморозки разочаровали: 80% пыльников треснули или рассыпались при попытке их сжать. Неповрежденными после сжатия остались только защитные резиновые чехлы рулевых наконечников СTR и Febest.

Получается, что те, кто рискнет проехаться на автомобиле в суровую зиму, практически гарантированно будут вынуждены менять рулевые наконечники. Признаемся, экономия на качестве пыльников — достаточно распространенный факт, причем настолько, что закрадываются подозрения в том, что это может быть сделано специально, для увеличения частоты реализации детали.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Продольная рулевая тяга — Большая Энциклопедия Нефти и Газа, статья, страница 3

Продольная рулевая тяга

При регулировке шаровых шарнирных сочленений продольной рулевой тяги ( см. рис. 116) проб ку завернуть до отказа, после чего отвернуть на / 4 — 1 / 8 оборота ( до первого положения, при котором возможна шплинтовка) и зашплинтовать. После регулировки вырезы в сухарях шаровых пальцев должны совпадать и быть концентричны шейке шарового пальца.  

При увеличенном зазоре в шарнирах продольной рулевой тяги следует отрегулировать затяжку шарового пальца. Для этого нужно расшплинтовать пробку И ( рис. 94), завернуть ее до отказа специальной отверткой, имеющейся в комплексе шоферского инструмента.  

На автомобиле ЗИЛ-130 в шарнирах продольной рулевой тяги имеются резьбовые пробки, сжимающие пружины сухарей. Ввертыванием этих пробок устраняют люфт при износе деталей. Для смазки шарниров в головках тяг имеются масленки.  

На автомобилях ЗИЛ в шарнирах продольной рулевой тяги имеются резьбовые пробки, сжимающие пружины сухарей. Ввертыванием этих пробок устраняют люфт при износе деталей. Для смазывания шарниров в головках тяг имеются масленки. В шарниры автомобиля ЗИЛ-4331 при сборке закладывается запас смазки Литол-24, который при эксплуатации не требует пополнения.  

При регулировке шаровых шарнирных сочленений продольной рулевой тяги пробку завернуть до отказа, после чего отвернуть на / 4 — / в оборота ( дс первого положения, при котором возможна шплинтовка) и зашплинтовать. После регулировки вырезы в сухарях шаровых пальцев должны совпадать и быть концентричны шейке шарового пальца.  

Регулировку рулевого механизма проверяют при отъединенной продольной рулевой тяге. Масло из системы должно быть слито. При помощи пружинного динамометра, прикрепленного к ободу рулевого колеса, замеряют усилие при следующих трех положениях.  

Рулевой привод включает рулевую сошку, продольную рулевую тягу, поворотные рычаги, поперечную рулевую тягу с наконечниками.  

При повороте рулевого колеса сошка перемещает продольную рулевую тягу, вызывая одновременно угловое перемещение поворотного рычага, а следовательно, и поворот управляемых колес.  

Рычаг 3 рулевой трапеции с передним концом продольной рулевой тяги закреплен на передней оси. Рама и передняя ось соединены передней рессорой. При движении по неровной дороге всегда возникают относительные колебания рамы и оси.  

Рулевой привод управления состоит из сошки, продольной рулевой тяги и поперечной тяги, присоединенной к рычагам поворотных цапф. Шаровые соединения поперечной тяги и переднего конца продольной тяги выполнены саморегулирующимися. Затяжка шарового соединения заднего конца продольной тяги регулируется ввертыванием пробки тяги.  

В такой же последовательности регулируют задний шарнир продольной рулевой тяги и вторично проверяют зазор в шарнирах тяги.  

В таком же порядке регулируют второй шарнир продольной рулевой тяги. При сборке шарниры рулевых тяг надо обильно смазывать.  

Привод управления передними колесами включает сошку, продольную рулевую тягу, поперечную рулевую тягу и рычаги поворотных цапф. Тяги соединяются с помощью саморегулирующихся шаровых шарниров, которые в эксплуатации не требуют специальной регулировки.  

Для получения необходимого зазора в шаровых соединениях пробки продольной рулевой тяги должны быть завернуты до упора, а затем отвернуты до первого положения, при котором возможно зашплинтовать пробку, но не менее Vs оборота.  

Передача движения сошки поворотным цапфам передних колес осуществляется продольной рулевой тягой. Так как эта тяга соединена одним концом с неподрессоренной передней осью, а другим концом — с подрессоренной рамой, то на обоих концах тяги имеются шарниры, которые допускают свободное перемещение тяги в вертикальном направлении.  

Страницы:      1    2    3    4

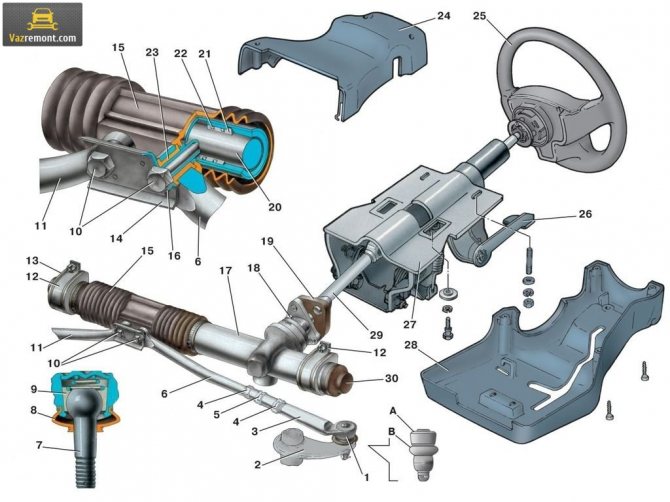

Рулевой механизм: детали и принцип работы

Автомобили модельной линии «Лада Самара» получили травмобезопасное рулевое управление, которое можно регулировать высоте рулевой колонки. В машине ВАЗ 2110 установлен реечный механизм, в который входят следующие детали:

• Стопорное кольцо.
• Руль.
• Кожух.
• Колонка.
• Кронштейн.
• Рычаг регулировки.
• Тяга и наконечники.
• Подшипник вала.
• Верхний вал.
• Отверстие под звуковой сигнал.

Работает рулевой механизм по простому принципу: водитель, поворачивая руль, меняет направление движения автомобиля. Рычаги и валы обеспечивают передачу усилия на ходовую часть ВАЗ 2110. В этой модельной линии электро или гидроусилителя не предусмотрено, поэтому усилий для поворота авто нужно больше, чем на иномарках. Рулевая колонка позволяет регулировать наклон рулевого колеса, настраивается механизм вручную.

Статья в тему: Изучаем признаки поломки бензонасоса, если он не качает топливо

ЭТАПЫ ЗАМЕНЫ

· Ручной тормоз поднять и зафиксировать;

· Рулевую колонку заблокировать, а аккумулятор отключить от питания;

· При помощи какого — либо домкрата, необходимо поднять автотранспорт, дабы для козла было место;

· Далее производим снятие колёс;

· Потом снимем шплинты с оснований гаек наконечников, и откручиваем их;

· Следующим делом необходимо установить и зафиксировать съёмник. После этого берём молоток, и по ушку поворотной тяги наносим удары, так чтобы гайка подтянулось, как можно ближе. Но если расположение рычага не изменяется, то такое действие следует ещё раз повторить;

· Далее нужно демонтировать рулевой наконечник, которой расположен недалеко от муфты. Из-за того, что ранее был деактивирован аккумулятор, попадание искры на плюсовой провод не может быть возможным. Но если у вас возникли проблемы с демонтажем из-за ржавой или окислившейся резьбы, то необходимо применить специальное вещество WD-40;

· Снять пыльник, а также раскрутить с рулевой рейки тягу;

· Специальной смазкой смазываем шарнир, она идет с ним в комплекте;

· А вот для установки новой рулевой тяги, не понадобится много усилий и применение молотка;

· Затем берем, подключаем аккумулятор и закрепляем тормоза, теперь проводим диагностику на их эффективность;

· Потом на новой детали нужно оставить метки, дабы по техпроцессу правильно произвести её крепёж, а также, чтоб без каких — либо проблем добраться на СТО и обратиться к механику. Специалист благодаря этой разметке сделает развал схождения. И для того чтобы избежать проблем в этом моменте, нужно вести счет и знать примерное число оборотом, во — время демонтажа наконечника.

После того, как окончите работу, вам будет нужно провести развал схождения шин. А делается это для того чтобы в дальнейшем не покупать новую резину.

Регулировка, а также проверка сделанной работы:

1. Когда производите проверку, нельзя допустить люфт в самих тягах.

2. Регуляция самого люфта обязана быть в пределах 15 градусов и сделать её нужно именно на рулевом колесе.

3. Ход руля должен быть как плавный, так и беспрерывный, также необходимо, чтоб было одинаковое число поворотов в разные стороны (вправо, влево).

4. Еще нужно убедиться, что руль сам после поворота возвращается в исходное положение.

5. Также рекомендуется через 500-800 км выполнить еще одну регулировку.  Но если возникнут, какие-либо неприятности до этого момента, то регулировку необходимо выполнить сразу.

Итак, если вы прочитали нашу статью, то вы уже понимаете что в целом сам процесс замены рулевой не сложный, а тем более, если выявить неисправность вовремя и следовать вышеуказанным пунктам. Конечно, некоторые проблемы могут возникнуть при покупке новой детали, так, как ее просто нет в продаже, по той причине, что данная кампания такие модели уже не выпускает. Но если вы не уверенны, что справитесь с этим ремонтом самостоятельно, то лучше обратитесь за помощью к специалистам на СТО.
