Правильный процесс регулировки фар на отечественном авто

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

• Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

  Вид спереди, креплений фары

• Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

  Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

• Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

  Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова.  Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Процесс регулировки

Эти работы можно разделить на два этапа – подготовка всего необходимо и непосредственно настройка светового потока. Рассмотрим каждый из них более подробно.

Подготовительные работы

На этой стадии надо проделать следующие действия:

В первую очередь убедитесь, что ваше оборудование работает верно и включается отдельно, а не совместно с ближним светом фар. Если у вас все сделано кустарным способом, переделайте конструкцию так как положено, схема, расположенная ниже, подскажет правильный порядок подключения.

Схема довольно проста, и в ней разберется даже неопытный автовладелец

• Далее необходимо проверить надежность крепления ваших ПТФ, если они болтаются, то настройка будет бесполезна. Еще один важный нюанс – давление в шинах, оно должно быть одинаковым, чтобы автомобиль стоял без наклона.
• Для настройки следует найти ровную площадку со стеной или ровным сплошным забором перед ней. После этого отмеряется расстояние от земли до оси положения противотуманных фар, и на стене отчерчивается горизонтальная линия на этой высоте.
• Затем выставляется автомобиль на расстоянии 5 метров от поверхности, на этом подготовку можно считать завершенной, как видите, тут нет ничего сложного, вы своими руками проделаете все действия буквально за 10 минут.

Настройка

Теперь непосредственно рассмотрим, как отрегулировать противотуманные фары ВАЗ 2110, инструкция по проведению работ выглядит следующим образом:

Примерная схема регулировки, где N – ось расположения ПТФ

Когда расстояние выставлено, можно приступать к регулировке высоты. Опять же, лучше настраивать каждую фару отдельно, центр светового потока должен быть на оси расположения световых элементов, настройка производится с помощью специального винта, расположенного сбоку, для этого в обрамлении присутствует отверстие для отвертки.

После окончания работ вы получаете свет, соответствующий нормам, который будет обеспечивать отличную видимость даже в самых сложных условиях. На фото показан пример ПТФ с ксеноновым светом, яркость этого варианта намного выше, чем стандартных модификаций с лампами накаливания. Не забывайте про коррекцию, если, к примеру у вас установлен фаркоп и вы буксируете прицеп.
Ксенон светит очень ярко, и без настройки он может слепить встречный транспорт

Разборка фар

Перед началом проведения доработки фар в автомобиле ВАЗ 2110, необходимо произвести следующие простые действия:

Их снятие и разбор

При помощи канцелярского ножа производится аккуратное снятие стекла с фары, а так как оно крепится при помощи специального герметика, обязательная предельная осторожность, чтобы его не сломать. Но если все же оно сломалось, то это не проблема, его можно купить отдельно;
Далее происходит снятие отражателя, откручивая при этом несколько болтов.
Следующий шаг – вынимание всех проводов с задней стороны фары и пружинку с того места, где всовывается гидрокорректор и только тогда возможно вынимание станины с самим модулем из корпуса фары.
Вынуть модуль ближнего света при помощи отвертки и разобрать его до конца.

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

1. Смещение линзы поближе к отражателю;
2. Проведение модернизации шторки;
3. Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Линза в фаре Киржач ВАЗ 2110

Смещение линзы поближе к отражателю

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

1. Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;
2. По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Проведение модернизации шторки

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.

Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.

Под линзой на корпусе модуля спиливаются края. Если их спилить правильно (не больше одного миллиметра по кольцу), тогда край кольца не будет мешать правильному потоку света.

Смена формы отражателя

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.

Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка. Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.

Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.

Отражатель в фаре Киржач ВАЗ 2110

Чтобы не порезать руку следует надеть перчатку. Но не стоит сильно увлекаться, так как имеются определенные стандарты по ширине, которая должна быть в приплюснутой части 93,2 мм. Если же этого стандарта не поддерживаться, то световой пучок будет иметь деформированную форму подачи. Поэтому при изменении формы отражателя усилия прилагаются понемногу, контролируя смену размеров. Чтобы при установке отражателя совпали все крепления, то они также делаются овальной формы и само крепление отражателя.

Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.

После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

Что делать, если блок-фара неисправна?

Распространенным дефектом “киржачских” деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

1. Снять все точки крепления трубопроводов корректора к кузову.
2. Вынуть регулятор, расположенный в панели приборов.
3. Демонтировать защитное жабо трапеции дворников.
4. Снять с креплений и отодвинуть расширительный бачок в сторону.
5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
6. Снять старый главный цилиндр системы.
7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
9. Протянуть магистрали по штатным маршрутам через моторный отсек.
10. Проверить работу системы.
11. Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Общий вид нового корректора

Примерный объем грязи под жабо

Протяжка проволоки через отверстие

Выведенные в моторный отсек трубки

Разводка магистралей

Установка регулятора

Процедура установки нового гидрокорректора показана в видеоуроке от автора “Aleks B”.

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 “Волга”:

1. Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
2. Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
3. Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
4. Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
5. Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
6. Защитить место подключения проводов к двигателям изолентой.
7. Скроссировать проводку на штекер, который будет подключаться к клавише управления.
8. Подключить кнопку.

Принципиальная схема подключения проводов на штекер клавиши Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Набор для установки

Электромоторы корректора ГАЗ 3110

Подводка питания на клавишу

Модернизированный штатный регулятор

Протяжка проводки

Укладка проводов в рукава

Подключение моторчиков

Изолированный узел

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

• выход отражателя из точек крепления;
• поломка корректора;
• плохое состояние ламп;
• ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

Зачем автомобилю противотуманные фары?

Осветительные фары, огни габарита и предупредительные стоп-сигналы, составляющие оптическую систему, выполняют свои определённые функции по обнаружению машин на дорогах и управлению автомобилем в тёмное время суток. Вдобавок к ним на многих автомобилях устанавливаются и противотуманные фары.Правильный выбор и установка позволит использовать их не только в тумане, но и в других ситуациях. О том, какими должны быть эти фары, как их использовать по назначению, чем они отличаются от обычных осветительных приборов, знают далеко не все.

Большинство водителей убеждено, что эти фары должны обладать только жёлтыми стёклами или светофильтрами, хотя в Правилах оговаривается, что фильтры противотуманных фар могут быть окрашены в белый или жёлтый цвет. Они придерживаются мнения — жёлтый свет дальше распространяется в тумане, чем обычный. На самом деле цвет мало влияет на дальность распространения света в тумане.

В противотуманных фарах основную роль играет правильная направленность светового потока. Фара формирует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который располагается низко над поверхностью дороги и направлен вдоль неё. Известно, что туман редко достаёт до земли. Поэтому получается, что туман как бы подсвечивается фарами снизу.

При этом освещается дорога, а остальное пространство прячется в тени тумана. Таким образом, борьба с туманом осуществляется за счёт специального распределения светового потока. Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

Включить их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет шофёру сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

Задние красные противотуманные фары

Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток. Например, они исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.

Замена гидрокорректора ВАЗ-2110

Никаких сложностей при замене возникнуть не должно, для работы нам пригодится только штатный инструмент, а поменять гидрокорректор можно хоть в полевых условиях.

Приступаем к работе:

1. Открываем капот, ослабляем хомуты, освобождаем трубки магистрали гидропривода.
2. Снимаем рабочие цилиндры, отпустив фиксаторы с помощью плоской отвёртки.

Открываем капот и снимаем исполнительные цилиндры с внутренней стороны фар.

Как видим, заменить систему совсем несложно и много времени это не займёт. Но новый гидрокорректор отработает от силы год-два, после чего операцию придётся повторять. К слову, на рынке есть электрические корректоры фар (от 3,6 тысяч рублей) и электромеханические автоматические (от 6–8 тысяч). Ресурс у них гораздо выше, а точность регулировки лучше, чем у гидросистемы.

Удачного всем выбора и яркого точного света фар на ночных дорогах!

Альтернативный вариант

Если водителю автомобиля ВАЗ 2110 покажется, что простые фары Киржач не дают хорошего дорожного освещения, то в них по желанию можно вмонтировать биксеноновый модуль.

Модуль фары киржач и биксеноновый модуль имеют не очень большие отличия, но это не станет препятствием на пути их замены.

Установка биксенонового модуля состоит из нескольких этапов:

1. Снятие посадочного места модуля в фаре, для установки на его место новой детали;
2. Следующий шаг – это подключение проводки ксеноновых ламп к штатной проводке.

Установка ксеноновых ламп очень проста, потому как происходит без изменения проводки. После проведенной переделки освещение станет совсем не таким, каким было прежде. После проведения смены модулей блок розжига прикрепляется в любую точку, мест для этого много, он устанавливается куда угодно по желанию водителя.

После все собирается по своим местам и проверяется свечение в ночное время на деле.

После проведения модернизации, доработок и различных, по желанию водителя, переделок, фару Киржач нужно вмонтировать обратно на автомобиль ВАЗ 2110 при помощи герметика или же специального строительного уплотнителя.

Что выбрать?

Казалось бы, речь идет о продукции немецкого качества, которая по определению должна быть лучше отечественного аналога. Но в действительности дела обстоят несколько иначе.

Давайте рассмотрим ключевые особенности фар Киржач и Bosch, чтобы определить, какие именно стоит выбрать для своей модели ВАЗ 2110.

Задача любого ближнего света — обеспечивать хорошую видимость дорожного полотна в темное время суток, одновременно с этим избегая ослепления едущего навстречу транспорта. С этими функциями одинаково хорошо справляются фары немецкого и отечественного производителя.
На фарах от Киржач имеется линза ближнего света, а для дальнего предусмотрен отражатель. Немецкая продукция имеет два отражателя — на ближний и дальний свет. Освещение в итоге одинаковое, но Bosch характеризуется лучшей яркостью.
Линзы по факту лучше, чем отражатели. Они создают более четкую линию света, позволяют устанавливать ксеноновую оптику.
Как показывает изучение отзывов владельцев ВАЗ 2110, использующих немецкие приборы, они отличаются худшей засветкой при режиме ближнего света.
Фары Bosch имеют очень важный для многих плюс — во время движения автомобиля в пасмурную и дождливую погоду, обеспечивается более качественное свечение по сравнению с устройства Киржач

Все дело в большей поверхности отражателя ближнего света.
Этот плюс Боша дает и минус — вы лишены возможности установить ксеноновую оптику.
Заметим, что независимо от производителя в данных фарах стоят лампы формата H1.
Если брать во внимание все остальные характеристики, то здесь неоспоримым лидером останется именно продукция отечественного производителя.

Примечательно, что это одно из немногих исключений, когда отечественные изделия оказались лучше зарубежных. Печальный, но факт.

Ремонт гидрокорректора фар ваз 2110

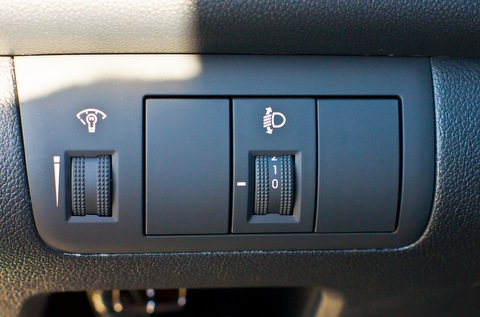

Корректировать световой пучок случается довольно часто, особенно когда сильно загружен багажник автомобиля, свет бьет прямо в глаза водителей автомобилей, движущихся на встречу вам. Если отражатель опустился, а регулировка не работает — наша инструкция поможет вам починить гидрокорректор фар ваз 2110, ремонт займет совсем немного времени.

Ваз 2110 фары Киржач – ремонт гидрокорректора

• Откручиваем крепеж фар и снимаем их;
• Разбираем фары: аккуратно снимаем стекла, затем металлические скрепки (6 штук);
• При помощи ножа очищаем стекла от герметика;
• Срезаем выпуклый профиль (в форме буквы П) на стекле;
• Откручиваем саморезы (их 3) с оборотной стороны;
• Вынимаем бумажный отражатель;
• Рядом с отверстием гидрокорректора внутри корпуса осветителя располагается пружинка, которую надо снять;
• Те же действия производим с двумя розочками из пластика от двух «вертушек», крепящих отражатель.

Сломанная железная защелка гидрокорректора

Резиновая прокладка на замену сломанной защелки

• В итоге велика вероятность, снова пережать корректор;
• Правильное решение — улучшить крепление, вставив шплинт из твердой проволоки между лепестками пластмассовой штуки.

Для ваз 2110 ремонт гидрокорректора фар закончен. Собираем фары в последовательности обратной разборке. Предварительно очищаем старый герметик, затем наносим новый.

Второй способ ремонта

• На винтах регулировки нарезаем резьбу (метрическая 3);
• Закручиваем их в сам осветитель, затем одеваем шайбы;
• Вынимаем пластиковые крепления;
• Надеваем планку с расположенными на ней модулями дальнего света и ближнего;
• Сверху надеваем: шайбу, на шайбу-пружину, поверх пружины еще шайбу. Рекомендуется использование контргайки;
• Закручиваем все;
• Фиксируем конструкцию при помощи анаэробного герметика.
