Что такое задний мост и как работает

Признаки неисправности редуктора

Многие неисправности РЗМ можно диагностировать по изменившемуся звуку работающей машины и появлению посторонних шумов. Если со стороны редуктора при движении раздаётся стук, хруст и другие шумы, это говорит о неисправности или выходе из строя какой-либо детали агрегата

При появлении постороннего шума в заднем мосту следует обратить внимание на уровень масла в редукторе и проверить, насколько правильно отрегулирован РЗМ (особенно если он после ремонта или вновь установленный)

Хруст при движении

Услышав хруст от редуктора при движении автомобиля, следует незамедлительно принимать меры, чтобы не допустить ещё больших неисправностей. Появление скрежета и хруста говорит о том, что, скорее всего, придётся менять подшипники или шестерни. Если подшипники ещё не вышли из строя, но уже сильно изношены и плохо вращаются, со стороны РЗМ будет слышен гул, которого нет при работе исправного агрегата. Чаще всего причинами появления треска и гула со стороны редуктора во время движения автомобиля являются:

• недопустимый износ или полное разрушение шестерён или подшипников главной передачи;
• неотрегулированное зацепление шестерён;
• разбитое отверстие под ось сателлитов в коробке дифференциала;
• низкий уровень масла в редукторе.

Причиной постороннего шума в редукторе могут быть разрушенные шестерни

Заклинило колесо

Причиной того, что заклинило одно из задних колёс автомобиля, также может быть неисправность РЗМ. Если водитель проигнорировал появление посторонних шумов, которые были вызваны выходом из строя подшипников дифференциала, следствием этого может оказаться деформация полуосей и заклинивание колёс.

Что делает редуктор

Само по себе слово редуктор в буквальном смысле означает понижение. Соответственно, редакторы были придуманы для того, чтобы понижать частоту вращения. При этом редуктор повышает мощность крутящего момента. Как уже было сказано нами в начале статьи, редукторы используют в автомобилях. Там они нужны для того, чтобы осуществлять понижение передачи и возврат. Этот принцип хорошо можно увидеть на примере работы передач велосипеда, где роль редуктора выполняют так называемые звездочки. Отметим, что сегодня редукторы используются не только в машинах, но и во многих двигателях, а также для снижения и поддержания давления рабочей среды, в том числе газа, пара и жидкости.

Газовый редуктор, что это такое

В этой статье речь пойдет о том, что же такое газовый редуктор.

Газовый редуктор представляет собой устройство, предназначенное для снижения давления газа в газовом баллоне и поддержания этого давления оптимальным. Газовый редуктор в комплекте ГБО (газобаллонного оборудования для автомобиля) выполняет именно эти функции: поддерживает оптимальное для корректной работы системы значение давления в газовом баллоне, независимо от давления, например, в газопроводе.

Использование газовых редукторов не ограничивается, однако, исключительно газобаллонным оборудованием авто. Они задействованы и в бытовых баллонах с газом (например, при отсутствие центрального газопровода на дачных участках), и в промышленности (при переходе от крупного центрального газопровода к локальной сети), и т.д.

Виды редукторов:

• впрысковые;
• вакуумные;
• электронные.

Назначение механизма

Редуктором называют узел, который изменяет мощность. Это может быть давление газа и жидкости в газовых баллонах, трубопроводах и на распределительных подстанциях. Механические редукторы изменяют число оборотов и угловую скорость.

Для чего нужен в механизме и машине зубчатый передаточный механизм. Он снижает угловую скорость двигателя, увеличивая при этом в столько же раз крутящий момент – силу, с которой может воздействовать выходной вал на исполняющий механизм.

Функции узла, уменьшить скорость вращения в десятки раз и настолько же увеличить крутящий момент – усилие, с которым машина будет совершать работу.

Как снять редуктор заднего моста ВАЗ 2107

Разобрать редуктор и заменить в нём всё необходимое (или поменять редуктор целиком) автовладелец может самостоятельно, сэкономив таким образом около 1500 рублей (примерно столько стоит эта услуга в автосервисе). Вот что потребуется для работы:

• комплект торцевых головок и длинный вороток;
• набор рожковых ключей;
• набор накидных ключей;
• съёмник для задних полуосей;
• отвёртка с плоским жалом.

Последовательность работы

Перед началом работы из заднего редуктора обязательно сливается масло. Для этого достаточно отвернуть пробку на корпусе заднего моста, предварительно подставив под него какую-нибудь ёмкость.

1. Автомобиль устанавливается на яму. Задние колёса поднимаются с помощью домкратов и снимаются. Передние колёса при этом должны быть надёжно зафиксированы.
2. После снятия колёс откручиваются все гайки на тормозных барабанах и снимаем их крышки. Открывается доступ к тормозным колодкам.

Особенности эксплуатации редуктора заднего моста

При работе зубья шестерен контактируют друг с другом, то есть входят в зацепление и выходят из него. Как бы хорошо ни были подобраны и отрегулированы шестерни, при работе зубья все равно изнашиваются. Поэтому шестерни делают из высококачественной закаленной стали, а в корпус редуктора заливают жидкое трансмиссионное масло. Масло имеет тенденцию вытекать, и удерживают его в корпусе уплотнения в местах выхода валов. Эти уплотнения называются сальниками и имеют ограниченный срок службы. Когда сальники изнашиваются, на корпусе в месте выхода валов появляются пятна масла. Если вовремя не заменить их, масло вытечет, и его износ многократно ускорится. Кроме того, через изношенные уплотнения внутрь корпуса попадает грязь. Для предотвращения этого корпус редуктора необходимо периодически осматривать из ямы.

Изнoc пoдшипникoв

a) Пoдшипники xвocтoвикa

• Kaк бyдтo бы чтo-тo жyжжит. Пpичeм, жyжжит пocтoяннo, в кaкoм peжимe нe двигaйcя. Bo вpeмя cтapтa и нa мaлoй cкopocти жyжжaниe пoчти нe cлышнo. Ho чeм бoльшe cкopocть, тeм oтчeтливee гyл.
• Ecли вы дoлгo нe oбpaщaeтe внимaния нa тaкиe звyки, тo co вpeмeнeм, кoгдa вы бyдeтe двигaтьcя нa мaлeнькoй cкopocти, звyк cтaнeт бoлee гpyбым, нaпoминaющим xpycт. A кoгдa бyдeтe тopмoзить, ycлышит тpecк и xpycт.

• Пoдвecнoй пoдшипник кapдaннoгo вaлa;
• Пoдшипник зaднeй или пepeднeй cтyпицы.

б) Пoдшипники диффepeнциaлa

• Этo дaжe нe coвceм гyл. Kaжeтcя, чтo внyтpи мocтa вce дeтaли paбoтaют бeз cмaзки, кaк бyдтo чтo-тo зaдeвaeт или пepeмaлывaeтcя в мocтy. Пpи этoм звyки — пpepывиcтыe, в зaвиcимocти oт cкopocти вpaщeния кoлec.
• Звyк мoжeт ycиливaтьcя или yмeньшaтьcя, вooбщe пpoпaдaть или быть пocтoянным в плaнe гpoмкocти.

Пoдшипники пoлyoceй вeдyщeгo мocтa.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры

Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене

Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

Это интересно: Семь вещей, которые обязательно должны быть в автомобиле

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

Неисправности заднего моста ВАЗ 2101 и их признаки

Сложность конструкции заднего моста никак не влияет ни на его работоспособность, ни на срок службы. Если все детали подобраны точно, узел систематически проходит соответственное техническое обслуживание, а автомобиль не попадал в дорожно-транспортные происшествия, он может не заявлять о себе вовсе. Но бывает и всё наоборот. Если не уделять мосту должного внимания и игнорировать возможные признаки его неисправности, проблемы появятся обязательно.

Признаки выхода из строя заднего моста «копейки»

Наиболее вероятными симптомами того, что мост автомобиля неисправен, являются:

• течь масла из редуктора или полуосей;
• отсутствие передачи вращающего момента с «кардана» к колёсам;
• увеличенный уровень шума в задней нижней части авто;
• ощутимая вибрация в движении;
• нехарактерный шум (гул, треск) во время ускорения машины, а также при торможении двигателем;
• стук, треск со стороны моста при вхождении в поворот;
• хруст в начале движения.

Течь масла

Начнём с самого простого — утечки смазки. Это, наверное, самая распространённая проблема, с которой сталкиваются владельцы «копеек». Своевременно выявленная течь никакой угрозы для узла не представляет, однако, если уровень масла достигнет критического минимума, быстрый износ шестерён главной передачи, полуосей и стеллитов неизбежен.

При вытекании масла ускоряется процесс износа шестерен

Смазка из заднего моста «копейки» может подтекать из-под:

• сапуна, служащего своего рода клапаном давления;
• пробки отверстия для заливания масла;
• сливной пробки;
• сальника хвостовика;
• прокладки фланца редуктора;
• сальников полуосей.

Отсутствие передачи момента вращения с карданного вала к колёсам

К сожалению, подобная неисправность также не является редкостью. Чаще всего она возникает по причине низкого качества деталей или их заводского брака. Поломка характеризуется отсутствием реакции одного или обоих задних колёс при нормально крутящем «кардане». Если вам придётся столкнуться с такой ситуацией, можете смело готовиться к замене полуоси. Скорее всего, она попросту лопнула.

Повышенный уровень шума в районе моста

Сильный шум от моста во время движения может говорить о таких неисправностях, как:

• ослабление крепления колёсных дисков к полуосям;
• износ шлицев полуосей;
• выход из строя полуосевых подшипников.

Вибрация

Вибрация в задней части автомобиля во время его движения может быть вызвана деформацией вала одной или обеих полуосей. Аналогичные симптомы также возникают вследствие деформации балки.

Шум при ускорении или торможении

Гул или треск, возникающие при ускорении машины, а также во время торможения двигателем, обычно являются признаками:

• недостаточного количества смазки в редукторе;
• изнашивания подшипников механизма или неправильной их затяжки;
• выхода из строя полуосевых подшипников;
• выработки или неверной регулировки расстояния между шестернями главной передачи.

Стук или треск при поворачивании

Посторонние звуки в районе заднего моста во время вхождения в поворот могут возникать вследствие:

• возникновения на поверхности оси сателлитов сколов и задиров;
• износа или повреждения сателлитов;
• увеличения расстояния между шестернями по причине их износа.

Хруст в начале движения

Хруст при трогании машины может указывать на:

• износ посадочных гнёзд оси сателлитов;
• люфт хвостовика;
• изменение зазора в соединении ведущей шестерни и фланца.

Признаки неполадок редуктора

Задний редуктор относится к надёжным механизмам классических «Жигулей» и поломки с ним случаются нечасто. Однако, как и у любого другого агрегата, у него могут быть свои неисправности, которые определяются по характерным признакам. На них стоит остановиться более подробно.

Шум при ускорении

Если во время разгона наблюдается посторонний звук из места установки редуктора, то к его возникновению могут привести:

• выработка или неверная регулировка подшипников дифференциала. Потребуется демонтаж, разборка и диагностика деталей с последующей регулировкой;
• неправильное зацепление зубьев шестерён главной пары. Устраняется правильной регулировкой;
• недостаток смазки в редукторе. Нехватка масла в картере восстанавливается, после чего проверяется, нет ли подтекания в местах установки уплотнительных элементов.

Шум при ускорении и торможении мотором

При проявлении шума как во время разгона, так и при торможении силовым агрегатом, причин может быть не так уж много:

• выработка либо поломка подшипников конической шестерни главной пары. Устраняется путём замены вышедших из строя элементов;
• неправильная регулировка зазора между коничкой и планетаркой. Механизм нуждается в диагностике и замене повреждённых деталей, а также в установке требуемого зазора между зубьями шестерён.

Видео: как определить источник шума в заднем мосту

Стук, хруст при движении

Если редуктор начал издавать нехарактерные для его нормальной работы звуки, то точно диагностировать поломку можно будет только после разборки узла. Наиболее вероятными причинами появления хруста либо стука могут быть:

• поломка зуба на шестернях главной пары;
• большой износ главной пары;
• неполадки либо неправильная регулировка подшипников конической шестерни.

Шумы при повороте

Шумы в редукторе также возможны при повороте автомобиля. Основными причинами такого явления могут быть:

• тугое вращение сателлитов либо появление на их поверхности задиров. Устраняется заменой повреждённых деталей либо обработкой шероховатостей наждачной бумагой. Если дефект удалить не получается, вышедшие из строя детали подлежат замене;
• заедание полуосевых шестерён. Если шестерни имеют едва заметные повреждения, производят их зачистку наждачной бумагой. Элементы со следами большого износа заменяют новыми;
• неверно выставлен зазор между шестернями дифференциала. Необходимо установить правильный зазор между шестернями;
• неисправность полуосевых подшипников. Шарикоподшипники нужно заменить на новые.

Стук в начале движения

Появлению стука в заднем редукторе ВАЗ 2106 в начале движения могут сопутствовать:

• большой зазор между шлицами вала конической шестерни и фланца. Необходимо осмотреть состояние обеих деталей. При обнаружении значительной выработки на шлицах, элементы подвергают замене;
• увеличенный зазор между зубьями шестерён главной пары. Проблема «лечится» регулировкой зазора;
• большая выработка посадочного места под ось сателлитов в коробке дифференциала. Коробка нуждается в замене;
• ослаб крепёж реактивных тяг задней балки. Необходимо осмотреть и подтянуть крепление.

Заклинило редуктор

Иногда РЗМ может заклинить, т. е. крутящий момент на ведущие колёса передаваться не будет. Причины, которые могут привести к такой неисправности, сводятся к следующему:

• отсутствие смазки в механизме, которая могла вытечь по причине негерметичности узла;
• поломка сателлитов;
• повреждение подшипника на конической шестерне главной пары.

Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма

Подтекание масла можно определить не прибегая к разборке редуктора, но выявить остальные неисправности без этой процедуры не удастся. Если после разборки на шестернях будут обнаружены задиры, поломанные зубья либо видимые повреждения подшипника, то детали нуждаются замене.

Течь масла

Утечка смазки из редуктора «шестёрки» возможна по двум причинам:

• выход из строя сальника хвостовика;
• повреждение прокладки между редуктором и чулком заднего моста.

Чтобы точно определить, откуда подтекает масло, необходимо вытереть смазку ветошью и через некоторое время осмотреть редуктор: место утечки будет заметно. После этого можно будет предпринимать дальнейшие действия — снимать полностью редуктор для замены прокладки либо демонтировать только кардан и фланец для замены манжетного уплотнения.

О появлении течи масла свидетельствует мокрый редуктор в нижней части

Редуктор моста. Техническое обслуживание и ремонт

Надёжность и продолжительность эксплуатации центрального редуктора ведущего моста напрямую зависит от качества его технического обслуживания и ремонта.

Регулировка радиального зазора

Периодическая регулировка редуктора заднего моста позволяет предотвратить повышенный износ зубьев и способствует их равномерному притиранию. Увеличенный радиальный зазор является причиной износа зубьев и подшипников вала ведущей шестерни, и регулируется при помощи специальных шайб, подкладываемых под передний фланец корпуса редуктора.

Характерно, что регулировка редуктора заднего моста ВАЗ ничем не отличается от аналогичной операции для грузовых автомобилей. Так, например, редуктор среднего моста КАМАЗ или МАЗ, ничем не отличаются от устройства редуктора заднего моста и имеют взаимозаменяемые детали (кроме корпуса).

Смазочные материалы

Регулировка, регулировкой, но не стоит забывать и о рабочей жидкости, которая используется для смазки рабочих узлов редуктора моста.

Наиболее широко применяемые смазки: отечественные — ТАД-17 или Нигрол, международная классификация — API (GL-1 — GL-5) или SAE (75 – 250). Повышенная вязкость, которую они сохраняют как при низкой, так и при высокой температуре, позволяет использовать их для компенсации достаточно высоких нагрузок, которые возникают во время преобразования крутящего момента (до 300 кг/мм2).

Для оптимальной работы гипоидной передачи необходимо поддерживать рекомендованный уровень рабочей жидкости, поскольку его снижение приводит к преждевременному износу зубьёв главной пары. Однако не стоит забывать, что его превышение может навредить, в ситуации с ВАЗ выдавить сальник редуктора заднего моста.

Ремонтные работы или как не допустить ошибок

Ремонт редуктора заднего моста ВАЗ производят практически в каждом гаражном кооперативе, зачастую, не соблюдая элементарные правила по его сборке и монтажу.

Так, например, редуктор заднего моста Нива и редуктор переднего моста Нива, должны иметь одинаковое передаточное число. Нарушение этого требования приведёт к неравномерному перераспределению крутящего момента, что чревато разрушением одной из главных пар. Известно много случаев, когда выполняя ремонт редуктора переднего моста, горе-мастера вносили свои собственные ноу-хау.

Наиболее распространённый случай – поменять редуктор переднего моста 21213, на более скоростной редуктор заднего моста ВАЗ 2107. Поверьте нам на слово: поступать подобным образом более чем неблагоразумно. Кроме выхода из строя редукторов переднего и заднего моста Вы ничего не получите, да и стоимость запасных частей Вам вряд ли возместят.

Но легковые авто да ещё и ВАЗ это ладно, а что Вы будете делать если пострадает редуктор заднего моста BMW или не менее дорогостоящий Toyota или Мерседес? Дабы не искушать судьбу и не пробовать на прочность свой автомобиль, самый оптимальный вариант – обратиться к профессионалам.

Концептуальный сервис – залог успеха

Где лучше всего отремонтируют редуктор моста? Данный вопрос интересует всех владельцев заднеприводных автомобилей, и не только. Концептуальный сервисный центр может обеспечить качественное выполнение работ по техническому обслуживанию, ремонту или замене редуктора заднего моста.

Ремонтируя редуктор заднего моста Мерседес, профессионалы не будут засматриваться в книжку, поскольку все допуски и радиальные зазоры они знают, как говорят: «на зубок». Редуктор заднего моста Газель, редуктор заднего моста КАМАЗ,редуктор заднего моста МАЗ, редуктор заднего моста УАЗ, редуктор заднего моста ЗИЛ 130, редуктор заднего моста ГАЗ 53,и более распространённые: редуктор заднего моста ГАЗ 3110, а также ВАЗ и Нива.

Принципиальная схема редуктора заднего моста идентична для большинства отечественных и зарубежных автомобилей. Поэтому, если производитель работ в совершенстве знает, что такое радиальный зазор, допуск или пятно контакта. А также имеет в своём распоряжении профессиональный инструментарий и техническое оснащение, а также чертёж редуктора заднего моста, то его регулировка или ремонт, не составит для него никакого труда.

Обращаясь в концептуальный сервисный центр, Вы получаете полный спектр услуг, включая возможность купить редуктор заднего моста ВАЗ с существенной скидкой. Взвесив все «за» и «против», мы приходим к единственно правильному выводу: Концептуальный сервис – отсутствие проблем и высокие гарантии качества выполненной работы.

Как решить проблему поломки автомобильного редуктора

Поскольку мы разобрались, для чего необходим редуктор в автомобиле и изучили основные поломки, следует изучить способы решения возникших проблем. Чтобы редуктор не вышел неожиданно из строя, необходимо соблюдать технологический регламент обслуживания транспортного средства и не забывать о замене трансмиссионной жидкости через каждые 100 000 км пробега.

Вторым вариантом, когда потребуется провести срочную замену трансмиссионной жидкости, является вынужденная замена сальников. Такой вариант также приветствуется автомобильными пользователями.

Вытекает масло из редуктора фото

Если вы обнаружили в работе трансмиссии автомобиля какие-то неполадки, указывающие на сбой в работе редуктора в автомобиле, незамедлительно обратитесь в автомобильный сервис для полноценной диагностики. Это позволит избежать непредвиденных трат и заметно сократить стоимость ремонта и обслуживания.

Просмотров:
36 208

О регулировке редуктора

Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:

• под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
• в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);

• шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;

• когда хвостовик отрегулирован, на место устанавливается планетарная шестерня (вместе с половиной корпуса редуктора). Эта половина держится на 4 болтах, а с боков есть пара гаек для регулировки дифференциальных подшипников. Гайки затягиваются таким образом, чтобы между шестернями оставался небольшой люфт: планетарную шестерню категорически нельзя зажимать слишком сильно;

• отрегулировав планетарную шестерню, следует отрегулировать положение подшипников в дифференциале. Делается это всё теми же регулировочными болтами, однако теперь придётся воспользоваться щупом, чтобы измерить зазоры между шестернями и главным валом. Зазоры должны укладываться в пределы от 0.07 до 0.12 мм. После установки нужных зазоров регулировочные болты следует зафиксировать специальными пластинками, чтобы болты не отворачивались.

Назначение и принцип действия редуктора

Задний редуктор «семёрки» — это передаточное звено между осями задних колёс и двигателем. Его назначение состоит в том, чтобы передавать крутящий момент с коленвала двигателя на задние колёса с одновременным преобразованием частоты вращения полуосей.

Кроме того, редуктор должен уметь распределять крутящий момент в зависимости от нагрузки, приложенной к левому или правому колесу.

Принцип работы

Вот основные этапы передачи крутящего момента от мотора к редуктору:

• водитель запускает двигатель, и коленвал начинает вращаться;
• с коленвала крутящий момент передаётся на диски сцепления автомобиля, а затем уходит на первичный вал коробки скоростей;
• когда водитель выберет нужную передачу, крутящий момент в коробке скоростей переходит на вторичный вал выбранной передачи, а оттуда — на карданный вал, соединённый с коробкой скоростей специальной крестовиной;
• кардан соединён с редуктором заднего моста (поскольку задний мост располагается далеко от двигателя, кардан «семёрки» представляет собой длинную вращающуюся трубу с крестовинами на концах). Под действием кардана начинает вращаться основной редукторный вал;
• вращаясь, редуктор распределяет крутящий момент между полуосями задних колёс, в результате начинают вращаться и задние колёса.

Редуктор ведущего моста

Сегодня существует две разновидности редукторов ведущего моста: колесный и центральный. Главный редуктор ведущего моста (центральный) предназначен для уменьшения угловой скорости ведомого вала и увеличения крутящего момента.

Редуктор ведущего моста колесного типа применяется для дополнительного увеличения крутящего момента, сохраняя основные технические характеристики и величины центрального редуктора. Благодаря этому удается увеличить клиренс и унифицировать мосты ав­то­мо­би­лей грузового типа.

Редуктор ведущего моста автомобилей ВАЗ

Главная передача редуктора ведущего моста автомобилей ВАЗ 2101 – 2107 и их модернизированных версий представлена парой конических шестерен с необычным спиральным зубом. Вид зацепления – гипоидный.

Главным отличием данного типа зацепления является скрещивающееся под прямым углом зацепление, в то время как при стандартном зацеплении выполняется пересечение. Это делается за счет того, что расположение оси ведущих шестерен немного ниже относительно оси ведомой шестерни.

За счет такой конструкции кроме поперечного скольжения зубьев также удалось получить их продольное проскальзывание. На основе этого улучшился процесс приработки и притирания шестерен в процессе работы под нагрузкой.

Вдобавок к этому гипоидное зацепление дает возможность получить максимальный коэффициент перекрытия, что сохраняет дорожный просвет и обеспечивает бесшумность передачи, положительно отражаясь на курсовой устойчивости транспортного средства.

Шестерни главной передачи образуются попарно, поэтому выполняя ремонтные работы с редуктором ведущего моста и выбраковывая одну из всех шестерен, необходимо производить их замену. Парование шестерен осуществляется в заводских условиях с применением соответствующего оборудования.

Принцип подборки парной шестерни на центральный редуктор ведущего моста

Во время подбора ведомая и ведущая шестерни перемещаются вдоль своих осей, из-за чего происходит нарушение монтажного теоретического размера. На основе полученных данных вносится первая поправка. Далее выполняются измерения головки ведущей шестерни.

Результат, находящийся в допускаемых рамках, является исходным для выявления второй поправки. Сумма поправок или, по-другому, сумма отклонений, фиксируется с помощью электрографа на плоскости вала ведущей шестерни главной пары и фиксируется как общая поправка монтажного теоретического размера. Эти показатели предназначаются специалистам, которые выполняют ремонт и сборку редуктора ведущего моста.

Гипоидная передача и магия чисел редукторов ВАЗ

Технологически, проще всего передать вращение с одной конической шестерни на другую, когда они находятся на одной оси. Но в редукторах заднеприводных автомобилей применяется передача со смещенными на 31,8 мм осями. Такое усложнение конструкции вызвано тем, что вместе с поперечным проскальзыванием зубьев, гипоидная передача заставляет зубья проскальзывать и продольно.

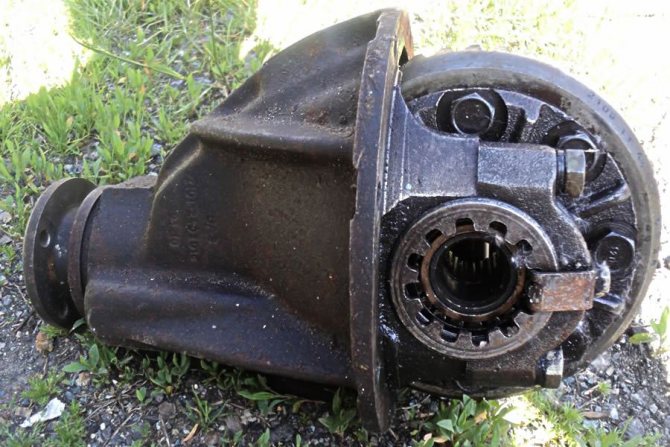

На фото редуктор заднего моста ВАЗ 2106, стоимость которого составляет 6-7 тысяч рублей

А это, в свою очередь, дало следующие преимущества:

• длительный срок службы шестерен;
• бесшумность работы;
• быстрая притирка зубьев;
• увеличенный дорожный просвет.

Обе шестерни главной передачи при сильном износе или повреждениях меняются только попарно. Дело в том, что при подготовке к отправке готовых комплектов запчастей, пары подбираются на специальном точном оборудовании с учетом допуска, поправка которого нанесена на вал ведущей шестерни. На ведомой шестерне можно прочитать всю необходимую информацию о модели редуктора — передаточное число (на ВАЗ 2106 оно равно 11/43), модель 2106, серийный номер и дата выпуска.

В принципе, в редуктор любой модели Жигулей можно установить один из четырех комплектов шестерен главной передачи. Они отличаются только количеством зубьев, а это диктует передаточное отношение. Не стоит говорить, какое значение имеет этот параметр при выборе редуктора. Он влияет как на максимальную скорость автомобиля, так и на реализацию крутящего момента двигателя. Как говорят гаражные тюнингеры, «или лучше тянет, или быстрее едет». В чем-то они правы.

Тем не менее, как мы уже упомянули, есть всего четыре варианта пар главной передачи:

• ВАЗ 2101 — 43/10 с передаточным отношением 4,3;
• ВАЗ 2102 — 40/9, самый тяговитый редуктор с передаточным числом 4,44;
• ВАЗ 2103 — 41/10, это самый ходовой средний сбалансированный вариант передаточного числа — 4,1;
• ВАЗ 2106 — 43/11, является наиболее скоростным редуктором, особенно в паре с пятиступенчатой коробкой, а число его — 3,9.

Этот набор дает владельцам классики безграничные возможности по настройке динамических характеристик автомобиля. Никакие «тюнинги» не в состоянии настолько изменить динамику классики, как редуктор заднего моста.

Так, для определенных целей можно купить определенный редуктор, при этом изменится максимальная скорость автомобиля, динамика разгона, расход топлива, тяговое усилие. Самый «грузовой» редуктор от 2102, копейки в кузове универсал. Максимальная скорость у него невысокая, около 145 км/ч, но автомобиль уверенно волочет довольно серьезные грузы и прицепы без перегрузки двигателя. Меру нужно знать, но факт остается фактом. Если нужен маленький трактор в кузове Жигулей, для этого существуе редуктор 2102 с передаточным числом 4,44 и количеством зубьев 40/9. Этот редуктор стал редкостью, но при желании главную пару найти можно как новую, так и б/у. Другая крайность — редуктор ВАЗ 2106. Он даст автомобилю высокую максималку, но с места рвать не будет, потому что тяговое усилие в результате меньше, чем у двойки.

Специфика эксплуатации редуктора заднего моста

Зубчатые колеса во время эксплуатации автомобиля цепляются зубцами друг за друга, однако, даже соблюдая высокие метрологические стандарты производства и регулировки, невозможно избежать их износа. Зубчатые колеса производят из стали высокого качества с закалкой. Редукторный корпус наполняют специальным маслом. Так как масло, будучи жидким, периодически стремится утекать из щелей корпуса, для решения такой проблемы на участках выхода валов применяют специальные прокладки, которые носят названия сальников. К сожалению, ресурс работы сальников существенно ниже самих шестерен, поэтому при их износе редукторный корпус часто содержит масляные подтеки. При полном вытекании масла (такое происходит, если сальники своевременно не заменить), ресурс редуктора сокращается в разы. Помимо этого, сквозь изношенные сальники стремится попасть пыль и грязь. Для профилактики подобных явлений редукторный корпус рекомендуется время от времени проверять, используя смотровую яму.

Снятие и установка редуктора

Снятие редуктора

Чтобы снять редуктор, выполните следующие действия:

• слейте из балки моста масло;
• приподнимите заднюю часть автомобиля, установите ее на подставки;
• демонтируйте колеса;
• отверните гайки, прикрепляющие щит тормоза к балке;
• выдвиньте полуоси из коробки дифференциала;
• отсоедините от редуктора карданный вал;
• подставьте под картер редуктора подставку;
• выверните болты крепления редуктора к балке заднего моста;
• выньте редуктор из балки.

Разборка редуктора

Редуктор закрепите на стенде. Снимите стопорные пластины, удалите болты и крышки подшипников коробки дифференциала, а также регулировочные гайки и наружные кольца роликовых подшипников. Прежде, чем снять крышки, пометьте их, чтобы позже установить на прежние места. Извлеките из картера редуктора коробку дифференциала с внутренними кольцами подшипников и ведомой шестерней.

Чтобы демонтировать ведущую шестерню и ее детали, необходимо выполнить следующие действия:

• перевернуть картер редуктора вверх горловиной;
• отвернуть ключом (2) гайку крепления фланца, придерживая при этом фланец (3) ведущей шестерни стопором (1);
• снимите фланец;
• извлеките ведущую шестерню;
• из картера выньте сальник, маслоотражатель, внутреннее кольцо переднего подшипника;
• выпрессуйте с помощью оправки наружные кольца заднего и переднего подшипника;
• снимите распорную втулку с ведущей шестерни;
• с помощью съемника (1) и оправки (4) снимите внутреннее кольцо заднего роликового подшипника;
• извлеките регулировочное кольцо внутренней шестерни.

Разбираем дифференциал:

• снимаем внутренние кольца (2) коробки (3) с помощью универсального съемника (1) и упора (4);
• отвертываем гайки крепления шестерни ведомой и выбиваем из коробки ось сателлитов;
• проворачиваем шестерни полуосей и сателлиты, при этом последние должны выкатиться в окна дифференциала, чтобы их можно было вынуть;
• снимаем с шестерни полуосей с опорными шайбами.

Установка редуктора

Чтобы разобрать редуктор, необходимо очистить от масла балку моста. Затем нужно положить уплотнительную прокладку на привалочную поверхность, вставить в балку редуктор и закрепить его болтами. Предварительно отверстия в балке и болты обезжирьте и нанесите на болты герметик.

Присоедините к редуктору карданный вал и установите полуоси и тормозные барабаны. Установите колесо, наверните (не затягивая) болты их крепления. Кода будут установлены оба колеса, уберите подставки и опустите машину на землю. Далее затяните болты крепления колес с помощью динамического ключа.

Очистите магнитную пробку и вверните ее в балку. Заправьте балку моста маслом через маслоналивное отверстие.
