Реле бензинового насоса ВАЗ 2110

Реле в любой электрической цепи предназначено для закрытия и открытия цепи, ее основная роль заключается в защите элементов схемы от большого пускового тока. При запуске ICE ток, необходимый для прокрутки стартера, достигает 80-300 ампер, и если реле не установлено, может пострадать любой элемент электрической цепи.

Реле бензинового насоса ВАЗ 2110 имеет стандартный тип; внутри пластикового корпуса имеется электромагнитная катушка с сердечником, когда напряжение подается из-за электромагнитного поля, контакты закрываются. Реле 2110. четырехконтактный, рассчитанный на 30 ампер.

Предохранители ваз 2110 схема и расположение: подробно в картинках!

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

• К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
• К2 – корпус релейного устройства, регулирующего работу дворников;
• K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
• К4 – корпус релейного устройства, включающего фары ближнего освещения;
• К5– корпус релейного устройства, включающего фары дальнего освещения;
• К6 – корпус дополнительного релейного устройства;
• К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
• K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

Таблица электроцепей, оснащенных предохранительными устройствами на модели ваз 2110

Устройство и принцип работы реле

Вначале нужно разобраться, как работает данное устройство и какие функции выполняет. Реле – это электромагнитный выключатель, соединяющий и разъединяющий цепь при создании определенных условий. По внешнему виду он представляет собой короб с вилкой, имеющей выходы американского вида.

У реле есть 9 выводов, каждый из которых обозначен особой маркировкой:

• Напряжение + 12 В имеют три вывода – независимо от зажигания данное напряжение имеет вывод 30, при работе стартера – имеющий маркировку 50, при работающем зажигании – обозначенный цифрой 15.
• Сигналы от системы зажигания передает TD.
• Информацию о температуре мотора от блока, управляющего впрыском KE, передает TF.
• Масса – вывод 31.
• Также есть три выхода: за включение пусковой форсунки отвечает 87V, 87H идет на обогрев кислородного датчика, подачу электропитания к топливному насосу или БН производит 87.

Схема реле топливного насоса Все вышеперечисленные функции должно выполнять реле, если он не справляется хотя бы с одной, значит, произошла поломка. Чтобы разобраться, что привело к выходу из строя, нужно разобраться, по какому принципу работает данный механизм.

Когда водитель включает зажигание в положение «ON», срабатывает реле, и насос начинает нагнетать давление в трубках, по которым идет топливо. В некоторых авто ТН активируется в момент открытия водительской двери. Реле на несколько секунд включает бензонасос, внутри которого находится электродвигатель, поднимающий давление до рабочего. В дальнейшем насос будет запускаться только при определенных условиях. Для этого должен работать мотор, либо это возможно при прокрутке мотора стартером.

Реле бензонасоса

Когда включается ТН, слышен характерный щелчок, а если его нет, машина не заводится

Во время проведения проверки важно учитывать, что даже сломанное реле может функционировать при включении стартера и исправном управляющем транзисторе

При пуске «холодного» мотора пусковая форсунка и стартер работают в течение одного и того же промежутка времени. Длина временного промежутка зависит от температуры движка. Время работы форсунки устанавливает реле на основе температурных показателей, полученных от блока управления впрыском. На старых авто не было обогрева датчика кислорода, а на новых он запускается различными способами. В некоторых моделях реле предусмотрено, чтобы датчик включался одновременно с насосом.

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

• Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
• По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
• Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

• F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
• F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
• F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
• F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
• F6 (с силой тока 15А) — относится к работе переносной лампы.
• F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
• F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
• F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
• F10 (с силой тока 20А) — является резервным предохранителем.
• F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
• F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
• F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
• F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
• F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
• F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
• F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
• F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
• F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Схемы и таблица с обозначениями для ВАЗ 2111

Дополнительный набор предохранителей можно найти, разобрав панель, находящуюся справа от приборной панели, в ногах у пассажира. Здесь еще три предохранителя и три блока реле. Первый предохранитель контролирует подачу допустимого тока на топливный насос (номер 1 на Схеме 2), второй гарантирует безопасность работы датчиков расчета скорости движения автомобиля, и расхода воздуха (номер 2). Третий предохранитель контролирует ток, подаваемый на стартер и модуль зажигания. К1 – контроллер отвечает за вентилятор охлаждения инжекторного двигателя (8 клапанов); К2 – замыкание цепи электроснабжения бензонасоса; К3 работает в паре с третьим предохранителем.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110

Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора

Схема бензонасоса (электрического)

Само устройство электробензонасоса 2110 достаточно простое – узел представляет собой электродвигатель, на который подается питание 12 Вольт. БН монтируется в корпусе, на его входе устанавливается сеточка – фильтр грубой очистки. Фильтрующий элемент не дает частичкам грязи проникать в корпус насоса, тем самым предохраняя устройство от засорения и возможной поломки.

В электрической схеме бензонасоса ВАЗ присутствуют следующие элементы:

• ключ зажигания;
• предохранитель;
• реле;
• электропроводка;
• блок управления двигателем.

При повороте ключа зажигания через реле питание подается на клеммы БН, и насос начинает качать бензин. После того как входная магистраль топливопровода заполнилась бензином, ЭБУ (блок управления) через реле дает команду на отключение напряжения – топливная система готова к запуску двигателя, остается только лишь мотор прокрутить стартером.

Несколько слов о дополнительном блоке

Кроме основного блока, имеется несколько защитных приборов и реле в дополнительном блоке. Конструкторы расположили его в салоне автомобиля с правой стороны. Чтобы к нему добраться нужно вывинтить два шурупа на боковой облицовке панели приборов.

В этом устройстве установлены три предохранителя, а также три электромагнитных реле:

• №1 защищает контроллер системы зажигания;
• №2 относится к датчикам, которые контролирует расход воздуха, кислород, скорость;
• №3 предназначен для защиты элементов топливной системы, насоса, форсунок, реле;
• №4 для включения вентилятора;
• №5 подключение бензонасоса;
• №6 относится к системе зажигания.

Приборы синего цвета, это значит, что они рассчитаны на ток 15 ампер.

Перед установкой нового прибора, следует тщательно проверить защищаемые цепи на наличие короткого замыкания. Если этого не сделать, последует перегорание установленного прибора. Если попробовать вместо него поставить проволочную перемычку, может возникнуть возгорание электрических проводов или выход из строя радиоэлектронного оборудования.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

За что отвечают предохранители на ВАЗ-2110

Расшифровка предохранителей.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

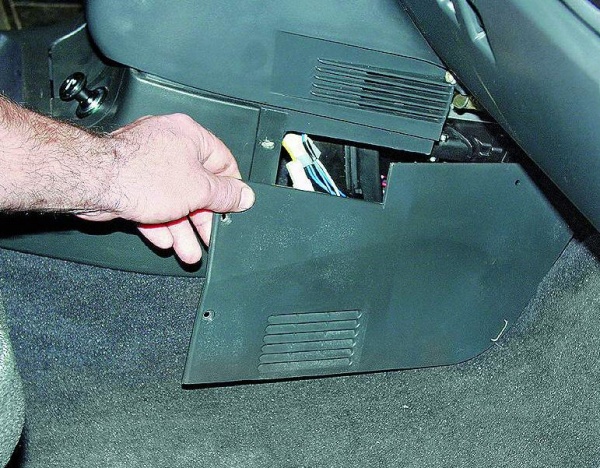

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

• Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
• По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
• Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

• F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
• F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
• F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
• F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
• F6 (с силой тока 15А) — относится к работе переносной лампы.
• F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
• F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
• F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
• F10 (с силой тока 20А) — является резервным предохранителем.
• F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
• F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
• F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
• F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
• F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
• F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
• F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
• F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
• F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.
