Замена предохранителя

Процесс замены неисправного модуля-предохранителя несложный. Но будьте внимательны, вставляйте модули с аналогичными показателями силы тока.

Превышение или занижение диапазона ампеража не допустимо, т.к. это способно вывести оборудование из строя преждевременно.

Последовательность действий при замене в салоне:

  1. Открываем водительскую дверь.
  2. Под рулевой колонкой отщелкиваем пластиковый кожух, он крепится на шести клипсах.
  1. Пинцетом извлекаем модуль по порядковому номеру, который указан на внутренней стороне крышки.
  2. Вставляем новый модуль, защелкиваем крышку.

Как добраться до предохранителей в моторном отсеке:

  1. Останавливаем двигатель, открываем капот.
  2. За АКБ вмонтирован пластиковый корпус с реле-прерывателями.
  3. Аккуратно отщелкиваем крышку, заменяем реле, модули питания.

Какие предохранители применяются на Лада Веста

В автомобилях семейства Лада Веста используются модули питания ножевого типа. От комплектации цилиндрической формы изготовитель давно отказался ввиду неэффективности последних.

Модификации модулей питания:

Отличия каждого из типов: по форме, размерам, весовой категории, глубине посадки, месте установки (салон, моторный отсек).

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

Читать дальше: Проверка регулятора напряжения генератора калина

_x000D_

  • _x000D_
  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

  • _x000D_
  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta)

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Силовой блок в моторном отсеке

Сам монтажный блок расположился возле аккумуляторной батареи(показан на фото ниже). Все электрические цепи в нем надежно защищены от влаги и пыли при помощи герметичной крышки, оснащенной специальными фиксаторами. Это добавляет немного комфорта при эксплуатации автомобиля.

Чтобы открыть указанную крышку необходимо отжать два фиксатора по краям, которые показаны стрелками на фото ниже.

После того, как блок открыт взору открывается множество предохранителей и исполнительных Реле. Чтобы не запутаться, все их мы пронумеровали на фото ниже и добавили описание к каждому элементу в таблице 1.

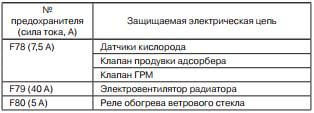

Цепи, которые защищают плавкие предохранители показаны в таблице 1.

В некоторых модификациях автомобилей звуковой сигнал защищен предохранителем F78 вместо F73. А питание доп. оборудования в багажнике защищается предохранителем F55.

Реле, которые расположены в данном блоке также сведены в таблицу 2:

Монтажный блок Лада Веста в салоне автомобиля

Находится монтажный блок в знакомом месте — возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:

  • поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
  • снять фиксатор в верхней правой части крышки;
  • потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)

  • F1 15А К15R Омыватель ветрового стекла mini
  • F2 30А *1 /5А *2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
  • F3 10А *1 Левая фара дальнего света (не люкс) mini
  • F4 30А *1 /5А *2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
  • F5 15А K15R Подогрев сидений mini
  • F6 7,5А *1 K30S Правые габаритные огни mini
  • F7 10А *1 K30S Левые габаритные огни mini
  • F8 5А *1 К30S Задние противотуманные фары mini
  • F9 3А Указатель поворотов (поворотники) в правом зеркале mini
  • F10 5А K15S Селектор роботизированной коробки передач АМТ mini
  • F11 10А *1 Левая фара ближнего света (не люкс) mini
  • F12 15А K30S Контроллер BCM (указатели поворотов) mini
  • F13 10А K30S Контроллер BCM (собственное питание) mini
  • F14 10А K30S Выключение педали тормоза mini
  • F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
  • F16 5А BTP Выключение педали тормоза mini
  • F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
  • F18 3А Указатель поворотов (поворотники) в левом зеркале mini
  • F19 10А *1 Правая фара ближнего света (не люкс) mini
  • F20 5А Обогрев наружных зеркал mini
  • F21 15А K15S БУ СНПБ mini
  • F22 5А K15S КП (комбинация приборов) mini
  • F23 5А K30S КП (комбинация приборов) mini
  • F24 5А ACC ЭРА ГЛОНАСС, радио mini
  • F25 5А ВТР Контроллер ESP9.1 mini
  • F26 15А K30S Питание модуля бензонасоса mini
  • F27 5А K15S Питание парктроника mini
  • F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
  • F29 10А *1 /5А *2 K30S Питание светотехники прицепа mini
  • F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
  • F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
  • F32 10А K15S Питание шины K15M (моторного отсека) mini
  • F33 5А BTP Управление стеклоподъемниками mini
  • F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
  • F35 5А BTP Блок переключателей в двери водителя mini
  • F36 15А K30S Радио, диагностический разъем mini
  • F37 7,5А K30S Лампы «стоп» правая mini
  • F38 7,5А K30S Лампы «стоп» левая mini
  • F39 10А *1 К15R ДХО (дневные ходовые огни) не люкс mini
  • F40 10А *1 К15R Фара дальнего света правая (не люкс) mini
  • F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
  • F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
  • F43 20А K30S Контроллер BCM (замки дверей) JCase
  • F44 30А K30S Электростеклоподъемники (ЭСП) JCase
  • F45 30А K30S Вентилятор отопителя салона (печки) JCase
  • F46 30А *1 K15R Питание стеклоочистителя (дворники) JCase
  • F47 25А *2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
  • F48 30А *2 K30S Контроллер ЕММ (стеклоочистка )
  • F49 25А *2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
  • F50 25А *1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

В вариантном исполнении:

Схема реле:

№ реле (сила тока, А) Наименование реле
К1 (70А *1 /50А *2 ), цепь К15R Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 (30А) Свободен
К3 (30А) Обогрев заднего стекла
К4 (30А) Стеклоподъемники передних стекол
К5 (40А) Вентилятор отопителя салона
К6 (30А) Стеклоподъемник задних стекол
К7 (20А) Модуль бензонасоса
К8 (20А) АСС (питание розетки 12В)

*1 — для комплектаций Classic и Comfort

*2 — для комплектаций Luxe

В вариантном исполнении:

Признаки неисправностей предохранителей

Неисправность Причина Устранение
Не горит освещение Окисление контактов Очистка / зачистка клемм
Не работает вентилятор, омыватель, очиститель Повреждение электрической проводки, реле Диагностика, замена новым
Не работает стеклоочиститель Отсутствует ток в цепи напряжения, неисправен предохранитель Проверка целостности проводки, замена БП
На включается аварийная сигнализация, повторители поворотников Проверка работоспособности БП Замена неисправных элементов
Стрелка тахометра работает хаотически, передача данных нестабильная Повреждение целостности электрической проводки Замена неисправных элементов
Вентилятор двигателя не активен, в том числе, при принудительной активации Проверка целостности цепи Замена поврежденных участков проводки

Не горит подсветка номера: штраф или есть варианты?

У вас перегорела лампочка в подсветке номерного знака? Можно ли ехать на такой машине и чем грозит встреча с инспектором?

Начнем с того, что такой дефект не является поводом для прекращения эксплуатации. По-настоящему опасны только неисправности рулевого управления, тормозной системы, прицепного устройства при наличии прицепа, ночью — негорящие фары спереди и габаритные огни сзади, а также неработающий водительский дворник в дождь.

Актуальные Автоновости

Потерян номер от машины: что делать? Штраф за нечитаемые номера в 2018

Нанопленка на номера: отзывы, законность и наказание

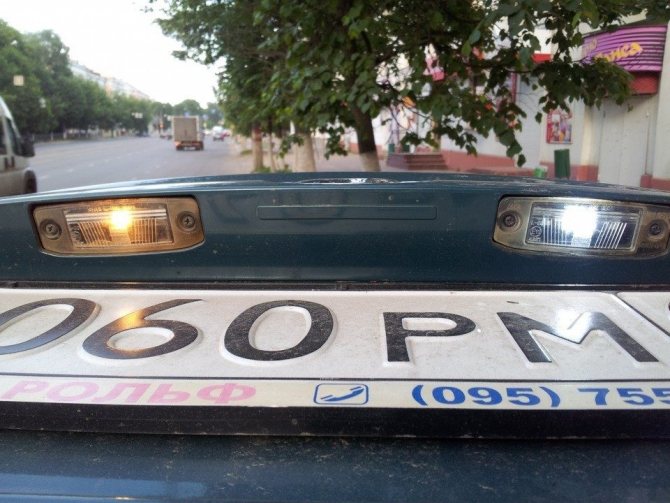

Подсветка номерного знака в перечень не входит, ехать можно, но неприятности не исключены…

Вспомним, для чего официально служит подсветка заднего номера. Это «возможность прочтения номерного знака в темное время суток с расстояния не менее 20 м при освещении знака штатными средствами освещения, кроме надписей „RUS“, „ТРАНЗИТ“, и изображения Государственного флага РФ, на которые данное требование не распространяется».

Если это условие не соблюдено, то водителю грозит административная ответственность в соответствии с КоАП РФ (ч. 1 ст. 12.2) в виде предупреждения или штрафа в размере 500 руб.

Как вы сами понимаете, специально с этим недостатком вас на дороге ловить никто не будет. Тем более что номер задний и спереди его не видно.

Однако же рассмотрим реальную ситуацию на дороге. Вас останавливает сотрудник ДПС, вы, по указанию жезла, прижимаетесь к обочине, при этом инспектор оказывается сзади. И, конечно же, видит, что одна из лампочек подсветки номерного знака или единственная лампа (у совсем простых автомобилей типа Логана первого поколения) перегорела. Если он в настроении покарать — повод уже есть. Неохота платить? Попробуйте освоить нехитрую, на большинстве автомобилей, процедуру замены. Если в бардачке есть лампа, то замена ее прямо при инспекторе, скорее всего, будет оценена и он не станет выписывать штраф.

Советуем прочитать эти статьи:

Штраф за тонировку 2020 года: новый закон

Проезд на красный свет: штраф 2018

Какой штраф за скрученный пробег на своей машине перед продажей?

А как постараться обезопасить себя от подобных неприятностей на дороге? Помимо банального совета проверять состояние автомобиля перед выездом можно принять и превентивные меры. Дело в том, что светодиодные лампы запрещены и могут вызвать проблемы только в передней части автомобиля. Сзади же требования предъявляются только к цвету ламп. Поэтому, поставив одну или две светодиодные лампы белого цвета проверенных производителей типа Philips или Osram в подсветку номерного знака, можно забыть о проблеме вплоть до продажи автомобиля. Еще один выход — применить лампы накаливания, изготовленные по технологии Long life. Такие тоже встречаются в линейках солидных производителей.

Советуем ознакомиться:

  • Как получить квадратный номер на автомобиль?
  • Потерял номер — штраф или есть варианты?
  • В России запретят продажу табличек «Инвалид»

Снятие и установка прикуривателя

Перед началом каждой ремонтной процедуры необходимо застопорить автомобиль, снять минус с АКБ. Менять деталь придется из бардачка:

  1. Снимите его крышку. Ножом разогните два фиксатора от гнезда.
  2. В «дырке» за крышкой бардачка нащупайте корпус прикуривателя. Плоской отверткой аккуратно, чтобы не повредить места соединений проводов, отогните пластмассовое крепление. Отщелкните фиксатор той же отверткой. При этом придержите левой рукой из салона блок устройства для прикуривания сигарет, отогните нижний фиксатор.
  3. Достаньте гнездо из отверстия.
  4. Отключите колодку проводов.
  5. Подключите новую деталь к сети, зафиксируйте ее крепёжными деталями.

Что делать понятно, приступим к работе!

В магазине приобретаем следующие комплектующие:

Микросхему усилителя низкой частоты TDA7560, без буквенного кода в конце наименования. Стоимость около 450 р. Электролит емкостью 10000 мкФ на 25 В с рабочей температурой 105 градусов. В магнитоле очень жарко при работе. Стоимость около 100 р. Конденсатор пленочный емкостью 0.47 мкФ на 250 В, тип К73-17. Стоимость около 20 р. Комплектующие купили, снимаем магнитолу и несем на рабочий стол, где займемся модернизацией.

Так выглядит магнитола на рабочем столе, где будем перепаивать микросхему и кондеры.

А это маркировочный шильдик, если кто не в курсе.

Разбираем магнитолу! Этот процесс не вызвал затруднений, открутили видимые винтики и все.

Это вид на печатную плату при снятой верхней крышке.

Отсоединяем от платы шлейф и откручиваем ее от корпуса.

Так выглядит печатная плата.

А эти элементы мы будем менять. Чип обведен красным, электролит желтым.

Замена предохранителей на Лада Веста

Последовательность действий:

  • Ладу Веста устанавливаем на площадку, блокируем задний ряд колес противооткатными башмаками, открываем водительскую дверь;
  • Слева от рулевой колонки, внизу отщелкиваем три пластиковых защелки;
  • Снимаем крышку, под которой расположен монтажный блок;
  • Пластиковым пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины. Данный способ применим лишь в том случае, когда нам точно не известен порядковый номер неисправного предохранителя.

Чтобы ускорить процесс идентификации неисправного элемента, на обратной стороне крышки нанесены порядковые номера, маркировки модулей, а также, указана распиновка.

Замену предохранителей в моторном отсеке проводим по аналогии:

  • Чтобы разобрать корпус БП: открываем капот, в левой части, за АКБ находится монтажный блок;
  • Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль, вставляем новый;
  • Проверяем реле – коммутатор на исправность. Устанавливаем новый по мере необходимости.

Средний ресурс эксплуатации предохранителей отечественного производства 45 тыс. км. Зарубежные аналоги служат дольше на 10 — 15 тыс. км.

Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам СТО.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Блок предохранителей Лада Веста с описанием (моторный отсек

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.

Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.

Схематическое расположение

Содержимое этого монтажного блока выглядит следующим образом:

Монтажный блок

На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:

Схема предохранителей Лада Веста

К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.Таблица цепи предохранителейТаблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.

Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:Таблица с обозначениями реле

Последовательность действий при самостоятельной замене подсветки номера Лада Веста

Необходимые материалы, инструменты:

  • отвертка с плоским наконечником;
  • новая лампа (комплект из двух). Светодиодный аналог;
  • ветошь;
  • дополнительное освещение по мере необходимости.
  1. Устанавливаем машину на ручной тормоз в целях безопасности.
  2. Выключаем зажигание.

Некоторые автолюбители практикуют «скидывать» клеммы аккумулятора при замене освещения номерного знака (далее — НЗ). Шаг не обязательный, если работы не связаны с заменой проводки.

  1. Отверткой с плоским наконечником поддеваем пластиковый корпус, извлекаем осветитель НЗ вместе с проводами, колодкой.
  1. Проворачиваем цоколь на 90°, извлекаем лампу.
  2. Вставляем новый осветительный элемент.
  1. Протираем внутреннюю часть стекла-отражателя для улучшения освещения.
  2. Собираем детали в обратной последовательности.

Вывод

Замена ламп освещения НЗ на Лада Веста предельно проста, справится каждый автолюбитель. В сервисный центр обращаться не обязательно. В качестве наглядного пособия приведена пошаговая инструкция. При покупке светодиодов тщательно сверяйте каталожные артикулы. Не покупайте детали и аксессуары сомнительного происхождения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
