Как правильно подключить магнитолу ваз 2106

Пошаговая инструкция установки.

— Первым делом необходимо приготовить набор инструментов, и конечно саму магнитолу до того, как перебегать к ее конкретной установке.

— Дальше необходимо высвободить место для новейшей магнитолы. Для этой цели необходимо снять штатную консоль все элементы, что мешают. Необходимо приготовить отвертку, чтоб снять что остается сделать нашему клиенту доступные крепления.

— Когда место для новейшей магнитолы готово необходимо сделать макет рамочки. Для этой цели вам конечно взять картон, где нужно начертить внешний облик рамочки для магнитолы. Необходимо точно измерить размер, чтоб он совпал с приготовленным местом для устройства.

Как установить

При выборе магнитолы рекомендуется обращать внимание на продукцию, выпускаемую под брендом Pioneer. Она характеризуется высокими эксплуатационными характеристиками, может прослужить в течение длительного периода

Установить магнитолу для повышения качества музыки можно следующим образом:

  • В машине магнитола фиксируется при применении стандартного разъема ISO. Этот международный стандарт получил широкое распространение.
  • При выборе магнитолы следует учитывать ее размеры. Если они не будут подходить, то монтаж усложнится. В машине можно провести изменение посадочного гнезда.
  • С обновлением магнитолы не возникает проблем в случае, если посадочное место имеет требующиеся размеры. Все кабели закрепляются в прямоугольную колодку.
  • Если контакты не подходят, то можно использовать специальный переходник.

Установить магнитолу правильно просто, т. к. она в большинстве случаев имеет стандартные размеры. Для автомобилей рекомендуется приобретать соответствующие провода, которые отличаются хорошей изоляцией.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

  1. Индивидуальные разъемы
  2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO

Если придется менять магнитолу, то просто перетыкаете штекер и все готово.В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности)

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:Чёрный — земля Желтый — силовое питание +12 вольт, от АКБ Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы) Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый — отвечает за питание памяти магнитолы (настройки)
  2. Красный — (силовой) отключает работу магнитолы.
По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Как подключить

Подключить магнитолу в ВАЗ-2106 можно через замок зажигания, но эта схема считается менее привлекательной, т. к. слушать радио при выключенном моторе не получится. Стандартная схема подключения предусматривает использование штатной проводки. Среди других особенностей подключения ВАЗ-2107 отметим следующие моменты:

  • Запрещается проводить подключение напрямую к аккумулятору, т. к. это может привести к его быстрому износу.
  • Для исключения вероятности разряда аккумулятора в желтый провод врезают кнопку выключения питания.
  • Штатного предохранителя в классической сборке не предусмотрено. Для его установки нужно изменить практически всю электрическую схему. Проще всего приобрести силовой кабель, в который уже встроен предохранительный элемент. Для нормального пуска требуется устройство на 20 А.

От правильности созданной системы питания во многом зависит эксплуатационный срок акустической системы. Провод рекомендуется изолировать, контакты соединяются методом пайки или при применении специальных переходников.

Динамики

Для того чтобы подключить магнитолу на ВАЗ-2106, следует провести ее соединение с динамиками. Среди основных рекомендаций отметим следующее:

  • Проводится установка динамиков с их плотной герметизацией. В противном случае может возникнуть вибрация.
  • Больше всего внимания следует уделять правильности прокладки кабеля. В месте соприкосновения с металлом следует провести качественную изоляцию, т. к. вибрация может стать причиной протирания изоляции.
  • Процедура подключения предусматривает применение специальных переходников. Кроме этого, можно провести подключение пайкой, все соединения изолируются.

У современной магнитолы есть соответствующие выходы для динамиков. Сеть питания должна иметь минимальное количество соединений, т. к. они могут стать причиной повышения сопротивления.

Сабвуфер

При улучшении акустической системы рассматриваемого автомобиля часто проводится установка сабвуфера. Этот элемент предназначен для вывода звука низкой частоты. Среди особенностей подсоединения отметим следующее:

  • У современного устройства есть соответствующий выход для подключения.
  • Для подобного динамика рекомендуется использовать провод большего сечения.

Прокладывать кабель рекомендуется под обшивкой транспортного средства. Подключается магнитола на ВАЗ-2107 при использовании специальных фишек.

Антенна

Прежде чем подсоединять в ВАЗ-2107 автомагнитолу, следует рассмотреть правильность положения антенны. Различные искусственные помехи могут стать причиной ухудшения качества сигнала, за счет чего появляется посторонний шум. Среди особенностей подключения антенны отметим следующее:

  • Есть соответствующий разъем для подсоединения внешнего устройства.
  • При отсутствии требуемого штекера его можно приобрести и припаять к наружной антенне.
  • Качественное соединение предусматривает проведение изоляции при применении изоленты или герметика. Слишком высокая влажность может стать причиной появления коррозии, которая приведет к ухудшению качества сигнала.

На установку и подключение акустической системы уходит относительно небольшое количество времени. Больше всего внимания уделяется прокладке кабеля к источнику питания, т. к. в качестве него применяется аккумулятор.

Установка магнитолы в Ваз

Сегодня на рынке можно найти практически любое головное устройство АС. Разные цены, разные потребности и наконец, автомагнитола приобретается. Практическая каждая из них сегодня оснащена радиоприемником и способна читать диски любого формата. И если выбор головного устройства для многих не проблема, то монтаж автомагнитолы Ваз или другого автомобиля становится настоящей проблемой. В нашей статье мы рассмотрим, как подключаются автомагнитолы. Установка на ваз 2107 или другую модель должна пройти легко и быстро, если изучить все, что будет представлено ниже.

Как подключить автомагнитолу Ваз 2110 своими руками

Сегодня на рынке можно найти практически любое головное устройство АС. Разные цены, разные потребности и наконец, автомагнитола приобретается. Практическая каждая из них сегодня оснащена радиоприемником и способна читать диски любого формата. И если выбор головного устройства для многих не проблема, то монтаж автомагнитолы Ваз или другого автомобиля становится настоящей проблемой.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

  • Запрещается проводить подключение напрямую к аккумулятору, т. к. это может привести к его быстрому износу.
  • Для исключения вероятности разряда аккумулятора в желтый провод врезают кнопку выключения питания.
  • Штатного предохранителя в классической сборке не предусмотрено. Для его установки нужно изменить практически всю электрическую схему. Проще всего приобрести силовой кабель, в который уже встроен предохранительный элемент. Для нормального пуска требуется устройство на 20 А.

От правильности созданной системы питания во многом зависит эксплуатационный срок акустической системы. Провод рекомендуется изолировать, контакты соединяются методом пайки или при применении специальных переходников.

Динамики

Для того чтобы подключить магнитолу на ВАЗ-2106, следует провести ее соединение с динамиками. Среди основных рекомендаций отметим следующее:

  • Проводится установка динамиков с их плотной герметизацией. В противном случае может возникнуть вибрация.
  • Больше всего внимания следует уделять правильности прокладки кабеля. В месте соприкосновения с металлом следует провести качественную изоляцию, т. к. вибрация может стать причиной протирания изоляции.
  • Процедура подключения предусматривает применение специальных переходников. Кроме этого, можно провести подключение пайкой, все соединения изолируются.

Сабвуфер

При улучшении акустической системы рассматриваемого автомобиля часто проводится установка сабвуфера. Этот элемент предназначен для вывода звука низкой частоты. Среди особенностей подсоединения отметим следующее:

  • У современного устройства есть соответствующий выход для подключения.
  • Для подобного динамика рекомендуется использовать провод большего сечения.

Прокладывать кабель рекомендуется под обшивкой транспортного средства. Подключается магнитола на ВАЗ-2107 при использовании специальных фишек.

Антенна

Прежде чем подсоединять в ВАЗ-2107 автомагнитолу, следует рассмотреть правильность положения антенны. Различные искусственные помехи могут стать причиной ухудшения качества сигнала, за счет чего появляется посторонний шум. Среди особенностей подключения антенны отметим следующее:

  • Есть соответствующий разъем для подсоединения внешнего устройства.
  • При отсутствии требуемого штекера его можно приобрести и припаять к наружной антенне.
  • Качественное соединение предусматривает проведение изоляции при применении изоленты или герметика. Слишком высокая влажность может стать причиной появления коррозии, которая приведет к ухудшению качества сигнала.

На установку и подключение акустической системы уходит относительно небольшое количество времени. Больше всего внимания уделяется прокладке кабеля к источнику питания, т. к. в качестве него применяется аккумулятор.

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм).
На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач.
На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки.
Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины.
В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Как установить магнитолу в «Жигули».

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

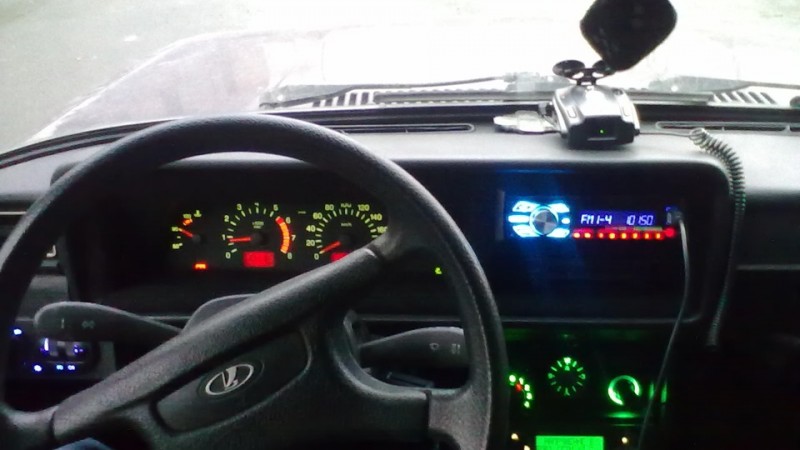

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола. Если вы просто любитель послушать «Авторадио», то можно установить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель. После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

Кстати, штатная расцветка проводов на колодке питания следующая:

  1. Красный цвет – это всегда «+» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
  2. Черный провод – «минус», масса бортовой цепи.
  3. Синий – питание антенны;
  4. Желтый – постоянное напряжение с АКБ.
  5. Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ. Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена тросика газа на ваз 2115

Ваз 2114 замок от калины на

Кпп ваз 2114 устройство схема

Эпхх ваз 2109 карбюратор схема подключения

ВАЗ 2114 признаки неисправности внутреннего шруса, способы диагностика

Ваз 2107 недостатки

Дергается машина при трогании ваз 2114, несколько основных причин

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

как антенну установить

Проблемы антенн типа Т Часто при выборе антенны, клиенты отталкиваются от габаритов антенны, то есть от ее длины. Но вот тут парадокс, клиенты как раз хотят приобрести именно короткую антенну, объясняя это тем, что с короткой антенной их автомобиль будет выглядеть более или менее красиво, а длинная антенна превратит их автомобиль в троллейбус. Конечно, грамотные продавцы пытаются переориентировать клиента в нужном направлении, поставив во главу угла цели и задачи радиосвязи для данного клиента. В газели фургон такого не наблюдается.

Машина ВАЗ года, радиостанция MJ turbo от Кабана, антенна Lemm Magnum. Так получилось что по работе.

Бортовой журнал ВАЗ 21074 (2006 г.)

Всем привет! Прошлой осенью произошел один неприятный случай — в спешке забыл отключить панельку магнитолы, оставив ее в положении AUX IN, так как, обычно, использую его вместо паузы. Магнитола — старенькая Алпайн еще с ДВД-приводом.

Тогда еще стояла старая батарея, которая уже плохо держала заряд и требовала регулярной подзарядки, в итоге, вечером стартер не смог прокрутить двигатель, пришлось «прикуривать». После этого случая решил проверить утечку тока и само подключение магнитолы, так как досталась она уже с автомобилем.

В том же положении панельки на сигнализации ток утечки составил целых 0,7 А, что на порядок больше допустимых значений — везде пишут по разному, но, если взять самый большой диапазон, то допустимый ток утечки всего 0,015-0,070 А или 15-70 mА.

Решил снять магнитолу и посмотреть подключение — как и предполагалось, красный и желтый провода питания скручены вместе и через зеленый тянутся к батарее, также, через скрутку к отрицательной клемме идет и провод «массы», получается фишку просто обрезали и все провода подключены на скрутках. Видимо, еще и поэтому при заводке машины магнитола постоянно отключалась на 1-2 секунды.

Нашел заводскую схему подключения магнитолы Алпайн, которая в принципе, применима и ко всем остальным.

Желтый провод, как я понял, отвечает за память, настройки и общее питание, подключается напрямую к батарее. А красный — отвечает за управление этим питанием, то есть за включение панели, и подключается он от зажигания, то есть уже не напрямую. Видимо, чтобы не заморачиваться, прежний владелец просто скрутил их вместе.

Решил проверить сколько на самом ли деле «утекает» только через одну магнитолу. Подключил мультиметр в разрыв скрутки желтого и красного провода к батарее:

1. Со снятой панелькой — практически не потребляет.

2. Со вставленной, но не включенной — уже на порядок выше нормы.

3. В режиме, в котором панель была оставлена — вышло еще больше. Таким образом, за 10 часов, что стояла машина,с батареи могло высосать до 5-7 А, чего уже не хватило, чтобы завестись.

4. С отключенной через кнопку магнитолой — в пределах нормы, но все равно многовато.

Теперь отключаем красный и оставляем только желтый, как должно быть при выключенном зажигании — магнитола теперь не включается и утечка минимальна.

Поэтому, решил пустить красный провод по заводской схеме и обезопасить себя от повторения данной ситуации с разрядкой, тем более для новой батареи это будет не очень хорошо.

Сначала, думал подключиться к свободному выходу INT на замке зажигания, но, оказывается, у него там постоянный +, а режима АСС, как на иномарках, нет.

Резать соседний провод на котором появляется переменный + не хотелось, тем более разбирать и дорабатывать контактную группу. Поэтому, порывшись в интернете, узнал, что в монтажном блоке имеются свободные контакты к которым можно подключиться и они уже защищены предохранителями.

Сначала хотел подключиться к штекеру Ш13-6 со стороны салона, но он был уже занят, поэтому пришлось вывести красный провод через моторный щит и подключаться к штекеру Ш10-8.

Штекер второй черный слева, если смотреть на блок, хотя, на некоторых схемах почему-то идет под коричневым цветом. К проводу припаял клемму «мама» с усиком, чтобы держалась в фишке.

Остальные контакты также пропаял и заизолировал термоусадкой.

Тянуть желтый и черный не понадобилось, так как сечения уже стоявших хватало, силовые и массы рекомендуется ставить сечением 2,5-4 мм.

Желтый (зеленый) провод у батареи пустил через предохранитель на 10 А, временно обмотал изолентой, пока из Китая идут спец.фишки под предохранители. Получается, теперь оба провода питания находятся под защитой, не считая предохранителя в самой магнитоле. Также, заменил и пропаял круглые клеммы к батарее.

Собрал все на место, подцепил мультиметр к АКБ — общая утечка составляет всего 0,02 А, что со вставленной панелькой, что без нее. И магнитола перестала отключаться при заводке автомобиля.

Однако, при таком подключении есть небольшой недостаток — чтобы послушать музыку надо обязательно включать зажигание, что на инжекторе и так ко всему дает довольно большое потребление. Можно было, конечно, просто поставить в разрыв красного провода кнопку, но, ведь, и ее можно забыть выключить. Так что, пока оставил так, может позже что-нибудь придумаю.

Посчитаемся:

Провод 1м — 30р

Клемы, термоусадка — 20р

Предохранитель 10А — 10р

Итого- 60р

Подписывайтесь! Удачи на дорогах!

Установка передних динамиков

В первую очередь устанавливаем передние динамики. Тогда при подключении магнитолы у вас не будет необходимости путаться в проводах, установленных неграмотным радиотехником. Чаще всего с такими случаями сталкиваются покупатели подержанных машин. Одинаковые черные провода с небрежными скрутками и минимальной изоляцией нужно прозванивать и маркировать. Гораздо проще заменить ненадежную электропроводку на кабели нужного сечения и цвета.

Для левых и правых динамиков используют акустические провода разных цветов. Цвет провода выбирают по распиновке производителя автомагнитолы. В радиотехнике распиновкой называют цветовое, буквенное, цифровое обозначение выходов и кабелей. При монтаже более мощных динамиков (на 100 – 150 ватт), учитывайте их монтажную глубину, которая не должна мешать движению стекла. Чтобы выдвинуть динамик, используют проставочные кольца.

Для установки динамиков нужно разобрать переднюю дверь и снять механизмы стеклоподъемника.

Для установки динамиков обычно используют низ двери. В дверной карте прорезают отверстия для диффузора. К каркасу двери крепятся проставочные кольца, в которые устанавливаются динамики. Провода для подключения колонок к головному устройству протягиваются в технологические отверстия двери. После сборки двери можно провести дополнительные работы.

На динамик устанавливается гриль (декоративная и защитная решетка), дверная карта обтягивается винилом или кожзаменителем. Без дополнительной шумоизоляции дверной полости динамики могут звучать глухо или резонировать. Для шумоизоляции наружный металл проклеивается виброизоляционным материалом, гасящим вибрации металла (например, «Бимастом»). Внутренние поверхности каркаса, ребра жесткости оклеиваются шумопоглощающим «Сплэном».
