Удачная установка планшета вместо магнитолы в автомобиль: как провести всё своими руками

Теория подключения звука в авто через планшет

Усилитель мощности принимает входной сигнал, обычно сигнал уровня предусилителя. Хотя MP3-плеер, мобильный телефон и планшет могут напрямую управлять усилителем (через гнездо для наушников), они часто подключаются к усилителю с помощью цап со вспомогательными входами, специальными входами типа iPhone, входами данных USB, и т. д., и выходы предусилителя. Выходное напряжение линии Max для некоторых девайсов составляет около 1 VRMS и стандартизовано для гарнитур Android. Там максимальное значение 150 мВ при 32 Ом. Чтобы установить планшет в автомобиль вместо магнитолы и усилить звуковой сигнал, вам нужен цап или предусилитель с выходами, которые имеют более высокие параметры (~ 2-4 В). Ваш усилитель будет работать в любом случае, но вы, вероятно, не сможете получить максимальную отдачу. Или, другими словами, вывод вашего устройства ниже входного сигнала, который обычно требуется усилителю. В какой-то момент вам придётся усовершенствовать гаджет, появятся проблемы с искажениями, также большее напряжение, проходящее через провода, может означать более низкий шум, вызванный сигналом. Сигнал низкого напряжения более подвержен «шуму», и вы не сможете полностью управлять усилителем.

Нужно установить переключатель 12v, чтобы включать и выключать усилитель (большинство водителей об этом попросту забывают). И каждый раз, когда вы подключаетесь непосредственно к усилителю через jack/RCA, вы рискуете повредить динамики, если усилитель включен. Вы также рискуете разрядить аккумулятор автомобиля каждый раз, когда забываете выключить усилитель. Для включения усилителя можно также использовать зажигание, но это также оказывает негативное воздействие на динамики. Большинство людей, когда-либо сталкивавшихся с самостоятельной установкой внешнего усилителя, знакомы с коэффициентом усиления напряжения – коэффициент, на которой усилитель действительно усиливает входной сигнал от источника. Один этот параметр может иметь существенные последствия для фактической производительности, когда усилитель вводится в систему впервые, и может заменить планшет. Отсутствие понимания влияния, которое могут иметь различные уровни усиления напряжения в вашей системе, вполне может быть причиной плохого звука внешнего усилителя.

Усилитель имеет довольно простую задачу: взять сигнал от входного напряжения от источника и «сделать его больше». Каждый 6 дБ коэффициента усиления равны удвоению напряжения; как таковой, гипотетический усилитель с усилением напряжения 30 дБ увеличит напряжение на 2 в 5 степени или в 32 раза. Идеальный коэффициент усиления напряжения может варьироваться в зависимости от предусилителя. Использование источника с плохо реализованными выходами предусилителя может быть проблемой при подключении к высокомощному усилителю с относительно низким коэффициентом усиления напряжения и высокой входной чувствительностью, которая представляет собой величину напряжения, необходимого от предусилителя, для обеспечения полного усиления мощности.

Предположим, нужно установить планшет, который может передавать 1 вольт RMS с выходов предусилителя; если вы подключите этот аппарат с помощью мощного усилителя, вы можете быть очень разочарованы, если его прирост напряжения будет ниже среднего – 27 дБ. Коэффициент усиления 27 дБ приравнивается к увеличению напряжения на 22,6%, что означает, что наш усилитель будет выпускать RMS на 22,6 В или колоссальные 64 Вт в нагрузке 8 Ом. Даже если усилитель рассчитан на 1000 ватт, звук будет никаким, так как девайс искажает сигнал к усилителю, а очень высокий уровень усиления приведёт к неполадкам гаджета. Тщательный выбор аппаратного обеспечения может помочь вам максимально эффективно использовать ваше оборудование.

Установка 10-дюймового планшета в Volkswagen Tiguan

Инструменты

1. Ножницы по металлу.
2. Напильник.
3. Плоскогубцы.
4. Стальная пластина (толщина не менее 1.5 мм, длина не менее 270 мм, ширина 200 мм).

Последовательность действий

1. Из стальной пластины вырезается П-образный фрагмент, причём верхняя перекладина этой «буквы П» должна быть шириной не менее 100 мм. Углы перекладины срезаются, заусенцы тщательно обрабатываются напильником.
2. Полученный профиль с помощью плоскогубцев сгибается посредине под прямым углом так, как это показано на фото ниже.
   Установка магнитолы 7018b

   П-образный держатель для планшета

3. Полученная пластина вставляется в щель на приборной панели, эта щель находится сразу под штатной магнитолой (именно поэтому толщина пластины должна быть не менее 1.5 мм, так как если она будет тоньше, она станет болтаться). В этот самодельный держатель можно поместить 10-дюймовый планшет.

10-дюймовый планшет, установленный в держатель

Какие проблемы могут возникнуть

Большинство машин оснащены цифровой CAN-шиной. Поэтому просто поставить планшет не всегда получается. Придется найти способ, как «подружить» гаджет со штатным усилителем. Самый простой вариант приобрести небольшой адаптер AZ-FM. Оно помогает «обмануть» штатную систему, которая начинает видеть планшет в качестве стандартной магнитолы. Но, в этом случае будет недостаточно громкости. Тогда придется все равно ставить дополнительный «усилок». Проще всего использовать для этого любую старую магнитолу. Она подсоединяется к AUX, потом идет на AZ-FM и после этого к штатному усилителю. Но, это слишком длинная цепь. К тому же адаптер стоит не так дешево, порядка 900-1000 рублей.

Тогда можно купить в радиомагазине дополнительный усилитель. Он, безусловно, будет работать, но во время прослушивания музыки появится фон.

Поэтому проще всего разобрать AZ-FM и перепаять на нем сопротивление. Но фон может остаться. Можно попробовать выпаять из планшета провода, выводить массу в разные места. Но все равно дополнительный шум может оставаться, даже если подсоединиться напрямую к аккумулятору. Тогда покупаем фильтр (для автомагнитолы) и шумы исчезают.

Однако планшет, работающий на своем ОС, не станет самостоятельно интегрироваться с автомобильной системой. Поэтому нужно подумать о том, как его настроить.

Плюсы и минусы

 Помимо описанного функционала, использование планшета в качестве мультимедийной системы автомобиля имеет ряд дополнительных плюсов:

1. Стоимость самого устройства, усилителя и проводов несоизмеримо меньше стоимости сопоставимой по возможностям штатной магнитолы. Даже китайские аналоги выйдут по стоимости в несколько раз дороже.
2. Устанавливать планшет совсем не обязательно на место магнитолы. Можно продумать вариант размещения в более удобном месте.
3. Можно использовать свой старый гаджет, например, с подсаженным аккумулятором.
4. Производительность планшета выше, чем у специализированных систем, поэтому работа будет более стабильной.

Главным минусом является сложность аккуратно вписать устройство в интерьер автомобиля, чтобы глядя на апгрейд не возникало ощущение «колхоза».

Установка планшета в ваз 2114

всем привет! после ряда неудач решил не опускать руки и продолжить создание всеядного CarPC!

1) Был куплен 8-ми дюймовый планшет Prestigio MultiPad PMP880TD на Win 8.1 цена 4500 руб. нашел в планшете 2 минуса! первое это то что у него нет GPS второе 16gb встроенной памяти это катастрофически МАЛО

2) переносной жесткий диск аж на целый таробайт))))

3) присмотрел на aliexpress.com звуковую карту! про все функции писать не буду нужна она для избавления от магнитолы что бы звук пустить напрямую на усилители (в будущем)

4) давно были куплены DC-DC преобразователь KIS-3R33S 2 штуки

• 1 для питания планшета
• 2 для питания хаба

5) хаб китайский дома нашел про него рассказывать не буду

6) купил еще ардуино леонардо

схема подключения питание планшета и периферии

модуль питания для планшета был переделан! выпаял резистор который управляет напряжением и припаян подстроечный резистор!по поводу OTG интересная ситуация у данного планшета! читал на 4пда что этот планшет может работать и без шнурка «отг»! если не подключать GND к ID то планшет будет видеть хаб с периферией и заряжаться! ЭТО ОЧЕНЬ СИЛЬНО ПОРАДОВАЛО!схема подключения ардуино

ОГРОМНОЕ СПАСИБО РЕБЯТАМ lti1 И ВладимирC потому что сам не разобрался как сделать включение через ардуино ACC будет от сигнализации

скетч от lti1 задумка ВладимирC unsigned long currentTime ; unsigned long loopTime ; const int pin_enc_A = 2 ; const int pin_enc_B = 3 ; const int pin_pause = 4 ; unsigned char encoder_A ; unsigned char encoder_B ; unsigned char encoder_A_prev = 0 ; unsigned char pause ; //// реле int ACC = 4 ; // D4 вход ACC int Hub = 5 ; // D5 выход управления хабом int Hall = 6 ; // D6 выход управления датчиком холла int flagACC = 0 ; unsigned long pauseTime = 0 ; //кнопки //****************** Здесь необходимо указать свои значения ***************

int analogPin = 0 ; // пин для подключения кнопок, по умолчанию A0

int release_button = 0 ; // значение при отпущенных кнопках int button_release_range = 50 ; // диапазон значения + — при отпущенных кнопках int button_range = 10 ; // диапазон значения нажатых кнопок + — int time_holding = 500 ; // время для удержания кнопок в миллисекундах int time_tinkling = 10 ; // время исключающее дребезг контактов в миллисекундах int vol_up = 288 ; // значение кнопки увеличить громкость int vol_down = 333 ; // значение кнопки уменьшить громкость int alt_tab = 469 ; // значение кнопки которая будет работать как Alt + Tab int next = 595 ; // значение кнопки которая будет работать как Next при коротком нажатии и Fast Forward при удержании int previous = 792 ; // значение кнопки которая будет работать как Previous при коротком нажатии и Rewind при удержании int play_pause = 777 ; // значение кнопки которая будет работать как Play/Pause при коротком нажатии и Mute при удержании

int data ; unsigned long flag = 0 ; unsigned long eventTime = 0 ; unsigned long pauseMillis = 0 ;

void setup () pinMode ( pin_enc_A , INPUT_PULLUP ); // encoder 1 pinMode ( pin_enc_B , INPUT_PULLUP ); // encoder 2

currentTime = millis (); loopTime = currentTime ; Keyboard . begin (); //// кнопки Serial . begin ( 9600 ); ////реле pinMode ( ACC , INPUT ); pinMode ( Hub , OUTPUT ); pinMode ( Hall , OUTPUT ); >

void loop () currentTime = millis (); if( currentTime >= ( loopTime + 5 )) encoder_A = digitalRead ( pin_enc_A ); // считываем состояние выхода А энкодера encoder_B = digitalRead ( pin_enc_B ); // считываем состояние выхода А энкодера if((! encoder_A ) && ( encoder_A_prev )) if( encoder_B ) // выход В в полож. сост., значит вращение по часовой стрелке Keyboard . press ( KEY_LEFT_CTRL ); Keyboard . press ( KEY_LEFT_SHIFT ); Remote . increase (); delay ( 50 ); Keyboard . releaseAll (); > else Keyboard . press ( KEY_LEFT_CTRL ); Keyboard . press ( KEY_LEFT_SHIFT ); Remote . decrease (); delay ( 50 ); Keyboard . releaseAll (); > > encoder_A_prev = encoder_A ; // сохраняем значение А для следующего цикла loopTime = currentTime ; > //// кнопки Serial . println ( data ); data = analogRead ( analogPin ); if( data >= release_button — button_release_range && data release_button + button_release_range && flag == 0 ) eventTime = millis (); >

if( data >= release_button — button_release_range && data release_button + button_release_range && flag == 1 && pauseMillis == 0 ) Keyboard . press ( KEY_LEFT_ALT ); Keyboard . press ( KEY_TAB ); Keyboard . release ( KEY_TAB ); Keyboard . press ( KEY_TAB ); Keyboard . release ( KEY_TAB ); flag = 0 ; pauseMillis = millis (); >

Инструкция подключения планшета через усилитель.

Для начала нужно извлечь штатную магнитолу (используйте руководство по ремонту к вашему автомобилю), затем подготовьте проводку для подключения усилка и планшета. Их можно подключить через проводку прикуривателя или магнитолы, но это будет не совсем правильно и может привести к короткому замыканию. Поэтому мы будем тянуть проводку для усилителя от аккумулятора

Важно: Обязательно на кабель, по которому будет проходить плюс, установите предохранитель, как можно ближе к батарее используя водонепроницаемый корпус для предохранителей

Для проведения кабеля с моторного отделения необходимо сделать небольшое отверстие в стенке между салоном и моторным отделением если такое отверстие уже есть, им следует воспользоваться. В любом случае обязательно используйте резиновую муфту, чтобы предотвратить перетирание изоляции проводов об металл.

У меня в автомобиле было отверстие возле центрального тоннеля через него, и был протянут кабель к установленному под сидением усилителю.

Для подключения акустики к усилку рекомендую использовать адаптер, такой как на фотографии, он избавит вас от необходимости резать, а затем паять провода, для того чтобы было понятно где какой кабель используйте скотч и бумагу с метками. .

От усилителя выводим два кабеля к аудио адаптеру.

Чтобы подключить планшет, необходимы стерео мини кабеля для RCA (не берите китайские за два рубля, от них очень зависит качество звука), также рекомендуется сделать экранировку аудио цеп

Затем найдите в блоке предохранителей свободный разъем, в который напряжение поступает только при повернутом ключе в замке зажигания (для этого воспользуйтесь подсказками на задней крышке блока предохранителей), чтобы не позволить планшету разрядить аккумулятор, когда вы не используете автомобиль. Плюс подключите через плавкий предохранитель, минус к массе, к этим проводам присоединяем 12В разъем мама (гнездо прикуривателя) их продают в магазинах радиодетали и на радио рынке, в который подсоединяется автомобильный адаптер зарядки, подключенный к планшету.

Установка планшета вместо магнитолы

Планшет устанавливается в штатное место магнитолы, возможно рамку придется немного подпилить по краям. Планшет крепится в нише на заранее подготовленные крепежи или фиксируется с помощью герметика или эпоксидного клея, после чего рамка устанавливается на свое место. Также можно прикрепить планшет поверх магнитолы с помощью чехла, док станции или специальных держателей.

Для экономии времени и средств подключаете планшет к усилителю только через аудио выход для наушников, при использовании других методов существенно ухудшается качество исходящего аудио сигнала, также возможно появление посторонних шумов вовремя переключения трансмиссии и при наборе скорости.

Полезные приложения.

• Для того чтобы планшет адекватно засыпал при выключении зажигания и просыпался после включения необходимо установить и настроить приложение Tasker
• Приложение TTS iVona будет приветствовать вас приятным голосом при включении системы, присутствует Русский язык
• Torque Pro для диагностики автомобиля через OBD2

Подключение планшета через автомобильный усилитель

Тут есть два варианта:

• если в Вашем авто есть штатная аудио система, то её можно заменить, используя внешний усилитель и планшет.
• если у Вас магнитола съёмная, то её можно использовать как усилитель и именно к ней подключить к планшет.

Я использовал первый вариант.

Замена стоковой стерео-системы на планшет требует подключения внешнего усилителя. Дело в том, что планшет невозможно напрямую подключить к динамикам. Аудио выход рассчитан только на наушники. Поэтому и необходим усилитель. Я выбрал 4х канальный, потому что в моей машине четыре динамика. Усилитель у меня установлен под передним пассажирским сиденьем, но он может быть установлен практически в любом месте, например в багажнике автомобиля, но это, я считаю, слишком далеко от батареи. Я выбрал место под сиденьем пассажира, чтобы ограничить длину кабеля. Сиденье придётся снять, но это на самом деле не сложно. Погуглите, как это делается в вашем автомобиле.

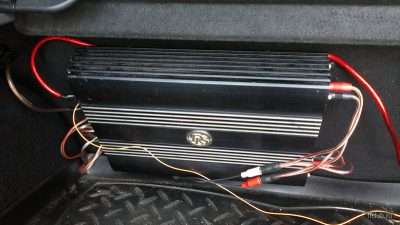

Усилитель будет питаться непосредственно от батареи. Для этого необходимо провести достаточно толстые провода от автомобильного аккумулятора. Прочитайте инструкцию по эксплуатации усилителя для определения необходимого сечения кабеля. Есть усилители, которые имеют в комплекте провода для подключения. Также можно сэкономить и пойти купить такой провод самостоятельно.

Я выбрал самый дешевый усилок, какой только мог найти. Я редко слушаю музыку, в основном аудио-книги, так что качество звука меня не сильно беспокоило.

Инструменты и материалы

Присоединить к бортовой сети надо два устройства — планшет и усилитель. Конечно их можно подключить и через прикуриватель, но этот вариант можно рассматривать только как временный. Для избежания коротких замыканий и обеспечения стабильного питания, подключаться надо непосредственно к аккумуляторной батарее.

Важно! Вы должны поставить предохранитель на силовом кабеле усилителя. В продаже есть маленькие водонепроницаемые держатели предохранителей, которые можно использовать для этого

Предохранитель нужно установить как можно ближе к батарее, насколько это возможно. Без этого предохранителя, возможно короткое замыкание и пожар.

Запуск провода через отверстия

В блоке предохранителей я выбрал тот, который обесточен, когда автомобиль выключен, чтобы не разряжать батарею.

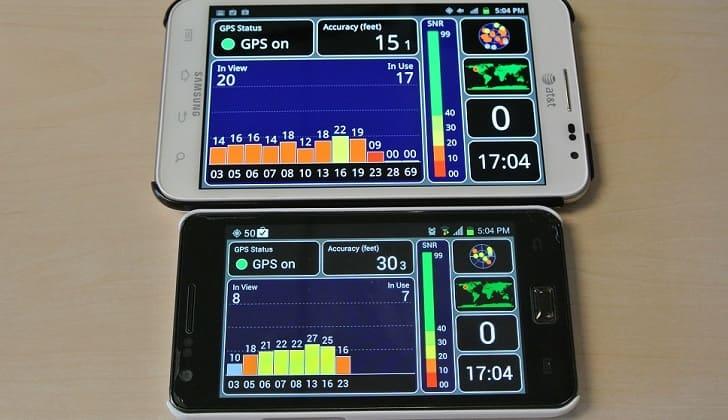

Использование GPS в планшете будет быстро разряжать аккумулятор. Так что зарядка для планшета просто необходима. Если вы посмотрите в блоке предохранителей под капотом, то наверняка обнаружите пустые вспомогательные держатели предохранителей. Маркировка блока предохранителей, как правило, есть на нижней части крышки для плавких предохранителей. Для этого провода питания вы можете добавить соединитель «мама» 12 В разъема (гнездо прикуривателя). Такие есть магазинах автозапчастей или на радиорынке.

Какой планшет выбрать

Выбирая планшет для авто, многим владельцам транспортных средств сложно определиться с устройством для мультимедиа и навигации. Готовые решения проблемы можно получить, опираясь на такие критерии:

Марка. Нет необходимости приобретать дорогой прибор от популярной торговой марки. Хотя считается, что чем выше стоимость, тем качественнее и производительнее устройство.
Экран

Обращают внимание на диагональ. Ее размер может быть разным

Выбор зависит от собственных предпочтений. Также учитывается вместимость панели в транспортном средстве, свободное пространство. Оптимальный вариант — устройства с диагональю в 7-8 дюймов. Более крупные модели тоже подойдут, но меньшие — нет.
Разрешение. Лучше всего выбирать устройства с FullHD, но если ограничено количество средств, то подойдет и HD. Обязательно нужно обращать внимание на антибликовое покрытие и углы обзора, чтобы не чувствовать дискомфорта во время использования.
Производительность и память. Во время применения планшета в машине не планируется высоких нагрузок. Подойдет операционная память на 2 Гб. Для накопителя — не меньше 16 Гб.
Навигация и интернет. Прибор должен поддерживать GPS и ГЛОНАСС, работу SIM-карт, чтобы постоянно был доступ к интернету.

Емкость аккумулятора, работа камер и прочие функции имеют вторичное значение, так что на них можно не обращать внимания, выбирая планшет, который будет использоваться в машине вместо магнитолы.

Можно поставить следующие планшеты в машину вместо магнитолы:

• Onda V10. Производителем является китайская компания. Экран большой — 10,1 дюймов. Разрешение у монитора FullHD. Под прямыми солнечными лучами функционирует нормально. Установлена 7 версия операционной системы андроид. Работает с поддержкой 4G и GPS, что требуется автомобилистам. Память составляет 32 Гб, что достаточно не только на сотни музыкальных композиций, но и на несколько фильмов.
• Teclast X98 Air 3G. Эта модель более компактная. Диагональ экрана составляет 9,7 дюймов. Память — 32 Гб. Модель поддерживает функционирование с 3G и GPS. Выпускаются устройства с двумя операционными системами — как Виндовс, так и Андроид.
• Lenovo Tab 3 TB3-850M. Рекомендуется тем, кому требуется дешевый, но качественный планшет. Подходит для воспроизведения музыкальных композиций, работы с навигационными системами. Экран имеет диагональ в 8 дюймов. Устройство поддерживает LTE и GPS. Память составляет 16 Гб. В качестве операционной системы установлена 6 версия Андроида.

Это примеры качественных моделей, которые подойдут для работы в транспортном средстве.

Как установить планшет в машину

Встраиваем планшет в автомобиль

1. Максимум, что может понадобиться:
2. Разъёмы типа «Колокольчики», они же — «Тюльпаны».
3. Кнопки короткого замыкания (которые замыкают контакт только при нажатии)
4. Удлинитель USB.
5. Зарядное устройство USB около 2 A для прикуривателя.
6. Разъём COM (в идеале).
7. Самые дешёвые наушники.
8. Провод с самым маленьким сечением (2 метра).
9. Кулер. Желательно брать подороже с подшипником, чтобы не было шума.
10. Термоклей с пистолетом.
11. Маленький паяльник.
12. Суперклей.

Внимание: В машине должен быть усилитель на 4 канала

Технология установки планшета в автомобиль

Для начала сделайте разметку на панели, где будет установлено устройство. Для этого можно использовать просто заднюю крышку устройства. Желательно сделать так, чтобы панель полностью закрывала боковые грани планшета. Потом выпилите отверстия для вашей модели и будущих кнопок и выходов. Можно, конечно ограничиться только кнопкой включения, но намного удобней и красивей будет, если на панели будет выход USB и кнопки громкости. Последние можно вообще не выводить, выставив на устройство максимальную громкость.

Разберите планшет. Посмотрите в интернете, как разбирается именно ваша модель, так как иногда могут быть секреты и пр. Также желательно скачать схему своего устройства, чтобы долго не искать нужные контакты. Теперь очередь за паяльником. Припаяйте удлинитель USB; второй конец может быть как в бардачке, так и вмонтированным в панель, при помощи клеевого пистолета.

Теперь очередь за звуком. Здесь всё просто. Чтобы не паять ничего на планшете, возьмите дешёвые наушники и отрежьте головные телефоны. Вставьте Jack в выход на наушнике в планшете, а отрезанные провода припаяйте к купленным тюльпанам и вставьте в усилитель.

Последней можно вывести кнопку включения/блокировки и кнопки громкости. Используйте самый тонкие провода для этого. С питанием можно исхитриться, если в планшете предусмотрен отдельный разъём для зарядки. Если же устройство заряжался при помощи шнура USB, то придётся паять.

В идеале используется разъём COM (папа), к которому припаиваются все провода от кнопок, наушников, разъёмов. В автомобиле производится аналогичное подключение к разъёму COM (маме). Делается это для быстрого монтажа/демонтажа устройства.

Для лучшего охлаждения, прикрепите супер клеем к планшету кулер, которые можно подключать к аккумулятору даже напрямую. В крышке предварительно нужно сделать отверстия для обдува и для выхода воздуха.

О чём следует помнить

• При установке держателя (особенно если он устанавливается на приборной панели на кронштейне) нельзя забывать о технике безопасности. Кронштейн не должен быть слишком длинным, планшет не должен находиться слишком близко к рулю, или на одном уровне с ним, потому что так водитель непременно заденет его, когда в очередной раз потянется к рычагу переключения скоростей. В случае аварийной ситуации этот, на первый взгляд, незначительный момент вполне может стать причиной ДТП.
• Планшет, встроенный в подголовник переднего сиденья, может нанести травму пассажиру, сидящему сзади. Если этот человек не будет пристёгнут, то в случае резкого торможения или удара его бросит вперёд, лицом прямо на подголовник. Если в подголовнике окажется планшет, то его осколки нанесут пассажиру порезы (этот момент особенно актуален для планшетов, дисплей которых покрыт стеклом с так называемым олеофобным покрытием, а не пластиком).

Планшет вместо магнитолы

Стоит ли устанавливать планшет в автомобиле? Да, такое решение имеет несколько плюсов:

•  Богатый функционал. При помощи планшета вы можете смотреть клипы и фильмы, отвечать на сообщения, слушать музыку и пользоваться полезными приложениями. Установка техники обеспечит ваш автомобиль полноценным медиацентром, и вам не будет скучно в дороге.
• Удобный интерфейс. Планшет позволяет быстро переключать песни, группировать их в папки и создавать отдельные плейлисты под настроение. Получайте уведомления о новых сообщениях и общайтесь по голосовой связи.

Установка планшета в автомобиле имеет один недостаток. Если зафиксировать гаджет не очень надежно, он может выпасть и повредиться при сильной встряске или резком торможении. Поэтому к процессу стоит подойти со всей ответственностью.

Заключение

Процесс установки своими руками планшета в автомобиль вместо магнитолы – это всегда индивидуальный процесс. Даже на одинаковых моделях автомобилей водители могут сталкиваться с разными проблемами при монтаже гаджета. Поэтому невозможно дать какой-либо универсальный рецепт, по которому можно было бы легко и быстро осуществить эту процедуру.

На самом деле ничего сложного в установке и подключении планшета нет. Если вы хотя бы немного знакомы с электроникой, то никакой проблемы с этим возникнуть не должно. Впрочем, за помощью можно обратиться на специализированные СТО, где подобную услугу могут оказать, но это будет стоить денег.
