Как найти неисправность автомагнитолы и сделать ее ремонт своими руками?

Как устранить проблему

Если память головного устройства не сохраняется после выключения зажигания на автомобилях концернов VW или GM, то требуется демонтировать устройство и изменить схему подключения кабелей. Шнур проигрывателя, оборудованный изоляцией желтого цвета, коммутируется с проводником красного, находящимся в жгуте автомобиля. При этом красный кабель магнитолы соединяется с желтым проводом на машине. Информация по подобной методике коммутации приводится в техническом описании, прилагаемом к проигрывателям.

На автомобилях Hyundai используется жгут проводки головного акустического устройства, оборудованный штекером стандарта ISO 10487. Для подсоединения магнитолы применяется переходник ISO, обеспечивающий надежный контакт. В переходнике установлена перемычка, соединяющая кабели желтого и красного цветов в единую цепь, подсоединяемую к выходу на замке зажигания.

Для исправления ситуации требуется найти положительный кабель, расположенный в панели приборов, на котором сохраняется положительный сигнал при отключении зажигания. Для поиска используется тестовый прибор, переключенный в режим вольтметра. Рекомендуется проводить работы при закрытых дверях и выключенном плафоне подсветки. После обнаружения кабеля необходимо подключить желтый провод от магнитолы.

Штатные магнитолы на части автомобилей оснащены проводкой, не позволяющей выключиться после изъятия ключа из замка зажигания. Подобная схема используется на машинах Chevrolet. Для корректной установки альтернативного оборудования приобретается переходник, обеспечивающий правильное подсоединение питания. Если оборудование отключается или происходит сброс настроек, то понадобится проверить тестовым прибором назначение кабелей и произвести переустановку проводов.

Встречаются магнитолы, оборудованные встроенным элементом питания, поддерживающим настройки памяти. Оборудование сохраняет параметры до момента падения емкости аккумулятора или батарейки. При включении зажигания элемент заряжается от бортовой сети автомобиля. Пользователь может самостоятельно изготовить конструкцию, используя батарейку напряжением 12 В, которая подсоединяется через диод и предохранитель. Дополнительный диод ставится в цепь питания от основной батареи, обеспечивая развязку источников питания.

Отключается при работе

Основная причина того, что кнопки перестали работать или залипают, это, как правило, попадание под них пыли и грязи или случайное проливание на панель прохладительных напитков. В результате происходит перегрев радиотехнических деталей и отказ кнопок реагировать на команды при нажатии. Также это может произойти по чисто механическим причинам.

То есть из-за разрыва контакта пайки. При возникновении такой неисправности, как залипание кнопок автомобильного проигрывателя, рекомендуется разобрать верхнюю панель и почистить плату и места соединения с ней кнопок, а также проверить контакты всех кнопок мультиметром.

Бывает так, что магнитола отключается во время работы. Эта неполадка может быть вызвана плохим или ненадежным контактом в цепи питания, который время от времени отходит при быстром движении по неровной дороге, что приводит к неожиданному отключению. Для устранения неполадки надо присоединить провода питания автомагнитолы более надежно. Подсоединение минусового провода автомагнитолы к кузову автомобиля осуществляется таким образом:

1. Найти ближайшую к магнитоле шпильку
2. Очистить ее от грязи и краски.
3. Взять кусок провода с клеммой, имеющей отверстие подходящего диаметра.
4. Один конец присоединить к минусовому выводу магнитолы
5. Надеть клемму на шпильку и надежно прикрутить ее.

Эта неисправность вызывается плохим контактом или неаккуратной установкой передней съемной панели головного устройства. Не работают кнопки из-за естественного износа или западания, спровоцированного активным использованием устройства. Эта неполадка появится тем скорее, чем сильнее давить на кнопки. Если энкодер регулятора громкости износился, то управление будет происходить неправильно.

Читать далее: Стартер не крутит на горячую причины диагностика стартера и устранение неисправности

Для устранения этой неисправности следует аккуратно снять переднюю панель и протереть контакты на ней и самой магнитоле, а затем поставить ее на место. При установке следует убедиться в том, что панель плотно и ровно встала на свое место, а защелка — защелкнулась. Для замены изношенных или запавших кнопок можно отдать панель в радиоэлектронную мастерскую.

Внутренняя неисправность автомагнитолы приводит к тому, что не работает дисплей. Мог отойти шлейф, соединяющий дисплей с головным устройством. Эта неполадка устраняется только в сервисном центре. Не следует самостоятельно ремонтировать дисплей, чтобы не причинить большего вреда.

По той же причине не работает сенсор на магнитоле. Если это устройство оснащено пультом управления, то с помощью последнего можно включать, выключать и выполнять другие операции. Неаккуратная установка передней панели с дисплеем или сенсором тоже приводит к некорректной работе этих компонентов автомагнитолы.

Почему не включается магнитола варианты решения проблемы

Каждый, кто проводит много времени за рулем, знает, что автомобильная магнитола является очень важной деталью в машине. Любая поездка приятнее в сопровождении любимой музыки

В настоящее время существует множество моделей автомагнитол на любой вкус и кошелек. Они оснащаются различными функциями и способны удовлетворить любого автомобилиста. Независимо от ее стоимости, автомобильная магнитола, как и любое другое сложное электронное иногда может выйти из строя. Часто случается так, что автомагнитола просто перестает включаться, либо включается и сразу выключается. Причин у этой неисправности может быть несколько.

Почему не включается магнитола в машине

Основные причины неисправности:

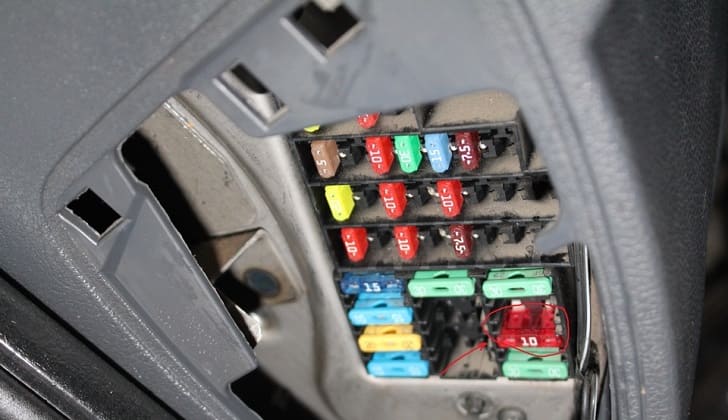

• Сгорел предохранитель в блоке автомобиля, отвечающий за работу магнитолы. Для решения проблемы нужно просто заменить его. Нельзя забывать о том, что не всегда сгоревший предохранитель можно определить только по внешнему виду. Лучше прозвонить все предохранители при помощи специального прибор — мультиметра.
• Сгорел предохранитель на самой магнитоле. Для того, чтобы заменить его придется снять магнитолу. Как это Проверить проводку

правильно сделать, зависит от модели автомобиля и самого приемника. Предохранитель, как правило, находится на задней стороне устройства и имеет голубой цвет.

• Проблема в проводке автомобиля. Для устранения проблемы, лучше обратиться к автоэлектрику. Желательно сделать это сразу после возникновения неисправности, так как проблемы с проводкой автомобиля могут иметь очень серьезные последствия.
• Неисправность в магнитоле. Это может быть неисправность платы или реле магнитолы. Для диагностики и устранения поломки нужно демонтировать приемник и отвезти в сервисный центр. Грамотные специалисты смогут перепаять плату магнитолы. Если неисправность серьезная, ремонт может иметь высокую стоимость, сопоставимую с ценой новой магнитолы.

Почему магнитола включается и выключается:

Плохое заземление. Плохое заземление является причиной скачков электричества в сети, а, следовательно, и нестабильной работы приемника. Визуально бывает довольно сложно это определить, поэтому лучше обратиться к автомобильному электрику.
Возможно автомагнитола плохо закреплена и при движении отходит. Это очень просто исправить, нужно отсоединить магнитолу и прочно закрепить ее. Так как приемник приходится использовать при движении автомобиля по различным типам местности, он должен быть надежно закреплен.
Плохо закреплен предохранитель. Нужно проверить все предохранители, в том числе на магнитоле, и прочно их закрепить.
Короткое замыкание в проводке. Как правило, причиной неисправности является короткое замыкание в проводах, которые ведут к динамикам. Чтобы найти место замыкания, нужно использовать мультиметр. Для того, чтобы устранить замыкание, желательно обратиться к специалистам.

Почему магнитола сама включается:

• Западает кнопка включения приемника. Если отдать магнитолу в ремонт нет возможности, можно временно решить проблему снятием панельки магнитолы после ее выключения.
• Неправильная установка магнитолы. При установке нужно следить, чтобы провода не были перепутаны. Так как неправильная установка ведет к различным проблемам в работе автомагнитолы, устанавливать ее лучше в специализированном сервисном центре. Если Вы решили устанавливать автомагнитолу самостоятельно, нужно внимательно изучить инструкцию к ней перед началом работы.
• Короткое замыкание в проводке. Описанные причины и способы их устранения общие для большинства моделей автомобильных приемников, таких как, Пионер, Мистери, Soundmax, Prology и многих других. Если Вы хотите решить проблему самостоятельно, сначала нужно внимательно изучить инструкцию к ней. Разные модели приемников по-разному монтируются и демонтируются. Если магнитола перестала корректно работать по причине сгоревшего предохранителя, это очень легко исправить самостоятельно, но, если проблема в проводке автомобиля, лучше доверить ее решение профессионалам. При выборе сервисного центра, лучше отдать предпочтение тому, который сертифицирован для работы с магнитолами нужной марки, например, Пионер.

При самостоятельной установке любого электрооборудования, в том числе магнитолы, в автомобиле, нужно быть очень внимательным. Перед установкой нужно внимательно изучить инструкцию. Обязательно соблюдать технику безопасности во время работы. При неправильной установке возможны не только сбои в работе магнитолы, но и более серьезные проблемы, связанные с электрикой автомобиля.

Правильное питание

Часто автолюбители пишут, что не включается магнитола в машине или, наоборот, не выключается. Здесь налицо проблемы, связанные с цепями питания. Причина – неверно выполненное подключение, скачки напряжения в сети.

Магнитола действительно может не включаться или включаться, но часть ее функционала будет недоступна. Например, может отсутствовать подсветка дисплея, работа в режиме проигрывателя, отсутствие звука.

В этих случаях обычно рекомендуется тщательно проверить на работоспособность защитный предохранитель, а также защитный диод. Также не лишним будет провести осмотр печатных плат. Там нужно искать «горелые» дорожки или вздувшиеся конденсаторы и поврежденные микросхемы.

Что касается вопроса питания, то при неправильном подключении могут быть случайно перепутаны полюса проводов. Также контакты могут просто износиться или замкнуть на корпус.

Не включается

Одна из причин, по которой не работает магнитофон в машине, хотя питание есть, — это перегорание предохранителя. Это может произойти из-за перегрузки, вызванной длительным прослушиванием музыки на большой громкости или коротким замыканием в акустической проводке. В результате этой неисправности магнитола отказывается включаться.

Для устранения проблемы следует вынуть устройство и извлечь предохранитель. Его номинальный ток составляет 5 или 7,5 А. Поскольку по внешнему виду нельзя точно определить, цел ли предохранитель, исправность этой детали проверяется посредством тестера или мультиметра.

Следующая причина, по которой магнитола не включается, — это обрыв или перетирание проводов питания. Также мог отойти контакт в штатной колодке из-за загрязнения или ослабления соединителей. Чтобы устранить эту неполадку, следует внимательно осмотреть проводку и коннекторы

Особое внимание обращается на соединение ресивера с массой или кузовом автомобиля. Оборванные провода следует заменить и подсоединить как можно надежнее

Неправильное присоединение тоже приводит к тому, что не включается магнитола в машине. Для устранения этой проблемы следует внимательно осмотреть проводку. Определить провода, идущие от аккумулятора, можно при помощи контрольной лампы. Проводка к динамикам нередко делается двухжильными кабелями.

Возможные причины

При внутренней поломке устройства отключается автомагнитола при прибавлении звука при быстром движении на кочках. Если аккумулятор транспортного средства разряжен, то магнитола при работе на большой громкости сама выключается при включении дальнего света или запуске двигателя машины.

При ненадежном подключении цепей питания проявляется нехватка мощности. Из-за этого устройство постоянно выключается. Если имеются повреждения или утечка в акустической проводке, магнитола будет отключаться сама по себе. От срабатывания защиты против перенапряжения работа аудиоустройства при увеличении громкости тоже будет прерываться.

Брак или поломка

При производстве нередко допускаются недочеты, приводящие к возникновению дефектов, например короткого замыкания между выводами микросхем. Также выключение устройства часто происходит из-за поломки автомагнитолы.

Неисправности при подключении динамиков

Неправильное подключение динамиков или утечка сигнала на корпус авто — это еще одна причина внезапного отключения магнитолы. Также самопроизвольное отключение магнитолы провоцируют неполадки в колонках — пробой, короткое замыкание в катушке, слишком низкое сопротивление либо перемыкание коннекторов на корпус акустики. Проблемы с динамиками легко выявляются с помощью цифрового мультиметра. На дисплеях некоторых магнитол появляется сообщение о срабатывании защиты.

Защита от перенапряжения в самой магнитоле

Этот механизм предназначен для защиты батареи от чрезмерной разрядки, а устройства — от выхода из строя из-за превышения мощности. Проблема проявляется на недорогих магнитолах при попытке прослушивания на повышенной громкости.

Нехватка мощности запитки

Эта проблема возникает, если автомагнитола подключена к источнику питания слишком тонкими проводами, толщина которых не превышает 0,5 мм. Падение напряжения оказывается столь существенным, что устройство автоматически отключается при добавлении громкости. Нехватка мощности запитки случается и при некачественном присоединении питания, например, при ненадежном подключении провода отрицательного полюса автомагнитолы.

такая проблема. магнитола в машине сама по себе выключается и включается,

такая проблема. магнитола в машине сама по себе выключается и включается,

1. Оставь магнитолу наночь в машине с преоткрытым окном. Выключаться точно сама больше не будет. Так же как и включаться.
2. Это магнитола, по ходу наелась.. . Была такая фигня на пятерке, когда в такси работал. Или она через замок запитана, надо постоянный плюс с плюсом на замок вместе скручивать при подключении. Минуя замок, конечно.
3. Андрюха, у меня такая же проблема сейчас. Магнитола проведена от прикуривателя и сама по себе иногда вырубается. Скажи ты решил проблему? И как?Моя почта
4. панель отходит или разъем сзади у нее, или провода где-то полуперебиты, а может просто глючит.
5. У моей сейчас такая же беда. Но только при заведнной машине. При заглушенном движке норм работает. + подключен напрямую от акомы. ХЗ чо делать.
6. Если панель откидная, то лучше купи новую, в смысле, магнитолу!
7. да реле или контакт отходит
8. Или сзади контакты неплотно сидят или в самой магнитоле глюк.
9. это панель не плотно сидит. у меня так же
10. завлся магнитошка, окропить надо водичкой.
11. Магнитолло живет своей жизьню-нетронь, а ты яе.
12. А массу непробовал посмотреть. (заземление магнитолы). Если плохо зазамлена и масса отходит то будет время отвремени отклучаться, а так же посмртри невыключается с магнитолой ещ что-либо возможно предохранитель ослаблен. В жигулях одно из слабых мест. А вообще посмотри как она подсоединена, если врезана в общую цепь, то это ни есть хорошо. магнитофон и друрое оборудование лучше присоединять отдельными проводами от аккумулятора на плюсовой поставить предохранитель. Провод сечением неменее 4-6,а если саб и усилок то и все 8.Есть специальгые провода с минимальной потерей проводимого тока силиконовые (они и зимой незамерзают). РС: никогда неподсоединяй манитофон от прикуривателя или какого-либо другого источника системы. Проводка расчитана на определенные амперы. Их превешение приводит к плавлению предохранителей а вследствии к возгоранию.
13. барабашка, однозначно.
14. посмотри предохранители
15. Магнитола уходит в мир иной. Моя уже покинула этот мир. Купил другую. Вс нормально.
16. Есть современные мощные магнитолы, (alpine,pioneer)которым 12 вольт недостаточно, и помимо этого, требуется много дополнительных устройств. Многие- вобще подключают магнитолы- неправильно, и так, что даже при включении поворотников, либо фар-будет отключатся. В поисковиках- этой информации полно!! Читайте, и учите современную автоэлектрику! Но в лучшем варианте, доверить это дело-нормальному автоэлектрику.

Взаимосвязь между автомобильной зажигалкой и магнитолой в автомобилях ВАЗ

Общая проблема всех моделей авто ВАЗ (2114,2115, 2109, 2110, 21099), это — одинаковая схема подачи напряжения на автомобильный проигрыватель, с выводом на один общий предохранитель, отвечающий дополнительно за электропитание:

• салонного обогревателя (печки);
• прикуривателя;
• обогрев заднего стекла;
• самой магнитолы.

Таким образом, сбой в результате обрыва, короткого замыкания и тому подобное, в электро цепи любого устройства, приводит к отключению остальных.

Так как, магнитофон снабжается дополнительным предохраняющем устройством, идущим после основного, то после их проверки и замены в случае необходимости, работа головного устройства, как и всего вышеназванного оборудования, восстанавливается. В случае возобновления деятельности только прикуривателя (без проигрывателя), причину неисправности следует искать в самой автомагнитоле(что является темой отдельной статьи).

Не работают кнопки

Эта неисправность вызывается плохим контактом или неаккуратной установкой передней съемной панели головного устройства. Не работают кнопки из-за естественного износа или западания, спровоцированного активным использованием устройства. Эта неполадка появится тем скорее, чем сильнее давить на кнопки. Если энкодер регулятора громкости износился, то управление будет происходить неправильно. Громкость при повороте ручки по часовой стрелке уменьшается вместо того, чтобы возрастать, увеличивается произвольными скачками или не увеличивается вовсе.

Для устранения этой неисправности следует аккуратно снять переднюю панель и протереть контакты на ней и самой магнитоле, а затем поставить ее на место. При установке следует убедиться в том, что панель плотно и ровно встала на свое место, а защелка — защелкнулась. Для замены изношенных или запавших кнопок можно отдать панель в радиоэлектронную мастерскую. Независимо от состояния головного устройства нельзя прикладывать чрезмерные усилия при нажатии на кнопки и сенсор, а также при вращении регулятора громкости, чтобы продлить срок службы органов управления.

Отключается при работе

Бывает так, что магнитола отключается во время работы. Эта неполадка может быть вызвана плохим или ненадежным контактом в цепи питания, который время от времени отходит при быстром движении по неровной дороге, что приводит к неожиданному отключению. Для устранения неполадки надо присоединить провода питания автомагнитолы более надежно. Подсоединение минусового провода автомагнитолы к кузову автомобиля осуществляется таким образом:

1. Найти ближайшую к магнитоле шпильку
2. Очистить ее от грязи и краски.
3. Взять кусок провода с клеммой, имеющей отверстие подходящего диаметра.
4. Один конец присоединить к минусовому выводу магнитолы
5. Надеть клемму на шпильку и надежно прикрутить ее.

Ненадежное закрепление автомагнитолы на приборной панели тоже приводит к сбоям в работе вплоть до отключения. Другая причина внезапного отключения — это встроенный в магнитолу защитный таймер. Он применяется для того, чтобы избежать разряда аккумулятора на машине, если устройство случайно осталось включенным, и не нажимались никакие кнопки в течение заданного времени. Чтобы справиться с этой неполадкой, надо просто включить магнитолу вновь.

Во время запуска двигателя отключается магнитола: почему так происходит

Начнем с того, что в процессе эксплуатации на многих авто водители отмечают при запуске мотора сбой магнитолы, выключение головного устройства ГУ на несколько секунд с последующим автоматическим включением и т.п. Отметим, что зачастую это происходит с нештатными автомагнитолами, то есть когда головное устройство в автомобиле стороннего производителя.

При этом данная ситуация в подавляющем большинстве случаев не является неисправностью, однако вероятность неполадок также не следует полностью исключать. В этой статье мы поговорим о том, почему при заводке двигателя выключается магнитола и тускнеет подсветка приборной панели.

При запуске двигателя отключается магнитола: причины

Итак, владелец садится в автомобиль, включает подсветку приборов и магнитолу, после чего поворачивает ключ в замке зажигания. Стартер начинает крутить двигатель, при этом подсветка приборов в большей или меньшей степени тускнеет, а ГУ отключается и перезапускается до момента начала работы самого ДВС.

Как правило, так происходит в том случае, если двигатель еще не прогрет. Если же в дальнейшем повторять запуски, но уже «на горячую» или после незначительного предварительного прогрева мотора, отключения магнитолы уже не происходит.

Важно понимать, что в момент запуска силового агрегата задействуется стартер. Данное устройство фактически является электромотором, который берет энергию от АКБ для прокручивания коленчатого вала двигателя

При этом стартер является мощным энергопотребителем. Если просто, во время работы стартера происходит резкое и достаточно сильное снижение напряжения в бортовой сети автомобиля.

Такая «просадка» напряжения во время запуска является прогнозируемой. При этом главной задачей остается завести двигатель, а не поддерживать работу других устройств (подогрев зеркал и стекол, свет фар, магнитола и т.п.). Другими словами, после поворота ключа зажигания вся энергия направляется на стартер.

Если же говорить о магнитоле, при падении напряжения в бортовой сети происходит автоматическое отключение ГУ. Такая функция является защитной. В самом головном устройстве «зашита» специальная программа, которая перезапускает автомагнитолу, чтобы защитить ее от зависания в момент снижения напряжения.

Однако можно заметить, что так происходит не во всех случаях. Например, после того, как двигатель был прогрет или автомобиль проехал несколько километров после простоя, перезапуска магнитолы при попытках повторной заводки мотора уже не происходит. Также некоторые ГУ никогда не отключаются в момент пуска ДВС, даже если такой пуск сильно осложнен (стартер крутит медленно, тускнеет приборная панель, гаснут фары, но музыка при этом играет). Давайте разбираться.

Как уже было сказано, защитная функция отключения ГУ при низком напряжении программируется самими изготовителями магнитол. При этом устанавливается минимальный «порог», когда защита сработает. Это значит, что если напряжение не падает ниже какого-либо заданного изготовителем устройства значения, перезапуска головного устройства также не произойдет.

На практике все будет зависеть от уровня заряда АКБ и состояния аккумулятора. Например, аккумуляторная батарея немного разряжена, а машина заводится зимой после ночной стоянки. В таких условиях стартеру естественным образом потребуется дольше крутить двигатель, так как в моторе густеет моторное масло под действием отрицательных температур, топливо хуже прокачивается и испаряется и т.д.

Сам аккумулятор также холодный и быстрее расходует оставшийся заряд, то есть через секунду или две стартер будет крутить уже медленнее и т.д. Вполне очевидно, что все «силы» будут брошены на запуск силового агрегата, при этом естественным образом произойдет падение напряжения в бортовой сети.

Экран (дисплей) автомагнитолы

Также часто у магнитол гаснет подсветка экрана (дисплея). Особенно этим страдает аппаратура фирмы Пионер. Так что если и ваша автомагнитола бренда Пионер перестала работать, следует для приведения ее в должное (рабочее) состояние:

1. Разобрать лицевую часть, получив свободный доступ к светодиодам и обнаружить неисправный. Заменить его можно любой из продающихся света диодных ламп, не обязательно пионерской.
2. Аккуратно выпаять штатную подсветку(при умении совершать подобные операции).
3. Изъять из новой лампы 2 светодиодных элемента и резистор.
4. Подработать их до полного совпадения с размером отверстия.
5. Вставить на место, соединить в одну цепь диод и резистор
6. Соединять нужно учитывая правильную полярность, а говоря проще, на тоже самое место, которое занимал неисправный светодиод.
7. Собрать панель проигрывателя в исходное состояние, и включить устройство.
8. Подсветка дисплея может оказаться даже ярче штатной.

Устройство не воспроизводит файлы с диска и USB-носителя

Основной причиной того, что файл на диске или на флешке не воспроизводится, является его запись в другом формате, отличном от того, который магнитола может прочитать. В данном случае ремонтировать ничего не нужно, надо просто перезаписать файл в привычном для магнитолы формате. Обычно самый распространенный — МР3.

Если же информация не считывается только с CD-диска, то, скорее всего, это происходит по причине загрязнения считывающего глазка с лазером и фотоэлементом. Восстановить работу можно с помощью специального чистящего диска или вручную, но при этом придется полностью разобрать корпус магнитолы, так как глазок находится в середине устройства.

В редких случаях пропадает питание лазера. Для устранения проблемы необходимо измерить тестером все выводы из блока питания, сверяя результаты с номиналом, записанным в схеме.

Иногда причина в шлейфе, соединяющем подвижную часть лазерного глазка с остальной схемой магнитолы. Ремонт шлейфа магнитолы своими руками заключается в подтягивании ботов, держащих его на плате.

Причины

 Итак:

Как пластмасса, так и металл имеют свойство «уставать». Таким образом, все механические детали из этих материалов, рано или поздно подвергаются износу.

Дефекты автомагнитол

Другой причиной выхода из строя автомагнитолы называют загрязненность. Со временем накапливается между деталями пыль, грязь, в виду эксплуатации автомагнитолы в экстремально жестких условиях. В этом случае обычным делом становится выход из строя оптической части или различных механических деталей.

Коды неисправностей автомагнитол

В некоторых случаях бывает достаточно просто полностью разобрать CD-привод, затем аккуратно почистить саму линзу лазерного считывания. Автомагнитола после этого начинает работать, как ни в чем не бывало. Объяснима такая простота ремонта автомагнитол тем, что в ходе эксплуатации пыль оседает на линзе, что в итоге сказывается на фокусировке.
