Не греет печка на холостых, журчание под панелью

Не греет печка на холостых, журчание под панелью

В холода у владельцев калин часто начинаются проблемы с работой печки на холостых оборотах.

Например когда вы прогреваете автомобиль температура двигателя уже вырастает, а из печки по прежнему дует холодный воздух, при прогазовке печка начинает дуть теплым или горячим воздухом с характерным журчанием воды под панелью приборов. Данные симптомы говорят о том, что в системе охлаждения двигателя появился воздух.

Попадает воздух в систему в основном из-за не герметичности соединений патрубков, а так же не правильной работы пробки расширительного бачка.

Что нужно сделать перед тем как выгонять пробку

Первым делом надо понять почему образуется воздушная пробка, для этого:

1. Проверяем нет ли подтеков ОЖ в соединениях патрубков, если таковые имеются подтягиваем хомуты или заменяем их.
2. Проверяем уровень охлаждающей жидкости в расширительном бачке, у калин желательно держать уровень на максимуме или чуть выше него.
3. Проверяем правильность работы пробки расширительного бачка, если пробка на вход воздуха не работет или с заметным затруднением, то ее лучше заменить, ниже я объясню подробнее о пробке.
4. Желательно еще проверить не подтекает ли радиатор отопителя салона, это можно сделать из салона убрав правое нижние боковины панели под ногами и ощупав полы и сам блок печки.

Как выгнать пробку из системы охлаждения

Есть 2 основных способа:

1. Действует на всех семействах автомобилей калины: встаем мордой на хороший уклон, откручиваем пробку расширительного бачка и прогреваем машину до срабатывания вентилятора. После полного прогрева радиторов и двигателя по обратке в расширительный бачок польется струйка ОЖ, если не идет нужно газовать. Постоянно смотрим за структурой поступающей жидкости, если она пенится и в ней явно есть пузырьки, то продолжаем дальше, пока не польется ОЖ без воздуха. Занимает данная процедура около 20-30 минут.
2. Выгоняем пробку с помощью патрубков идущих к дроссельному узлу, не подходит у кого электронная педаль газа. В этом варианте оставляем заглушенную машину на определенное время постоять, чтобы воздух поднялся в самую высшую точку, а именно к дроссельному узлу. После этого откручиваем один из патрубков и зажав одну из дырок (на дроссельном или сам шланг) дуем в расширительный бачок пока не польется ОЖ без воздуха, после этого затыкаем дырку и проводим такую же операцию с другой. После двух операций быстро соединяем все обратно, чтобы воздух не попал.

Фото патрубков около дроссельной заслонки:

После того как выгнали пробку обязательно даливаем уровень жидкости то максимума.

Почему в автомобиле Лада Калина печка дует холодным воздухом

Поломки свойственны не только старым, но и новым автомобилям. Некоторые владельцы автомобилей Лада замечают, что печка дует холодным воздухом, Калина тоже может быть подвержена такой проблеме. Произойти подобное может в силу многих причин.

Вне зависимости от этого, с ремонтом лучше не затягивать. Здесь, как и в организме человека, одно маленькое нарушение может спровоцировать цепную реакцию. Справиться с подобной поломкой можно самостоятельно или в условиях СТО.

Внимание к любым мелочам

Техническую неисправность легче предупредить, чем потом тратить время и деньги на ее устранение

Для того чтобы не пришлось проводить на Ладе ремонт печки (Калина это будет или Веста — неважно), необходимо внимательно следить за техническим состоянием машины:

• каждое утро на месте стоянки Калины надо проверять наличие темных пятен, говорящие об утечке антифриза;
• осматривайте шланги системы на предмет наличия потеков;
• если таковые обнаружены, то необходимо немедленно поменять пробку бачка;
• ежедневный осмотр радиатора печки;
• если печка дует холодным воздухом, то причину стоит искать в повышенном расходе охлаждающей жидкости.

Ежедневные проверки состояния «здоровья» транспортного средства позволят избежать многих проблем.

Если клапан радиатора ослаблен или бачок с охлаждающей жидкостью негерметичен, то в течение короткого времени проблема с ужасающей скоростью начнет распространяться дальше.

Первым результатом станет поломка компьютера транспортного средства. Подобная неисправность не относится к гарантийным, поэтому ремонт отопителя и замена компьютера лягут полностью на плечи автолюбителя. Снизить риск подобных неприятностей у Калины поможет небольшая перестановка бортового компьютера:

• аккуратно демонтировать облицовку;
• выкрутить 2 самореза;
• выдавить аккуратно компьютер по направлению к себе;
• поместить его на полку в районе бардачка;
• жгуты проводов отсоединять не нужно;
• закрепить компьютер на новом месте;
• повторное заземление не проводится.

Если все сделано правильно, то в будущем Лада Калина не останется без бортового компьютера даже в условиях неожиданно случившейся неполадки. Главное, чтобы водитель убедился в надежности креплений после перестановки.

Техническая специфика восстановления работоспособности

В большинстве случаев ремонт отопителя занимает немного времени. Если Лада Калина таковой требует, то при наличии необходимого инструмента все можно сделать самостоятельно.

Для того чтобы решить проблему с печкой на Калине, необходимо выполнить такую последовательность действий:

• слить всю охлаждающую жидкость;
• снять воздушный фильтр (заслонка печки при этом не извлекается);
• демонтируется педаль тормоза и газа для более удобной замены радиатора;
• в некоторых случаях существует необходимость демонтажа рулевой структуры в сборе;
• аккумулятор снимается вместе с подставкой;
• снять воздуховод;
• аккуратно откручивается шланг от радиатора;
• демонтируется шланг отопления салона.

Для экономии времени в последующем необходимо фиксировать положение деталей в пространстве. Это позволит не затягивать ремонт отопителя Калины. В некоторых случаях вышеописанный алгоритм срабатывает не в полной мере. Виной здесь — индивидуальные характеристики транспортного средства. Спешить, как и начинать применять грубую силу, в таком случае не стоит.

Водители со стажем рекомендуют снять больше деталей и узлов транспортного средства, что в итоге позволит осуществить замену радиатора и решетки.

Вне зависимости от сложности ремонта, необходимо убедиться в том, что охлаждающая жидкость была правильна слита и потом залита. Любые потеки и протечки способны негативным образом отразиться на техническом состоянии железного коня.

Во время ремонта автовладелец может обнаружить износ некоторых узлов машины. В таком случае их следует заменить.

Во-первых, это исключит риск повторного ремонта. Невозможно предсказать, когда именно машина начнет себя плохо чувствовать. Во-вторых, качественная работа транспортного средства экономит время и деньги, которые бы водитель потратил на визит СТО.

Забитый радиатор

Со временем в радиаторе образуется накипь, которая создает пробки. Непроходимость магистралей приводит к снижению давления, которое подает теплый воздух. На высоких оборотах, возможно, и увеличение, но на холостых теплоты не дождаться. Что делать? Теоретически можно попробовать промыть радиатор самостоятельно. Многие автомагазины предлагают специальные смеси, разрушающие солевые составы. Но продувка и промывка сработает только в том случае, если магистрали не полностью забиты. Если в одной из труб нет циркуляции, тогда промыть ее не удастся. Только замена. Советы могут заключаться и в проверке термостата, замене фильтра (в случае его наличия), прокладки. Но на практике печка не греет на холостых в 90% случаев именно из-за высокого износа радиатора. Чтобы избежать подобных проблем, рекомендуется вовремя проводить профилактические меры. Использовать качественную охлаждающую смесь, регулярно ее менять, следить за качеством (после слива, нет ли примесей), не смешивать несколько моделей антифризов. Эксплуатируйте авто грамотно и радуйтесь теплой машине зимой.

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Перечень наиболее часто встречающихся неисправностей выглядит так:

• протекает радиатор отопителя;
• заклинивает или не до конца открывается заслонка печки;
• выход из строя вентилятора или блока управления;
• поломка моторедуктора;
• пришел в негодность датчик температуры или резистор отопителя;
• засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

Определение неисправности в системе охлаждения

Первым признаком того, что с системой охлаждения что-то не так, является снижение уровня антифриза в расширительном бачке. Следует постоянно контролировать количество охлаждающей жидкости. В исправной системе ее уровень должен сохраняться между минимальной и максимальной отметками. Если объем антифриза начнёт снижаться, мотор будет быстрее нагреваться, и риск перегрева возрастёт.

На Калине нет указателя температуры двигателя, есть только лампочка на панели приборов, которая сигнализирует о критической температуре охлаждающей жидкости. Если доливать антифриз приходится часто, следует искать место утечки. Если пробиты шланги, их можно заменить, как и хомуты.

Следующий объект проверки – циркуляция охлаждающей жидкости в системе

После запуска мотора нужно обратить внимание на расширительный бачок. Нарушение циркуляции может быть вызвано неисправностью водяного насоса (ремонту не подлежит) или засорением системы охлаждения – в этом случае необходимо ее почистить

Если после полной проверки неисправность не найдена, причина неполадок печки – воздушная пробка. После выведения лишнего воздуха работа отопителя нормализуется.

Два распространенных способа замены

Существует два способа, как заменить радиатор печки. При первом способе не нужно снимать панель. Второй способ описан в руководстве по эксплуатации Лада Калина. Он предполагает полный демонтаж торпеды (автор видео — Gaz0014).

Первый способ (без снятия панели)

При способе без демонтажа панели необходимо выполнить следующие действия:

1. В первую очередь обесточивается автомобиль путем снятия отрицательной клеммы с аккумулятора.
2. Выкрутив 4 болта, снимаем кожух с руля.
3. Снимаем накладки с педалей.
4. Выжав до упора педаль акселератора, необходимо открутить крепления педали тормоза.
5. Теперь нужно демонтировать патрубки радиатора.
6. Далее ножовкой по металлу необходимо отпилить нижнюю часть панели.
7. Теперь можно демонтировать радиатор.
8. Перед монтажом патрубки следует укоротить на 1,5 – 2 см, чтоб легче было монтировать новое устройство.
9. Далее надеваются шланги.
10. Сборка производится в обратном порядке. Отпиленная часть панели возвращается на место.

Это более простой способ замены радиатора отопителя.

Второй способ

Способ с полным демонтажем торпеды более сложный и трудоемкий.

Для выполнения работ следует приготовить следующие инструменты и материалы:

• набор гаечных ключей;
• отвертки;
• нож;
• новый радиатор.

Новое изделие для Лады Калины

Замена радиатора печки на Калине вторым способом состоит из следующих этапов:

1. Перед тем, как снять торпеду, необходимо демонтировать декоративную накладку.
2. Далее откручиваем саморезы по обеим сторонам торпеды.
3. Затем демонтируется накладка с панели приборов под лобовым стеклом.
4. На следующем этапе демонтируются решетки воздуховодов.
5. Далее необходимо демонтировать накладку, которая содержит органы, управляющие кондиционером и печкой.
6. Когда будет снята накладка, можно открутить два шурупа, с помощью которых крепится панель приборов, и демонтировать ее.
7. Чтобы не повредить, электронный блок управления нужно отвести в сторону.
8. Торпеда снимается после откручивания 9 гаек крепления ее к кузову Лада Калина.
9. После демонтажа торпеды доступен радиатор отопления.
10. На следующем шаге откручиваются шурупы крепления кожуха печки, отсоединяются патрубки.
11. Теперь можно снимать старое и устанавливать новое устройство отопления.
12. Установив новый радиатор, сборку выполняют в обратном порядке.

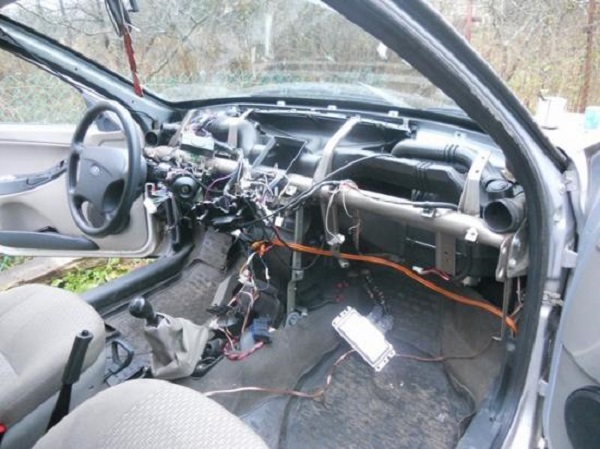

Лада Калина без торпеды

Самым сложным является демонтаж приборной панели, так как приходится снимать очень много деталей и трогать проводку. Возвратив на место все детали, нужно завести двигатель, дать ему прогреться и проверить работу печки.

Несколько полезных советов

Любой автовладелец, которому приходится проводить работы по замене радиатора системы отопления или его ремонту, задается вопросом о причине выхода агрегата из строя

Важно учесть 2 фактора, которые позволяют продлить срок непрерывной эксплуатации устройства

1. Необходима своевременная замена воздушного фильтра системы. Засоренный радиатор чаще выходит из строя. Существует установленный срок периодической замены, но можно делать это чаще, например, менять фильтр после зимней эксплуатации и по завершении летнего сезона.
2. Своевременно проводите замену охлаждающей жидкости. Такую операцию следует проводить через каждые 60 тыс. км пробега. Накапливающиеся продукты износа разрушают легкий металл радиатора, лишая его герметичности. Многие владельцы автомобилей считают, что периодически доливая тосол в систему, им не придется менять агрегат. Однако продукты коррозии продолжают накапливаться, губительно влияя не только на радиатор отопителя, но и на двигатель в целом.

Актуальным вопросом является использование качественного тосола. Следует покупать его у проверенных продавцов и не использовать в системе охлаждения воду.

Эксплуатация любого автомобиля предусматривает не только обслуживание и ремонт деталей и систем, которые обеспечивают его движение. Вспомогательные устройства играют важную роль в работе авто. И в случае выхода из строя радиатора системы охлаждения не только нарушается микроклимат в машине, но и становится небезопасно управлять ей в связи с запотеванием окон.

Переделал СОД и систему отопления салона. Буду тестировать и отписываться по мере поступления новых данных с поля боя с морозом.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Далее демонтируем и саму колонку, открутив четыре гайки ее крепления в районе электроусилителя руля и болт крепления карданчика на рулевой рейке

Это откроет доступ к посадочному месту радиатора отопителя.

Важно! Необходимо сделать пометку на карданчике, рулевой колонке и рейке, что позволит при обратной установке не измениться правильному положению руля, иначе его придется откручивать и заново правильно устанавливать.

Сняв колонку, получаем доступ к декоративной накладке радиатора печки, откручиваем ее три самореза крепления, и с помощью ножовки спиливаем нижнюю боковую часть пластикового корпуса системы отопления единым куском, при монтаже его необходимо приклеить обратно.

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.
3. Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
4. Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать.
Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

1. Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
2. С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
3. Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
4. Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
5. После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.

Устранение неисправностей

Система охлаждения непосредственно связана с печкой, поэтому сбои в ее работе отрицательно влияют на функциональность печки. Первым делом проверяем наличие охлаждающей жидкости в бачке. Как указывает производитель, ее уровень должен находиться в интервале между минимальной и максимальной отметками (нанесены непосредственно на бачок).

Небольшая хитрость: чтобы салон быстрее прогревался, в холодное время года целесообразно «держать» уровень на отметке «мин».

Подобный эффект объясняется довольно просто – чем меньше жидкости в системе, тем быстрее происходит ее нагрев. Как следствие – печка способна быстрее отапливать салон.

Нужен постоянный контроль за уровнем охлаждающей жидкости – наличие протечек недопустимо.

Констатируется неисправность довольно просто: повышенный расход жидкости свидетельствует о протечках. В случае, если это происходит по причине протечек в радиаторе, необходим ремонт (пайка) или его замена. Нужно также внимательно проверить патрубки, затянуть хомуты, в общем обеспечить полную герметичность.

Охлаждающая жидкость должна постоянно циркулировать в системе. При отсутствии циркуляции ищем причины: либо засорение системы охлаждения, либо выход из строя помпы. В первом случае необходима прочистка, во втором – замена помпы.

Возможен выход из строя термостата. Способ проверки: при прогреве двигателя до 750°C проверяем температуру верхнего патрубка радиатора. Если он не нагрелся, то констатируем циркуляцию тосола лишь по малому кругу. Необходима замена агрегата на новый.

Нередко проблемы с печкой объясняются «завоздушиванием» системы, т.е. наличием воздушных пробок.

Если же причина неисправности – в элементах отопителя, следует начать с проверки датчика температуры. Он расположен под декоративной поверхностью плафона. Датчик отвечает за соответствие заданной температуры.

Другими словами, от того, насколько корректно работает данный элемент, зависит поступление в салон нагретого воздуха.

Основной симптом независимо от положения регулятора, печка нагнетает воздух одинаковой температуры.

Принцип работы основан на том, что датчик контролирует температуру салона, сравнивая ее с заданным значением. Корректировка производится подачей кодированного сигнала на мотор-редуктор, управляющий заслонками (т.е. регулируется подача воздуха той или иной температуры).

Кстати, причина плохой работы печки может заключаться в выходе из строя самого мотора. Диагностику подобной неисправности лучше всего производить в автосервисе.

Мы рассмотрели часто встречающиеся неполадки, определяемые вопросом «плохо греет печка на «Калине»». Часть из них можно устранить собственными силами, для некоторых – необходимо обращение к специалистам.

В любом случае будет нелишним вначале самостоятельно диагностировать неисправность – возможно несложного ремонта будет достаточно.

В холода у владельцев калин часто начинаются проблемы с работой печки на холостых оборотах. Например когда вы прогреваете автомобиль температура двигателя уже вырастает, а из печки по прежнему дует холодный воздух, при прогазовке печка начинает дуть теплым или горячим воздухом с характерным журчанием воды под панелью приборов. Данные симптомы говорят о том, что в системе охлаждения двигателя появился воздух.

Попадает воздух в систему в основном из-за не герметичности соединений патрубков, а так же не правильной работы пробки расширительного бачка.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

1. Левый боковой выход потоков.
2. Левый воздуховод.
3. Обогрев бокового стекла.
4. Разветвитель воздушных потоков.
5. Печка.
6. Правый вентиляционный воздуховод.
7. Правый боковой выход потоков.
8. Воздуховод нижнего обогрева.
9. Воздуховод обогрева салона.
10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.
