Номинальные моменты затяжки механических частей двигателя 1az-fe toyota rav4

Эксплуатационные особенности мотора 1AZ-FE

Многие путают данную серию с моторами 1ZZ. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и имеют намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ. Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты:

• продавцы нередко ремонтируют авто некачественно перед продажей, маскируют трещины на картере и другие проблемы;
• среди минусов стоит отметить малый ресурс, как для силовых установок Toyota, это также большая неприятность;
• дорогие комплектующие – еще один недостаток, при обслуживании даже оригинальный ремень генератора купить будет непросто;
• высокие требования к сервису – масляный фильтр, масла, антифризы и другие расходники должны быть очень качественными.

1az-fe под капотом rav4

Но есть и значительные плюсы агрегата. В числе преимуществ – хорошая служба топливной системы, надежность системы ГРМ на малых пробегах. Многие владельцы авто в Восточной Европе устанавливают ГБО, и мотор не теряет свой ресурс. Достаточно поменять свечи и контролировать уровень масла. Вам не придется проводить более тщательную и дорогую диагностику для поддержания работоспособности силовой установки. Даже на плохом топливе обычно не возникает серьезных проблем.

Протяжка головки блока цилиндров своими руками » АвтоНоватор

Как мы уже успели выяснить, ГБЦ является одним из важнейших узлов двигателя. Если вы чувствуете уверенность и обладаете навыками владения слесарным инструментом, то протяжка головки блока цилиндров труда не составит. Осталось определиться для чего и как проводить протяжку ГБЦ.

Когда нужна протяжка головки блока цилиндров

Может быть, не все автолюбители знают, но современные автомобили не нуждаются в профилактической протяжке головки блоков цилиндров.

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ, коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Вообще-то многие мастера рекомендуют после ремонта ГБЦ, через тысячу км. проводить выравнивание момента затяжки.

https://youtube.com/watch?v=UnxNHc4Om2o

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

• порядок (схему) затяжки болтов головки блока цилиндров;
• какой требуется момент силы затяжки;
• какие болты применяются для затяжки ГБЦ.

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Более того, при попытках сделать протяжку болтов головки блока цилиндров, в силу «текучести» металла, они будут вытягиваться. В результате вы можете получить разрыв болта.

Во время ремонта ГБЦ нужно ставить прокладки, которые не дают усадки. Это исключает необходимость протяжки болтов головки блока цилиндров.

Но, если уж вы решили, что протяжка болтов головки блока цилиндров вам крайне необходима, то делать ее следует с «мануалом» от производителя и при помощи динамометрического ключа. Движение в движение, цифра в цифру. Самодеятельность из расчёта «про запас» здесь не нужна.

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа.

К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Все остальные особенности и рекомендации, которых требует затяжка болтов головки блока цилиндров, читайте в конкретном Руководстве, для конкретного автомобиля.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.

Ремонт двигателя УМЗ 4216

Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.

Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.

Капремонт УМЗ 4216 необходим в случаях, когда:

• изношены или повреждены гильзы блока цилиндров;
• стучит (изнашивается) коленчатый вал;
• низкое давление масла в системе, а замена масляного насоса не дает положительных результатов.

Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.

Технические характеристики двигателя УМЗ 4216

Мотор 4216 – четырехтактный, с рядным расположением 4 цилиндров, 8-клапанный. ДВС предназначается для работы на бензине Аи-92, допускается внедрение более высококачественного горючего, к примеру, бензина Аи-95. Технические свойства мотора модификации УМЗ-42164 (евро-4) последующие:

• объем – 2890 см³;
• поперечник стандартных поршней – 100 мм;
• степень сжатия (компрессия в цилиндрах) – 9,2;
• ход поршня – 92 мм;
• мощность – 107 л. с.;
• охлаждающая система ДВС – жидкостная (заливается тосол либо антифриз).

Блок и ГБЦ отлиты из дюралевого сплава. Движок первой комплектности весит 177 кг, в комплектацию мотора заходит сам агрегат, также на нем установлено подвесное оборудование:

• стартер;
• генератор;
• впускной коллектор (ресивер);
• модуль зажигания с проводами и наконечниками;
• приводные ремни;
• водяной насос;
• шкив коленчатого вала;
• корзина и диск сцепления;
• датчики ЭСУД.

По заводским нормам расход топлива «Газели» с Ульяновским ДВС составляет 10 л/100 км на трассе за городом, в смешанном режиме он равен 11 л/100 км. На практике обычно бензина потребляется больше, многое зависит:

• от загруженности автомобиля;
• скоростного режима;
• периода эксплуатации (зимой на разогрев топлива расходуется больше).

Двигатель модификации УМЗ 42164-80 оснащается гидрокомпенсаторами, этим мотором комплектуются коммерческие авто «Соболь Бизнес» и «Газель Бизнес». От стандартного мотора 4216 модель 42164-80 отличается немногим – на этом двигателе установлены другие, специальные штаги, в верхней части которых крепятся сами компенсаторы.

Эксплуатационные материалы

Наименование, марки	Характеристики
1 Бензины Бензин автомобильный неэтилированный АИ-91 ГОСТ 2084 или А-92 ТУ 38.001.165 или Регуляр-92 ГОСТ Р 51 105	Октановое число по исследовательскому методу не ниже 91 ед.
2 Масла моторные Марки масел (предпочтительно) «Уфалюб», «Самойл», «Уфалюб-Люкс», «Лукойл-Супер», «Лукойл-Стандарт», «Норси»	Эксплуатационные характеристики не ниже Б3/Д1 по СТО ААИ 003 (SF/СС по классификатору АРJ). Классы вязкости SAE 15W-30, SAE 15W-40 (всесезонно); SAE 20W-40 – для районов с жарким климатом; SAE 5W-30, SAE 10W-30 – для районов с холодным климатом
Охлаждающие жидкости Тосол-А40М или А65М ТУ 6-57-95 или ОЖ-40, ОЖ-65 «Лена» ТУ 113-07-02

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

• появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
• выход из строя мотора. Это уже весомая причина;
• коробление устройства;
• пробой прокладки.

Похожая статья Индикатор и датчик температуры двигателя на Ладе Гранте Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

https://youtube.com/watch?v=UnxNHc4Om2o

Устройство двигателя УМЗ 4216

Макетом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципно такую же конструкцию:

• дюралевый блок цилиндров;
• верхнее размещение клапанов;
• шестеренчатый привод газораспределительного механизма;
• дюралевые штанги;
• нижнее размещение распредвала;
• два клапана на цилиндр.

Похожую конфигурацию имеет даже масляный картер – он тоже металлической, штампованный, с выемками впереди и сзади.

Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются при помощи «плавающих» поршневых пальцев – посадка поршней делается на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.

На всех движках УМЗ с поперечником цилиндров 92 мм в блок цилиндров (БЦ) инсталлируются «мокрые», съемные гильзы. В блок с поперечником поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на особом оборудовании, и при ремонте выпрессовать их не получится, потому при значимом износе цилиндров требуется замена БЦ.

Движок 4216 состоит из последующих деталей:

дюралевого блока цилиндров, в который запрессованы четыре чугунные гильзы;

Газораспределительный механизм (распредвал) приводится в действие от коленчатого вала через пару шестерен. Кулачки распредвала через толкатели и штанги поднимают и опускают коромысла, которые в свою очередь жмут на впускные и выпускные клапана. ГАЗель шестерня грм замена прокладки поддона Замена прокладки ГБЦ. За счет клапанов происходит заполнение цилиндров топливовоздушной консистенцией, происходит рабочий цикл мотора.

На автомобиле «Газель Бизнес» движок УМЗ 4216 оснащается электрической системой управления, в которую заходит:

• блок управления МИКАС;
• модуль зажигания;
• высоковольтные провода с наконечниками;
• датчики – дроссельной заслонки, к/вала и р/вала, абсолютного давления, детонации;
• проводка;
• регулятор холостого хода;
• топливные форсунки.

УМЗ-4215.10.Снятие головки блока цилиндров и замена ее прокладки

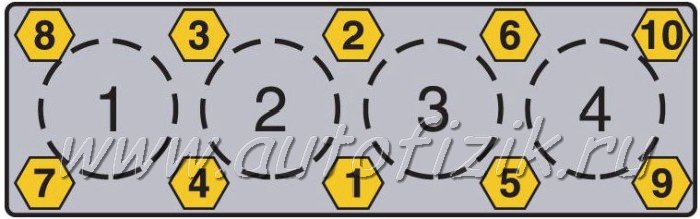

Порядок затяжки болтов крепления головки блока цилиндров

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отключаем аккумуляторную батарею.
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем фильтр тонкой очистки топлива (см. Снятие и разборка фильтра тонкой очистки топлива).
Снимаем приемные трубы (см. Замена приемных труб).
Снимаем карбюратор (см. Снятие карбюратора).
Ослабив хомут,…
..отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Ключом «на 10» отворачиваем болт крепления и отсоединяем «массовый» провод от впускного трубопровода.

Снимаем наконечники высоковольтных проводов со свечей зажигания.

При необходимости выворачиваем свечи зажигания, это лучше сделать на не снятой головке (см. Замена свечей зажигания).
Отводим шланг вентиляции картера в сторону.

Отсоединяем шланг расширительного бачка…

…и верхний шланг радиатора от крышки термостата.

Отсоединяем шланг от корпуса термостата.

Для удобства лучше отсоединять два шланга – второй от патрубка на насосе системы охлаждения.
Вынимаем масломерный щуп.
Ключом «на 12» ослабляем болт верхнего крепления генератора.

Ключом «на 13» отворачиваем гайку крепления регулировочной пластины к головке блока…

…и снимаем пластину со шпильки головки блока.

Отсоединяем провода от датчиков температуры.
Снимаем крышку головки блока (см. Замена прокладки крышки головки блока цилиндров).
Снимаем ось коромысел и вынимаем штанги (см. Снятие оси коромысел и штанг толкателей).
Ослабив хомут, снимаем шланг системы отопления (сзади головки блока).

Головкой «на 19» отворачиваем десять гаек крепления головки блока в последовательности, обратной затяжке (см. рис. Порядок затяжки болтов крепления головки блока цилиндров). Под гайкой №10 установлена монтажная проушина (рым).

Снимаем головку со шпилек блока цилиндров.

Снимаем прокладку.

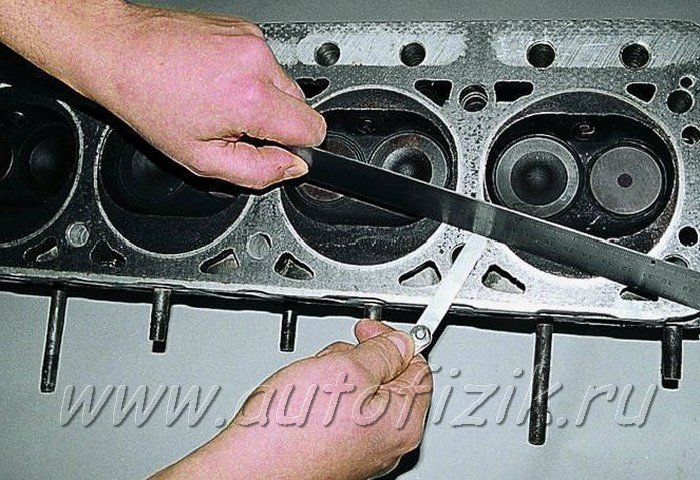

Для проверки плоскостности головки блока, прикладываем слесарную линейку к тщательно очищенной плоскости головки в двух направлениях по диагоналям. Зазор при измерении щупом должен составлять не более 0,1 мм.

При установке головки обязательно ставим новую прокладку, натерев ее с обеих сторон графитовым порошком (мягким карандашом).
Резьбу шпилек смазываем графитной смазкой, после чего заворачиваем головкой «на 19» десять гаек крепления головки блока в порядке согласно рисунку (см. рис. Порядок затяжки болтов крепления головки блока цилиндров).

Forty@hotmail.ru

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

1. Точно знать значение необходимого затяжного усилия.
2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие. Его стоит использовать для выполнения контрольной протяжки.
4. У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

• накидного или рожкового ключа;
• пружинного кантера или весов, с пределом не менее 30 кг;
• таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

1. Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
2. Разделить единицу на наше полученное значение: 1/0,2 = 5.
3. Умножить полученный результат: 5*2кГс/м = 10 кг.

Далее на практическом опыте крепим к ключу крючок и присоединяем его к весам. Выполняем натяжку к нужному значению (которое мы получили в ходе расчетов) и начинаем постепенно закручивать/проверять. Применение такого кустарного метода все же лучше, нежели закручивать болты на «глаз». Погрешность будет присутствовать в любом случае, однако с увеличением усилия она будет уменьшаться. Все зависит от того, какого качества весы. Однако для проведения серьезных и профессиональных работ лучше обзавестись специальным динамометрическим ключом.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

и вынимаем винты.

Вынимаем шайбы винтов.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

и ее прокладку.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

Для притирки клапанов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Установив все снятые детали и узлы, заполняем систему охлаждения жидкостью и заменяем масло в двигателе

Технические характеристики двигателя УМЗ 4216

Мотор 4216 – четырехтактный, с рядным расположением 4 цилиндров, 8-клапанный. ДВС предназначается для работы на бензине Аи-92, допускается внедрение более высококачественного горючего, к примеру, бензина Аи-95. Технические свойства мотора модификации УМЗ-42164 (евро-4) последующие:

• объем – 2890 см³;
• поперечник стандартных поршней – 100 мм;
• степень сжатия (компрессия в цилиндрах) – 9,2;
• ход поршня – 92 мм;
• мощность – 107 л. с.;
• охлаждающая система ДВС – жидкостная (заливается тосол либо антифриз).

Блок и ГБЦ отлиты из дюралевого сплава. Движок первой комплектности весит 177 кг, в комплектацию мотора заходит сам агрегат, также на нем установлено подвесное оборудование:

• стартер;
• генератор;
• впускной коллектор (ресивер);
• модуль зажигания с проводами и наконечниками;
• приводные ремни;
• водяной насос;
• шкив коленчатого вала;
• корзина и диск сцепления;
• датчики ЭСУД.

По заводским нормам расход топлива «Газели» с Ульяновским ДВС составляет 10 л/100 км на трассе за городом, в смешанном режиме он равен 11 л/100 км. На практике обычно бензина потребляется больше, многое зависит:

• от загруженности автомобиля;
• скоростного режима;
• периода эксплуатации (зимой на разогрев топлива расходуется больше).

Двигатель модификации УМЗ 42164-80 оснащается гидрокомпенсаторами, этим мотором комплектуются коммерческие авто «Соболь Бизнес» и «Газель Бизнес». От стандартного мотора 4216 модель 42164-80 отличается немногим – на этом двигателе установлены другие, специальные штаги, в верхней части которых крепятся сами компенсаторы.

Технические характеристики двигателя УМЗ 4216

Мотор 4216 – четырехтактный, с рядным расположением 4 цилиндров, 8-клапанный. ДВС предназначается для работы на бензине Аи-92, допускается внедрение более высококачественного горючего, к примеру, бензина Аи-95. Технические свойства мотора модификации УМЗ-42164 (евро-4) последующие:

• объем – 2890 см³;
• поперечник стандартных поршней – 100 мм;
• степень сжатия (компрессия в цилиндрах) – 9,2;
• ход поршня – 92 мм;
• мощность – 107 л. с.;
• охлаждающая система ДВС – жидкостная (заливается тосол либо антифриз).

Блок и ГБЦ отлиты из дюралевого сплава. Движок первой комплектности весит 177 кг, в комплектацию мотора заходит сам агрегат, также на нем установлено подвесное оборудование:

• стартер;
• генератор;
• впускной коллектор (ресивер);
• модуль зажигания с проводами и наконечниками;
• приводные ремни;
• водяной насос;
• шкив коленчатого вала;
• корзина и диск сцепления;
• датчики ЭСУД.

По заводским нормам расход топлива «Газели» с Ульяновским ДВС составляет 10 л/100 км на трассе за городом, в смешанном режиме он равен 11 л/100 км. На практике обычно бензина потребляется больше, многое зависит:

• от загруженности автомобиля;
• скоростного режима;
• периода эксплуатации (зимой на разогрев топлива расходуется больше).

Двигатель модификации УМЗ 42164-80 оснащается гидрокомпенсаторами, этим мотором комплектуются коммерческие авто «Соболь Бизнес» и «Газель Бизнес». От стандартного мотора 4216 модель 42164-80 отличается немногим – на этом двигателе установлены другие, специальные штаги, в верхней части которых крепятся сами компенсаторы.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Устройство двигателя УМЗ 4216

Макетом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципно такую же конструкцию:

• дюралевый блок цилиндров;
• верхнее размещение клапанов;
• шестеренчатый привод газораспределительного механизма;
• дюралевые штанги;
• нижнее размещение распредвала;
• два клапана на цилиндр.

Похожую конфигурацию имеет даже масляный картер – он тоже металлической, штампованный, с выемками впереди и сзади.

Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются при помощи «плавающих» поршневых пальцев – посадка поршней делается на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.

На всех движках УМЗ с поперечником цилиндров 92 мм в блок цилиндров (БЦ) инсталлируются «мокрые», съемные гильзы. В блок с поперечником поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на особом оборудовании, и при ремонте выпрессовать их не получится, потому при значимом износе цилиндров требуется замена БЦ.

Движок 4216 состоит из последующих деталей:

дюралевого блока цилиндров, в который запрессованы четыре чугунные гильзы;

Газораспределительный механизм (распредвал) приводится в действие от коленчатого вала через пару шестерен. Кулачки распредвала через толкатели и штанги поднимают и опускают коромысла, которые в свою очередь жмут на впускные и выпускные клапана. ГАЗель шестерня грм замена прокладки поддона Замена прокладки ГБЦ. За счет клапанов происходит заполнение цилиндров топливовоздушной консистенцией, происходит рабочий цикл мотора.

На автомобиле «Газель Бизнес» движок УМЗ 4216 оснащается электрической системой управления, в которую заходит:

• блок управления МИКАС;
• модуль зажигания;
• высоковольтные провода с наконечниками;
• датчики – дроссельной заслонки, к/вала и р/вала, абсолютного давления, детонации;
• проводка;
• регулятор холостого хода;
• топливные форсунки.

2-й этап довернуть на 90°

з) Снимите нижнюю крышку шатуна, вывернув болты.

и) Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора шатунного подшипника.

Зазор шатунного подшипника:

1NZ-FE, 2NZ-FE: — номинальный — 0,016 — 0,040 мм — максимальный — 0,060 мм

1ZZ-FE: — номинальный — 0,028 — 0,060 мм — максимальный — 0,080 мм

2ZZ-GE: — номинальный — 0,028 — 0,052 мм — максимальный — 0,080 мм

Если зазор больше максимального, замените подшипники. При необходимости замените коленчатый вал.

Примечание: при замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы, указанной на крышке подшипника.

Существуют размерные группы вкладышей, обозначенные «1», «2» и «3». При этом выступ (метка «перед») на крышке шатуна должен быть направлен к передней части двигателя (в сторону, противоположную отбору мощности).
