Прошивка магнитолы лада гранта, калина и приора (люкс)

Содержание:

Как можно доработать ММС Лада Гранта Лифтбек

Чтобы максимально расширить функционал меню MMS, перепрошиваем данные. Процесс вовсе не сложный, строго соблюдаем рекомендации мастеров.

  • Флеш-карта, объемом не менее 4Гб;
  • Ноутбук (планшет);
  • ЮСБ кабель на случай зависания системы.

Последовательность действий при самостоятельной прошивке MMСЛада Гранта Лифтбек:

  1. Вставляем SD карту в ноутбук, форматируем ее в файловую систему «FAT»;
  2. Записываем в корень карты модификацию файла прошивки. Копировать прошивку в другие каталоги не рекомендовано, так как данные не считаются при загрузке операционной системой;

Вставляем SD карту в MMC

Водителю на заметку. Стоковая прошивка обозначена индексом 2.2.2.11. Полный перечень официальных прошивок выложен на официальном сайте «Лада». Кастомизированные прошивки не всегда корректно устанавливаются, иногда зависает систем. Все действия, связанные с кастомными прошивками под личную ответственность владельца.

  1. После копирования прошивки на СД карту, проверяем наличие следующих файлов: chain.bin, chain.lst, NK.bin, TINYNK.bin;
  2. Вставляем СД карту в разъем на штатной магнитоле, проверяем отсутствие сторонних гаджетов, подключенных к ЮСБ разъему. Перезапускаем магнитолу;
  3. На протяжении первых 20 секунд наблюдаем процесс копирования файлов, после чего запускается заставка – логотип «Лада»;
  4. Появляется главное меню, в котором будут отображены следующие разделы:
  • Навигация;
  • Медиа;
  • Офис: читалка, PDFридер, блокнот, калькулятор, экраннаяклавиатура;
  • Интернет;
  • Инструменты;
  • Камера заднего вида;
  • Выход.

Видео инструкция прошивки штатной магнитолы Лада

Если после прошивки магнитола не загружается, а зависает на логотипе «LADA»:

  • Убедитесь что в USB порт ничего не вставлено.
  • Создать в корне USB пустой файл Explorer.txt. После перезагрузки должен загрузиться рабочий стол WinCE.
  • Попробуйте отключить питание ММС (снять клемму аккумулятора) на 5 минут.
  • Попробуйте отформатировать SD карту в другую файловую систему (FAT32/exFAT/FAT) и перепрошить магнитолу заново.
  • Используйте для прошивки магнитолы другую SD карту.

Напомним, другие проблемы ММС связанные с ее работой решаем в этой статье.

Штатная магнитола Калины 2 поколения или Лада Гранта существенно отличается от головных устройств (ГУ) прошлых автомобилей. Большой сенсорный экран делает ее похожей на магнитолу иномарки, однако, ее функциональность хромает. Но расширить возможности магнитолы можно не сложной операцией..

Нюансы прошивки мультимедиа Гранты (2190)

Осуществить саму прошивку достаточно несложно, когда ставится прошивка ммс 2190. Для этого возникнет необходимость привлечения SD-карты.

В числе распространенных изъянов, имеющих место после того, как установлена прошивка приборной панели, даже в случае, если это последняя версия, присутствует зависание на дисплее головного устройства логотипа Лада.

Этот момент могут спровоцировать таковые факторы:

  • пренебрежение соблюдением требуемых принципов форматирования;
  • присутствие неактуальной версии SD-карты, имеющей различия с «SDHC».

После успешного форматирования карты и выбора софта (к примеру, «New Menu V7.391 Nitro»), потребуется обзавестись прошивкой, у которой самая последняя версия и реализовать распаковку продукта на заранее подготовленный SD-носитель.

В отношении папки «Firm Ware» заметим: располагающиеся в ней файлы потребуется переадресовать корневому каталогу самой карты. По завершении копировального процесса отсоединяем от ПК флеш-карту, не забыв о приеме безопасного извлечения.

Теперь уверенно вставляем SD карту с присутствующими на ней подготовленными файлами непосредственно в ММС. Затем включаем головное устройство. Дожидаемся завершения полной загрузки и посредством длительного нажатия кнопки регулировки громкости выполняем перезагрузку.

Акт перезагрузки характеризуется четырьмя этапами, чье отображение реализовано в 4-х строках состояния процесса. После заполнения данных строк устройство запускается в привычном режиме, о чем будет свидетельствовать появление соответствующего оригинального меню. Спустя несколько секунд наблюдается процесс перехода устройства в альтменю.

USB-разветвитель «DNS ATH-08» обзавелся весомой преференцией – многополярностью. Коммутируемые с «головой» приемник «GPS» и прочие USB-модули совмещаются с альтменю, однако становятся неактивны.

После того, как завершена прошивка ммс 2190 на авто Лада Гранта ее дисплей отображает нового вида рабочий стол, а именно – «Wince». Ранее упомянутые и скопированные в недра корневого каталога карты 4 файла «несут ответственность» за присутствие интерфейса на рабочем столе.

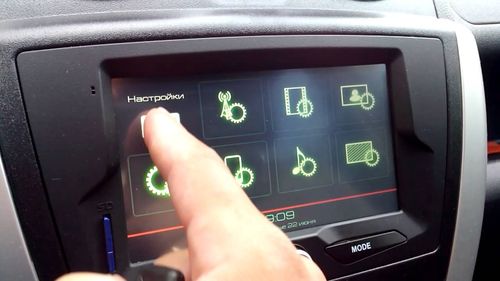

Последующая манипуляция связана с необходимостью настройки нового софта в штатном мультимедийном устройстве автомобиля Лада Гранта. Для этих целей нажимаем кнопку «Start», после чего осуществляем переход по такому маршруту: «Start\Setting\Control Panel». Иногда владельцы жалуются на промедление процесса открытия «Control Panel», однако это явление исчезает после выполнения перезагрузки ММС в принудительном режиме.

Когда контрольная панель открыта, то в ее интерфейсе нажимаем на символ «Stylus/Calibration». Этим действием пользователь нового софта получает возможность осуществить калибровку сенсорного экрана на точность отклика.

По завершении нехитрой процедуры калибровки возникает таймер, завершения отсчетного процесса которого не стоит дожидаться. Не стесняясь, жмем на экран.

Теперь настало долгожданное время процесса принудительной перезагрузки. Длительное и удерживающее воздействие на клавишу громкости (10 секунд или более того) позволяет реализовать данный процесс в ММС. В эту минуту съемный носитель, который содержит новый софт, продолжает пребывать в разъеме головного устройства автомобиля Лада Гранта.

Завершив акцию по перезагрузке, устройство отобразит сначала вид штатного меню, а затем, аналогично процедуре подготовки, и альтменю. Если необходимо вернуться в «родное» меню, то следует удерживать в нажатой позиции клавишу «Штатная».

Процесс перезагрузки устройства, после того, как была проведена прошивка приборной панели, подразумевает обязательное его соединение посредством USB-разветвителя указанной модели с приемником GPS-волн «Globalsat BU-353S4». Если таковое отсутствует, то по завершении самого процесса «голова» отобразит на дисплее штатный режим меню.

Такие распространенные настройки, как звучание, а также аудио или видео, присутствуют в любом устройстве мультимедиа в отечественном автомобиле Лада Гранта.

«NewMenu V7.391Nitro» нуждается в ручном способе установки обозначенных опций, для чего потребуется:

  • выполнить вход в папку «soft/radio»;
  • прибегнуть к активации файла «start.exe».

Процедура согласится проассоциировать присутствующие файлы, наделенные расширениями: «exe» и «ahk». Эта манипуляция достаточно важна и позволяет достичь стабильного функционала ММС, которой выполнена прошивка приборной панели.

Easy link ммс 2190

Описание:

Альтернативное меню (оболочка) для ММС автомобилей Лада Гранта, Калина, Приора. В NewMenu 9 весь функционал разделен на отдельные приложения. Основные приложения – это радио, видеоплеер, аудиоплеер, БТплеер, AUX, телефон и навигация – расположены на главном экране меню. Остальные дополнительные функции ММС разделены на соответствующие приложения. Например, варианты приложений: Маршрутный компьютер, Автомобиль (отображение машинки с дверями, индикаторы и т.д.), Климат (для отображения состояния климата), Мотор (для чтения и расшифровки ошибок, управления вентиляторами), приложение для замера динамики, приложение для стритрейсеров (красная вспышка) и т.д.. Приложений можно придумать множество. Приложения можно удалять и устанавливать через Менеджер приложений. Т.е. можно составлять свой функционал ММС. Установленные приложения отображаются и запускаются в окне Приложения. Некоторые приложения можно запускать в качестве заставки (приложение Маршрутный компьютер). Запуск приложений возможен как по горячей кнопке (Маршрутный компьютер запускается при нажатии на иконку Топливо в Кан-панели), так и при событии (например, при check запускается приложение Мотор).

Возможности:

  1. Прослушивание радио, аудиофайлов; просмотр видеороликов.
  2. Соединение с телефоном по протоколу Bluetooth; громкая связь; возможность приема, совершения звонков; телефонная книга с быстрым поиском контактов; прослушивание музыки с телефона по протоколу Bluetooth (через BTPlayer).
  3. Запуск навигационной программы, одновременное использование со всеми аудио-приложениями.
  4. Проигрывание подсказок навигации при прослушивании радио, AUX, музыки с телефона, при телефонном разговоре на передних или задних динамиках (микширование).
  5. Поддержка AUX входа (требуется аппаратная доработка).
  6. Настройки звука (баланс, эквалайзер, расширенные настройки аппаратного эквалайзера); настройка экрана, автопереключение режима день/ночь; включение парковочной камеры.
  7. Настройка звуковых оповещений, направления и громкости микширования, возможность сразу сделать тест микширования.
  8. Кан-панель с показаниями данных автомобиля, голосовые подсказки о состоянии автомобиля.
  9. Автоматическая регулировка громкости в зависимости от текущей скорости (автогромкость).
  10. Поддержка навигационных программ, поддержка USB GPS приемников, поддержка штатного GPS приемника.
  11. Приложение Маршрутный компьютер: показ данных поезки (скорость, обороты, передача, пробег, время, расход, стоимость, остаток хода и др.), запись в лог данных поездки, просмотрщик лога с группировкой данных, корректировка точности пробега и уровня топлива в баке, и др.
  12. Приложение Мотор: чтение, показ, расшифровка ошибок двигателя, сброс ошибок ABS АКПП SRS, ручное и автоматическое управления вентиляторами двигателя, управление оборотами холостого хода на стоящем автомобиле.
  13. Другие приложения: файловый менеджер, текстовые просмотрщики, калькулятор, браузер и много других.
  14. Переключение между всеми запущенными приложениями кнопкой Mode (Menu).
  15. Возможность менять стиль оформления, предпросмотр вносимых изменений.
  16. Все основные настройки меню в одном окне с вкладками.
  17. Сохранение всех пользовательских настроек (включая оформление) при переходе на новую версию.
  18. Поддержка подрулевого переключателя.

Установка, обновление, удаление, аварийное восстановление:

Установка

1. Распаковать архив в корень USB флешки или SD карты (папка Install). 2. Выйти на рабочий стол ММС. Запустить с USB флешки (SD карты) файл InstallInstall.exe (белый ярлык). При установке на чистую ММС будет перезагрузка, затем установка продолжится. 3. Для установки на внутреннею память ММС нажать Установить. Для установки на SD карту нажать Отмена, далее нажать Установить. 4. Выбрать драйвера для используемых USB устройств, нажать Установить. Если ничего нет нажать Отмена. 5. Выбрать тип ММС. 2190 – ММС штатно устанавливаемая на Гранту, 2192 – ММС штатно устанавливаемая на Калину/Приору. Для ММС со штатной навигацией выбрать тип с навигацией.

Как прошивать

Чтобы прошить штатную магнитолу, потребуется подготовить носитель стандарта SD с обновлением. Карта памяти предварительно форматируется в соответствии с требованиями FAT16 или 32. Скачанный с сайта технической поддержки дистрибутив ПО распаковывается в корневой каталог накопителя.

Последовательность действий при перепрошивке:

  1. Удалить накопители, подключенные к портам головного устройства.
  2. Расположить карту памяти в соответствующем разъеме.
  3. Включить мультимедийный центр, а затем выполнить перезагрузку системы путем нажатия и удержания кнопки включения. Клавиша отпускается только после появления на дисплее информационного сообщения, подтверждающего старт перепрошивки.
  4. Дальнейшая установка обновления идет в автоматическом режиме. После окончания установки произойдет загрузка штатного меню.
  5. Поскольку при замене программы происходит сброс настроек до заводских параметров, то необходимо сделать калибровку экрана.

Если пользователь планирует дальнейшее расширение возможностей мультимедийного центра, то следует установить альтернативное меню. Релиз New Menu содержит отдельную вкладку, позволяющую запускать навигационную систему Навител.

Для обеспечения связи со спутниками необходимо приобретение коммутационного модема 3G, который размещается в разъеме USB.

Программа Навител и карты местности записаны на отдельный накопитель, запуск выполняется через диалоговое меню головного устройства.

Поскольку магнитола подключена к электронике автомобиля через цифровую шину CAN, то на дисплее отображается расход топлива и пройденное расстояние.

Пользователь имеет возможность программирования стоимости литра горючего, что позволяет рассчитывать затраты на поездку.

В процессе эксплуатации обновленного оборудования возникают следующие неполадки:

  • При попытке установить связь со спутниками на дисплее появляется текстовое сообщение, указывающее на сбой исполняемого файла прошивки. В этом случае рекомендуется откатить прошивку до исходного состояния, а затем заново установить новый релиз программы.
  • Самопроизвольное отключение экрана или переход дисплея в режим свечения равномерным белым цветом, при этом продолжается трансляция радио или воспроизведение музыкальной композиции. Требуется сбросить настройки и произвести повторную настройку.
  • Ошибки при коммутации смартфонов iPhone. Требуется перезагрузить магнитолу, иногда нужна переустановка программы.

После прошивки требуется включить оборудование и произвести настройку. Если магнитола зависает на заставке с логотипом Lada, то рекомендуется произвести повторное обнуление настроек, отсоединив на 5-7 минут аккумулятор от бортовой сети автомобиля. В случае повторной ошибки требуется переустановить прошивку, используя другой накопитель. Также ошибка возникает при первичной загрузке обновленного оборудования с установленным в порт USB накопителем или жестким диском.

Прошиваем ММС Лады Калина 2

Прошивка стандартных магнитол ЛАДА Калина 2 и Гранта Чтобы сменить внешний вид меню поставляемой магнитолы и расширить ее возможности, понадобится карта памяти формата SDHC (SD), размером непревышающая не 4Gb. Заранее SD-карту следует отформатировать на компьютере в файловой сиситеме FAT. Приготовление к прошивке:

1)Сохранить архив с прошивкой на ПК и разархивировать;

2)Выполнить копирование всех файлов из папки FirmWare на SD-карту через картридер.

Прошивка:

1. USB-порт магнитолы не должен содержать flash-накопителя;

2. Вставить карту с прошивочными файлами в разъем автомагнитолы;

3. Выполнить перезагрузку головного устройства, удерживая функциональные клавиши (клавиша включения или клавиша громкости) до полного потемнения дисплея;

4. После этого запуск рабочего стола будет говорить о перепрошивке.

Подготовка к работе:

1) Калибруем экран. Нажимаем на иконку с телефоном. Заходим во раздел «Calibration». Жмем на кнопку «Recalibrate». Запустится обратный счет времени;

2) Не дожидаясь, когда время истечет, нажать на экран;

3) Не вынимая SD-карту, перезапустить ГУ. Вашему вниманию представится новое меню. Процесс прошивки завершен.

Прошивки скачать

1. Стоковые прошивки

вариант ПО с русской локалью , драйверами для WiFi , русским интерфейсом Windows и клавиатурой

вариант ПО только для ММС из новых партий, ДАННОЕ ПО НЕСОВМЕСТИМО С ПРЕЖНЕЙ 23.0.2.38 отличительной особенностью у данного ПО является наличие файла Launcher.exe в папке Windows , ПО с русской локалью драйверами для WiFi и русским интерфейсом Windows и встроенной клавиатурой

2. Модифицированные прошивки

Прошивка с альтменю ver.32 Kalina_mod_ver.23.0.2.32.rar ( 35.15 МБ ) Проверенно .

Русифицированное время и дата и корректно отображающиеся русские символы Kalina_II_altmenu_rus_clock.rar ( 28.2 МБ )

Новое меню XLada_NewMenu7.36.rar (12.09 MB)

3. СНЯТИЕ ДАМПА с ММС

С уже прошитой ММС снимать дамп смысла нет.

Д амп снимается перед прошивкой на случай, если у вас нестандартное ПО и вы в процессе прошивки губите аппарат, то потом при помощи дампа аппарат можно восстановить .

1. Качаем программу Прикрепленный файл NDumpCE6+.rar ( 65,67 КБ )

2. Разархивируем ее на SD карту или USB флешку с файловой системой exFAT (на случай если дамп превышает 4гб)

3. Выходим на рабочий стол нашей ММС

4. Запускаем NDumpCE6.exe

5. В окне программы убеждаемся что галочка стоит на пункте «Full NAND» и в выпадающем списке выбираем «DISK1:» и жмём «Save» для подтверждения

6. После окончания операции на SD (или на USB) карте должен появиться файл с расширением .img размером около 120 мб для старых версий ММС и около 4гб для новых , вот это и есть наш дамп

1. Данная операция абсолютно безопасна для вашего аппарат

2. Перед началом процедуры лучше всего извлечь всё из USB порта

Вниманию владельцев!

Ответственность за возникновение возможных неполадок магнитолы после смены микропрограммы, владелец берет на себя. Кроме того, подобная операция исключает гарантийное обслуживание музыкальной системы в случае ее поломки. Данная прошивка предназначена для автомагнитол ЛАДА (Гранта и Калина-2).

Откат к исходной версии:

Войти в раздел «Медиа», вытащить карту памяти и перезапустить магнитолу.

Как настроить «GPS» на прошитой версии мультимедиа?

Осуществить это действие не составит особых усилий. Выполнение процедуры подразумевает предварительную коммутацию с GPS-модулем и состоит из такого алгоритма действий:

  • перехода в соответствующее меню «Инструменты»;
  • активации дисплейной клавиатуры;
  • непосредственной коммутации модуля;
  • указания маршрута: «\staticstore\dll\232usb.dll»;
  • беспрерывного нажатия клавиши «ОК» после момента вывода на экран запроса, касающегося подбора драйвера.

Если обозначенные шаги исполнены корректно, то далее приступаем к манипуляциям по настройке именно навигационного софта. В программе выделяем порт «COM 5» и соответствующую ему скорость – 4800 bps.

По завершении всего перечня манипуляций наблюдаем работу системы

Обращаем внимание на присутствие настроенной программы «Навител»

Где взять прошивку для магнитолы Лада Приора и других моделей автомобиля?

Сегодня ее можно достать в сервисном центре техобслуживания, а также скачать в интернете на различных сайтах на платной или бесплатной основе. Обязательно проверяйте надежность источника, т.к. многие установочные файлы в виде архивов могут компилироваться вручную специалистами, в уровне квалификации которых нельзя быть уверенными.

Лучше искать на проверенных форумах и сайтах, где различные версии прошивок даются списками вместе с инструкциями и описаниями процесса, а также рекомендациями и советами. Обязательно изучите содержимое архивов, а также проверьте скачанные файлы на наличие вирусов.

Прошивка магнитолы Лада Гранта люкс, своими руками

Для этого нам понадобятся:

  • Приемник GPS;
  • 3G модем Huawei;
  • SD карта;
  • USB – разетвитель(хаб).

Сама же процедура, по прошивке магнитолы Лада Гранта люкс, очень проста.

  1. Прежде всего, следует очистить SD карту от предыдущей информации, в ФАТ16.
  2. Копируются информационные данные (файлы) прошивки (Chain.bin, chain.lst, NK.bin, TINYNK.bin) в корневую папку SD карты. Корневая папка — сама карта памяти, без внутрилежащих папок. Открывается при включение в работу флешки или любого другого носителя.
  3. Извлекается из USB порта флеш — карта.
  4. Карта SD вставляется в мультимедийную систему автомобиля.
  5. Автомобильная магнитола Лада Гранта Люкс, перезагружается. При этом, в течение 15 секунд удерживается кнопка громкости.
  6. В ходе перезагрузки происходит обновление, после завершения которого авто проигрыватель загружается в режиме рабочего стола.
  7. Перемещаемся в режим регулировки функций экрана.Нажимаем на значок Calibration/Recalibrate, и жмем второй раз, на сам экран, в то время, когда происходит обратный отсчет на дисплее устройства.
  8. Перезагружаем систему еще раз, но уже со вставленной SD картой.

Прошивка штатной магнитолы Гранта люкс завершена.

Возможные неполадки операционной системы после прошивки

Очень часто, после того, как установка улучшенной версии ОС 2015 года на мультимедийную систему автомобиля Лада Гранта Люкс закончена, происходит зависание магнитолы на эмблеме производителя Лада. Это может происходить по причине того, что в USB – порт вставлен какой-либо носитель информации.

Также проверьте, создан ли в корневой папке USB пустой эксплуатационный файл, который после перезагрузки выводит на монитор рабочий стол Windows.

Переформатируйте или вообще замените CD карту и повторите пере прошивку с самого начала по предложенной схеме.

Если рекомендованные нами действия не помогли, попробуйте отключить электропитание магнитолы, минимум на пять минут.

Кстати! Все операции связанные с переустановкой программ на штатной магнитоле, установленных в заводских условиях, вы совершаете под свою ответственность. Заводская гарантия производителя в данном случае, аннулируется.

Стоковые (стандартные штатные) прошивки на мультимедийную систему установленные в автомобиль Гранта Люкс, как и разнообразные по уровню исполнения и функциональности, модифицированные, самодельные версии базовой операционной системы Виндоус, можно в огромном количестве найти на многочисленных автомобильных форумах в сети интернет.

Нужно отметить, что официальный производитель АвтоВАЗ, особой информации по этому поводу не предоставляет. То есть, сама информация по прошивкам на официальном сайте присутствует, но не обновлялась с момента выхода первой модели самого автомобиля.

В силу этих обстоятельств, автолюбители вынуждены сами находить и делиться вариантами прошивок с остальными желающими обновить ОС своих авто, для более качественного пользования всеми заявленными производителем опциями и функциями.

Предлагаем вашему вниманию, видео инструкцию, как скачать прошивку магнитолы Лада Гранта люкс на 4 PDA, с последующей установкой на ММС.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

  • сама магнитола – она же головное устройство;
  • плоская отвертка;
  • прямые руки.

Аббревиатуры и обозначения в тексте:

  • ГУ – головное устройство;
  • ММС – мультимедиа система;
  • DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

  1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
  2. 1-din магнитола с рамкой.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

  1. Суем руку под панель в районе бардачка;
  2. Ставим магнитолу в салазки, подводим к штекерам;
  3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

  1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
  2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
  3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
  4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Стандарт ТВ

Как прошить автомагнитолу

Частые запросы российского водителя, желающего перепрошить свою японскую или корейскую автомагнитолу бывают связаны также с ТВ монитором. Его никак не удается использовать по прямому назначению, так как он не поддерживает стандарт нашего телевидения Секам.

Из-за некоторых особенностей телевещания, просмотр телевизионных программ с высоким качеством во время движения автомобиля также бывает невозможен. Для обеспечения безопасности движения в некоторых авто применяется блокировка, отключающая картинку на мониторе в процессе езды.

Как перепрошить автомагнитолу

Чтобы усовершенствовать ТВ системы автомагнитолы из Японии (перепрошить ПО, изменить стандарт, снять блокировки) принято использовать специальные адаптеры. Устанавливаются они в любую машину.

Перепрошивка автомагнитол

Описание и характеристика головного мультимедийного устройства Калины 2

Для перечисления всех возможностей мультимедийной системы которую устанавливают в автомобиль Калина 2, понадобиться отдельная статья. Так что мы, назовем лишь основные функции этого устройства.

Возможность использования навигационной системы GPS и составления маршрута поездки основываясь на данных о дорожных пробках, полученных в режиме реального времени из сети интернет.

Вывод на дисплей картинки с камер заднего обзора и информации парктроников.

Высококачественное аудио и видео файлов с носителей информации, любого типа. В том числе и телевизионного сигнала.

Подключение к мобильному интернету 4 G.

Все технические характеристики, как и дизайнерское исполнение ММС Лады Калина 2, полностью соответствуют требованиям предъявляемым оборудованию такого класса.

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

  • демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
  • выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
  • подпилитьпластиковый кожух центрального воздуховода;
  • примерить новый блок акустики, при необходимости подогнать крепления;
  • установить на проводку переходники из комплекта поставки (если это потребуется);
  • поставить устройство;
  • если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
  • если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.

Другие возможности и прошивки

Вмешательство в автомагнитолу

Кроме того, существует еще целый ряд манипуляций, помогающий усовершенствовать устройства. Нередко эти вмешательства тоже называют перепрошивкой и они нацелены на улучшение возможностей аппарата. Ниже приводится таблица, где указаны эти манипуляции.

Переделка автомагнитол Отпаивается D864 (если Тошиба)
Раскодировка Набирается код (9507), а затем BAND
Если лазер теряет чувствительность и неустойчиво работает Пропаивается переменный резистор RV14
Стереоприем ухудшился, отказывает механика, отсутствует звук Электролиты в красных оболочках на плате удаляются, пространство под ними промывается, а затем запаиваются новые электролиты
Если надо поменять диапазон с азиатского на европейский Отпаивается диод D701. Меняется резистор R752 на 2.2К. После этого задается напряжение на FM VT
Если слышен булькающий звук в одном или даже нескольких каналах Виновны электролиты возле усилителя. Они потекли, так как разрушились дорожки под ними
Снижается качество воспроизведения записей с кассеты. Звук становится все тише, но с радиоприемника идет нормально Электролиты заменяются на обычные малогабаритные
Чейнджер не принимает диск и работает только на выброс Снижается эмиссия светодиодов. Обычно, уменьшается ограничивающий резистор в два раза
FM приемник не ловит станции с четным числом Резистор 2Ком ставится на R824 и проводится разрядка конденсатора по питанию автомагнитолы
Отказывают 4 линейных выхода усилителя, но сабвуфер продолжает работать (часто случается неприятность на штатных автомагнитолах Тойота) Меняются опять же электролиты в красных оболочках
FM диапазон автомагнитола не ловит или делает это только после прогрева Причина кроется в катушке связи
Не работают некоторые кнопки, когда нужно ввести код Меняется прошивка, устанавливается код. Если не помогло, ищем окись под кнопками
Перестройка частот приемника Переключаем сетку вещания или изменяем частоту гетеродина в тюнере
Перевод автомагнитолы на европейский режим Впаиваем диод D2 вместо D1, который на плате размещен ближе всего к процессору

Перепрошивка японских автомагнитол

Вот собственно и весь процесс подготовки к прошивке!

https://youtube.com/watch?v=AM02w_hDBaA

После того как на ммс лада гранта прошивка завершена, появится новый рабочий стол, а в частности рабочий стол Wince. Именно те четыре файла, которые копировались отдельно в корневой каталог SD карты, отвечают за отображение интерфейса данного рабочего стола.

Следующее действие – настройка нового ПО на штатной мультимедиа лады гранты. Для этого необходимо нажать кнопку Start, а дальше выполнить переход основываясь на данном пути: Start\Setting\Control Panel.

В некоторых случаях на данном этапе замечались промедления в открытии контрольной панели, которые исчезают после принудительной перезагрузки ммс.

В открывшейся панели необходимо нажать на значок Stylus/ Calibration. Таким образом, пользователю нового ПО предоставляется возможность калибровки точности отклика сенсорного дисплея.

Такую процедуру лучше всего проводить по средствам использования стилуса. По окончанию калибровки на мониторе появится таймер, не дожидаясь окончания отсчета которого необходимо нажать на экран.

Вот и пришло время принудительной перезагрузки, о которой говорилось выше. Длительное нажатие клавиши громкости (не менее 10 секунд) заставит ммс перезагрузиться. На момент перезагрузки съемный носитель с новым ПО должен оставаться в ммс лады гранты.

После перезагрузки отобразится штатное меню, после чего и альтменю, как это было в процессе подготовки к процедуре прошивки. Попасть в штатное меню можно по средствам нажатия клавиши «штатная».

Перезагрузка должна проходить с подключенным через USB-разветвитель DNS ATH-08 GPS приемником Globalsat BU-353S4. Если же он не подключен, по окончанию перезагрузки ПО, загрузится штатное меню.

Пользовательские настройки, а в частности настройки радио, звука и видео являются неотъемлемой частью любой мультимедийной системы. NewMenu V7.391Nitro требует ручной установки модуля настройки таковых параметров, а для этого необходимо:

• Зайти в папку soft/radio;
• Запустить файл start.exe.

Такая процедура позволит проассоциировать размещенные там файлы, а именно файлы с расширениями типа .exe и .ahk. Такой шаг в настройке прошитого ммс очень важен для достижения стабильной работы с файлами мультимедиа, а также настройке эквалайзера при прослушивании радио.

Советы начинающим

Выше были представлены способы проведения прошивки японских автомагнитол. Хотелось бы дать несколько важных советов начинающим раскодировщикам:

  • Никогда не ставьте программу прошивки от другой модели, даже если она тоже японская;
  • Микросхемы надо запаивать ровно, ни в коем случае не криво;
  • Работа с дампами – дело не очень хорошее. Намного лучше проводить заливку, хотя это и намного сложнее.

Заливка прошивки

В процессе установки программы прошивки своими руками следует делать все четко по инструкции. Не помешают и здесь видео обзоры, полезные схемы, фото – материалы. В некоторых случаях программы приходится покупать и цена на них зависит от определенной модели автомагнитолы.

Настройка GPS на прошитом ммс лады гранты

Настройка GPS довольно простая и производится исключительно после подключения GPS модуля Globalsat BU-353S4. Сама же настройка требует выполнения следующих шагов:

1. Переход в меню “Инструменты”;

2. Вызов экранной клавиатуры;

3. Подключение самого модуля;

4. Необходимо прописать следующий путь: staticstoredll232usb.dll

5. После того, как запрос на поиск драйвера выведен на экран, необходимо беспрерывно нажимать клавишу «ОК». Нажимать ее пока запрос не исчезнет с экрана.

Если все пять пунктов настройки GPS завершены без ошибок, то необходимо перейти непосредственно к настройке навигационного ПО. Непосредственно в программе навигации необходимо выбрать порт COM5 и скорость порта 4800bps.

После проведения таких манипуляций, все должно заработать

Обратите внимание, на то, что навител из архива уже настроен

Как заключение, нужно отдать честь разработчикам данной прошивки, а именно парням с гранта клуба, которые, в свою очередь, разработали интерфейс и дополнительное программное обеспечение для повышения комфорта и удовлетворения потребностей владельцев Лады Гранты.

Пользователь

Город Нижний Новгород
Имя Сергей

Сообщений: 195 На форуме с: 19.01.14

ВСЕ ОПЕРАЦИИ ПО ПЕРЕПРОШИВКЕ ММС ПРОИЗВОДИТЬ НА СВОЙ СТРАХ И РИСК ТОЛЬКО И С ПОТЕРЕЙ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ ПРОИЗВОДИТЕЛЯ НА ММС.

Внимание: прежде чем прошить ММС , сверяйте версию ПО на ваших устройствах , либо проконсультируйтесь на форуме по этому поводу , не спешите убивать свой аппарат. НЕЛЬЗЯ шиться если у вас ПО 23.02.27 или 21.1.2.39 уже есть несколько «полуживых» ММС после прошивки

Еще одно очень важное замечание: Если ваша стоковая прошивка 23.0.2.32, и вы хотите поставить стоковую прошивку с русской локалью версии 38, то в обязательном порядке сначала прошивайте стоковую прошивку версии 35, а затем уже 38. Это личные наблюдения — НА 32 прошивку НЕ ложится 38 прошивка, аппарат наглухо виснет после ребута на значке ЛАДА

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
