Газогенераторные автомобили с дровами в баке

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности).

Разделяются по процессу газификации:

1. Прямого.
2. Обращенного.
3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

Газогенераторы и отопление: основные мифы

О газогенераторных установках тиражируется немало мифов. В-основном, речь идет об их эффективности в составе автономной системы отопления. Рассмотрим популярные высказывания, которые можно встретить в Интернете.

Миф 1. «КПД газогенератора значительно выше, чем КПД твердотопливного котла, и достигает 95%».

Начнем с того, что данные виды оборудования используются для различных целей:

• газогенераторная установка вырабатывает горючий газ, и ее КПД – это соотношение реально получаемого продукта из определенного объема топлива и теоретически возможного, умноженное на 100%;
• отопительный котел вырабатывает тепловую энергию, и его КПД — это соотношение реально получаемого тепла при сгорании определенного объема топлива и теоретически возможного, умноженное на 100%.

Таким образом, сопоставлять КПД газогенератора и отопительного котла в корне неверно. Кроме того, КПД самодельной газогенераторной установки редко превышает 80%, поэтому цифры в 90-95% можно считать мифом.

Сравнивать можно КПД пиролизного и обычного твердотопливного котла – в этом случае преимущество на стороне пиролизного, поскольку сжигание горючих газов во вторичной камере сгорания заметно повышает эффективность использования топлива.

Миф 2. «Газогенераторная установка успешно работает на сырых дровах».

Функционировать агрегат способен даже при использовании сырых дров, но его производительность при этом резко падает, поскольку значительная часть тепловой энергии тратится на испарение влаги, содержащейся в дровах. Снижение температуры в камере сгорания приводит к замедлению пиролиза, и негативно сказывается на реальной мощности установки.

Миф 3. «Газогенератор выгоднее использовать для отопления дома, нежели твердотопливный котел».

Конструкция газогенераторной установки сложнее, чем твердотопливного котла, в том числе пиролизного, кроме того, она занимает больше места, поскольку в ее состав входит контур охлаждения. Монтировать более сложный и дорогостоящий агрегат для того, чтобы сжигать полученный горючий газ, нет никакого смысла.

Пример самодельного газогенератора, установленного в багажнике автомобиля

Таким образом, газогенератор своими руками изготавливают в двух случаях – для установки на автомобиль и при необходимости иметь под рукой источник энергоносителя (горючего газа), тепловую энергию которого можно преобразовать в электрический ток.

Газогенератор на дровах для автомобиля – устройство и принцип работы

В состав автомобильной газогенераторной установки входят следующие элементы:

• грубые очистители;
• сам газогенератор;
• тонкие очистители;
• смеситель и вентилятор розжига.

Простая схема выглядит так.

Во время движения воздух засасывается в газогенератор с помощью тяги работающего мотора.

Эта же тяга способствует «выкачиванию» горючего газа из газогенератора, а также его подачу к грубым очистителям, а после к фильтру тонкой очистки.

После перемешивания с воздухом в смесителе готовая газовоздушная смесь засасывается в цилиндры мотора.

После выхода из газогенератора раскаленный и загрязненный газ требует дополнительной обработки (охлаждения и очистки).

Для этого он пропускается через специальный трубопровод, объединяющий газогенератор с фильтром тонкой очистки.

В некоторых конструкциях газ проходил через специальный охладитель, смонтированный перед водяным радиатором.

Чаще всего для охлаждения и очистки применялась комбинированная система.

Ее принцип действия заключался в изменении скорости и направлении движения потока газа. Одновременно с этим производилось охлаждение и очистка последнего.

Следующий этап — тонкая очистка, для которой использовались специальные «кольцевые» очистители, выполненные в форме цилиндров.

Принцип работы большинства фильтров тонкой очистки строился на водяном принципе, когда очистка газа осуществлялась посредством воды.

В процессе розжига газогенератора применялся специальный центробежный вентилятор, оборудованный электрическим приводом.

Из-за того, что вентилятору необходимо прокачивать воздух через всю очистную систему, монтаж устройства производился в максимальном приближении к смесителю.

Формирование горючей смеси производится в смесителе автомобиля.

Наиболее простой тип устройства представляет собой специальный тройник, в котором пересекаются потоки воздуха и газа.

Объем поступающего в мотор состава контролируется с помощью заслонки дросселя.

Качество газо-воздушной смеси регулируется посредством воздушной заслонки.

Принцип работы.

Основным топливом для газогенераторной установки являются угольные брикеты, торф или дрова.

Принцип действия системы построен на частичном сгорании углерода. Последний во время сгорания может подсоединять один или пару атомов кислорода с последующим образованием двух элементов — углекислого газа (диоксида) и угарного газа (монооксида).

Если же углерод сгорает не полностью, то можно получить почти 30% от общей энергии при полном сгорании материала.

Как следствие, образованный газ имеет более низкую теплоотдачу чем первоначальное твердое топливо.

Стоит отметить, что в газогенераторе в период преобразовании дерева или угля в газ происходит экзотермическая реакция, возникающая место между водой и монооксидом углерода.

Благодаря такой реакции, температура полученного газа падает, КПД возрастает до 80 процентов.

Если газ не требует охлаждения перед применением, то КПД может достигать 100%. Как следствие, происходит 2-х стадийное сжигание топлива.

Полученный газ имеет минимальную калорийность, благодаря его смешиванию с азотом.

Из-за того, что для сжигания топлива необходимы меньшие объемы воздуха, то подобное снижение калорийности несущественно.

Что касается снижения мощности мотора при работе на газу, то причиной является снижение заряда топливного состава, вызванного сложностью охлаждения.

Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

В качестве твердого топлива в газовом генераторе используют:

• древесный, бурый и каменный уголь;
• топливные пеллеты из древесных отходов;
• солому, опилки и дрова;
• торфяные брикеты, кокс;
• лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Что происходит внутри газогенератора

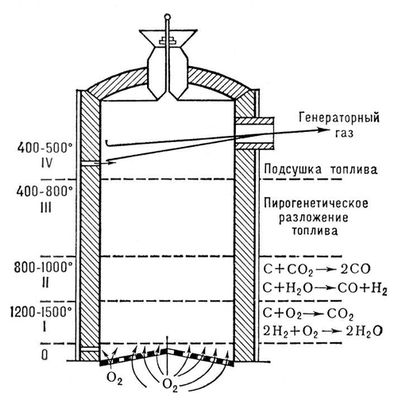

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.
2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

• прямыми;
• обращенными;
• горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.

Дровяные машины сегодня

Автомобиль, работающий на дровах, это экологичное средство передвижения. Такое топливо не вредит атмосфере так сильно, как солярка и бензин. Имея ретротранспорт, вопрос наличия заправок становится неактуальным. Но такие автомобили безвозвратно утратили свою популярность. Сегодня газогенераторы интересны только энтузиастам или тем, кто хочет сэкономить на топливе. Не так давно экспериментально, в штучном экземпляре выпускались Москвич-2141, РАФ-2203, работающие на дровах. Конструкторы говорили, что при скорости 85 км/ч можно проехать 120 км, не заправляясь заново.

На данный момент авто на дровах повсеместно используются в Северной Корее, в связи с изоляцией и, как результат, нехваткой топлива.

4 Особенности устройства

Радиатор выполняет существенную роль. Охлаждаясь, газ становится более концентрированным и уменьшается в объемах. Это способствует подаче в ДВС большего количества топлива. Мощность двигателя в период эксплуатации напрямую зависит от температурных показателей газообразной смеси. Это обусловлено тем, что газ устойчив к детонации, поэтому его нужно охлаждать для усиления сжатия.

Компактным считается фильтрующий элемент тонкой очистки, сделанный из двух канистр. Внутри емкостей располагают минвату и шлак в гранулах. Они и будут хорошо чистить газ. В нижней части фильтра и теплообменника в обязательном порядке нужно установить краны. Это необходимо для стравливания конденсата. После очистки и остывания газовой смеси выпадает роса. Каждые 200 км езды в емкости собирается около 3 л жидкости.

Сварные швы и места соединения обязательно должны быть герметичными, поскольку в случае утечки при постоянном добавлении дров скорость и производительность двигателя авто будут оставаться на минимальном уровне. Собранный агрегат должен быть хорошо закреплен, чтобы он не разрушился от вибрации во время движения.

Как сделать газогенератор своими руками?

Можно ли сделать газогенератор своими руками? Да, но вам потребуется набор инструментов и сами материалы. В ход пойдут: листовая сталь для создания корпуса, топливного бака (в котором будут находиться дрова), жаропрочная сталь для емкости, где будет проходить процесс горения, различные жаропрочные прокладки, в идеале не асбест, так как он считается опасным для организма. Всевозможные трубы, которые будут соединять все узлы газогенератора, фильтры для удаления примесей (западные коллеги экспериментируют с теми же дровяными смесями), специальная чугунная решетка, пропускающая сгоревшие элементы, ну и такие мелочи, как дверцы, крышки и клапаны. Раздобыв все необходимые элементы и вооружившись подходящим чертежом, можно приступать непосредственно к созданию такого аппарата, как самодельный дровяной газогенератор своими руками. Точность и индивидуальность расчетов конструкции газогенератора в соответствии с вашим авто желательна, но иногда не обязательна. Некоторые, особенно наблюдательные и рукастые «самоделкины» умудряются копировать необходимый агрегат, пользуясь стандартными чертежами.

Технологический процесс

В качестве топлива могут использоваться дрова, угольные брикеты, торф и т. п. Принцип работы газогенератора основан на неполном сгорании углерода. Углерод при сгорании может присоединить один атом кислорода или два, с образованием соответственно монооксида (угарный газ) и диоксида (углекислый газ). При неполном сгорании углерода выделяется практически треть энергии от величины полного сгорания. Таким образом, полученный газ обладает гораздо меньшей теплотой сгорания, чем исходное твёрдое топливо. Кроме того, в газогенераторе при газификации древесины, а также при газификации угля с добавлением воды (как правило в виде пара) идёт эндотермическая реакция между образующимся монооксидом углерода и водой с образованием водорода и углекислого газа. Эта реакция снижает температуру полученного газа и повышает КПД процесса до величины 75-80 %. В случае же если нет необходимости перед использованием охлаждать газ, то КПД газификации составит 100 %[источник не указан 1189 дней]. То есть фактически будет осуществлено двухстадийное полное сжигание твёрдого топлива.

Калорийность полученного газа достаточно низкая вследствие разбавления его азотом. Но поскольку для его сгорания требуется значительно меньше воздуха, чем для сгорания углеводородов, то калорийность рабочей смеси (газ + воздух) лишь незначительно ниже чем у традиционных топливовоздушных смесей. Основной причиной снижения мощности транспортных двигателей используемых для работы на газе без переделки является уменьшение величины заряда рабочей смеси, поскольку добиться удовлетворительного охлаждения газа на подвижной технике затруднительно. Но эта проблема не имеет существенного значения для стационарных двигателей, где масса и габариты охладителя мало ограничены. На двигателях, специально изменённых или специально разработанных для работы на генераторном газе, посредством повышения степени сжатия и незначительного наддува газогенератора, достигаются равные с бензиновыми двигателями литровые мощности.

Газогенератор обычно применяется при наличии уже имеющихся ДВС (как бензиновых, так и дизельных) и отсутствии основного жидкого (бензин, солярка) топлива для них.

Пошаговый процесс изготовления

Простая конструкция печки будет традиционно включать в себя два отсека. Роль камеры дожигания газа выполнит специальный дымовой лабиринт, смонтированный в верхней части устройства из нескольких параллельных друг другу металлических пластин.

1. В первую очередь изготавливается огнеупорный каркас печи, разделенный на две рабочие камеры. Его можно сделать прямоугольным, сварив между собой несколько листов металла, или же использовать готовую бочку (обрезок трубы) с достаточно толстыми стенками.

2. Для изготовления прямоугольной пиролизной печи размечаются и вырезаются элементы: боковые части, дно, верх корпуса, панель колосника и три внутренние пластины для создания газового лабиринта. Края заготовок аккуратно зачищаются шлифовальной машиной.

3. В верхней крышке будущей газогенераторной печи вырезается круглое отверстие для подключения дымохода, а в передней стенке — прямоугольные люки для подачи дров и поддувала. К вырезанным и зачищенным кускам металла, выполняющим роль дверок, крепятся петли, а их края обвариваются для плотного закрывания.

4. К фасаду, отступив 10 см от его верха, перпендикулярно монтируется пластина, которая должна быть на 7 см короче длины печи. К ее задней стенке таким же образом прикрепляются две аналогичного размера, с отступом 15 см от верха. После сборки устройства эти пластины создадут лабиринт для замедления движения горячего газа.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

5. К боковым частям печи на одной высоте привариваются два уголка для установки колосниковой решетки. Колосник делается из арматурных прутьев или же из металлического листа с большим количеством прорезанных отверстий (щелей).

6. Все элементы газогенераторной конструкции соединяются сварочным аппаратом при помощи уголка.

7. Края печи зачищаются и покрываются огнеупорной краской.

Самодельное устройство способно эффективно отапливать небольшие хозяйственные помещения. Если в область дожигания пиролизного газа поместить рубашку теплоносителя (змеевик), то котел дополнительно будет поставлять горячую воду.

Булерьян — газогенератор оригинальной конструкции

Одним из наиболее удачных нагревательных устройств является так называемая печь Булерьян. Ее характерная особенность — система из множества U-образно выгнутых полых трубок, жестко прикрепленных к тепловому контуру. Воздух, находящийся внутри них, отбирает тепло от корпуса газогенераторной печки, нагревается и попадает внутрь здания. Так как плотность газа уменьшается, то он устремляется вверх, создавая разрежение и засасывая в трубки новые порции холодного воздуха из нижней части помещения.

Для плавной регулировки температуры нагрева окружающей среды, печь Булерьян газогенераторная оснащается заслонками, которые устанавливаются либо на патрубке дымохода, либо на дверце загрузочного отсека. Управляя их положением, можно добиваться комфортной температуры в доме, гибко меняя ее значение в диапазоне от +60 до +120 ºС. При этом производительность газогенераторов типа Булерьян составляет примерно 4–5 м³ нагретого воздуха в минуту. Таким образом, печи подобного типа способны нагревать пространство гораздо быстрее других, сжигающих твердое топливо.

Чтобы газогенератор Булерьян максимально эффективно справлялся со своими задачами, при его монтаже следует придерживаться таких правил:

• Нельзя размещать ближе 1 м от легко воспламеняющихся поверхностей.
• Перед топочной дверкой печи нужно оставить около 120 см свободного пространства.
• Устанавливать на огнеупорную поверхность, например, на лист металла толщиной не менее 2 мм или на кафельную плитку.
• Перед вводом в эксплуатацию обязательно провести пробную топку и устранить все выявленные дефекты монтажа.

Изучив отзывы о газогенераторных отопительных печах, сделанных своими руками, становится ясно, что они прекрасно функционируют, экономно расходуют топливо и долгое время работают на одной загрузке. Среди недостатков можно указать необходимость ручной подачи дров в бункер, а также критичность их влажности, которая не должна превышать 20–35 %.

Какое воздухогрейное оборудование лучшее

У покупателей возникает много вопросов касательно печи длительного горения: как выбрать лучшую модель или разработку, где может таиться подвох? Все модели оборудования данного типа отличаются своими преимуществами и недостатками. Выбор нужно осуществлять, исходя из требований конкретного помещения.

Печь Бутакова, конструкция.

Устройство нагревательного прибора Бутакова. Это конвекционная печь длительного горения, которая имеет следующее строение:

• стальной или чугунный корпус;
• топочная камера;
• зольник;
• конвекционные трубы, которые проходят по всей камере;
• дверца с конвектором;
• дымоход;
• регулировочный шибер.

По сравнению с канадским аналогом, топка печи Бутакова не разделяется на две камеры. Однако этот факт не влияет на производительность прибора. Так, КПД нагревательного оборудования Бутакова достигает 80-85%. Принцип работы печи Бутакова, как и всех воздухогрейных аппаратов, основывается на двух явлениях: это пиролиз и конвекция.

Пиролиз происходит непосредственно в топочной камере, куда закладываются дрова. Под действием высокой температуры и в среде недостаточного количества кислорода, органика раскладывается на газ и воду. Последняя выходит с продуктами горения наружу. Угарный раз и смесь других производных древесины в верхней части камеры воспламеняются, так как там происходит подача вторичного, подогретого воздуха. Температура верхней части топки печи Бутакова намного выше, по сравнению с нижней частью, а потому часто используется для приготовления пищи.

Конвекция воздуха проходит через трубы. Они расположены в верхней части топки на определенном расстоянии друг от друга и под нужным углом. Такое устройство прибора обеспечивает максимально быстрое прохождение холодного воздуха из нижней части комнаты и максимальный его прогрев. Конвекция воздуха происходит и через дверцу прибора. Там можно заметить соответствующие отверстия.

Металлическая печь длительного горения Бутакова имеет существенное преимущество, по сравнению с другими моделями аналогичных приборов. Ее дымоходная труба располагается таким образом, что конденсат не скапливается в емкости, а стекает по стенам трубы, попадая в топочную камеру, где и сгорает.

Принцип работы печи длительного горения Булерьян.

Что такое печь Булерьян. Если делать сравнение печей длительного горения Бутакова и Булерьян, то вторая имеет две камеры в топочном отделе, что существо улучшает ее эффективность. Так, КПД нагревательного оборудования Булерьян достигает 85-90%. Кроме этого, сегодня в продаже имеется печь Булерьан-Аква, которая пригодна для обслуживания водной системы отопления.

Прибор имеет следующее строение:

• овальный корпус из стали или чугуна;
• коллекторы;
• инжекторы;
• верхняя топочная камера;
• нижняя топочная камера;
• дымоход с шибером;
• дверка с шибером;
• зольник.

Это самые эффективные печи длительного горения, так как их оригинальная конструкция позволяет нагнетать воздух вовнутрь конвектора с инжекторами без помощи электровентилятора. Естественная циркуляция воздуха происходит за счет ощутимой разницы температур на входе и на выходе из трубок. Она составляет порядка 120°C.

Обвязка печи Булерьян-Аква с водяной рубахой.

К конвекторам печи можно подсоединять воздуховоды. Этим самым возможен обогрев смежных помещений. В условиях повышенной температуры воздуха, который циркулирует по трубам, рекомендуется использовать алюминиевые воздуховоды. Однако никто не отменял теплопотери, а потому потребитель, желая повысить эффективность теплопередачи, обязан произвести утепление вентиляционной разводки.

Еще одна особенность, которой характеризуется чугунная отопительная печь длительного горения Булерьян-Аква – это возможность подключения к ней контура водяного отопления. Печь монтируют в систему отопления как открытого, так и закрытого типа. Для этого патрубки подключаются к конвекторам нагревательного оборудования. И теперь по трубам внутри топки циркулирует не воздух, а вода контура отопления. Подобная разводка имеет один существенный минус – холодная вода охлаждает камеру горения. Как результат, падает и эффективность печи, вследствие чего увеличивается количество используемого энергоносителя.

Недостатком устройства является скопление конденсата в специальной емкости. Также при использовании энергоносителя с большим процентом влаги на внутренней поверхности дымохода образуются маслянистые отложения. Они со временем затвердевают, что усложняет процесс чистки.

Кроме вышеперечисленных вариантов, специалисты советуют для дачи или загородного дома соорудить каменные печи длительного горения . Как она устроена и ее принцип работы описаны в видео:

История создания и развития, примеры авто на дровах

Несмотря на медленное продвижение темы газогенераторных машин, история таких разработок весьма богатая. Так, еще в 1823 году российский изобретатель Овцын И.И. разработал аппарат для перегонки древесины. В его основу легла самая обычная «термолампа».

Главной особенностью установки стало применение в ней главных продуктов пиролиза — светильного газа, уксусной кислоты и дегтя, а также древесного угля.

Почти через сорок лет (в 1860 году) свой вклад в науку сделал Этьен Ленуар — бельгийский официант с инженерными «наклонностями». Именно он первым приобрел патент на ДВС, функционирующий на светильном газе.

Но он занимался не только этими разработками.

Еще через два года установка новоиспеченного гения появилась на 8-местном открытом омнибусе.

Но в 1878 году, когда публике был представлен более мощный 4-тактный двигатель на газе Николаса Отто, разработка Этьена Ленуара быстро забылась. При этом у нового устройства был более высокий КПД: 16% у Отто против 5% у Ленуара.

Еще через два десятка лет, в 1883 году (от 1860 года), появилась новая концепция сочетания обычного ДВС и газогенератора.

Английскому ученому Э. Даусону удалось объединить два устройства в одной коробке.

Получившийся аппарат можно было смело устанавливать на любую технику и спокойно эксплуатировать. Со временем разработка Э. Даусона получила название «газа Даусона».

В 1891 году отличился Яковлев Евгений (лейтенант Российского флота). Ему удалось выстроить целый завод по производству керосиновых и газовых моторов. Местом для строительства стал Санкт-Петербург.

Со временем завод прекратил существований из-за невозможности устоять в конкуренции с бензиновыми и дизельными моторами.

1900-й можно смело назвать годом выпуска первого газогенераторного автомобиля, использующего древесный уголь и дерево в виде топлива.

Аппарат был разработан во Франции Фредериком Уинслоу Тейлором, а патент удалось получить немного позже (в 1901 году).

В последующем появлялись все новые и более интересные разработки в данной сфере. Так, в 1919 году Георг Имберт (инженер французского происхождения) разработал газогенератор обращенного типа.

Уже в 1921 году появились первые автомобили с моторами, работающими на данном принципе. Именно тогда возникли предположения о вероятной конкуренции газогенераторного авто с дизельными или бензиновыми моторами.

Со временем отличилась и Германия, где в период войны получили распространение не только дровяные газогенераторы, но и устройства, способные работать на специальных брикетах, состоящих из буроугольной пыли и крошки.

Первые грузовые авто с газогенераторами были весьма медлительными — им едва ли удавалось достичь скорости в 20 километров в час.

Несмотря на это, к 1938 году популярность газогенераторных авто была настолько большой, что общее число таких машин насчитывалось около девяти тысяч.

Еще через три года (к 1941 году) их число возросло еще в пятьдесят раз. К примеру, в той же Германии количество машин «на дровах» выросло до 300 тысяч экземпляров.

Старался не отставать и Советский Союз. Здесь первые испытания газогенераторных авто прошло в 1928 году. В машине был задействован мотор Наумова и шасси Фиат-15.

Еще через шесть лет был организован первый большой пробег машин с газогенераторными моторами от Москвы до Ленинграда и обратно.

В «забеге» принимали участие автомобили ЗИС-5 и ГАЗ-АА. Успех мероприятия послужил принятию в 1936 году специального постановления СНК СССР о разработке газогенераторных тракторов и машин.

ГАЗ – АА.

ЗИС – 5.

Первая партия новых газогенераторных машин появилась на дорогах СССР в 1936 году.

Производство осуществлялось на двух заводах — Горьковском (ГАЗ-42) и на ЗИС (заводе имени Сталина).

Спустя пять лет был налажен выпуск газогенераторных моторов для тракторов и машин ЗИС.

К недостаткам силовых узлов можно было отнести множественные заводские дефекты, высокую скорость износа металла, минимальную мощность и так далее.

С другой стороны, газогенераторные установки очень помогли в войну и активно применялись в тылу.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

• угарный газ (оксид углерода СО);
• водород (Н2);
• метан (СН4);
• прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

• газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
• первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
• вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
• охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
• тонкая очистка;
• отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Именно Георгу Имберту обязан мир за создание современного вида газогенератора. Всю свою жизнь он занимался усовершенствованием рассматриваемого механизма и внедрением его в повседневную жизнь человека.

1870 г. — древесное топливо впервые начали эксплуатировать в повседневной жизни, но в качестве источника энергии для приготовления пищи и освещения улиц. 1928 г. – первое испытание машины с газогенераторной установкой в СССР. 1934 г. – первый испытательный пробег. 1936 г. – в СССР началось официальное производство автомобилей и тракторов газогенераторного типа. 1938 г. – в Европе функционирует более 9 тыс. автомобилей на газогенераторном топливе. 1941 г. – количество таких машин в Европе увеличилось в 50 раз, в Германии достигло трехсот тыс. экземпляров. Интерес к газогенераторным установкам в качестве производителя топлива на основе древесины пришел в период Второй Мировой войны, когда стоимость топлива подорожала и жидкие виды топлива вместе с ископаемыми находились в дефиците. После войны о производстве топлива из древесины забыли, поскольку бензин снова стал доступен, как и ранее. 1957 г. – Швеция заинтересовалась исследованием в области срочного перехода стандартных автомобилей на газогенераторное топливо. В результате ученые получили огромный теоретический и практический опыт для реализации дальнейших разработок.

Как работает газогенератор в автомобиле?

В газогенераторе путем пиролиза, известного всем со школьной скамьи, целлюлоза, а проще — всяческие древесные отходы (те же дрова), превращается в тот самый газ, искомое нами топливо. Чтобы получился требуемый продукт, простого изничтожения огнем дров недостаточно. Реакция должна проходить при температуре, превышающей 1000 градусов по шкале Цельсия, при ограниченном притоке кислорода. Конечно, полученную волшебную смесь надо еще избавить от всяких абсолютно лишних примесей и остудить, ибо газ охлажденный дает больше столь нужной авто энергии. В продаже можно найти котлы, работающие с использованием газогенератора, но для личного автотранспорта такая конструкция, увы, не подходит. А значит превращать свою рабочую лошадку в огнедышащего дракона вам надо будет самостоятельно.
