Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Примечание: Расположение реле и предохранителей в моторном отсеке может отличаться в зависимости от установленного двигателя и модификации автомобиля.

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЕМ K4M

K — Реле, F — предохранители

ПРЕДОХРАНИТЕЛИ

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F1 (15)	Не используется
F2 (5)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К5 системы управления двигателем
F3 (25)	Силовые цепи: реле К4 топливного насоса и катушки зажигания; главного реле К5 системы управления двигателем
F4 (30)	Силовая цепь реле КЗ вентилятора системы охлаждения (на автомобиле без кондиционера)
F5 (40)	Силовые цепи: реле К2 кондиционера; реле КЗ малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К1 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6 (25) и F7 (50)	Цепи блока управления ABS
F8 (60)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; левого подрулевого переключателя
F9 (60)	Цепь электропитания блока предохранителей в салоне

РЕЛЕ

Обозн.	Наименование	Запитываемые потребители
К1	Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)	Электродвигатель вентилятора системы охлаждения
К2	Реле кондиционера	Электромагнитная муфта компрессора кондиционера
КЗ	Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)	Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор)
К4	Реле топливного насоса и катушки зажигания	Топливный насос и катушка зажигания
К5	Главное реле системы управления двигателем	Датчики концентрации кислорода (цепь подогрева): датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К1. КЗ, К2; ЭБУ системы управления двигателем
К6	Не используется	—
К7	Реле противотуманных фар	Лампы противотуманных фар
К8	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя

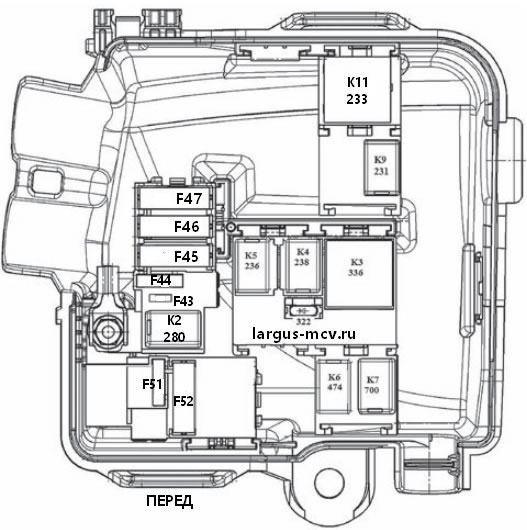

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЯМИ ВАЗ-11189, ВАЗ-21129

ПРЕДОХРАНИТЕЛИ

* Только с двигателем 11189 ** Только с двигателем 21129

РЕЛЕ

Прочие варианты расположения

Лампочки ближнего света на автомобиле Лада Ларгус являются недолговечным элементом, поэтому рано или поздно автовладельцам обязательно приходится сталкиваться с их заменой. У новичков эта задача обычно вызывает много вопросов. Поэтому ниже мы рассмотрим как правильно выбрать и как поменять лампочку ближнего света на Ларгусе.

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

• «габаритная» лампа (W5W).
• двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

1. Зафиксировать универсал при помощи ручного тормоза.
2. Вынуть ключ из замка зажигания.
3. Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

• идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
• снять патроны ламп указателя поворотов 5 и габаритов 7;
• достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: 5 этапов установки пневмоподвески своими руками

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

• ближнего/дальнего света;
• указателя поворотов;
• указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

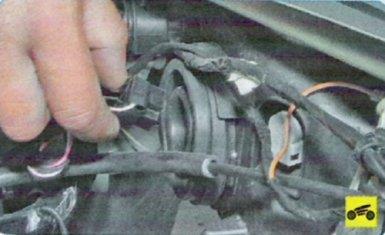

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

• вытаскивают резиновый уплотнитель;
• нажимая на пружинный держатель, выводят его из-под фиксатора;

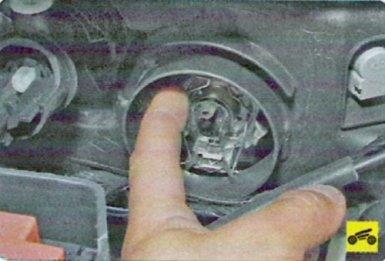

осторожно отпустив держатель, аккуратно достают сгоревшую лампу

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Почему не работает омыватель лобового стекла? 6 причин неисправностей и 2 способа ремонта

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

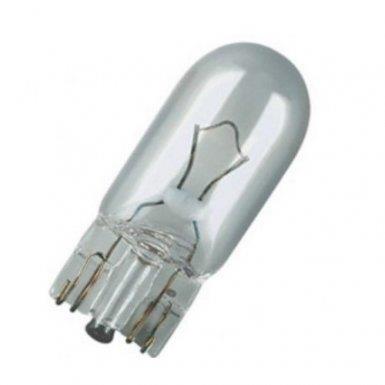

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

• отсоединяют колодку с электрическими проводами от патрона;
• проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Алгоритм регулировки фар

Для настройки фар Лада Ларгус можно либо обратиться в сервисный центр, либо сделать это самостоятельно. Главная особенность такой процедуры в том, что не имеет значения модель автотранспорта, его модификация и комплектация. Регулировка проводится одинаково как на новых автомобилях, так и на авто с пробегом.

Фиксация данных

Данный этап – диагностический, прежде чем приступить к нему, необходимо подготовить инструменты, установить на штатное место запасное колесо, заправить полный бак. После этого автомобиль устанавливается на ровную горизонтальную поверхность. От того, насколько плоскость ровная, будет зависеть точность показателей функционирования головной оптики. Дополнительно машина должна быть заведена и работать на холостом ходу. Авто следует зафиксировать стояночным тормозом.

Схема регулировки фар

Важно поставить транспортное средство перед ровной стенкой, за неимением таковой подойдёт лист фанеры. Стенка в высоту должна составлять не менее двух метров, а расстояние от любой фары до стены – от 2,8 до 3,2 м. На место водителя укладывается подходящий груз, соответствующий весу до 80 кг

После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения

На место водителя укладывается подходящий груз, соответствующий весу до 80 кг. После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения.

Процедура настройки

Перед регулировкой рекомендуется покачать кузов, сняв тем самым колебания, в том числе и с амортизаторов. Регулятор корректора выставляется в положении «на одного человека». Включается ближний свет, изучается возможное отклонение светового пучка каждой фары. Под капотом расположены специальные винты, с помощью которых настраивается направление светового потока вверх-вниз и влево-вправо. Ими же выравнивается выход световых пучков. Нужно добиться, чтобы они соответствовали точкам, нанесенным на стенке в вертикальной и горизонтальной плоскости.

Проверка регулировки

Регулировка считается завершенной, если лучи света с каждой фары в точности совпадают с проекциями на стенке. Для закрепления проводится пробный заезд и повторная проверка. Главное в настройке — чтобы световые лучи не ослепляли водителей встречных машин. Но даже после точной регулировки работы фар освещение может быть плохим, и тому есть несколько причин.

Помутнение стекла, из-за чего свет становится недостаточным. Решением этой проблемы станет замена блок-фары или полировка стекла. Для этого можно воспользоваться шлифовальной машинкой и специальной пастой для полировки.

На качество освещения могут влиять особенности фары, например, мощность установленных в ней ламп. Для решения этой проблемы многие прибегают к использованию ксенонового освещения, которое при минимальной мощности дает внушительный световой поток.Нарушением правильного преломления света может стать и трещина на стекле рассеивателя. В таких случаях ремонт нецелесообразен, требуется полная замена элемента.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

1. Сначала производим снятие переднего подкрылка (левого).
2. Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
3. Саму колодку снимаем с цокольного вывода фары.
4. Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
5. Вынимаем фару наружу и откладываем в сторону.
6. В образовавшуюся нишу устанавливаем новое светотехническое устройство.
7. Подключаем ПТФ к сети и проверяем функционал.
8. Возвращаем подкрылок на штатное место.
9. При потребности регулируем световой пучок.

Устранение некоторых неисправностей

Если после замены лампы все равно не горит ближний свет на Лада Ларгус, причина неисправности может заключаться в перегорании предохранителей. Заменить их еще проще, чем лапы, так как расположены они в салоне, с левой стороны от рулевой колонки.

За ближний свет отвечают два предохранителя:

• F9 – лева фара.
• F10 – правая фара.

Нередко причиной неисправности являются плохие контакты клемм предохранителей. В таком случае, их нужно просто зачистить.

Следует отметить, что реле ближнего света на Лада Ларгус отсутствует, поэтому, если замена предохранителей не дала результатов, осталось лишь проверить контакты в самой фаре, которые могли отгореть или окислиться.

Нередко свет пропадает по причине плохого контакта провода массы машины. В данном случае проблема также решается тщательной зачисткой контакта. Если же восстановить свет не удалось, необходимо обратиться за помощью в сервисный центр.

Вот, пожалуй, и вся инструкция по исправлению наиболее распространенных неисправностей проводки ВАЗ.

Стоп-сигнал

Принцип выполнения замены схож с установкой вышеупомянутых ламп, но он имеет свои нюансы. Здесь сначала открывается крышка багажника и снимается его декоративная панель. Так, чтобы заменить стоп-сигнал нужно, прежде всего, освободить подход к барашковым гайкам.

После их снятия выворачивается вся фара, что самостоятельно будет сделать весьма проблематично. Ведь нужно её верхнюю и нижнюю часть выводить одновременно, чтобы они не стали враспор. После выкручивания саморезов доступ к лампе — открыт. Вышедшая из строя деталь меняется, а все перечисленные ранее действия выполняются в обратном порядке.

О попутных неисправностях

Отказывающийся исполнять свою функцию осветительный прибор любого назначения может сигнализировать владельцу Лада Ларгус о неисправности предохранителя. Если обнаруживается факт перегорания перемычки в плавкой вставке, то такой элемент требует безоговорочной замены, подразумевается и замена габаритной лампочки. Выполнить это весьма просто. Монтажный блок расположен в левом краю панели салона в непосредственной близости от узла переключения режимов световых устройств. Здесь находятся вставки с номерами F1 — F39. За обеспечение работы ближнего и дальнего света отвечают предохранители с номерами №9 и №10, соответственно для левой и правой фар авто Лада Ларгус.

Недостаточный контакт на клеммах в предохранительном блоке также может создавать проблемы с нормальным функционированием компонентов головной оптики.

Возможны случаи преждевременного перегорания контакта внутри самой лампы или банального окисления контактов с массой. Последний вариант легко устраним. Для этого необходимо произвести тщательную очистку контактирующих поверхностей кабельных наконечников. Подойдет металлическая щетка.

Если указанные способы не дают желаемого результата и работоспособность световых приборов Лада Ларгус не восстановлена, то потребуется обратиться к профессионалам для более тщательной диагностики причин неисправностей и последующего их устранения.

Стоп-сигнал

Принцип выполнения замены схож с установкой вышеупомянутых ламп, но он имеет свои нюансы. Здесь сначала открывается крышка багажника и снимается его декоративная панель. Так, чтобы заменить стоп-сигнал нужно, прежде всего, освободить подход к барашковым гайкам.

После их снятия выворачивается вся фара, что самостоятельно будет сделать весьма проблематично. Ведь нужно её верхнюю и нижнюю часть выводить одновременно, чтобы они не стали враспор. После выкручивания саморезов доступ к лампе — открыт. Вышедшая из строя деталь меняется, а все перечисленные ранее действия выполняются в обратном порядке.

Специальное освещение

До лампы противотуманной фары в модификации авто невозможно добраться через моторный отсек. Водителю Ларгуса придется залезать под автомобиль:

• вывернуть винты;
• снять подкрылок;
• отжать фиксатор и отделить колодку от лампы;
• против часовой стрелки на треть оборота повернуть перегоревшую лампочку;
• извлечь элемент;
• вставить в патрон новую;
• в обратном порядке установить фиксатор.

В финале проверяется функциональная работа приборов. Если поток света фар потускнел или замигал, контакты в системе недостаточно закреплены. Причины неисправности:

• загрязнение электропроводки;
• окисление контактов;
• заводской брак.

Чтобы исключить последнюю причину некорректной работы освещения, важно обращать внимание на надежность производителей, чьи изделия приобретаются. Для Ларгус рекомендуется выбирать только оригинальную оптику

Замена лампочки на Ларгусе — процесс несложный и быстрый. Каждый автовладелец в состоянии выполнить работы самостоятельно

Чтобы добиться результата, важно выбрать качественную продукцию, а также придерживаться техники безопасности и инструкции. Некоторую сложность представляет установка новой лампы противотуманной фары, но и с этим при должной аккуратности можно справиться

Покажем как своими руками заменить лампочку габаритов в передней фаре Лада Ларгус. Это не самая простая задача как может показаться на первый взгляд, многие меняя эти лампы, снимают аккумулятор, мы покажем способ без его демонтажа. Это касается левой фары, где стоит АКБ, в правой будет попроще.

Видео замена лампочки в габаритах Лады Ларгус:

Резервное видео как заменить габаритную лампочку в фаре Лада Ларгус:

Почему лучше производить замену лампы в габаритах не снимая АКБ? При его снятии, сбрасываются настройки магнитолы, при обратном подключении придётся искать код в интернете.

В ходе эксплуатации автомобиля лампочки в фарах могут перегореть. Если решили заменить их не у дилера, а самостоятельно, рекомендуем предварительно изучить инструкцию. Дело в том, что на Лада Ларгус лампы в фарах меняются с некоторыми особенностями, о которых расскажем далее.

Какие лампы стоят в фарах

• Лампа ближнего и дальнего света — H4, мощность 12В, 60/55W;
• Лампочка габаритов — W5W, мощностью 5W;
• Лампа переднего указателя поворота — PY21W;
• Лампы противотуманных фар — H11, мощностью 12В, 55W.

Лампа ближнего и дальнего света — H4, мощность 12В, 60/55W

Лампочка габаритов — W5W, мощностью 5W

Лампа переднего указателя поворота — PY21W

Лампы противотуманных фар — H11, мощностью 12В, 55W

Ближний и дальний свет

Одна лампа отвечает за ближний и дальний свет. Ее ресурс 2000-4000 часов. Для получения доступа к левой блок-фаре необходимо снять аккумулятор.

1. Повернуть крышку против часовой стрелки;
2. Снять крышку, отщелкнув фиксатор.

замена ламп ближнего и дальнего света Лада Ларгус

замена ламп ближнего и дальнего света Лада Ларгус

1. Снять колодку с проводами, отщелкнув фиксатор;
2. Снять резиновую крышку, поддев ее за край.

замена ламп ближнего и дальнего света Лада Ларгус

замена ламп ближнего и дальнего света Лада Ларгус

1. Отщелкнуть фиксатор лампы в сторону;
2. Снять лампу головного освещения.

замена ламп ближнего и дальнего света Лада Ларгус

замена ламп ближнего и дальнего света Лада Ларгус

Лампочка габаритного огня

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

1. Снять подкрылок, вывернув винты;
2. Снять патрон с лампой, повернув его по часовой стрелке (для правой — против часовой);
3. Извлечь из патрона бесцокольную лампу.

снять подкрылок Лада Ларгус

замена лампочки габаритного огня Лада Ларгус

замена лампочки габаритного огня Лада Ларгус

Установку новой лампы выполняем в обратном порядке.

Лампа поворотников

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

1. Снять подкрылок, вывернув винты;
2. Снять патрон с лампой, повернув его против часовой стрелки;
3. Извлечь лампу, надавив, а затем, повернув ее против часовой стрелки.

Какие лампы стоят и какие можно поставить

Прежде чем взяться за замену, выясним, какие лампы устанавливаются на Suzuki Grand Vitara в фары ближнего света и какие вместо штатных можно поставить.

Производитель Витара устанавливает в свой автомобиль галогенные приборы с цоколем H7 мощностью 55 Вт концерна OSRAM.

Можно ли поставить вместо них какие-нибудь другие с таким же цоколем, и если можно, то стоит ли? Конечно, можно! Более того, не только можно, но иногда и нужно. Лампочки с таким цоколем выпускаются множеством производителей и сильно отличаются друг от друга по характеристикам.

Есть приборы с большим сроком эксплуатации, повышенной яркостью и различной цветовой температуры. Последнее весьма существенно, поскольку от этого параметра зависит эффективность прибора в тех или иных погодных условиях.

Если мы частенько ездим в непогоду, то стоит обратить внимание на приборы с относительно низкой (3 000-4 200 К) цветовой температурой – «теплый» свет лучше проникает сквозь туман, дождь и снег, а также не бликует на мокром асфальте. Такая лампа ближнего света отлично подойдет для езды в непогоду

Такая лампа ближнего света отлично подойдет для езды в непогоду

Лампочки с более высокой цветовой температурой в таких условиях пасуют, но в ясную погоду лучше освещают дорогу и не утомляют глаза. Свет таких приборов приближается к дневному, а ведь мы к нему привыкли с рождения.

Этот прибор хорошо освещает дорогу в ясную погоду и не утомляет глаза

Рейтинг ламп — какую лучше выбрать

А теперь посмотрим на результаты теста шестнадцати “ближних” лампочек Н7 разных производителей и характеристик. Тест проводился при помощи люксометра, поставленного перед фарой, и, естественно, учитывал качество освещения.

Для проведения теста будет использоваться стационарный люксометр

Рейтинг ламп ближнего света Н7 по силе создаваемого ими светового потока

Место	Внешний вид	Лампа	Показания люксометра, клк	Особенности
1		OSRAM Night Breaker Unlimited +110%	32.1	довольно высокая стоимость, но самые яркие из списка
2		GE MegaLight Plus +50%	30.6	отличное отношение цена/качество
3		PHILIPS X-tremeVision +130%	29.1	высокая стоимость, белый свет
4		GE Galogen	28.6	невысокая стоимость
5		PHILIPS VisionPlus +60%	28.4	неоправданно высокая стоимость
6		NARVA Range power 50+	28.1	–
7		NARVA Contrast+	27.5	желтоватый (противотуманный) свет
8		PHILIPS Vision +30%	27.0	хорошее соотношение цена/качество
9		NARVA LongLife	26.8	увеличенный срок службы
10		PHILIPS BlueVision ultra	26.7	частично синяя колба “под ксенон”
11		OSRAM Original	25.3	штатная лампа
12		OSRAM AllSeason	24.5	желтоватый (противотуманный) свет
	OSRAM UltraLife	24.5	повышенный срок службы
	PHILIPS LongLife Eco Vision	24.6	действительно долго служат
13		PHILIPS Crystal Vision	22.7	синяя колба “под ксенон”
14		MTF Platinum light	20.8	синяя колба “под ксенон”

Как видно из теста, существует огромное количество ламп, которые светят намного лучше оригинальной, занявшей аж 11-е место. Так что выбирать есть из чего.

О попутных неисправностях

Отказывающийся исполнять свою функцию осветительный прибор любого назначения может сигнализировать владельцу Лада Ларгус о неисправности предохранителя. Если обнаруживается факт перегорания перемычки в плавкой вставке, то такой элемент требует безоговорочной замены, подразумевается и замена габаритной лампочки. Выполнить это весьма просто. Монтажный блок расположен в левом краю панели салона в непосредственной близости от узла переключения режимов световых устройств. Здесь находятся вставки с номерами F1 — F39. За обеспечение работы ближнего и дальнего света отвечают предохранители с номерами №9 и №10, соответственно для левой и правой фар авто Лада Ларгус.

Недостаточный контакт на клеммах в предохранительном блоке также может создавать проблемы с нормальным функционированием компонентов головной оптики.

Возможны случаи преждевременного перегорания контакта внутри самой лампы или банального окисления контактов с массой. Последний вариант легко устраним. Для этого необходимо произвести тщательную очистку контактирующих поверхностей кабельных наконечников. Подойдет металлическая щетка.

Если указанные способы не дают желаемого результата и работоспособность световых приборов Лада Ларгус не восстановлена, то потребуется обратиться к профессионалам для более тщательной диагностики причин неисправностей и последующего их устранения.

Как выбрать осветительный элемент?

Стандартная версия комплектации предусматривает применение ламп галогенного типа с цоколем Н4. В данном устройстве присутствуют две нити, каждая из которых отвечает за свой свет (естественно, ближний и дальний). Сегодняшний рынок авто-аксессуаров способен предложить своему клиенту несколько аналоговых вариантов ламп, конструктивно базирующихся на следующих технологиях:

Совет! Выбирая лампы в свою LADA Largus, склоняйтесь к предложениям специализированных торговых субъектов. Рынок переполнен дешевыми аналогами с китайской родословной. Они не способны похвастать надежностью, да и эффективность таких изделий ничтожно мала. Полезным моментом здесь будет учет световых характеристик лампы.

Самыми эффективными осветительными компонентами являются диодные изделия. Они могут быть установлены не только в качестве устройств ближнего или дальнего света, но и как габаритная оптика или сигналы поворотов.

Заметим, что немаловажным преимуществом лампы на диодной технологии является ее высокая способность к энергосбережению. Этот фактор имеет прямую зависимость от производителя и качественных аспектов изделия.

Важно! Во время замены запоминаем их расположение, что предотвратит некорректную установку и необходимость повторного осуществления данной манипуляции

Замена фары

Теперь давайте посмотрим, как снять фару на Лада Ларгус, если вам понадобилось её заменить или отремонтировать:

• Для начала снимите колесо с той стороны, где собираетесь менять фонарь.
• Отверните винты крепления и снимите подкрылок.
• Отсоедините провода.
• Снимите колодку.
• Поворачивая, снимите патроны габарита и поворотника.
• Откройте капот, снимите крышку фонаря и выньте колодку.
• Отключите и снимите тросик гидрокорректора.

Снимаем блок гидрокорректора на фаре Лада Гранта

• Снимите передний бампер, чтобы получить доступ к креплениям фонаря.
• Отверните три болта – для этого используйте головку «на десять».
• Снимите фару и на её место установите новую.
• Сборку осуществите в обратном порядке.

Установка новой фары на Ларгус

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.
