Коробка передач

Роботизированная коробка (РКПП)

Роботизированная КПП предназначена для выполнения тех же функций, что и предыдущие типы КПП. Данный тип коробки передач представляет собой механическую КПП, в которой все выполняемые функции по включению и выключению сцепления, переключению передач полностью автоматизированы.

Современные роботизированные КПП оснащены двойным сцеплением, которое обеспечивает легкую и плавную передачу крутящего момента на одном потоке мощности.

Коробки-роботы работают исключительно под управлением современных электронных систем. Подобные коробки передач имеют более высокий КПД, компактные размеры, они надежны, эффективны, долговечны и при этом имеют конкурентную цену.

Роботизированные коробки устанавливаются как в бюджетные модели автомобилей, так и в автомобили экстра-класса.

Что такое КПП в реквизитах организации

КПП банка — это реквизит, состоящий из 9 цифр, в которых зашифрована информация о постановке организации на учет в Налоговой службе. Разберемся, какую информацию с их помощью можно получить, в том числе, анализируя банковские реквизиты.

КонсультантПлюс ПОПРОБУЙТЕ БЕСПЛАТНО

Получить доступ

Согласно требованиям Налогового кодекса РФ, каждый плательщик налогов и сборов — будь то юридическое или физическое лицо — регистрируется, встает на учет. в ФНС.

При регистрации ему присваивают идентификационный номер (ИНН). В дополнение налогоплательщику-организации присваивается код причины постановки на учет.

В нем содержится большой объем информации, если вы умеете ее читать.

• первые 4 (NNNN) позволяют определить конкретную налоговую инспекцию, где зарегистрировалось юридическое лицо. Коды ищите с помощью бесплатного онлайн-сервиса от Налоговой службы «Определение реквизитов ИФНС, органа государственной регистрации ЮЛ и/или ИП, обслуживающих данный адрес»;
• следующие 2 знака (PP) означают непосредственно причину постановки на учет. В соответствии со справочником «Причины постановки на учет налогоплательщиков-организаций в налоговых органах», российским компаниям присваивают значения от 01 до 50, а иностранным — от 51 до 99
• оставшиеся 3 цифры ({XXX) показывают, сколько организаций уже зарегистрировались по конкретной причине.

Разберем конкретный пример расшифровка КПП сделана для кода банка. При регистрации ПАО Сбербанк присвоили код 773601001. Первые 4 цифры (NNNN) — 7736. Это номер ИФНС России № 36 по г. Москве в Юго-Западном административном округе. Следующие 2 цифры (PP) — 01.

В соответствии с ведомственным справочником, такое значение присваивается в случае постановки на учет по месту нахождения налогоплательщика. Если налогоплательщик зарегистрирован в виде филиала, значения PP равны 02, 03 и 43 (эти цифры вы увидите в таблице кодов региональных представительств банков).

Последние 3 цифры (ХХХ), 001, показывают, что ПАО Сбербанк — первый налогоплательщик, которого столичная ИФНС № 36 зарегистрировала по месту его нахождения.

Коды основных банков

Все крупные российские банки имеют региональные отделения, и набор цифр у каждого отделения свой. Примеры объединим в таблицу

Сбербанк, отделения	КПП
Московское	773643001
Северо-Западное	784243001
Юго-Западное	616143001
Сибирское	540602001
Дальневосточное	272143001
Поволжское	631602001
Среднерусское	775002002
Байкальское	380843001
Волго-Вятское	526002001
Уральское	667102008
ВТБ, отделения
Москва	770943002
Санкт-Петербург	783543011
Екатеринбург	665843003
Южно-Сахалинск	650143001
Новосибирск	540643001
Нижний Новгород	526043001
Ставрополь	263443001
Ростов-на-Дону	616443001

Реквизиты в корпоративной документации

Обратите внимание, что в договорах допускается несколько вариантов указания сведений. Реквизиты это обязательные данные, без указания которых документ становится недействительным

Точный перечень зависит от вида документа. Среди обязательных:

• юридический адрес;
• ИНН, КПП;
• реквизиты банка, в котором обслуживается организация;
• телефон и адрес электронной почты.

Поскольку код выдается одновременно с ИНН, часто эти две цифровые комбинации: ИНН и КПП, в реквизитах записываются вместе, через наклонную черту. В договоре это выглядит так:

Но это не единственный правильный вариант. Допустимо записывать данные и отдельно. Вот так:

Есть ли код у ИП

По закону, этот идентификатор присваивают только организациям. У ИП его нет. Но если при заключении договора вы видите среди информации КПП — это информация о банке, где у предпринимателя открыт счет.

Зачем его указывает индивидуальный предприниматель? Все просто: при заполнении платежного поручения необходимо указать КПП получателя — в данном случае банка-получателя.

Если при составлении документов осталось неясным, что такое КПП банка и где найти эти цифры в реквизитах, самое простое — спросить у партнера. У него обязательно имеются все данные о кредитной организации, где хранятся его деньги.

Второй вариант — по ИНН найти информацию о банке, например, на сайте ФНС. Еще один способ — обратиться непосредственно в колл-центр банка или поискать сведения на его официальном сайте, но этот способ самый трудоемкий.

Принцип работы МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная коробка передач: устройство и принцип работы

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестеренками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

Главная передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины.

Трехвальная коробка передач: устройство и принцип работы

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкает к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

• 4-ступенчатые;
• 5;
• 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Передаточное число и передаточное соотношение

Передаточным числом называется отношение количества зубьев ведомой шестерни к ведущей. Чем больше это число, тем больше крутящего момента можно передать на колеса автомобиля. При этом скорость будет обратно пропорциональна передаточному числу. Чем оно выше, тем медленнее будет вращаться ведомый вал.

Это необходимо, если нужно максимально полно передать момент на колеса автотранспорта. При езде в гору или начале движения, когда нужно затратить много сил, чтобы совершить работу.

Примером может служить велосипед. Старый советский велосипед с двумя звездочками и цепной передачей. Ведущая – большая, ведомая – маленькая. Вспомните, сколько сил нужно затратить, чтобы сдвинуться с места, а как иногда приходилось прикладывать всю массу тела на педали, чтобы преодолеть крутой подъем? Потому что, при таком соотношении размеров звезд, чтобы передать на колесо больше момента и заставить его двигаться быстрее, нужно приложить момента обратно пропорционально передаточному числу.

Например. Допустим, чтобы начать движение велосипеда нужно передать на колесо 8 Н*м крутящего момента. Количество зубьев ведомой звездочки 30, ведущей 60. Как сказано выше, рассчитываем передаточное число: 30/60=0,5. Значит, чтобы достичь такого значения момента на колесе нужно передать на ведущую звезду в два раза больше момента, затратить в два раза больше сил.

На современных велосипедах можно это число менять методом включения и отключения, больших или меньших по диаметру звездочек, как ведомых, так и ведущих. Соотношение зубьев может доходить до 4, что облегчает заезд на крутой склон.

Чтобы передать больше момента и затратить меньше сил двигателю для движения в гору или задним ходом подбираются шестерни с большим передаточным числом для первой и задней передачи. Для каждых последующих передач это число уменьшается и на четвертой доходит до единицы – прямая передача.

С дальнейшим увеличением их количества, передаточное число становится меньше единицы. Это значит, что при меньших оборотах коленвала, больше скорости передается на ведомые колеса.

Это прекрасно описывается передаточным соотношением шестеренок. Оно рассчитывается, как отношение ведущей звездочки к ведомой. Чем меньше это число, тем меньше скорости передается на ведомый вал при высоких оборотах вращения ведущего. Тем больше момента можно передать. Давайте разберем на примере ниже:

На первичный вал от двигателя передается скорость вращения 2000 об/мин. Передаточное соотношение шестерни А и Б рассчитывается 20/40 равно 0,5. То есть, на промежуточный вал, обозначенный цифрой 2, передается скорость 2000*0,5=1000 об/мин. Так как шестерня В закреплена на валу 2, то она обладает такой же скоростью, как и шестерня Б. Передаточное отношение В и Г шестеренок равно 20/40=0,5. Значит, на вторичный вал под номером 3 передается скорость 1000*0,5=500 об/мин.

Преселективный метод переключения скоростей

В отличие от АКПП, в роботизированной коробке всегда находятся во включенном состоянии одновременно две передачи – одна четного, другая нечетного рядов. При переключении скоростей происходит мгновенный переход муфты сцепления с одной на другую шестеренную пару.  При этом поток передаваемой мощности практически не прерывается.

Большое преимущество роботов – их компактные размеры и сравнительно небольшой вес. Два ведомых вала КПП с рабочими шестернями четных и нечетных передач расположены один внутри другого. Благодаря такому решению, коробка занимает минимальный объем в подкапотном пространстве.

Как пользоваться?

Работники СТО утверждают, что большинство поломок можно избежать за счёт бережного отношения к устройству. Часто неисправности возникают по вине самого владельца, эксплуатирующего АКПП неправильно. Знание всех тонкостей и нюансов поможет избежать неприятных значительных затрат.

В большинстве случаев обслуживание АКПП сводится к проверке уровня масла, а при превышении пробега в 50 тыс. км – замена масляного фильтра и масла. Если автомобиль эксплуатируется в тяжёлых условиях, то менять масло надо уже после 30 тыс. км пробега, а фильтр – через 50-60 тыс. км.

Если уровень рабочей жидкости снизился, то можно хорошо услышать гудение гидротрансформатора, который к тому же работает с пробуксовкой. Дополнительно мотор постоянно перегревается. А если масла больше чем положено, то из-за расширения рабочей жидкости оно теряет свои свойства, что может вывести деталь из строя. Мой совет: наливайте масло медленно, дожидаясь, когда оно заполнит все полости. После езды на 5 км ещё раз проверьте уровень масла.

Вообще масло должно быть прозрачным со своим специфическим запахом. Если же оно потемнело и пахнет горелым, то следует сразу же заменить его вместе с фильтром.

Как правильно проверить уровень масла? Необходимо выполнить поездку в 10 км, затем установить машину на ровную поверхность, включить режим «Parking» и проверить уровень рабочей жидкости при помощи щупа на холостых оборотах.

При необходимости можно запустить мотор с «толкача», хотя везде утверждается, что такое невозможно. Необходимо разогнать автомобиль до 50 км/час на нейтральной передаче, а затем включить «Drive». Очень не рекомендую вам этого делать.

Отмечу, что в АКПП разрешается торможение двигателем только в некоторых режимах.

Вариативная коробка (Вариатор)

Это тип бесступенчатых КПП, в которых передача крутящего движения на колеса осуществляется при помощи механики или гидравлики. В подобных КПП передачи, собственного говоря, и не предусмотрены.

Вариативные коробки способны обеспечить самые лучшие динамические характеристики любого автомобиля. Зачастую вариаторы устанавливаются в большинстве малолитражных моделей японских автомобилей.

Главные преимущества вариативных коробок заключаются в надежности, простоте, плавной передаче крутящего момента и высоком КПД. Большинство бесступенчатых коробок передач дополнительно оснащаются ручным режимом, который позволяет выбрать передачу, которая подражает работе механической КПП.

По мнению специалистов, наиболее радужные перспективы развития все же остаются у роботизированных и бесступенчатых коробок передач, поэтому неслучайно то, что сейчас многие задаются вопросом, а чем, собственно, вариатор отличается от АКПП?

Диагностика АКПП

Диагностику АКПП можно разделить на компьютерную и механическую. Компьютерная осуществляется с помощью специального автосканера, который подключается к блоку управления АКПП и двигателя.

Стоит заметить, что не все автосканеры способны диагностировать коробку передач, так что рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition

Находясь в бюджетном сегменте (цена около 2000 р.) он позволяет выявить текущие ошибки всех систем и узлов автомобиля (двигателя, коробки передач, трансмиссию, ABS, ESP, систему кондиционирования и т.д.).

Сканер прост в использовании, имеет достаточно широкий функционал и совместим с большинством автомобилей начиная с 1993 года выпуска.

Механическая диагностика проводится в том случае, когда компьютерная диагностика не дала результатов, а АКПП работает неисправно (удары при переключении, рывки, пробуксовки на передаче, срывы передач, пинки при переключении на другую передачу и т.д.).

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и . Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих . Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Включение и работа на выбранной передаче

Для включения первой передачи муфта включает шестерню справа:

На этом рисунке первичный вал от двигателя проворачивает промежуточный вал, который вращает включенную шестерню выбранной передачи. Эта шестерня передает энергию вращения двигателя через муфту к ведущему валу. Одновременно с этим шестерня второй передачи (слева) вращается свободно на подшипнике без зацепления с выходным валом.

Когда муфта находится между двумя шестернями, трансмиссия работает на нейтральной передаче.

Для включения второй передачи необходимо вывести муфту из зацепления с правой шестерней и ввести в зацепление с левой.

Вы, наверное, понимаете, что ввести в зацепление две вращающиеся с разными скоростями детали достаточно сложно. К тому же в рассмотренной выше трансмиссии нет достаточно важных элементов МКПП – синхронизаторов. Поэтому при использовании такой трансмиссии Вам приходилось бы дважды выжимать сцепление. Первое нажатие на педаль сцепления (выключение) позволяет нам отсоединить двигатель от трансмиссии, ослабить (снять) давление со шлицев муфты, вывести муфту из зацепления и перевести ее в нейтральное положение. Двигатель при этом уменьшает обороты, и при отпуская педаль сцепления Вы тем самым снижаете и скорость вращения ведущего и промежуточного валов коробки передач (выравниваете скорости на уровне включаемой передачи). В этом случае очередная шестерня (шестерня следующей передачи) и муфта вращаются с одинаковой скоростью, и мы можем ввести в зацепление с шестерней шлицы муфты. После этого мы снова выключаем сцепление и перемещаем муфту до зацепления с шестерней следующей передачи. Сложно? Медленно? Тем не менее всего лишь лет 30 назад это широко использовалось.

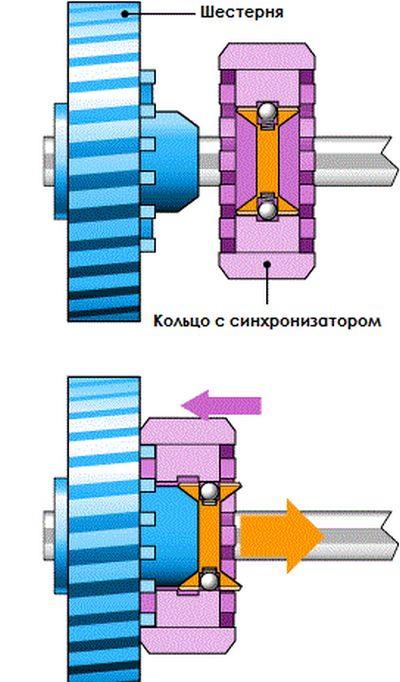

Механические трансмиссии современных автомобилей используют синхронизаторы для того, чтобы не выжимать сцепление дважды при каждом переключении передачи. Задача синхронизатора – обеспечить между муфтой и шестерней передачи фрикционный контакт до того, как шлицы начнут входить в зацепление. Это позволяет муфте и шестерне передачи синхронизировать их скорости перед зацеплением. Процесс зацепления показан на рисунке 4.

Конусный выступ синей шестерни входит в конусное углубление в муфте. В результате трение между муфтой и конусом шестерни синхронизуют их скорости. Внешняя часть муфты затем легко входит в шлицы шестерни передачи.

5-ступенчатая механика довольно распространена в сегодняшних машинах. Внутри она выглядит следующим образом:

Три вилки управляются тремя стержнями, которые приводятся в движение рычагом КПП. Посмотрим на вид стержня КПП сверху:

Обратите внимание, что стержень КПП вращается относительно своей средней точки. Когда Вы толкаете рычаг КПП вперед для включения 1-й передачи, на самом деле стержень и вилка КПП перемещаются назад

Вы видите, что перемещение ручки КПП влево или вправо задействует разные вилки (и, соответственно, разные муфты).

Движение ручки КПП вперед или назад зацепляет одну муфту с одной из двух шестерней передач.

Задняя передача реализуется за счет маленькой холостой шестеренки (фиолетового цвета). Все время синяя шестерня задней передачи вращается в направлении, противоположном всем другим синим шестерням. Именно поэтому невозможно перевести трансмиссию в положение задней передачи в то время, как машина движется вперед – шлицы никогда не состыкуются. Однако, шум Вам будет обеспечен!

Таким образом, основываясь на изложенных принципах, функционируют практически все механические коробки передач.

Механика: надежность и популярность

Наибольшей популярностью среди автолюбителей пользуется механическая коробка передач. Принцип ее работы заключается в работе двух зубчатых колес, одно из которых вращается двигателем, второе – передает вращение колесам. Переключение производиться механическим способом – водитель при помощи рычага переключения и педали сцепления (работая вкупе с педалями газа и тормоза) выбирает необходимую передачу, которая определяет крутящий момент и скорость автомобиля. Именно это у новичков вызывает затруднения – нужно уметь грамотно переключаться между скоростями, плавно отпускать сцепление и знать в какой момент включить ту или иную скорость. Установлена механика может быть на любой тип привода (задний, передний или полный).

Механика гораздо дешевле в обслуживании и ремонте, по сравнению с другими коробками. Автомобили на МКПП так же дешевле своих оппонентов. Конструктивно она тоже проще прочих вариантов, потому и ремонт/замена обойдутся для кармана в меньшую сумму, чем с остальными коробками передач.

Большая популярность механики объясняется тем, что она позволяет владеть автомобилем в большей степени, чем это позволяют сделать иные коробки. С механической коробкой водитель сам решает какую передачу включить, а потому скорость и крутящий момент находятся под его полным контролем. Благодаря чему расход топлива с такой коробкой оказывается наименьшим. Таким образом, механика обладает наивысшим КПД среди прочих коробок передач.

Подытоживая выше перечисленное стоит коротко изложить плюсы и минусы механической коробки передач. Из достоинств стоит выделить:

1. наименьшую стоимость;
2. простоту конструкции;
3. меньший расход топлива, чем у автомобилей с другими коробками;
4. высокую эффективность работы, позволяющую максимально хорошо владеть автомобилем;
5. отличную динамика.

Из минусов можно выделить разве что необходимость постоянно «мутузить» рычаг и педали.

Автомат: удобство и легкость

Вторая по популярности коробка передач на сегодняшний день – автомат. Она представляет собой своего рода «усложненную» механику, в которую добавили механизм, самостоятельно переключающий передачи. Водителю нужно только выбрать один из четырех режимов (парковка, нейтралка, задний ход и драйв – езда) и нажать на педаль, а остальное за него сделает автомат. Что касается педалей, то их здесь две: газ и тормоз, сцепления нет. С точки зрения удобства управления автомобилем автоматическая коробка позволяет беззаботно и просто вести его, не требуя постоянного взаимодействия с рычагом и педалями – лишь выбор нужного режима и нажатие на педаль газа. Неплохой ступенчатый вариант коробки для беззаботной езды.

Но, учитывая более сложную конструкцию этой коробки, стоит учесть и более высокую ее стоимость (как при покупке автомобиля, так и в случае ремонта, если случится поломка, или прочего обслуживания). К слову, и весит АКПП больше, чем механика, потому и авто будет иметь массу немногим выше. Также придется повысить затраты на топливо, потому как автомат «кушает» больше, чем его главный конкурент – МКПП. У этих двух коробок достаточно много отличий, потому многие автолюбители задаются вопросом: что лучше механика или автомат, отличия в каждой из которых видны даже не вооруженным глазом (от стоимости до принципов работы и эксплуатации).

Из плюсов автомата выделяются:

• удобное управление автомобилем без необходимости переключения передач;
• возможность автомата менять передачу при максимальной мощности двигателя;
• отсутствие отката при старте на ровном дорожном покрытии;
• увеличенный ресурс работы за счет защиты коробки, отчего перегрузка и неисправность при неправильном переключении передач ей не страшны (механика в руках новичков в таком случае неизменно страдает);
• встроенная противооткатная система, что позволяет предотвратить самопроизвольное движение автомобиля во время стоянки.

В числе минусов:

• больший (в сравнении с механикой) расход топлива;
• высокая стоимость покупки, ремонта, обслуживания;
• динамика, уступающая МКПП;
• временные задержки при переключении передач;
• откаты при старте на наклонной площади.

Из выше изложенного видно, что МКПП и АКПП обладают широким рядом отличий, а потому и вопрос – что лучше механика или автомат – можно считать вполне закономерным.

Заключение

Итак, мы рассмотрели основные виды коробок передач — от классической механики до современных роботов. Делая выбор в пользу той или иной коробки передач, следует прежде всего руководствоваться собственным стилем езды, часто используемыми маршрутами и качеством дорог на этих маршрутах

Также важно помнить о наличии у вас свободных средств: каждый вид в зависимости от качества и марки может требовать частых ремонтов и трепетного ухода, что вызывает определенные финансовые расходы

Так же рекомендуется обращать внимание особенно четко на те марки машин с выбранной и подходящей вам коробкой передач, которые имеют приличный стаж на рынке автомобилей

идеальной коробки передач просто нет

Не всегда следует гнаться за новинками, ведь лучше взять старую добрую модель 2015 года, но уже проверенную другими людьми на надежность, чем что-то совсем новое, и вскоре выяснить, что не такая уж она и крутая, а трансмиссия с коробкой передач оставляют желать лучшего. В конце концов, лучше получить консультацию у опытных людей, что помогут разобраться в том, что подходит именно вам

Особенно это важно учесть при покупке первого авто новичкам, которые недавно получили свои права. Удачи, и будьте внимательны на дорогах!
