Проверка катушки зажигания автомобилей ваз 2104, 2105, 2107

Прерыватель-распределитель зажигания «семёрки»

Трамблёр используется для формирования импульсного напряжения в низковольтной цепи системы зажигания, а также распределения высоковольтных импульсов по свечам. Кроме этого, в его функции входит автоматическая регулировка угла опережения искрообразования.

Какие трамблёры бывают

В ВАЗ 2107 в зависимости от типа системы зажигания могут применяться распределители двух видов: контактные и бесконтактные. С виду они практически не отличаются. Разница между ними заключается в устройстве, отвечающем за образование импульса в низковольтной цепи системы. У первых за эту функцию отвечает группа контактов, у вторых — электромагнитный датчик, работа которого построена на эффекте Холла. Во всём остальном принцип работы устройств идентичен.

Проверяем без приборов

Порядок тестирования работоспособности накопителей энергии без приборов:

  1. От контакта на прерывателе трамблера отсоединяем провода, идущие с конденсатора и катушки зажигания.
  2. Крепим между проводами контрольную лампу или контакты автомобильного индикатора.
  3. Включаем зажигание, лампочка загорается — это означает, что проверяемая деталь неисправна, требуется ее замена.

Вместо пунктов 2 и 3, при определенном стечении обстоятельств, можно, включив зажигание, соединить провода между собой, искрение будет сигналом неисправности.

Если на автомобиле есть возможность вручную вращать коленчатый вал, то можно попробовать выполнить еще один способ проверки конденсатора.

Алгоритм действий:

  1. Вращением коленчатого вала добиваемся смыкания контактов в трамблере.
  2. Отсоединяем от прерывателя гибкий конец конденсатора.
  3. Вытаскиваем центральный провод из крышки распределителя.
  4. Включаем зажигание и подносим его к отсоединенному контакту накопителя.
  5. Отверткой размыкаем прерыватель или поворачиваем для этого корпус трамблера, проскочившая между проводами искра заряжает конденсатор током высокого напряжения.
  6. Приближаем к его гибкий контакт к корпусу, проскакивает разрядная искра с щелчком и свидетельствует об исправность. Если искры или щелчка нет, необходима замена исследуемой детали.

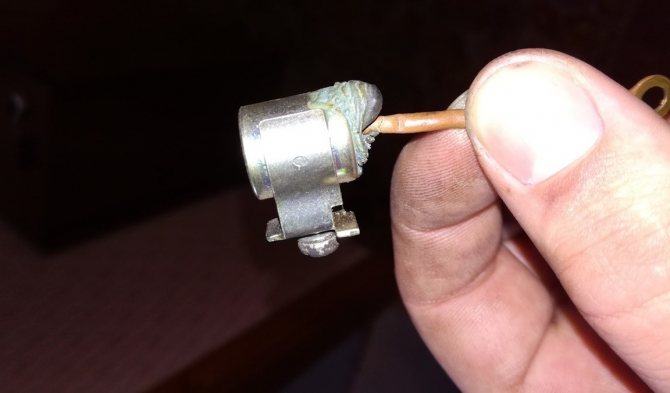

В некоторых случаях бывает достаточно визуального осмотра.

При обычном осмотре могут быть обнаружены такие неисправности:

  • вздутие или разрыв корпуса;
  • следы подтекания электролита;
  • изменение цвета корпуса;
  • признаки термических воздействий на участке крепления конденсатора.

Как понять, что нужна диагностика прибора

О неисправности конденсатора свидетельствуют разные признаки. Фары, мигающие в такт басам автомобильной акустики, означают, что электронные компоненты авто не получают достаточного напряжения. В ряде случаев сигналы начинают искажаться, отдельные компоненты машины работают некорректно.

Конденсатор зажигания отвечает за выработку искры, которая воспламеняет топливовоздушную смесь в цилиндре двигателя. Если искра имеет слабый красный цвет и появляется неравномерно, если не удаётся нормально завести авто — вполне вероятно, что возникли проблемы с конденсатором.

Важно не допускать проблем с конденсатором зажигания. Они возникают по трём причинам:

  • если изделие потеряло часть ёмкости,
  • если возник внутренний обрыв,
  • если произошло короткое замыкание.

Первые два варианта особенно коварны, поскольку зажигание не сразу выходит из строя. Функционирование компонентов продолжается, хотя искра уже не может иметь нужного уровня мощности. Главные признаки поломки в такой ситуации — неустойчивость работы двигателя на холостом ходу, проблемы с запуском. Обязательно проверьте конденсатор и при необходимости замените его! Если этого не сделать, искры от прерывателя вызовут подгорание контактов, что выведет силовой агрегат из строя.

Электролитические и керамические конденсаторы

По конструктивному исполнению конденсаторы подразделяются на полярные и неполярные. Неполярные заключаются из двух пластин и расположенного между ними диэлектрика. Поскольку они не имеют полюсов, то работают как в цепях непрерывного, так и переменного напряжения. Полярные — наполнены электролитом и должны включаться в схему в строгом соответствии с указанной полярностью, потому работают только в цепях постоянного напряжения.Наиболее распространёнными являются электролитические (как правило, полярные) и керамические (неполярные) конденсаторы. В керамических (в качестве диэлектрика) используется керамика, благодаря чему они имеют небольшие размеры, отличные температурные характеристики и минимальное отклонение от размеры ёмкости при широком температурном диапазоне. В электролитических (в качестве диэлектрика) выступает тонкая оксидная плёнка на поверхности анода, катодом же является электролит. При своих небольших габаритах они обладают довольно высокой ёмкостью.

Проверка на работоспособность

Фотоснимок проверки мультиметром исправности конденсатора

В процессе изготовления или ремонта электронной техники регулярно возникает надобность в проверке радиокомпонентов, в том числе и конденсаторов, на работоспособность, потому что их неисправность незамедлительно приводит к нарушению нормальной труды оборудования, в котором они используются.Следует помнить, что после выключения ремонтируемого прибора из сети, электролитические конденсаторы хранят электрический заряд в течение некоторого времени, поэтому прежде чем приступать к работе, их необходимо разрядить.

Типы автомобильных конденсаторов

  1. Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.

Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Как работает этот компонент

Изделия защищают электронные компоненты от разного рода помех и используются во множестве систем вашей машины. Ключевой функцией приспособления является фильтрация — например, в автоакустике. Без конденсатора музыкальная система будет работать плохо: возникнут посторонние шумы, помехи и изменения громкости. Все это является следствием скачков напряжения в электросети авто.

Конденсаторы есть во многих частях автомобиля. Они играют роль буферов между аккумуляторами и другими электронными приспособлениями. Без такого изделия невозможно функционирование не только акустики, но и контактного механизма в распределителе зажигания.

На фото: схема системы батарейного зажигания с цифровым обозначением компонентов:

  1. Аккумулятор.
  2. Включатель стартера.
  3. Включатель зажигания.
  4. Первичная обмотка.
  5. Вторичная обмотка.
  6. Катушка зажигания.
  7. Распределитель.
  8. Прерыватель.
  9. Конденсатор.
  10. Свеча зажигания.

Схема батарейного зажигания. Конденсатор отмечен цифрой «9»

Типы автомобильных конденсаторов

  1. Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.Так выглядит автомобильный конденсатор
  2. Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Важные характеристики трамблера

Каждый отдельный двигатель имеет свои особенности работы, в связи с чем трамблер нужно подстраивать под эти особенности. Вот два параметра, которые влияют на стабильность работы ДВС:

  • Угол замкнутого состояния контактов. Этот параметр влияет на скорость замыкания электроцепи трамблера. Он влияет на то, насколько сильно зарядится обмотка катушки после разряда. От силы тока зависит качество самой искры;
  • Угол опережения зажигания. Свеча в цилиндре должна сработать не в тот момент, когда поршень сожмет ВТС и займет мертвую верхнюю точку, а немного ранее, чтобы, когда он полностью поднимется, процесс сгорания топлива уже инициировался, и не происходила задержка. В противном случае может теряться КПД мотора, например, при смене стиля езды. Когда водитель резко переходит на спортивную езду, зажигание должно срабатывать немного ранее, чтобы из-за инерции коленчатого вала процесс воспламенения не опаздывал. Как только автомобилист переходит на размеренный стиль, УОЗ изменяется.

Оба параметра регулируются в трамблере. В первом случае это делается вручную. Во втором случае распределитель-прерыватель самостоятельно подстраивается под режим работы мотора. Для этого в устройстве имеется специальный центробежный регулятор, который изменяет время подачи искры так, чтобы она зажигала смесь в момент, пока поршень только доходит до ВМТ.

Неисправности трамблера

Так как трамблер состоит из множества мелких деталей, на которые оказывается сильная электрическая нагрузка, в нем могут возникать разные неисправности. Чаще всего встречаются следующие:

  • Когда двигатель глохнет не в силу выключения зажигания, а из-за неблагоприятных факторов (сильный туман, во время которого может наблюдаться пробой ВВ проводов), крышка трамблера может повредиться. Нередки случаи, когда в ней образуются трещины, но чаще обгорают или окисляются контакты. Подобное повреждение может быть связано с нестабильной работой мотора;
  • Предохранитель бегунка перегорел. В этом случае требуется его замена, так как импульс не будет поступать на КЗ;
  • Пробило конденсатор. Эта проблема часто сопровождается повышением напряжения тока, поступающего на свечи;
  • Деформация вала или образование повреждения корпуса устройства. В этом случае тоже нужно сломанную деталь заменить;
  • Поломка вакуума. Основная неисправность – износ диафрагмы или она загрязнилась.

Помимо перечисленных, в трамблере могут произойти нештатные поломки. Если возникли какие-либо сбои в подаче искры, машину нужно показать специалисту.

Как проверить исправность?

Чтобы убедиться, что нестабильная работа мотора действительно связана с поломкой в трамблере, нужно сделать несколько шагов:

  • Снимаем крышку, и осматриваем ее на  предмет образования окисления, нагара или механических повреждений. Лучше это сделать на хорошем свету. С внутренней стороны не должно быть влаги и графитовой пыли. На кнопке бегунка не должно быть никаких повреждений, а контакты – чистыми;
  • Вакуум проверяется его разбором. Диафрагма осматривается на предмет разрывов, а также эластичности или загрязнений. Эластичность элемента также проверяется через шланг устройства. Для этого автовладелец немного втягивает воздух из шлангочки и закрывает отверстие языком. Если вакуум не исчезает, значит, диафрагма работает исправно;
  • Проверка неполадки конденсатора выявляется при помощи мультиметра (настройка не более 20 мкФ). На экране прибора не должно быть отклонений;
  • Если ротор пробивает, то эту неисправность можно выявить, сняв крышку и соединив контакт центрального провода с бегунком. При исправном роторе не должна появиться искра.

Это самые простые диагностические процедуры, которые может самостоятельно выполнить автовладелец. Для более точной и глубокой диагностики следует отвезти машину автослесарю, занимающемуся системами зажигания.

В заключение – видео часть о проверке поломок распределителя-прерывателя СЗ:

Проверка и регулировка трамблера классики от Светлова

Watch this video on YouTube

Общий принцип работы

Наличие контактной системы зажигания в автомобиле подразумевает, что зажигание горючего в цилиндрах осуществляется по факту появления искры от свечи зажигания.

При этом сама искра возникает при поступлении импульса высокого напряжения от катушки зажигания.

Ключевую функцию выполняет катушка зажигания, которая по принципу работы напоминает трансформатор.

Она состоит из двух обмоток (первичной и вторичной), намотанных на сердечник из металла.

Сначала напряжение подводится к первичной обмотке, после чего в катушке создается ток.

Как только происходит кратковременный разрыв первичной цепи, магнитное поле нивелируется, но во вторичной обмотке возникает высокое напряжение (около 25000 Вольт).

В этот момент на первичной обмотке также присутствует напряжение, равное 300 Вольтам.

Причина его появления — токи самоиндукции. Именно из-за появления этого тока возникает обгорание и искрение контактов прерывателя.

Из сказанного выше можно сделать вывод, что вторичное напряжение напрямую зависит от следующих аспектов:

  • Магнитного поля;
  • Уровня интенсивности падения тока в первичной обмотке.

Для роста вторичного напряжения и снижения риска обгорания контактной группы, в цепочку включается конденсатор (устанавливается параллельно). Даже при незначительном размыкании конденсатор заряжается.

Принципиальная схема контактной системы зажигания показана ниже.

Разряд емкости происходит через первичную обмотку, посредством формирования импульсного тока обратного напряжения. Благодаря этой особенности, магнитное поле исчезает, а вторичное напряжение растет.

Оптимальная емкость конденсатора для контактной системы зажигания составляет 0,17-0,35 мкФ. Для примера, в «Жигулях» отечественного производства установлен конденсатор, имеющий емкость в 0,2-0,25 мкФ (при частоте от 50 до 1000 Гц).

Если система зажигания автомобиля работает без сбоев, вторичное напряжение должно постоянно расти. Оно зависит от двух основных параметров — размера зазора между свечными электродами, а также давления в цилиндрах машины.

Для контактной системы зажигания этот параметр (вторичное напряжение) должен находиться на уровне 8-12 Вольт.

Чтобы система работала без сбоев, в момент прерывания упомянутый показатель вырастает до 16-25 кВ. Наличие подобного запаса позволяет избежать неблагоприятных последствий от тех или иных колебаний в системе зажигания.

К упомянутым выше проблемам можно отнести корректировки состава горючей смеси или изменение расстояния между электродами свечи.

К примеру, снижение уровня кислорода в топливно-горючей смеси приводит к росту напряжения до 20 кВ.

Несмотря на ряд проведенных мероприятий, полностью избежать подгорания контактной группы создателям контактной системы зажигания не удалось. Оптимальным способом снижения этого эффекта является четкое выдерживание зазора на минимальном уровне (0,3-0,4 мм).

В качестве примера можно привести отечественные машины ВАЗ, в которых величина зазора в прерывателе равна 0,35-0,45 мм, что соответствует углу в 52-58 градусов (при условии, что контактная группа находится в замкнутом состоянии).

В случае изменения этого угла корректируется и напряжение во вторичной обмотке. В итоге искры появляются не только на контактах, но и на бегунках. По этой причине уменьшается качество искры, и мотор теряет мощность.

Отдельного внимания заслуживает надежность контактной системы зажигания, которая зависит от целого ряда факторов:

  • Формы, энергии и времени появления искры;
  • Количества искр на определенной площади;
  • Вторичного напряжения (одна из наиболее важных характеристик). Чем больше этот параметр, тем меньше зависимость системы от состава горючей смеси и уровня чистоты электродов.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

  1. Отсоединяем минусовую клемму от АКБ.
  2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

  3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.
  4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

  5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

  6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

  7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

  8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

  • молоток;
  • тонкая выколотка или шило;
  • гаечный ключ на 7 мм;
  • шлицевая отвёртка;
  • мелкая наждачная шкурка;
  • мультиметр;
  • медицинский шприц на 20 кубиков (необязательно);
  • жидкость против ржавчины (WD-40 или аналог);
  • карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Бесконтактный трамблёр

В «семёрках» с бесконтактной системой зажигания применяется трамблёр типа 38.3706. Как уже упоминалось, конструкция бесконтактного распределителя аналогична контактному за исключением механизма, отвечающего за создание электрических импульсов в низковольтной цепи системы. Здесь вместо контактной группы эту функцию выполняет датчик Холла. Что касается неисправностей бесконтактного трамблёра, то они такие же, как и у контактного, следовательно, рассматривать их повторно нецелесообразно. А вот о датчике стоит поговорить детально.

В бесконтактном трамблёре вместо контактной группы установлен датчик Холла

Датчик Холла

Работа датчика построена на явлении индукции. Основу конструкции устройства составляют постоянный магнит и полый цилиндрический экран с четырьмя вырезами в виде короны. Экран неподвижно закреплён на валу трамблёра. Во время вращения вала выступы и вырезы «короны» проходят через паз магнита. Такое чередование вызывает изменение магнитного поля. Сигналы с датчика поступают на коммутатор, который преобразует их в электрические импульсы.

Работа датчика построена на явлении индуктивности

В случае выхода датчика Холла из строя двигатель может вообще не запускаться либо же запускается с трудом и работает с перебоями. Ремонту датчик не подлежит, а вот проверить его на работоспособность можно самостоятельно.

Проверка датчика Холла

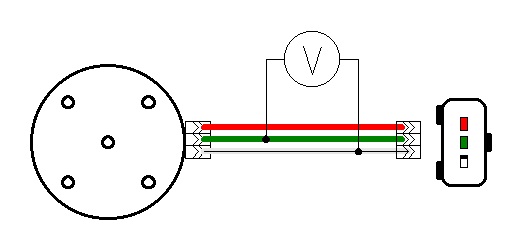

Есть несколько способов диагностики датчика. Самый простой из них подразумевает замену проверяемого устройства заведомо исправным. Второй метод заключается в измерении напряжения на выводах датчика при помощи вольтметра. Замеры производятся на 2 и 3 выводах устройства. Напряжение между ними должно быть 0,4–11 В. Если напряжения нет или оно не соответствует указанным параметрам, датчик нужно заменить.

Напряжение между 2 и 3 выводами должно быть 0,4–11 В

Проверить устройство на работоспособность можно путём имитации его работы. Для этого нужно отсоединить центральный высоковольтный провод от крышки трамблёра, вставить в него рабочую свечу зажигания и положить её так, чтобы «юбка» касалась «массы» автомобиля. Дальше необходимо отключить разъём датчика от трамблёра, включить зажигание и замкнуть между собой 2 и 3 выводы. Если во время замыкания на свече появится искра, датчик рабочий, в ином случае устройство нужно заменить.

Замена датчика Холла

Для замены датчика потребуется снять трамблёр с двигателя. Порядок дальнейших работ следующий:

  1. Снимаем крышку, отстегнув защёлки.
  2. Демонтируем бегунок.
  3. Выколоткой и пассатижами извлекаем штифт крепления муфты вала.
  4. Вынимаем вал из корпуса.
  5. Отсоединяем тягу вакуумного корректора.
  6. Выкручиваем плоской отвёрткой два винта, которые крепят датчик.

  7. Снимаем датчик Холла.

  8. Устанавливаем на его место новую деталь.
  9. Производим сборку и установку трамблёра в обратном порядке.

Способ четвертый

Четвертый вариант тестирования конденсатора связан с прокруткой коленвала. Если наблюдается сильное токообразование при заводе ДВС, это признак неисправного конденсатора.

Что касается пробоя, то и его можно легко определить во время запуска двигателя. Если между центральным бронепроводом и массой появляется слабое искрообразования, а контакты искрятся сильно, это доказывает пробивание. Такой конденсатор более не способен нормально функционировать – его придется заменить.

Тем самым, тестировать элемент системы получится различными способами. Каждый автомобилист, в зависимости от собственного опыта, выбирает более подходящий вариант.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Рекомендуем посмотреть:

  • Проверка реле зарядки ваз 2107
  • Техническое обслуживание прерывателя распределителя
  • Как проверить генератор на ваз 2107 инжектор
  • Схема генератора ваз 2110 инжектор 8 клапанов

  • Пропадает заряд аккумулятора на ваз 2107
  • Из за чего троит двигатель

Проверка приборами-тестерами

Последовательность действий:

  1. Переключаем омметр или мультиметр в верхний предел измерений.
  2. Разряжаем, замкнув центральный контакт (провод) на корпус.
  3. Один щуп измерительного прибора соединяем с проводом, второй — с корпусом.
  4. На исправность детали указывает плавное отклонение стрелки или изменение цифровых значений.

Если сразу же высветилось значение «0» или «бесконечности», значит, требуется замена исследуемой детали. В ходе проверки прикасаться руками к выводам накопителя электроэнергии или подсоединенным к ним щупам прибора нельзя, иначе будет измерено сопротивление вашего тела, а не исследуемого элемента.

Емкость

Для измерения емкости понадобится цифровой мультиметр с соответствующей функцией.

Порядок действий:

  1. Устанавливаем мультиметр в режим определения емкости (Сх) в положение, соответствующее предполагаемому номиналу исследуемой детали.
  2. Подключаем выводы в специальный разъем или к щупам мультиметра.
  3. На дисплее высвечивается значение.

Определить размер емкости по принципу «маленькая-большая» можно и на обычном мультиметре. При небольшом значении показателя отклонение стрелки будет происходить быстрее, а чем больше «вместимость», тем медленнее будет перемещаться указатель.

Напряжение

Помимо емкости, следует проверить рабочее напряжение . На исправной детали оно соответствует указанному на корпусе. Для проверки потребуются вольтметр или мультиметр, а также источник зарядки исследуемого элемента с меньшим напряжением.

Делаем измерение на заряженной детали и сверяем его с номинальным значением

Действовать нужно аккуратно и быстро, так как в процессе заряд в накопителе теряется и важно запомнить первую цифру

Сопротивление

При измерении сопротивления мультиметром или омметром показатель не должен быть в крайних положениях измерения. Значения «0» или «бесконечность» указывают, соответственно, на короткое замыкание или обрыв цепи.

Неполярные накопители с емкостью более 0,25 мкФ можно проверить, выставив диапазон измерений 2 МОм. На исправной детали показатель на дисплее должен быть выше 2.

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Когда сомнения падают на конденсатор

Конденсатор может выйти из строя в редких случаях, однако в дороге автомобилист обязан быть готов ко всему. И умение проверять конденсатор на работоспособность своими руками входит в обязательный арсенал навыков опытного водителя.

Почему не работает конденсатор трамблера

Диагностика автоконденсатора подразумевает доказательство того, что искрообразование есть и проходит нормально. Следует знать, что искры появляются неравномерно, цвет их бывает тускло-красным. В ходе проверки конденсатора, диагностике подвергается весь трамблер с контактной группой.

Проверку трамблера следует начинать с крышки. Именно отсюда, если наличествуют микротрещины, проникает дорожный сор, что приводит к сложностям в подаче тока. Вследствие этого на СЗ не попадает импульс, они бездействуют, и расстраивается вся система электроснабжения автомашины.

Вторая составляющая, которую подвергают осмотру в трамблере – это контактная группа

Особое внимание уделяется промежутку меж контактами. Ежели они в норме, однако наблюдается чрезмерное искрообразование – сомнение мгновенно падает на конденсатор

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
