Как отрегулировать карбюратор на ниве 21213 видео

Содержание:

ВАЗ-343: дизельный двигатель для Жигулей и Нивы

ВАЗ-343, это перспективный дизельный двигатель, который должен был поступить в производство еще в 2000-х. Но к сожалению по различным причинам этого так и не произошло.

Еще в конце 80-х годов, специалисты Волжского автозавода создали 1,5 литровый дизельный двигатель ВАЗ-341. На его основе завод принял решение создать целую линейку моторов различной мощности и объема. Так двигатель с увеличенным до 1,8 литра объемом получил индекс ВАЗ-343, а версия с турбокомпрессором ВАЗ-3431.

Базовый двигатель

ВАЗ-341 ВАЗ-341 представлял собой дизельный двигатель объемом 1,45 литра и мощностью всего 53 л.с. В 1988 году, мотор прошел приемочные испытания и был готов к производству. Но распад страны планам помешал и проект отложили, до лучших времен.

В 1995 году, мором заинтересовался завод Барнаултрансмаш. Там совместно с инженерами из Тольятти двигатель был слегка модернизирован. Специалисты увеличили до 1,52 литра рабочий объем, оптимизировали фазы газораспределения и настройки топливной аппаратуры. В 1999 году в Барнауле начинается мелкосерийное производство мотора.

ВАЗ-343 для Жигулей и Нивы

Предполагалось что в 2002 году, начнется выпуск двигателя ВАЗ-343. Он был основан на 341-ом моторе у которого за счет увеличения диаметра цилиндров до 82 мм, был увеличен рабочий объем. В остальном они были идентичны.

Характеристики двигателя ВАЗ-341

В результате мощность мотора увеличилась до 63 л.с., а крутящий момент составил 114 Н·м. Также путем установки турбокомпрессора НАМИ, мощность увеличилась до 75 л.с., и 147 Н·м крутящего момента. Немного позднее моторы должны были получить интеркулер, что увеличило бы их срок службы и характеристики.

Успешные испытания и перспективы

Испытания моторов показали их высокие характеристики. Для их проведения, в ВАЗ-2104 был установлен безнаддувный двигатель, а в ВАЗ-21315 Нива турбированный ВАЗ-3431.

Автомобили уверенно передвигались в потоке, особенно Нива. Благодаря турбокомпрессору который включался в работу уже с 1800 об/мин, она имела очень неплохую динамику. Вдобавок, моторы отличались умеренным аппетитом. К примеру, «четверка» расходовала не более 6 литров на 100 км, а Нива восьми. Но несмотря на это серийный выпуск так и не был налажен.

ВАЗ-2131 Нива

Причин было несколько. Во-первых, низкая заинтересованность Волжского автозавода. Менеджмент предприятия не предполагал высокого спроса на двигатель, потому вкладывать средства в производство считалось не целесообразным. Во-вторых, невысокая надежность моторов, особенно на первых порах.

В 2003 году Барнаултрансмаш выпустил последний двигатель ВАЗ-341, на чем программа по дизельным двигателям для легковых автомобилей ВАЗ была закрыта.

Технические характеристики ВАЗ-341 ВАЗ-343 ВАЗ-3431 Турбо
Полный рабочий объем, л 1,52 1,8 1,8
Номинальная мощность, л.с. 53 63 75
Крутящий момент, (Max) Н·м 90 113,7 147
Минимальный расход, г/л сч. 190 187 184
Средний расход л/100 км 5,5 6 8
Масса двигателя, кг 130 132 145

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

  • Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
  • После работы двигателя на протяжении пяти минут его необходимо заглушить;
  • Отсоединяется топливоподводящий шланг;
  • Откручиваются винты, закрепляющие крышку карбюратора;
  • В горизонтальном положении поднимается верхняя часть механизма системы питания;
  • Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

  • Демонтируются воздушные фильтры;
  • Отсоединяется подсос, заводится мотор;
  • С помощью подручных инструментов на треть открывается воздушная заслонка;
  • Рычагом выставляются 3200 об/мин коленвала;
  • Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
  • Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

голос

Рейтинг статьи

Общие сведения

При создании автомобиля «Нива» конструкторы столкнулись с отсутствием мотора подходящей мощности. Имевшиеся двигатели с объемом 1,2-1,5 литра мало подходили для машины с приводом на все колеса. Положение спасло появление большего по объему мотора модели 2106. За счет максимально возможного увеличения диаметра цилиндров его литраж довели почти до 1,6 литра, а мощность достигала 80 сил. Именно этот мотор и стал основным силовым агрегатом «Нивы» на более чем 20 лет.

В середине 90-х «Нива» прошла модернизацию, в ходе которой в ее конструкцию был внесен ряд изменений. Поменялось оформление задней части машины, а также многие элементы интерьера внедорожника. В качестве базового силового агрегата стал применяться 1,7-литровый двигатель ВАЗ-21213. Изначально мотор разрабатывался для модернизированной машины седьмой модели, но проект внедорожника оказался более перспективным.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  • С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  • При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  • Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  • После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

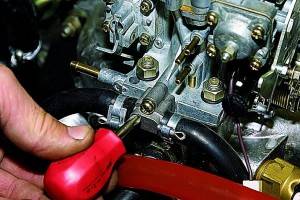

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Как снять карбюратор с «Нивы»

Для выполнения работы потребуется простой набор инструмента. Обычно все эти вспомогательные приспособления имеются у каждого автолюбителя:

комбинированный ключ на 13;

Механизм расположен максимально удобно для проведения любых работ

Приступая к снятию карбюратора с «Нивы», необходимо убедиться в том, что мотор уже остыл, иначе можно обжечься о перегретые металлические части. Порядок снятия проходит следующим образом:

Снять коробку с воздушным фильтром. Она будет мешать доступу к мотору, поэтому рекомендуется сразу же открутить отвёрткой три гайки крепежа коробки.

Далее потребуется головкой на 8 отсоединить четыре болта, которые крепят коробку воздушного фильтра к поверхности карбюратора.

После этого коробка убирается в сторону, а от карбюратора отсоединяются все идущие к нему шланги и магистрали

Отсоединяется тросик подсоса (зажим откручивается отвёрткой).

Тонким лезвием отвёртки необходимо поддеть тягу управления заслонкой дросселя, чтобы выцепить её из защёлки.

Следующий шаг — это демонтаж самого карбюратора. Откручиваются четыре гайки, которые крепят его к коллектору. После чего сам узел вытаскивается со шпилек.

Карбюратор рекомендуется ставить на ровную чистую поверхность.

Процедура очистки от нагара и грязи

Снятие карбюратора подразумевает проведение очистки его составляющих или замену в случае сильного износа трущихся элементов. Однако чаще всего его снимают для того, чтобы промыть и прочистить его изнутри и снаружи от нагара и налипшей грязи:

жиклёры требуют особого подхода в обслуживании, так как обладают хрупким строением. Для того чтобы их прочистить, рекомендуется использовать зубочистки или тонкую медную проволоку. Какие-либо химические очистители использовать нельзя, так как жидкость может остаться в отверстиях жиклёров, а потом попасть в карбюратор. После чистки вручную разрешается продувка жиклёра баллончиком со сжатым воздухом;

поплавковая камера чистится от нагара специальным очистителем. Также допускается использование растворителей серии 645–652. Моющую жидкость необходимо залить в камеру, несколько раз в течение двух часов перемешать и слить. После чего внутренняя полость поплавковой камеры должна быть тщательно высушена мягкой тканью без ворса;

все элементы дроссельной заслонки чистятся от нагара стандартным очистителем или керосином. Заслонку вместе с другими металлическими частями карбюратора можно поместить в ёмкость с керосином и подержать там в течение двух часов. После того как скопления гари и грязи растворятся, заслонку рекомендуется продуть и насухо вытереть.

Фотогалерея: жиклёры, поплавковая камера и дроссельная заслонка

Процедура замены прокладки

Карбюраторный механизм соприкасается со впускным коллектором. Отсутствие вибрации, лишнего шума, а также быстрого износа элементов обеспечивает прокладка, которая находится между этим механизмом и коллектором.

Прокладка имеет специфическую форму, благодаря которой карбюратор и коллектор успешно «уживаются» друг с другом. Замена прокладки необходима в том случае, если во время движения чувствуется дополнительная вибрация и посторонние шумы. К тому же обычно при снятии карбюратора для промывки прокладка также меняется, чтобы не пришлось потом снимать всё устройство только для её замены.

Процедура замены достаточно проста: она включает в себя все те этапы, которые были описаны выше (см. п. Как снять карбюратор с «Нивы»). Однако сразу же после снятия и удаления старой прокладки на шпильки надевается новое изделие. Далее потребуется установка карбюратора в обратной последовательности.

Первая прокладка — новая, вторая — спустя год использования, третья — с максимально допустимой степенью износа

Cпособы тюнинга карбюратора Озон для ВАЗ классики.

1. Вынимаем и выкидываем пружину из вакуумного привода дроссельного клапана первичной камеры. Способ уже известный и описанный многими. Улучшение динамики значительное, расход топлива практически не увеличивается: максимум на 0,5 л на сотню. 2. Можно попытаться переделать привод дроссельного клапана вторичной камеры в механический. Это делается очень просто: берём небольшой кусок проволоки (Можно взять ту же пружину, стоявшую в вакуумном приводе вторичной камеры), выпрямляем его, с одной стороны сгибаем в кольцо. Этим самым кольцомподсовываем под гайку, закрепляющую рычаги привода дроссельного клапана вторичной камеры. Причем, подсунуть нужно так, чтобы выступ на одном рычаге привода был между этим куском проволоки и вторым рычагом привода (как в “Вебере”). Потом гайку нужно,сильно затянуть. Получаем очередное улучшение динамики, особенно хорошо различимое на высоких оборотах, топливный расход на сотню практически не меняется. В скором времени вы можете забыть, что такое провалы при разгоне. 3.Достаем штатный малый диффузор первичной камеры (вставляется сверху в большой диффузор над дроссельным клапаном), с маркировкой 3,5. Ставим туда малый диффузор с маркировкой 4,5 точно такой, как во вторичной камере карбюратора классики. При необходимости заменяем штатный (“30”) распылитель ускорительного насоса на большой (“40″) (как на”Вебер” 2101-03). Динамика, особенно при малых оборотах, улучшается. 4. Увеличение жиклёров (вы должны знать, что делаете!). Первичная камера: ставим ГТЖ-125, ГВЖ-150. Вторичную камеру пока не трогаем. Динамика и мощность возросла. Увеличиваем, пренебрегая рекомнадациям экономии бензина и экологов: ставим во вторичную камеру ГТЖ-162,ГВЖ-190! Самые большие жиклёры из всех, когда-либо выпускавшиеся и ставившиеся только на “Вебер” в шестёрке (диаметр диффузора вторичной камеры в “Озоне” аналогичен тому, что в “Вебере”). Растет расход топлива, не убитый двигатель можно крутить выше 6000об/мин. увеличиваем!… В первичную камеру ставим ГТЖ-130 для двигателя объемом 1500 и ГТЖ-135 для двигателя 1600. Ставить жиклёры больше не имеет смысла – при резком нажатии на педаль газа карбюратор начинает “переливать” и “захлёбывается” – динамика хуже, мощность падает, расход больше. Во вторичной остаются всё те же ГТЖ-162, ГВЖ-190. Расхода топлива. Суть в том, что, если вы поставили такой набор жиклёров, то при обычной городской езде «педальку» жать в пол везде и всегда нет необходимости. Соответственно, расход бензина можно свободно удерживать на уровне 10,5-11 л /100 км. На ХХ расход бензина останется всё время одинаковым – мы ведь не регулировали его! . Зато, если где-нибудь нам понадобится быстрое ускорение – наши увеличенные жиклёры очень сильно нам помогут

Важное обстоятельство при тюнинге карбюратора для ВАЗ «классики». Суть в том, что под каждый двигатель жиклёры необходимо подбирать индивидуально

Здесь представлено усреднённое описание, но ещё очень многое зависит от состояния и объёма двигателя, каждого конкретно взятого карбюратора и от самих жиклёров. Каждая деталь вносит изменения в общую схему! Установка “Солекс” в сравнении с “Озоном” даст лучшую динамику, но с “Вебером” или “Озоном” машина едет всё равно легче, без провалов, к тому же минимум денежных вложений. И самое большое отличие – это надёжность. Способ поднять количество воздуха, поступающего в карбюратор – “псевдонаддув”. Шланг подвода разогретого воздуха, меняют на более длинный. Выводят его к радиатору. Крепят близко к вентилятору, таким образом, чтобы воздух от вентилятора поступал в шланг прямым потоком. Незначительное увеличение динамики (минусы: только теплый воздух, очень “грязный” способ – вся грязь не остановленная фильтром летит в цилиндры – снижение ресурса).

Элементы устройства карбюратора на моделях Нивы

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

Какой карбюратор стоит на Ниве изначально?

Автомобиль нива комплектуются карбюраторами от классики «Озон», который представляет собой не самый лучший двухкамерный агрегат с экономайзером холостого хода. Экономайзер представляет собой автономную систему с электромагнитным клапаном, который автоматически входит в работу с включением зажигания. При наборе оборотов свыше 1000, он отключается, а поддержание работы двигателя обеспечивается при помощи воздушной заслонки.

Обновленная модель получила французскую конструкцию Solex. Мотор объемом 1,7 литра потребовал увеличения количества топливовоздушной смеси, в связи с чем, «Озон» более не применялся.

Особенности карбюратора

При модернизации Нивы в 1994 году было решено поставить на нее карбюратор Солекс. До этого применялся агрегат с названием Озон. Какой из них лучше? Этот вопрос интересует многих владельцев.

Озон оснащен прерывателем старого образца. Кроме того, у него отсутствует вакуумкорректор. Солекс же не имеет микропереключателя от экономайзера. Это негативно влияет на чистоту выхлопа, а также отчасти на расход горючего. Оба карбюратора имеют как свои преимущества, так и недостатки. Однако инженеры Ваз останавливают свой выбор именно на Солекс, как на более современной модели. В свою очередь, многие владельцы машин с этим карбюратором частенько жалуются на его некорректную работу. Специалисты объясняют, что это вызвано в первую очередь использованием топлива низкого качества. Кроме того, неприятности могут возникать у тех, кто редко меняет топливный либо воздушный фильтр, а также не очищает карбюратор от масляной копоти, поступающей через вентиляционную систему. Некоторые владельцы старых автомобилей Нива, оборудованных Озоном, решили самостоятельно поставить вместо него Солекс. И не жалеют об этом.

Регулировка карбюратора ВАЗ 21213

Эта процедура может понадобиться когда при движении появляются рывки или провалы. Кроме того, регулировка нужна, если у машины неустойчивый холостой ход. Желательно знать какой расход топлива сопровождает эти симптомы. Если нет никакого желания обращаться в автомастерскую, можно отрегулировать карбюратор Ваз 21213 и устранить причины некорректной работы своими руками. Это не намного сложнее чем регулировка карбюратора Ваз 2101.

Для начала необходимо снять воздушный фильтр. Но перед этим двигатель должен поработать хотя бы несколько минут. Теперь можно отсоединить шланг подачи топлива. Чтобы снять крышку карбюратора потребуется открутить пять болтиков. Сняв крышку, кладем ее на ровную поверхность. Теперь берем штангенциркуль и замеряем расстояние от кромки корпуса поплавковых камер до уровня топлива, находящегося в них. В норме должно быть 25,5 мм. В случаях несоответствия норме следует подогнуть язычок кронштейна поплавков. Для достижения положительного результата это, вероятнее всего, придется сделать не один раз. После каждого подгибания проверяем расстояние до топлива и корректируем свои действия. Добившись успеха, собираем все обратно.

Теперь необходимо отрегулировать работу двигателя на холостом ходу. Для этого полностью закручиваем винт качества смеси. Затем откручиваем его на 4 оборота. Заводим мотор, включаем лампы дальнего света и вентилятор. Рукоятка подсоса должна быть утоплена. Винтом, регулирующим количество смеси, доводим количество оборотов до 800 в минуту. После этого, винтом качества добиваемся максимальных оборотов. Теперь винтом количества снижаем обороты до 900 в минуту. Снова переходим к винту качества, и уже им снижаем обороты до 800. Заворачиваем винт качества до той поры, когда работа двигателя станет неустойчивой. Как только это произошло, отворачиваем винт качества на 1 оборот. И, наконец, винтом количества добиваемся необходимого уровня оборотов. Какой необходим? Для лета от 800 до 900, для зимы от 900 до 1000 оборотов в минуту.

Технические характеристики

Мотор Нива имеет высокие технические характеристики, а сам автомобиль обладает повышенной проходимостью, поскольку имеется вариант включения 4×4. За историю производства на ВАЗ 2121 устанавливались разные версии двигателя, от карбюраторной версии до инжектора и даже дизельного варианта.

Итак, рассмотрим основные характеристики модификаций силового агрегата Нива:

ВАЗ 2121

Наименование Показатель
Объем двигателя 1,6 литр (1580 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Мощность 80 лошадиных сил
Расход топлива 12,2 л/100 км
Диаметр цилиндра 79 мм
Клапанный механизм SOHC

ВАЗ 21213

Наименование Показатель
Объем двигателя 1,7 литр (1690 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Мощность 82 лошадиных сил
Расход топлива 11,0 л/100 км
Диаметр цилиндра 82 мм
Клапанный механизм SOHC

ВАЗ 21214

Наименование Показатель
Объем двигателя 1,6 литр (1580 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 83 лошадиных сил
Расход топлива 8,4 л/100 км
Диаметр цилиндра 82 мм
Эконорма ЕВРО-4
Клапанный механизм SOHC

ВАЗ 2131

Наименование Показатель
Объем двигателя 1,8 литр (1779 см куб)
Количество цилиндров 4
Количество клапанов 16
Топливо Бензин
Система впрыска Инжектор
Мощность 94 лошадиных сил
Расход топлива 9,2 л/100 км
Диаметр цилиндра 82 мм
Эконорма ЕВРО-4
Клапанный механизм SOHC

Двигатель XUD9SD производства Peugeot

Наименование Показатель
Тип мотора Дизель
Объем двигателя 1,9 литр (1905 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Дизельное топливо
Мощность 75 лошадиных сил
Расход топлива 7,1 л/100 км

Силовые агрегаты ВАЗ 2121 комплектовались коробками передач 4-МКПП и 5-МКПП.

Особенности обслуживания аппаратов ДААЗ-21073

Всевозможные нарушения в работе устройства напрямую зависят от качества и периодичности сервиса. Несмотря на конструкционные различия «вазовского» ДААЗ-21073 с *карбюратором ДААЗ-4178 на УАЗ*, их обслуживание мало чем отличается. В число технически необходимых работ входят:

  • наружная очистка;
  • мойка сетчатого фильтра поплавковой камеры;
  • очистка поплавковой камеры;
  • очистка жиклеров;
  • наладка поплавкового устройства;
  • корректировка пускового устройства;
  • стабилизация системы ХХ.

Мойка наружных и внутренних частей карбюраторного узла осуществляется при помощи керосина, уайт-спирита или препаратов в аэрозольных баллонах. Аэрозольный состав впрыскивается в камеры и жиклеры при работающем моторе. Очищенный аппарат обдувается сжатым воздухом.

Экономайзер принудительного холостого хода неисправности.

Как и все системы автомобиля, система экономайзер принудительного холостого хода может иметь ряд неисправностей. Для инжекторного двигателя неисправности можно определить при помощи диагностического оборудования. Для карбюраторного двигателя придётся полагаться на свои силы. Самой распространённой является отсутствие холостого хода, то есть двигатель глохнет при полностью закрытой дроссельной заслонке. Это может быть вызвано неисправностью электромагнитного клапана, неисправностью блока управления экономайзер принудительного холостого хода, плохого контакта в соединениях. Для проверки необходимо включить зажигание. На автомобилях с карбюратором СОЛЕКС при этом должен сработать электромагнитный клапан. На автомобилях ГАЗ, ВАЗ классика с карбюратором АЗОН для срабатывания клапана необходимо нажать на педаль газа. Если клапан не сработает, то надо проводом соединить электроклапан с плюсом аккумулятора. Если при этом клапан сработает, то необходимо проверить провода подходящие к блоку ЭПХХ и к клапану или заменить блок управления. Если клапан не сработает, то клапан необходимо заменить.

Следующей неисправностью являются рывки автомобиля при движении. Причиной этой неисправности может быть неисправность блока управления ЭПХХ или датчика. Такая неисправность характерна для систем, в которых в качестве датчика, используется микровыключатель. В этом случае нарушается соединения в контактах и блок управления не получает сигнал об открытой дроссельной заслонке и при повышении числа оборотов блок управления прекращает подачу топлива. При падении оборотов до значения холостых подача топлива возобновляется, и обороты двигателя начинают повышаться. Для проверки необходимо соединить провода на микровыключателе между собой. Если неисправность пропадёт, то неисправен выключатель, если нет, то блок управления или имеет место обрыв в проводе от блока управления до микровыключателя.

Ещё одна неисправность, которую можно не заметить в процессе эксплуатации, это не отключение подачи топлива системой экономайзер принудительного холостого хода. Двигатель при этом работает устойчиво на всех оборотах, а по расходу топлива это практически не заметно. Основным показателем этой неисправности является детонация двигателя после выключения зажигания. Характерна эта неисправность для карбюратора СОЛЕКС. Возможной причиной может быть не прилегание жиклёра холостого хода к посадочному месту или заедание перекрывающей иглы электроклапана.

25/02/2014

Смысл замены штатного узла

Заводская комплектация Нивы 21213 – знаменитая головная боль владельцев. Она не плохая, но многие детали категорически рекомендуются к замене. Их сочетание значительно снижает возможный потенциал отечественного внедорожника. Что касается карбюратора, то его замена производится по следующим причинам:

  1. Установка пары деталей. Два карба устанавливают те владельцы, которым не хватает мощности. Такая компоновка достаточно редкая, потому что того же эффекта можно достичь тюнингом или установкой более совершенного карбюратора.
  2. Вторая причина смены узла – уменьшение штатно высокого расхода топлива. Редкая эксплуатация вездехода по прямому назначению, городская езда провоцируют излишний расход горючего без использования всех возможностей авто.

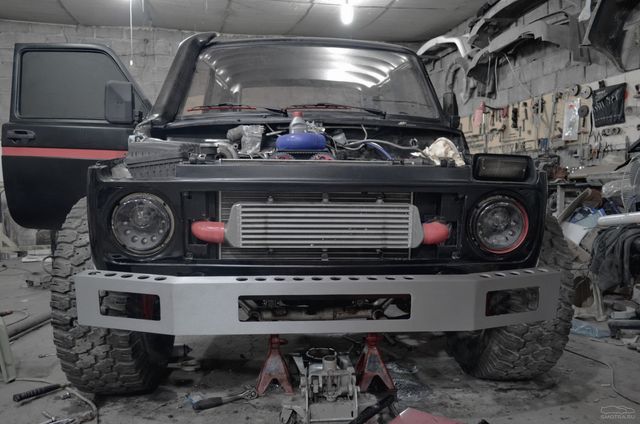

Тюнинг мотора

Тюнинг двигателя ВАЗ 2121 — это искусство. Поскольку, автомобиль имеет характеристики внедорожника, то и тюнингуют двигатель соответственным образом. Воздуховод воздушного фильтра выводится, как можно выше, а мотор снизу защищается специальным поддоном, назначение которого не пропускать воду.

Итак, доработка силового агрегата Нива рассчитана на то, чтобы увеличить проходимость и тяговые возможности, поскольку в основном машина рассчитана на эксплуатацию по пересеченной местности. Так, многие автолюбители растачивают силовой агрегат так, чтобы добавить не только лошадиные силы, но и тягу.

Также, в процессе доработки проводится модернизация системы зажигания, впрыска топлива. Для карбюраторных моторов может устанавливаться дополнительный карбюратор, чтобы увеличить количество топлива поступаемого в камеру сгорания.

Для инжекторных версий двигателей проводится чип-тюнинг, который может быть направленный на увеличение мощности или баланса между расходом и тяговыми возможностями. Многие автолюбители устанавливают дополнительные датчики, которые помогают управлять работой силового агрегата.
