Расположение и замена реле на ваз нива 21214

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Классический стартер ВАЗ 2131 – это электрический двигатель с помтоянным током, мощность которого составляет 0,5-2кВт. Впуск и отключение осуществляет система пуска, которая представляет собой втягивающее реле. Также в стартере функционирует обгонная муфта с шестерней. Проявление основных дефектов и неисправностей стартерной установки можно услышать на слух, например: слышно как он щелкает.

Перед началом диагностических и ремонтных работ необходимо точно убедиться, что именно стартер вышел из строя. Практика показывает, что около 20% жалоб на стартер оказываются. Мощный источник тока и достаточно мощный управляющий сигнал являются обязательными условиями для запуска стартера.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В Бензиновых двигателях с инжектором устанавливаются изделия, пусковой ток которых примерно равен 150-300 А. Стартеры для дизельных двигателей должны обладать вдвое большим пусковым током.

Алгоритм проверки стартерной установки

• В первую очередь осуществляется проверка напряжения выходных клемм аккумуляторной батареи, которое должно составлять более В. Если полученные показания оказались меньше нормы, то следует произвести зарядку аккумулятора или его замену. При нормальном заряде аккумулятора, необходимо произвести замер напряжения, когда ключ зажигания находится в положении «Пуск». Большое снижения напряжения аккумуляторной батареи, свыше 2-2,5 В, говорит о том, что или АКБ не способен выдать требуемый ток, или стартерная установка вышла из строя. Для точного определения неисправной детали вам необходимо установить 100% рабочий аккумулятор и попробовать запустить автомобиль. Если запуск не происходит – значит, дело в стартере.
• Если резкое снижение напряжения на выходных клеммах АКБ отсутствует, значит необходимо произвести замер напряжения на корпусе двигателя и выходной клеммы, расположенной на втягивающем реле. Если элементы, образующие силовую цепь, окислились или обгарели, показатель напряжения окажется намного меньше напряжения аккумулятора. В данном случае необходимо найти окислившиеся элементы. Если значительные потери напряжения отсутствуют, то необходимо осуществить подачу напряжения, с помощью временного проводника, сечение которого более 1-1,15 мм 2 , на втягивающее реле от «плюса» аккумуляторной батареи. Стоит быть внимательным, в некоторых случаях искрение может привести к взрыву АКБ. Если стартерная установка начала свое нормальное функционирование, значит, неисправность кроется в цепи управления. Отсутствие признаков жизни стартера в данном случае свидетельствует о его неисправности.

Полезное видео

За счет того, что коммутаторы однотипные, при экстренном ремонте вышедшую цепь можно подключать к другим блокам. Для этого придется отключить один из вспомогательных и не важных критически элементов. Например, цепь стартера или заживания перебросить на контроллер обогрева заднего стекла.

При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем

Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком

Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи

Замена стартера на Chevrolete Niva

Перед тем как приступить к Замена стартера я отсоединил аккумулятор.Сначала я снял всю нижнюю защиту двигателя.

Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

Сначала гайку снизу.

Потом болт сверху.

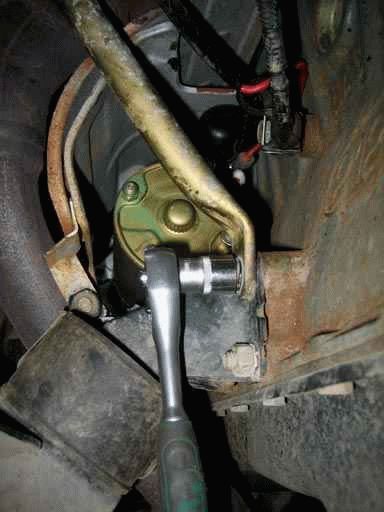

Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой.

Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху.

Здесь я уже пользовался накидным ключом. У ключя как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлесть. Средний болт тоже более-менее доступен.

Верхний болт самый труднодоступный из трех. Но в принципе и на него ключ легко накидывался, только ход ключа получался очень маленький и крутить пришлось долго.

Когда все три болта были откручены, стартер легко пошел высовыватся из своего места.

Но чтобы его вытащить оттуда, мешала защита стартера от тепла. Это такие листы металла вокруг него. Со стороны коробки стартер упирался в защиту своими выступами, в которые вкручиваются болты. В этом месте я просто отогнул защиту руками С другой стороны защита внизу крепится гайкой. Я попытался ее открутить большой трещеткой. Она не поддавалась. Тогда я чуть посильнее надавил и она вроде как провернулась. А когда я посмотрел, то увидел, что гайка и не думала отворачиваться, а просто я свернул ушко, к которому она крепилась. Правда при этом защита отогнулась и позволяла вынуть стартер и само крепление не отломалось совсем и вроде крепко держится и не дребезжит. Я все это потом так и оставил.

(Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению. А нужно отворачивать болт, который входит с другой стороны в эту гайку.)

Теперь уже стартер легко вытащился со своего места. Провода, подходящие к стартеру позволяют вынуть его не отсоединяя их.

К стартеру подходят всего 2 провода. Один небольшой красный, который просто воткнут в разъем. Его спокойно отсоединяем потянув за разъем. Второй здоровый, прикручен гайкой, закрытой резиновой насадкой, открутив которую я полностью достал стартер.

Открутив с задней части стартера две гайки я рассоединил две его половинки и увидел такую картину.

Оказалось, что внутри него есть пластмассовая деталь в виде стакана с зубчиками, по которой бегают три шестеренки. Так вот она разлетелась на части и эти шестеренки поэтому не бегали по кругу и следовательно не вращали ту шестеренку, которая входит в зацепление с маховиком.

Да и та шестеренка, которая их крутит тоже потеряла один зуб, но скорее всего это из-за отлетевших пластмассовых осколков.

В данном фото отчёте подробно показано как своими руками произвести замену стартера на автомобиле Chevrolete Niva. Стоит отметить, что замена стартера довольно таки редкая необходимость. В 80% случаем стартер можно починить. В нашем случае произошла механическая поломка одной из шестернь привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

В процедуре замены стартера нет ничего сложного. Вполне справится самому. Из инструментов вам понадобиться:

• Ключ трещётка и головки на 10, 12;
• Крестообразная и плоская отвёртки;
• Возможно понадобиться проникающая смазка типа WD-40;

Также советуем ознакомится с нашим видео о неисправностях стартера, основными возможными причинами.

Инструкция для полной диагностики стартера

Не срабатывает передача крутящего момента стартером на коленчатый вал

Диагностика	Возможные причины	Способ устранения
При попытке запуска слышен постоянный шум, щелчки стартера, показатель напряжения на клеммах АКБ меньше 12В	Разрядилась аккумуляторная батарея	Подзарядка АКБ
Показатели напряжения на клеммах АКБ в норме, при пуске стартера раздаётся потрескивание с падением напряжения в два раза	Падение ёмкости АКБ	Медленная подзарядка АКБ силой тока не более 1А
Во время пуска слышен треск, при замере проводки от АКБ до стартера вольтметром обнаружено падение напряжения более 1В	Окисление клемм на АКБ или выводных клемм стартера	Зачистка клемм, обработка антикоррозийным составом
Осмотр шестерён маховика, приводного вала, бендикса на демонтированном стартере	Износ или поломка зубьев на маховике или приводных шестерён вала	Замена маховика, либо нового стартера
Отказ срабатывания втягивающего реле при работающей электропроводке 12В на его контактах	Поломка втягивающего реле, повреждение проводки на контактах, окисление клемм реле	Замена реле на новое, либо зачистка контактов и устранение обрыва проводки
При подаче 12В на реле щелчка срабатывания не слышно, стартер отключается	Реле неисправно, обрывы в обмотке якоря, загрязнения или попадание влаги в коллектор, короткое замыкание	Замена реле, чистка внутренних узлов стартера
Вращение привода стартера происходит медленно при работающем реле, стартер отключается	Износ щёточного узла, перегорание обмотки коллектора или якоря	Замена щёток, чистка коллектора, либо замена стартера
При запуске стартера приводной якорь крутится, но маховик остаётся неподвижен	Износ муфты привода	Замена муфты, либо стартера на новый
При включении зажигания слышен скрежет, вал привода вращается, но маховик и коленчатый вал остаются на месте	Износ зубчатой передачи на маховике	Замена маховика
Не вращается якорь стартера при работающем реле	Обрыв или прогорание обмотки якоря	Замена стартера на новый

Срабатывание крутящего момента на стартере без запуска двигателя

Диагностика	Возможные причины	Способ устранения
Визуальный осмотр стартера в местах креплений	Ослабли болты креплений стартера на двигателе	Затянуть резьбовые соединения, при необходимости заменив болты на новые
Стартер осматривается в разборном виде	Ослабление контактов клемм на якоре	Затянуть гайки на контактах клемм, предварительно их зачистив
Стартер осматривается в разборном виде	Изношены втулки, повреждены подшипники приводов	Замена стартера
При запуске происходит вращение бендикса, маховик вращается медленно, двигатель не запускается, слышен сильный шум	Поломка зубьев, износ шестерён маховика	Замена маховика
Стартер продолжает работу после обратного поворота ключа в замке зажигания	Неисправность замка зажигания, ослабление буферной пружины обратного хода, нарушение работы тягового реле	Замена узла контактного зажигания, замена реле, либо пружины на муфте обратного хода
Медленное вращение стартера без запуска двигателя с посторонним шумом и исправной проводкой	Нарушение в работе коленчатого вала, загустение масла при низкой температуре, сбой системы узлов поршневой группы, поломка генератора	Диагностика и техническое обслуживание механизмов цилиндропоршневой группы
Стартер работает на повышенных нагрузках без запуска двигателя	Нарушена изоляция в высоковольтных проводах, скачки напряжения в цепи, короткие замыкания	Диагностика и ремонт электропроводки

Как снять стартер НИВЫ 21214 за 10 минут. Причина неисправности снятого стартера НИВЫ ВАЗ 21214

Опубликовано 29 Августа 2016

Подготовка для быстрого снятия стартера в экстремальных условиях. Быстрое снятие стартера и устранение причины возможной неисправности.Как вытащить акустический патрубок из ресивера НИВЫ Зачем нужен акустический патрубок Как вы заметили, нижний болт стартера умышленно не прикручивался уже больше никогда, после первого снятия стартера в начальный период эксплуатации машины. Так же не был поставлен на место тепловой защитный экран стартера, у которого болт нижнего крепления быстро прикипает во время езды по грязи. Из-за этого, что бы снять экран, приходиться срезать нижнее место крепления или рвать сам экран. Второй раз эту процедуру проходить не хочется. В том, что нет нижнего болта крепления стартера и теплового экрана, есть своё преимущество для нивоводов, часто эксплуатирующих машины, например в условиях Сибирских болот, бродов рек и морозов. Очень часто причина неисправности стартера простая. Например, как в этом ролике, или ещё смешнее — просто окислился или ослаб красный провод (тоже показанный на ролике) с втягивающего реле. Достаточно его ПОШЕВЕЛИТЬ и стартер закрутится. Можно заставить крутиться стартер, если обгорели пятаки во втягивающем реле, замкнув ( аккуратно, чем-то не большим по размеру, но массивным и железным, не касаясь массы корпуса двигателя) силовые провода на втягивающем реле. Без экрана всё это сделать легко. Да и при необходимости снимается стартер легко. Бывает, например, что стартер сломался, и машина стоит у подъезда, а на улице -30! Да пусть хоть и летом! Всё равно надо снимать стартер. Договариваться с соседом на счёт гаража? Или тащить в сервис? Но можно его снять ЛЕГКО И БЫСТРО самому, прямо у подъезда. Купить новый стартер или втягивающее реле в магазине у дома. И вот уже через час машина поехала. А если машина стоит в луже или грязи, то лезть под машину и крутить нижний болт? Короче, много жизненных ситуаций, когда отсутствие болта и теплового экрана значительно упростит вашу жизнь. Автор ролика не претендует на восприятия другими его мнения и предложенного им способа решения проблемы, как единственно правильного. Решайте это Сами для Себя.Автор просто предложил вариант: « Как снять стартер нивы 21214 за 10 минут и определить Причину неисправности снятого стартера нивы 21214» Будут ещё предложены решения встречающихся проблем по ниве на канале Если есть интерес — подписывайтесь.

Защиту лучше ставить. Иначе в жару стартер перегреется и клина словит.

Для +Станислав Г. Не спорю. Но по моему опыту эксплуатации нескольких нив, в тяжёлых горных условиях Алтая летом, в самые жаркие месяца. Постоянно пониженная и т.д. И с утра до вечера в движение по горам и болотам. Всё это лето, приехав на отдых из Сибири на ниве, эксплуатировал ниву в Краснодарском крае, стоял в пробках на жаре по 2-3 часа, добираясь до моря и с моря обратно к друзьям в Краснодар. Двигатель не глушил. И так весь отпуск. Так что и в Краснодарском крае, в самую жару и в пробках, без экрана на стартере, проблем пока не было. Нивы эксплуатирую 25 лет и в Сибирских морозах и в жару. Стартер ни разу клина не словил. Статистика моей эксплуатации пока такая: отсутствие экрана не сказалось на работе стартера. Минус может быть такой — без экрана смазка внутри стартера высыхает быстрее. Но обычно стартер успевает выйти из строя не по причине высохшей смазки. На некоторых нивах стартера работали по 5-10 лет без проблем, без экрана. Дальше машина была продана. Судить сложно о дальнейшей статистике. Нивы (в основном) изначально мне все доставались уже с хорошим пробегом. Кроме первой купленной ещё при СССР и ещё одной, которую сам пригнал с Тольятти в Сибирь. Опять-таки, я и не настаиваю. Сами решайте для себя.

Пиздобол- сними за 10 минут с новой нивы, плюс еще вытащи оттуда защиту.

снимите пожаласта как менять крестовины кардана

Все видео очень информационные, жаль, что в видео не было кокрас таки этого экрана, у меня проблема была кокрас таки со снятием этого экрана, что сделать к сожалению не получилось, но получилось накрутить все как то на ощупь.

Андрей ты в натуре лапочка , респект тебе , посмотрел твой ролик и сам починил своего коня . Красавчик, все доходчиво и понятно , я начинающий нивовод , твои видюхи мне помогают не первый раз , Лайк

Ещё побольше бы роликов о электрике в ниве

Что нужно знать о стартере

В разных автомобилях стартер устанавливается по-разному. Доступ к нему может осуществляться справа, слева, со стороны радиатора, а также от салона. Порой приходится пользоваться подъемником или смотровой ямой

Важно знать, что механизм обеспечивает зацепление ведущей шестерни и маховика, поэтому устройство следует искать в области крепления кожуха сцепления. На автомобиле Шевроле Нива стартер установлен сзади справа от двигателя, если смотреть по ходу движения авто

После запуска двигателя стартер бездействует, так как цепь электромотора замыкается только при активизации втягивающего реле, а оно, в свою очередь, запитывается при замыкании контактной группы замка зажигания. В общей электрической цепи стартер является потребителем тока только при запуске. Когда зажигание выключено, ни на одну из его клемм не подается потенциал. После запуска двигателя ключ замка зажигания возвращается из нефиксируемого положения, на одной из клемм остается потенциал +12 В, однако все цепи стартера разомкнуты.

Правила замены стартера

Замена агрегата

Когда не крутит стартер либо реле стартера вышло из строя, потребуется заменить данные детали. Процесс замены стартера проводится с помощью ключа на «10». Им отворачивается нижний болт, который крепит теплозащитный щиток. Ключом на «13» скручивают гайки крепления щитка, после чего он снимается. С помощью этого же ключа откручиваются болты фиксации стартера. Стартер ВАЗ 2105 сдвигается вперед. Далее колодка отсоединяется от вывода реле тяги. После отключения проводов от последнего агрегата к аккумулятору демонтируется основная деталь.

Новое оборудование монтируется в обратном порядке

При установке большое внимание нужно уделить надежной фиксации провода питания реле стартера ВАЗ 21053. Сложным процессом считается разборка данного агрегата. Для этого потребуются ключи на «13» и на «10»

После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа

Для этого потребуются ключи на «13» и на «10». После отворота 3 винтов снимается реле стартера. Из корпуса детали вытаскиваются шток и пружина. Для последующей разборки стартера применяется крестообразная отвертка. С ее помощью отворачиваются винты и снимается крышка. Состояние щеток можно проверить после их демонтажа.

При разборе рассматриваемой детали особое внимание уделяется изоляции свободных выводов обмотки. После снятия стопорного кольца потребуется демонтировать изоляционные трубки. Одновременно визуально проверяется состояние всех обмоток и коллектора ВАЗ 2105

Если последний элемент незначительно нагревается, пластины зачищаются с помощью шлифовальной шкурки. В случае сильного нагревания заменяется якорь

Одновременно визуально проверяется состояние всех обмоток и коллектора ВАЗ 2105. Если последний элемент незначительно нагревается, пластины зачищаются с помощью шлифовальной шкурки. В случае сильного нагревания заменяется якорь.

Следующий шаг заключается в демонтаже резинового уплотнителя и снятии регулировочной шайбы. Сборочный процесс предусматривает установку этого элемента на его место. Якорь снимается вместе с приводом. При снятии рычага нужно учесть, что шестерня должна свободно вращаться в определенную сторону. Изношенная деталь заменяется новой.

Сборка узла осуществляется в обратной последовательности. Ограничитель надевается на вал в сторону кольца стопора. Для этого используются молоток и ключ на «14». Важным моментом является выдувание пыли из стартера ВАЗ 21053. Для смазки деталей применяется «Литол-24» либо смазка №158. Моторным маслом смазываются следующие детали:

• подшипник,
• втулка,
• шлицы якоря,
• ступица.

Выбор комплектующих

Оригинальный стартер выпускается компанией LADA и поставляется в оригинальной упаковке голубого цвета. Он маркируется артикулом 21214-3708010-01. Стоимость данной детали – от четырех до пяти тысяч рублей, в зависимости от магазина.

Чтобы не наткнуться на подделку, внимательно рассмотрите коробку. Недопустимо наличие посторонних логотипов, отсутствие артикула на коробке, несоответствие цветов. Должна насторожить низкая цена.

Альтернативные варианты выпускают такие компании, как Fenox, Krauf, Valeo. Перечисленные бренды отличаются повышенным качеством продукции и достаточно доступными расценками. Цена на стартеры варьируется от 2200 до 4700 рублей.

ความคิดเห็น • 745

Charlotte steht vor der tür und sagt in zimmer laut stärke ersteht hinter mir nackt

Voll cool vom Herr Nolting

19k likes armes Deutschland

Marvins linke Brust ist größer

Könnt ihr mir bitte auf insta folgen alex.ctk

7:41 Wenn jemand in der Grundschule gesagt hat, dass es besser ist im Armdrücken als du

So langweilig noch nie war eine Folge so kacke Sorry ️

Fast 900.000 k weiter so ️

Ey cem las Melissa inruhe

8:57 nicht so laut sonst hört er dich vielleicht noch ‍️

Ich bin auch rechts händler

Spoiler: es passiert mehr als im preview ️

Ist das Krass Schule oder Klinik am Südring — die Familienhelfer ??

Marvins Linke Brust sieht so aus wie ne Brust von nem Weib

Ich hasse Tareks Stimme

So eine Rotze sollte abgesetzt werden , Da sterben ja Hirnzellen ab. Aua

8:30 er duscht ohne wasser

Wie klein ist der Basketball eigentlich

Der Anfang erinnert mich an die waldorfschule

Charlotte ist so ekelhaft omg

Was geht bei Charlotte ab?

Und was ist mit Moritz

Die Szenen mit Basketball ist so cringe

9:25 wer zieht seien Schwitzifen Sachen nach dem Duschen wieder an ?

Tarek korrekt oder wie der gesvhrieben wird

0:20 wtf was war das

Was ist mit Marvins brust?

als ob der lehrer einfach seine verschwitzten klamotten nach dem duschen wieder anziehen will

Leornad versucht ihr zu helfen aber mit sowas

es nervt ehrlich das die immer schauspieler ranholen die nichtmal deutsch können

Charlotte hat sich mega verändert

Krass Schule die JUNGEN Lehrer äääääähhhhh. und Herr Färber ?

Oh Gott ist Charlotte Psycho in der Folge

Was passieren Mich bitte abonnieren

Es soll mal ne neue Folge geben

WIE CARMEN SICH AUSZIEHEN WOLLTE HAHAHAHAHAHHAHA

Nurnoch 1000 Abos

2:00 Leonard halt dich bedeckt

cheyenne is so zum kotzen

5:54 spielt ihr mal weiter Fussball

Charlotte ist so Psycho

Was mit moritz und Cheyenne jetzt?

Shayenne wird in der nächsten Folge sauer auf Tarek sein er muss dann den vortrag selbst machen gibt sich sehr viel mühe und muss dann ein kernsatz an die tafel schreiben das macht dann shayenne aus mitleid und sie hat davor alles was passiert ist mit und über Tarek Alexa kurz bevor Tarek dann Shayenne küsst kommt alexa und ruiniert alles indem sie frägt wie es ist mit seinen Geschwistern in einem Zimmer zu schlafen ist

Wer denkt das tarek gut mit cheyenne zusammen passen würde Der läst ein like da

Lina sieht schon bisschen so aus wie Gal Gadot checkt sie mal auf Instagram aus also Gal Gadot haha

“Tabletten zur Beruhigung”. auch genannt Beruhigungstabletten

http://zapchasti.expert/starter/starter-vaz-21213.htmlhttp://remont-avto.uef.ru/remont-startera-vaz-21213-svoimi-rukami-video/http://www.niva-club.net/viewtopic.php?t=10881http://videoremont-avto.ru/remont-khodovoy-chevrolet-c-10/kak-snyat-starter-nivy-21214-za-10-minut-prichina-neispravno/http://thclips.com/video/n_PmQADIfNg/%D0%BA%D0%B0%D0%BA-%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D0%BD%D0%B8%D0%B2%D1%8B-%D0%B7%D0%B0-10-%D0%BC%D0%B8%D0%BD%D1%83%D1%82-%D0%B2-%D1%8D%D0%BA%D1%81%D1%82%D1%80%D0%B8%D0%BC%D0%B5-%D0%BF%D0%BE%D0%B4%D0%B3%D0%BE%D1%82%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D1%8C-%D1%81%D0%BD%D1%8F%D1%82%D0%BE%D0%B3%D0%BE-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%D0%B0-%D0%BD%D0%B8%D0%B2%D1%8B.html

Артикул и примерная цена на оригинальный стартер ВАЗ 2121

В качестве оригинальных стартеров ВАЗ 2121 могут быть как самостоятельно запускаемые узлы, так и закупаемые у сторонних производителей. Широкую популярность на автомобилях имеет стартер с внутризаводским номером 35.3708. Он имеет номинальную мощность 1.3 кВт. В розничную продажу узел поступает с артикулами 2213708000 и 57223708. Цена за изделие начинается от 2400 рублей.

Также на автомобиль ВАЗ 2121 устанавливается более мощный стартер на 1.55 кВт. Он имеет внутризаводской номер 5722.3708. В розничной продаже найти данный стартер достаточно трудно. Стоимость узла составляет от 3400 рублей.

На экспортных вариантах ВАЗ 2121 устанавливается дизельный силовой агрегат, с которым идет стартер на 2.2 кВт. Компания ВАЗ не выпускает данный узел самостоятельно. В качестве фирменного оригинального изделия выступает продукция брендов VALEO PHC и HC Parts. В свободной продаже данные узлы встречаются с артикулами 436068 и D9R122. Цена на родной стартер на 2.2 к Вт начинается от 5600 рублей.

Снятие и проверка стартера автомобиля ВАЗ-2123

Стартер типа 5722.3708 представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

• Крышки и корпус статора стянуты двумя шпильками.
• Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре.
• В корпусе статора закреплены четыре постоянных магнита.
• Вращение от вала якоря передается валу привода через планетарный редуктор, который состоит из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением.
• Планетарные шестерни вращаются на игольчатых подшипниках.
• Схема подключений стартера показана на рисунке.
• При включении стартера напряжение от аккумуляторной батареи 2 через выключатель зажигания 4 подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I).
• После замыкания контактов тягового реле втягивающая обмотка отключается.

Подключение стартера с контроллером МЕ17.9.71 ЕВРО-5

В данной системе управления двигателем питание на обмотку втягивающего реле стартера поступает через контакты дополнительного реле (рис. 1.10-01).

Контроллер включает реле стартера при включении зажигания, если получен «правильный» пароль от блока управления АПС, и выключает после запуска двигателя (частота вращения коленчатого вала двигателя достигла 500-1000 об/мин в зависимости от температуры охлаждающей жидкости) или через 7-20 секунд (в зависимости от температуры охлаждающей жидкости) после начала прокрутки стартера.

Контроллер запрещает включение дополнительного реле стартера при работающем двигателе.

Снятие и установка стартера

1. Для снятия стартера устанавливаем автомобиль на смотровую яму или подъемник.
2. Снимаем экран двигателя.
3. Отсоединяем минусовую клемму от аккумулятора.
4. Снимаем задний брызговик моторного отсека.
5. Головкой на 13 отворачиваем болт крепления переднего опорного кронштейна к впускной трубе
6. Ключом на 13 откручиваем гайку крепления переднего опорного кронштейна к кронштейну правой опоры силового агрегата и снимаем кронштейн
7. На автомобиле с кондиционером необходимо снять направляющий экран, для этого:
8. ключом на 10 отворачиваем две гайки его крепления
9. Снимаем экран
10. Головкой на 13 отворачиваем верхний болт крепления стартера
11. Снизу автомобиля, головкой на 13 с удлинителем отворачиваем болты среднего и нижнего крепления стартера
12. Средний болт крепит также кронштейн держателя жгута проводов управляющего датчика концентрации кислорода.

Как снять теплозащитный экран, не снимая стартера?

Как снять теплозащитный экран, не снимая стартера?

Сообщение Нива867 » 08 июн 2012, 16:52

Есть проблемка. Надо подобратся к проводам на стартер, снять их, и почистить контакты, чтобы заводилась. Мне стартер снимать совсем незачем, просто надо снять теплозащитный экран. Теплозащитный экран крепится 3-мя болтами, 2 в верху, 1 в низу. Открутил я их. А вот теплозащитный экран выдернуть неполучается. Пробовал и в перёд, и назад, и в верх и вниз. Потом прекрутил наместо и пошол пива пить.

Сообщение Антоха » 08 июн 2012, 16:57

Re: Как снять теплозащитный экран, не снимая стартера?

Сообщение Нива867 » 08 июн 2012, 20:18

Captain

Если щиток двигать вперёд он уперается в шланг. (размер шланга типа как от разшерительного бачька к радиатору) Этот шланг надо снимать?

Re: Как снять теплозащитный экран, не снимая стартера?

Сообщение Captain » 09 июн 2012, 02:32

Re: Как снять теплозащитный экран, не снимая стартера?

Сообщение Нива867 » 14 июн 2012, 19:07

А чё мне никто не сказал что акамулятор надо отключить? Сегодня там был фиерверг.

Кароче, снял я стартер, нижний болт был самый лёгкий, средний самый трудный. Отсоединил его и вытащил. Потом спомощью плоскагупцев согнул и поламал экран, вынул и выкинул его.

Теперь если чтото со стартерем, будет легко пошатать провода!
