Как проверить и отремонтировать коллектор электродвигателя своими руками

Восстановление катушек

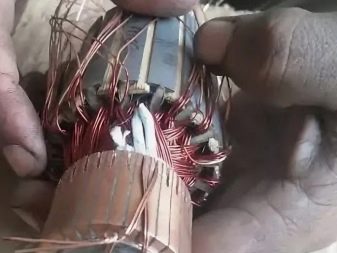

Перемотать якорь электродвигателя конечно при наличии гаража, только требуется быть усмотрительным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя поменять, это приведёт к нарушению высокоскоростных режимов работы мотора. Бумага диэлектрическая будет нужно для отделения обмоток. Катушки в завершение заливают лаком.

Будет нужно паяльничек и способности его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старенькой обмотки подсчитывают количество витков и наносят аналогичное количество новейшей намотки.

Корпус обязан очищен от старенького лака и других включений. Для этой цели подходит ратфиль, наждачная бумага как еще его называют горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Приобретенные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы не знакомых коллектора перематывают капроновой нитью.

Читайте так же

Болгарка — строительный инструмент, применяющийся в резке и обработке краев различных твердых материалов, таких как камень, метал, дерево и т.д.

Ротор — часть двигателя болгарки, вращающаяся при рабочем процессе, приводящая в движение другие комплектующие и детали электрического инструмента

От работы этой важной части зависит качество выполняемой инструментом резки и шлифовки и длительность эксплуатации прибора

Контроль работы ротора проводится двумя путями — профилактическим осмотром и путем определения причины не исправности, если поломка уже случилась.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

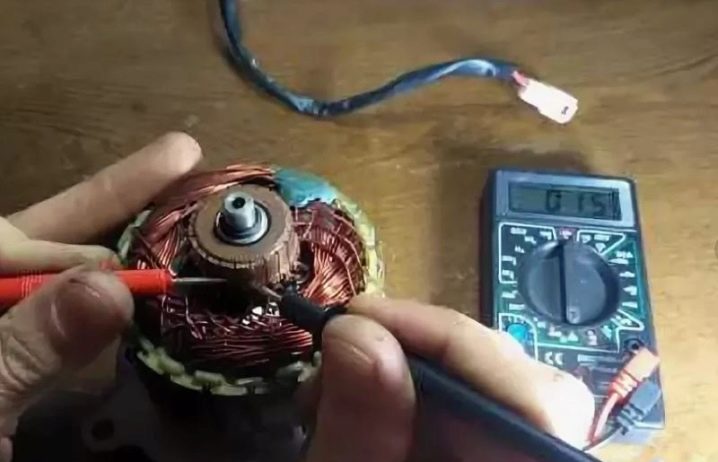

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

Асинхронные двигатели

Асинхронные электродвигатели широко применяются не только в промышленности (на станках, в компрессорах, насосах), но и в быту (в холодильниках, стиральных машинах некоторых моделей). При их неисправности визуальный осмотр следует начинать с обмоток статора, играющих роль якоря.

Перед тем, как прозвонить якорь электродвигателя, необходимо проверить другие узлы и детали (так как причина может быть в их повреждении) – кабели подключения, магнитные пускатели, тепловое реле, конденсатор, а также проверить наличие напряжения. Если все в порядке, убедитесь в том, что электропитание отсутствует, и разберите двигатель.

Причины, по которым обмотки статора перестают работать, чаще всего следующие:

• обрыв витков;
• большая влажность;
• межвитковое замыкание.

Если при осмотре не выявлены неполадки, дальнейшая диагностика проводится с помощью мультиметра. В агрегатах на 380В, которые подключаются «треугольником» или «звездой», каждая обмотка проверяется по отдельности. Отклонение значения сопротивления на них должно быть не более 5%. Затем обмотки прозваниваются на корпус и друг с другом. Сопротивление должно стремиться к бесконечности, другие показания говорят о том, что присутствует пробой обмоток между собой или на корпус. Эта проблема решается путем полной перемотки.

В электродвигателях на 220В достаточно прозвонить рабочую и пусковую обмотки. Сопротивление у первой должно быть в полтора раза ниже, чем у второй.

Самый сложный этап проверки – поиск межвиткового замыкания, поскольку при визуальном осмотре выявить его не представляется возможным. Нужно воспользоваться специальным измерителем индуктивности. Если значение на всех обмотках одинаково – неполадки отсутствуют. Наиболее низкое значение на какой-либо из обмоток указывает на ее повреждение.

Сопротивление изоляции обмоток проверяется мегомметром на 1000В, который подключается к отдельному источнику питания. Один провод подсоединяется к корпусу агрегата в месте, которое не окрашено, другой – к каждому выводу обмотки поочередно. Значение должно быть больше 0.5 Мом, меньший показатель говорит о том, что двигатель необходимо просушить. При проведении измерений старайтесь не касаться проводов и будьте предельно внимательны

Во избежание несчастных случаев обесточьте двигатель и строго соблюдайте все меры предосторожности

Теперь вы знаете, как проверить якорь электродвигателя тестером, и можете без привлечения специалиста выявить причину неполадок и устранить ее, сэкономив деньги и время.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

• разбитые подшипники;
• попавшие внутрь механические частицы;
• неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

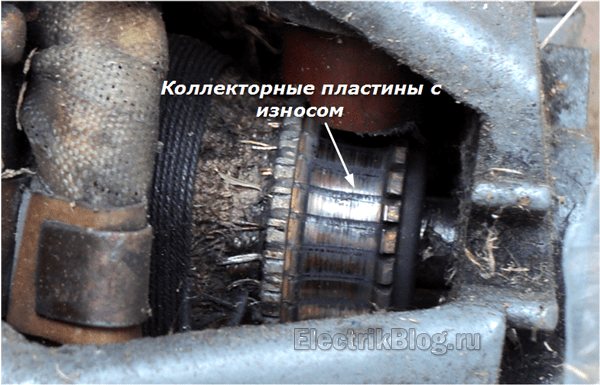

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

• коллекторные с щеточным механизмом;
• асинхронные однофазные;
• синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Проверка якоря и статора в домашних условиях

Поиск неисправности следует начать с зрительного осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Проконтролировать целостность сетевого шнура, наличие напряжения в розетке.
3. С помощью индикатора напряжения убедиться, что ток поступает на коллектор мотора и кнопку запуска.

Если с питанием всё в порядке, однако болгарка не работает, придётся вскрыть корпус, чтоб получить доступ к мотору. Обычно, разборка не представляет сложностей. Увы нужно придерживаться обычных правил, которые позволят избежать проблем в свое время оборотной сборки:

1. Непременно отключить устройство от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в отлично освещённом месте, на незапятанной поверхности стола.
4. Уяснить размещение всех деталей и узлов перед разборкой. Рекомендуется зарисовать либо сфотографировать устройство устройства.
5. Саморезы и винты крепления ложить в отдельном месте, чтоб не потерялись.

Читайте так же

Осматривать мотор идеальнее всего под броским освещением, чтоб что остается сделать нашему клиенту маленькие детали были отлично различимы. Якорь должен свободно крутиться вокруг собственной оси, верно работающие подшипники не обязаны быть во время работы издавать звук. На якоре не надо сделать следов оплавившейся проводки, обмотки контура должны являться целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфичный запах. Однако для таковой диагностики нужен определённый опыт.

Если зрительный осмотр не отдал очевидных результатов, продолжить обследование рекомендуется с помощью мультиметра. Выставив переключатель переключения режимов в положение омметра (спектр 200 Ом), нужно 2-мя щупами «прозвонить» две примыкающие ламели якоря. Если сопротивление на всех витках однообразное, это означает, что обмотки исправны. Напротив на каких-либо парах тестер указывает другое сопротивление либо обрыв цепи — в этой катушке неисправность.

Разрыв проводки иногда происходит меж обмоткой и сердечником. Следует пристально исследовать места соединения катушек с ламелями коллектора в низу якоря, зрительно проверить пайку контактов.

Если нет тестера, выйти из положения конечно при помощи обычный лампочки на 12 вольт. Мощность вам понравятся хоть какой, нормально 30–40 Вт. Напряжение от аккума 12 вольт нужно подать на вилку болгарки, вставив в разрыв 1-го провода лампочку. При исправном якоре, если крутить шпиндель рукою, лампочка должна пылать, не изменяя яркости. Если накал изменяется — это верный признак межвиткового недлинного замыкания.

Напротив лампочка не пылает, то это говорит о последующем:

1. Может быть зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Вышло замыкание как еще его называют разрыв в обмотке статора.

Есть и другие методы диагностики, но они требуют более сложного оборудования, которое дома обычно не используют. Опытнейший мастер обусловит поломку с высочайшей степенью точности, используя «пробойник» по другому простой трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Если повреждение якоря установлено с гарантированной точностью, деталь нужно извлечь из электродвигателя. Разборку мотора нужно создавать с особенной аккуратностью, за ранее сняв щётки и отсоединив клеммы питания. Вынимается ротор вкупе с опорными подшипниками и крыльчаткой остывания мотора, они составляют с его помощью единое целое.

Если в якоре повреждена основная доля проводки и в итоге перегрева нарушена балансировка, его лучше сменять полностью. О нарушении балансировки гласит завышенная вибрация и неравномерный рокот во время работы механизма.

Определение направления навивки обмоток

Направление магнитных потоков, создаваемых при работе электродвигателя, определяется направлением навивки проводов отдельных обмоток, задается при конструировании двигателя и не подлежит изменению.

При проверке правильность коммутации, потребность в которой может возникнуть после ремонта или профилактики, следует исходить из того, что взаимодействующие через магнитные потоки обмотки допустимо рассматривать как трансформатор.

Последнее означает, что обмотки могут быть соединены как встречно, так и равнонаправленно.

Суть эксперимента, позволяющего определить взаимное направление обмоток, состоит в том, что кратковременный переменный ток можно создать простым соединением или разрывом цепи с одним источником напряжения, функции которого возлагаются на обычную батарейку.

Соответствующая схема показана ниже. В ее основу положено свойство современного мультиметра автоматически определять полярность измеряемого напряжения.

Схема определения направления намотки проводов отдельных обмоток

Одна из обмоток (левая для обеих конфигураций рисунка) принимается за опорную и в нее через ключ любой конструкции (вплоть до обычного провода, который подключается к выводу обмотки и снимается с него рукой) подключается батарейка.

К клеммам второй обмотки подключается мультиметр, переведенный в режим вольтметра. Если при замыкании ключа мультиметр показывает кратковременное положительное напряжение, то направления намотки проводов совпадают. Этот случай изображен слева.

Справа показан случай встречного (в том числе по направлению генерируемого магнитного поля) включения, когда вольтметр показывает отрицательное напряжение.

Полярность напряжения условно показана знаками “+” и “-“ рядом с изображением вольтметра.

Этот эксперимент несколько более удобно проводить со старыми стрелочными аналоговыми тестерами, у которых отклонение стрелки вправо соответствует положительному напряжению, а влево – отрицательному.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Решение проблемы

Данный вид диагностики довольно сложен. Необходимо иметь навыки работы с мультиметром, а также суметь разобрать болгарку.

Если ваш инструмент вдруг перестал работать, то лучше сразу отправиться в мастерскую:

• даже если вы убедитесь в том, что вышел из строя именно якорь, и установите причину его поломки, заменить его или отремонтировать самостоятельно у вас вряд ли получится. Все равно придется нести инструмент в мастерскую;
• если на инструмент еще действует гарантия, то самостоятельное вскрытие болгарки может аннулировать действие гарантийных обязательств производителя.

Чтобы обеспечить долгую работу инструмента, выбирайте продукцию известных фирм с большим опытом работы в данной отрасли. Также соблюдайте правила эксплуатации инструмента, ведь очень часто они выходят из строя именно по этой причине.

Советы в статье «Открытая электропроводка в интерьере» здесь.

Проверка якоря двигателя, как проверить болгарку:

Как сказал Шекспир: «Ничто не вечно под Луной». Бытовая техника, увы, не исключение. Случается, что даже самый надёжный механизм выходит из строя. И надо быть готовым встретить этот факт без паники, с твёрдой уверенностью, что безвыходных ситуаций не бывает. Как устроена болгарка, какие могут быть неисправности, как проверить якорь электродвигателя, определить причину поломки и устранить неполадки? Знание устройства основных узлов электроинструмента позволит мастеру своими руками провести диагностику и ремонт угловой шлифовальной машины.

Как перемотать в домашних условиях?

При нарушении целостности обмотки ротора ее нужно аккуратно удалить, используя плоскогубцы, ножовку по металлу, зубило, кусачки – все необходимые инструменты. Избегать повреждения контактов коллектора, железного основания обмотки и вала якоря. Перед удалением выяснить какова схема намотки и зафиксировать этот факт на бумаге. В процессе следовать составленной схеме направления обмотки.

Обмоточная проволока укладывается в специальные пазы в железном основании. Нужно посчитать, сколько проводников в каждом пазу и на основе этого вычислить количество витков. В стандартном варианте их должно быть 2000 – 2300. В пазы вставляются картонные пластины, изолирующие обмотку от контакта с железным основанием. Затем производится намотка проволоки, концы которой припаиваются к контактам коллектора по завершении.

Перед пропиткой новой обмотки необходимо прозвонить ее мультиметром или тестером, для того чтобы исключить наличие пробоя. Если таковой отсутствует, якорь отправляется в духовку на прогрев. Разогретая обмотка ротора пропитывается эпоксидной смолой. Для лучшего ее протекания сквозь проволоку якорь держится под наклоном.
