Как визуально определить износ тормозного диска

Тестирование

Так как производителей тормозных колодок очень много, а цены на детали совершенно разные, определиться с выбором порой бывает очень сложно. В связи с этим рядом специалистов были проведены исследования. При этом испытывали тормозные колодки разных марок, и были выбраны лучшие производители тормозных колодок. Рейтинг составлялся по итогам комплексных лабораторных исследований. Испытания проводились при помощи холодного, горячего, остывшего торможений и горного цикла. По результатам все износы высчитывались в процентном соотношении. В исследованиях проверялись показатели коэффициента трения, рабочей температуры, возможности появления искр, дыма и запаха.

Для испытаний были отобраны следующие колодки: ВАТИ, ЕЗАТИ, STS, «Полиэдр», ТИИР (Россия). ATE, Bosch, Best (Германия). Dafmi, Trans Master (Украина). Lucas, Ferodo, AP Lockheed, QH (Великобритания). Roulunds (Дания). Rona (Венгрия). Samko (Италия). По итогам исследований лучшими себя показали тормозные колодки QH и ATE. И цена, и качество их полностью себя оправдывают. При этом QH лучше всего использовать с родным диском, а для АТЕ оптимальным будет ВАЗовский. На второе место вышли тормозные колодки Rolundus, STS, Best, Rona и Trans Master. Третьего места удостоились детали ЕЗАТИ, ВАТИ и с натяжкой Dafmi и Lucas. Оставшиеся не оправдали себя и даже разочаровали. Итак, какие хорошие тормозные колодки, можно узнать по разным критериям, в частности по производителю, классу, мнению других автомобилистов, а также по результатам независимых экспериментов.

Какой фирмы тормозные колодки лучше

Фирму производителя, на сегодняшний день, могут рекомендовать исключительно в рекламных целях, но, тем не менее, все же есть такие, на которые стоит обратить внимание при выборе лучших тормозных колодок для своего авто. Самые авторитетные из них. Ferodo, Brembo, Textar, Bosch, ATE, Lucas, TRW, Remsa, Jurid, PAGID

У каждого из этих брендов есть свои преимущества и своя потребительская ниша

Ferodo, Brembo, Textar, Bosch, ATE, Lucas, TRW, Remsa, Jurid, PAGID. У каждого из этих брендов есть свои преимущества и своя потребительская ниша.

Колодки от фирм Ferodo и Brembo устанавливают на автомобили со спортивным стилем езды.

ATE так же ставят в суппорта быстрых и тюнинговых автомобилей, поскольку, по словам производителя, они способны хорошо работать даже при температуре около 800 градусов.

Тормозные колодки Lucas и TRW производятся как раз для обычной городской езды, где требования к эксплуатации поскромнее.

Remsa входит в состав концерна TRW, и производит не только колодки, но и тормозные диски. Их демократичная цена не сказывается на эффективности характеристик.

Один из лидеров авторынка фирма Bosch ранее поставляла свои колодки в качестве аналога к японским машинам, но сейчас сдала свои позиции, и их в качестве базового варианта использует только пара немецких фирм.

Колодки PAGID устанавливаются на премиальные автомобили.

Jurid – это американская фирма, специализировавшаяся исключительно на тормозных колодках, поэтому её запчасти предназначенные для поставки на сборочное производство автомобильных заводов как легковой, так и грузовой техники, в качестве «оригинала» (такие колодки обозначаются индексом «J»), хотя могут встречаться на полках и вторичного авторынка с индексом «D». Продукт этой фирмы может быть представлен на рынка также под марками FRAMR, BendixR, PrestoneR и некоторыми другими.

STS, российский бренд, который можно рассматривать в качестве более-менее неплохого варианта, чтобы установить в суппорт бюджетного или отечественного автомобиля.

На тормозной системе своего автомобиля экономить нельзя, лучше отдавать предпочтение качеству, которое подойдет именно вашей машине. От покупки недорогих тормозных колодок, стоимость которых значительно ниже средней цены в автомагазинах, лучше воздержатся. Низкая цена, зачастую, свидетельствует о том, что при производстве колодок в состав фрикционной смеси добавлялись дешевые составляющие, которые не смогут обеспечить эффективную работу.

Тема выбора «какие тормозные колодки лучше» достаточно спорная и обширная, каждый автовладелец всегда остается при своем мнении, по этому, если хотите купить самые оптимальные тормозные колодки для своего автомобиля, исходя из условий его эксплуатации, всегда дополнительно интересуйтесь тестами колодок и читайте отзывы.

Другие причины или развенчаем мифы

Частое использование педали тормоза с последующей длительной стоянкой

На просторах интернета бытует мнение, что повышенный износ тормозных дисков происходит при остановке автомобиля на парковке после экстренного торможения. Мотивируется это тем, что дисковые тормоза сильно нагреваются, а остыть не успевают. Их «ведет», как при наезде на луже во время резкого торможения. Это, кстати, второе заблуждение, но давайте по-порядку.

Бытует мнение: «После резкого торможения проехаться несколько километров в спокойном режиме перед парковкой автомобиля – это убережет тормоза от раннего износа». Рассмотрим это заблуждение.

Во время резкого замедления идет нагрев элементов дисковых тормозов. Но их температура в редких случаях доходит до 130 градусов Цельсия. В среднем это 50-80 градусов в зависимости от размеров и типа (вентилируемые или нет). При активном торможении температура на краю доходит до 180-200, в области суппорта 90, а ступицы – 80, на что указывают тесты, специально проведенные для гражданских автомобилей при городской эксплуатации.

https://vk.com/video_ext.php

В режиме спокойной езды разница не доходит до критических значений, чтобы начать искривлять металл. Для этого нужны большие температуры, которых можно достичь на автогонках по треку. Но ни каждый из нас будет гонять на своей машине на стоковых тормозах.

Негативный эффект может проявиться только после активного торможения, вследствие частого использования тормоза и резкого ускорения. И то, это в большей степени плохо повлияет не на повышенный износ тормозного диска, а на тормозную жидкость – она закипит.

Изогнутся они могут, только в случае очень активного торможения в течении длительного периода и критического уменьшения их толщины, если они сильно изношены.

Гидроудар

После экстренного использования тормозов и наезде на лужу, их может «повести», в худших случаях они лопнут. Изменение геометрии дисков будет характеризоваться «биением» на руле.

Если следовать этой логике, то ни в коем случае нельзя применять экстренное торможение во время дождя. Но производители тормозных элементов это тоже предусмотрели. Не может быть, чтобы они были настолько глупыми, чтобы не предвидеть подобные ситуации.

Экстренное торможение во время дождя допускается, но не частое – это никак не повлияет на износ тормозных дисков

Их продукция разрабатывается, тестируется и способна выдержать много кратное использование тормозов в ливень. Изменить свою геометрию тормозные диски могут только в случае большого износа, меньше допустимой толщины. Поэтому за этим параметром нужно внимательно следить.

Во-вторых, все элементы: диски, суппорта, колодки, ступица являются единым целым, то есть, через них происходит отведения тепла от места контакта трущихся поверхностей. Во время резкого торможения и последующего наезда на лужу, охлаждается все, происходит равномерное остывание.

Резкий перепад температур для изменения геометрии дисков должен произойти, если вы планомерно будите поливать их холодной водой. В большинстве случаев, они защищены от внешней среды кожухом, ступицей, суппортом, колесом. На них попадет незначительное количество влаги. Поэтому, ничего страшного не случится.

Использование ручного тормоза «под горку»

Это очередной миф, который запрещает использовать стояночный тормоз при стоянке на неровной поверхности. Тормозной диск получает повышенный износ из-за постоянного его контакта с колодками и желанием автомобиля покатится с горки. Тоже бред.

Чтобы начали работать сила трения на износ, машина должна быть в движении. А так как, ручник не дает ей сдвинуться с места, то она не движется и никакого пагубного влияния на диск или колодки не оказывает.

Вообще-то, он для этого предназначен. Если конечно он не отрегулирован, не исправен или задние тормозные колодки не плотно прилегают к диску вследствие критического износа и их нужно менять. Тогда да, этот миф имеет право на существование. Но в этом случае, машина не будет стоять на месте, ни о какой парковке с использованием ручного тормоза речи не может быть. Это просто опасно, автомобиль может скатиться.

Есть заблуждение, что нельзя оставлять машину на стоянке в луже под колесом. Это тоже приводит к повышенному износу. Это какой глубины должна она быть, чтобы частично или полностью накрыть тормозной диск? – Глупость.

Исправить дефекты или заменить?

Когда измерения выполнены и точный диагноз ясен, перед автовладельцем возникает вопрос – восстановить старое изделие или приобрести новое. Следует помнить, что можно диск подточить лишь при наличии остаточной толщины (от 22 миллиметров). Это актуально для вентилируемых дисков. Многие специалисты рекомендуют выполнять только замену. Однако если цена нового диска слишком высока, а запас толщины имеется, можно попытаться его восстановить.

От небольших буртиков и выемок можно избавиться проточкой на специальном оборудовании. Некоторые выполняют проточку даже напильником, но это ненадежно. Суть операции в том, что с каждой стороны диска снимают тонкий слой. Затем изделие получает идеально ровную поверхность.

Перед тем, как растачивать диск, следует решить причину, которая вызвала деформацию или буртики на поверхности. Иначе смысла в восстановлении нет. Среди причин неравномерного износа на первом месте находятся тормозные колодки. Если они низкого качества или неверно установлены, то легко могут повредить поверхность диска.

Как понять, что пора менять тормозные диски

Проблема:

Возможность обслуживания ротора зависит от его размеров и состояния. Решение об обслуживании или замене ротора может быть основано на неверной информации, приводящей к переоценке или недооценке его состояния.

Причина:

Размеры ротора определяют, можно ли его обработать, заменить или в некоторых случаях оставить его без обслуживания. Непонимание значения размеров, связанных с принятием этих решений, может привести к бесполезной обработке тормозного диска, или к установке нового ротора, когда старый ротор еще был исправен.

Решение:

Понимание всех критических размеров ротора позволит точно определить состояние диска. Вот описание важных размеров и толщин ротора:

  • Номинальная толщина — это толщина ротора в новом состоянии. Эта толщина обычно не используется ежедневно, но указана в большинстве книг спецификаций. У передних и задних дисков толщина отличается: первые толще (в среднем, 24-30 мм), чем вторые (в среднем, 9-12 мм).
  • Минимальная толщина восстановления — это минимальная толщина тормозного диска, при которой он может быть обработан при деформации и все еще возвращен в эксплуатацию. Средняя разница между номинальной и минимальной толщиной диска составляет от 1,2 до 1,5 см. Типичное различие между минимальной толщиной восстановления и непригодной толщиной диска составляет 0,38 см. Существует распространенный миф о том, что обычно называют одноразовыми тормозными дисками. Миф гласит, что большинство дисков на автомобилях последних моделей не имеют запаса толщины и не предназначены для механической обработки или ремонта. Это неправда. Опять же, в среднем, ротор обеспечивает до 0,15 см для обработки и ремонта.
  • Минимальная толщина тормозного диска — это толщина, при которой ротор должен быть заменен. Общее понимание минимальной толщины состоит в том, что это измерение, связанное с теплом. Обычно подразумевается, что если тормозной диск имеет толщину меньше 0,38 см, он не может рассеивать выделяемое тепло. Это неправильно. Минимальная толщина тормозного диска — это самая тонкая часть диска, которую может изнашивать ротор, чтобы при износе тормозных колодок поршень суппорта не выпадал из корпуса суппорта. Это не имеет ничего общего с теплом.

Ниже представлена таблица со средними значениями толщины нового диска, минимальной толщины и максимально допустимое биение диска:

Место установки диска Передние тормоза для автомобиля с двигателем: Задние тормоза для автомобиля с двигателем:
4 цилиндра 5 цилиндров 6 цилиндров 4 цилиндра 5 цилиндров 6 цилиндров
Толщина нового тормозного диска, мм 25 28 28 9 10 12
Минимальная толщина тормозного диска, мм 22,5 25,4 25,4 7,3 8,3 9,8
Максимально допустимое торцовое биение, мм 0,12 0,12 0,12 0,15 0,15 0,15

Таблица: Минимальная и допустимая толщина тормозного диска

Износ тормозного диска, причины износа

Можно выделить ряд симптомов изношенности тормозного диска:

  1. Если при торможении чувствуется биение рулевой колонки и вибрации по всей машине. Наиболее часто такие признаки можно увидеть при экстренном торможении. В этой ситуации необходимо произвести полную диагностику автомобиля, так как подобные проблемы способны возникать не только как следствие выхода из строя тормозов.
  2. Если торможение сопровождается посторонними звуками, преимущественно — писком. Однако это может свидетельствовать об износе тормозных колодок, а не дисков.

Не стоит медлить с заменой элемента, так как при продолжении ее использования, производитель может отказать вам в гарантийном обслуживании.

Кроме того, применение изношенных тормозных дисков способно привести к множеству отрицательных последствий. Например, при торможении водителем, между диском и колодкой возникает сила трения. Нагревшись до максимальной температуры, элемент может деформироваться, что повлечет за собой выход из строя всей тормозной системы.

Если толщина диска меньше, чем минимально допустимая, он способен терять свою прочность, что грозит расколом элемента. Такое явление можно увидеть только при торможении. Невозможность остановки в конкретной ситуации способно привести к катастрофическим последствиям.

Принцип работы тормозов довольно простой — когда автомобилист нажимает на педаль, давление меняется, с двух сторон тормозной диск зажимают колодки, что останавливает его вращение. С минуты зажатия и до полной остановки диска колодки создают вибрации с частотами, которые иногда могут совпадать по частотам, воспринимаемым человеческим ухом. А так как колесная арка по своей конструкции действует по принципу усилителя звука, то свист или скрип, который мы слышим, становится еще громче. На самом деле свист тормозов всегда присутствует, но не всегда мы его слышим, так как обычно его частота не воспринимается органами слуха человека.

Главной причиной износа тормозного диска, как уже было сказано выше, является стиль вождения автомобилиста. Тормозные диски и колодки подвержены огромным нагрузкам, так как практически гасят кинетическую энергию перемещаемого транспортного средства. Степень износа определяет не только пройденный километраж, но и езда по плохому дорожному покрытию. Кроме того, на износ тормозных дисков влияет еще несколько факторов, например, качество самих дисков. Стоит отметить, что средний срок эксплуатации тормозных дисков при оптимальной манере вождения составляет около 150 тысяч километров.

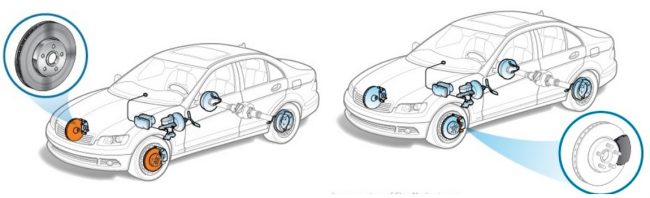

Дисковые тормоза

Дисковые тормоза являются более современными и эффективными, но требуют более частой замены тормозных колодок.

Признаки износа тормозных колодок

О важности хорошей работы тормозной системы можно говорить очень и очень много. В самой системе есть множество деталей, которые могут выйти из строя: вакуумный усилитель, трубопроводы и шланги, главный тормозной цилиндр и многое другое

Все это требует внимания и своевременного обслуживания, мы же пока поговорим исключительно об износе главных расходных комплектующих.

Биение при резком торможении. На изношенных тормозных колодках видно, что процесс износа происходит неравномерно. Изношенная тормозная колодка шумит, а при резком торможении по всему кузову расходятся ощутимые вибрации

Конечно, подобное поведение тормозной системы может проявляться и при износе тормозного диска, поэтому важно провести диагностику всех элементов. Износ тормозных дисков более подробно описан ниже

Неадекватная реакция автомобиля на торможении. Только что установленные тормозные колодки требуют небольшой притирки, чтобы они полностью прилегали к тормозным дискам и обеспечивали максимально эффективное торможение. С новыми колодками процесс торможения предсказуемый, а вот с изношенными торможение может происходить слабо или излишне резко. В первом случае не хватает тормозного усилия из-за слишком тонких колодок, во втором колодки стерлись полностью, поэтому происходит соприкосновение тормозного диска и суппорта — это приводит к трению металла о металл.

Металлическая стружка в тормозной пыли на колесных дисках. Образование пыли от колодок на колпаке колеса — это нормально, если в пыли нет никаких металлических примесей. А вот небольшие вкрапления металлической стружки — это явный признак того, что пора менять колодки, так как она царапает диск. Отметим, что данный метод контроля износа тормозов не подходит для вентилируемых тормозов и при использовании легкосплавных колесных дисков.

Определяем уровень износа:

Чтобы точно определить износ лучше всего использовать визуальный осмотр. Это долго, требует снятия всех колес, но дает четкий ответ на вопрос: пора менять тормозные колодки или нет. Осмотр можно произвести через специальное отверстие в суппорте. Современные автомобили имеют специальные датчики, которые вовремя оповестят водителя о грядущей смене колодок. Обычно сигнальная лампочка срабатывает немного заранее. Также могут использоваться простые и эффективные механические индикаторы износа. Оптимально задумываться о смене тормозных колодок тогда, когда их толщина сократиться в два раза или дойдет до рекомендуемого производителем уровня.

Признаки износа тормозного диска

Тормозная колодка является главным «расходником» в дисковой систем тормозов, но это не значит, что тормозной диск прослужит вечно. Он точно также стирается со временем, хотя этот процесс и может происходить многие годы.

Определить износ тормозного диска можно по поведению автомобиля во время торможения:

  • Вибрации на руле и кузове автомобиля;
  • Скрежет спереди, в зоне передних колес;
  • Рывки;
  • Посторонние шумы.

А также при визуальном осмотре:

  • Искривление тормозного диска;
  • Наличие заметных выемок;
  • Наличие трещин.

Причины износа тормозных дисков могут быть самые разные. Самое банальное — это долгий срок службы, когда диск равномерно изнашивается и постепенно начинает крошиться и разрушаться по краям из-за очень маленькой остаточной толщины. Диск может стачиваться неравномерно, если вовремя не заменить тормозные колодки. Тогда металлические элементы колодки и суппорта начинают касаться во время торможений и оставлять глубокие борозды на диске.

Диск может искривится из-за неправильной эксплуатации автомобиля. Самая распространенная причина — это перегрев тормозного диска в следствии долгих и интенсивных торможений. Яркий пример — затяжные спуски, которые начинающие водители проезжают «на тормозах» и допускают перегрев дисков.

Определяем уровень износа:

  • Снимаем колесо;
  • Замеряем толщину диска.

Допускается износ тормозного диска не более, чем на 2-3 мм по сравнению с новым. Для тормозных систем разных автомобилей оптимальная толщина нового диска разная. Конкретные значения допустимого износа указываются на самом диске в цифрах и могут дублироваться специальными канавками, которые наглядно показывают предельный износ.

Признаки износа

Отвечая на вопрос: «как часто менять тормозные колодки?» необходимо для начала рассмотреть признаки, по которым определяется предельный износ колодок. От того, насколько они стерты или пришли в негодность зависит частота замены. Определить предельный износ тормозных колодок можно по различным косвенным признакам. Необходимо лишь правильно интерпретировать и не игнорировать их. Симптомами износа тормозных колодок являются:

Увеличение тормозного пути

То есть, ввиду того, что фрикционный материал максимально стерт, а соприкосновение колодки с диском происходит за счет металлического основания, то и коэффициент торможения снижается, увеличивая длину тормозного пути.

Нарушение прямолинейности во время торможения

Это возможно при неравномерном износе тормозных колодок и неправильной работе суппорта, при котором один из дисков зажимается сильнее.

Снижение жесткости тормозной педали и увеличение ее хода

Еще один признак неисправности тормозной системы, в том числе износа тормозных колодок. Кроме того, если вы нажали на педаль тормоза, а она не вернулась в обратное положение, то это говорит о том, что колодки стерлись полностью, а сама она из-за высокой температуры пригорела к диску.

Положение исправит только ремонт с заменой диска и колодок.

Снижение уровня тормозной жидкости

Ввиду того, что при износе накладок ширина колодки уменьшается — поршням суппорта приходится при торможении выдвигаться дальше, что уменьшает уровень тормозной жидкости в бачке.

Появление скрипа и скрежета

Этот признак износа появляется тогда, когда фрикционный материал стирается полностью, а торможение происходит за счет металлического основания колодки.

Появление темного налета или пыли на колесных дисках

Темная угольная пыль – признак истирания фрикционного материала

Металлическая пыль – признак стирания тормозного диска основанием изношенной тормозной колодки.При возникновении подобных признаков стоит обратить внимание на тормозные колодки и их состояние. Ведь при их критической изношенности могут возникнуть более серьезные проблемы в виде заклинивания тормозных колодок и разрушения ступичных узлов

Кроме того, современные автомобили комплектуются специальными электронными датчиками, показывающими состояние колодок и уровень их изношенности. После того, как накладка сотрется до критического уровня на панели загорится лампочка. В механических датчиках в подобных условиях будет слышен металлический скрип и скрежет, который издает пластина, закрепленная за основание колодки, которая при стирании накладки до минимального значения начинает соприкасаться с тормозным диском. Это явный признак того, что пора менять колодки.

Еще одним способом определения уровня износа колодок является их визуальный осмотр. Если фрикционный слой истерт и ширина его составляет менее 5 мм, то такую колодку необходимо менять. Критической толщиной накладки считается 1,5 – 2 мм. Наличие на колодке маслянистой жидкости и ее неравномерный, заметный глазу, износ также являются основанием для замены.

Таким образом, ответ на вопрос «через сколько менять тормозные колодки?» прост. При первом возникновении вышеописанных признаков. А вообще не желательно доводить износ накладок колодки до уровня меньше 5 — 6 мм, так как это может привести к износу тормозных дисков, течи тормозных цилиндров и полному отсутствию тормоза автомобиля.

Критерии выбора хороших дисков

Существуют два вида тормозов: дисковые и барабанные.

Достоинства дисковых ТД:

  • стабильно работают даже после попадания грязи и влаги;
  • успешно переносят перепады температуры;
  • хорошо охлаждаются;
  • имеют минимальные размеры;
  • не требовательные в обслуживании.

Тормоза с применением барабана имеют следующие преимущества:

  • низкая стоимость;
  • большая эффективность торможения.

На какие характеристики тормозных дисков нужно смотреть:

  • Класс износостойкости. Он должен совпадать с классом колодки. Не следует брать менее износостойкие модели, так как более прочная колодка приведет к быстрому выходу из строя тормозных дисков. В это же время более устойчивый к износу диск вызовет преждевременную поломку колодки.
  • Диаметр. Чем крупнее размер диска, тем больше способность к отводу тепла и меньший риск перегрева. Однако следует помнить, что у всех автомобилей есть ограничение по диаметру тормозных дисков.
  • Толщина. Толстый диск более прочный, а также имеет лучшие показатели теплоотдачи. Он без нарушения целостности может выдерживать высокие температуры.
  • Тип модели. Вентилируемые варианты являются самыми распространенными, т.к. они долговечны. Барабанные аналоги более простые и дешевые. Они служат довольно-таки долго. Их часто ставят на недорогие автомобили. Перфорированные диски имеют высокую цену и быстро изнашиваются. Из-за хорошей эффективности применяются в спортивном и активном вождении.
  • Крепежные размеры. На это влияет высота ступицы, диаметр, число, положение и габариты отверстий для крепления. Геометрия ТД у разных автомобилей сильно отличается. Следует посмотреть указанные параметры в технических характеристиках машины.
  • Цена. Модели эконом-класса (невентилируемые, цельные) подходят для размеренного вождения, которое не подразумевает частое торможение или высокую скорость движения. Дорогие варианты с насечками или перфорацией и особыми металлическими сплавами предназначаются для экстремальных условий езды.

Как самостоятельно определить износ тормозных дисков

  • Устанавливаем машину в периметр ремонтной зоны. Домкратим, снимаем колесо, предварительно активировав стояночный тормоз;
  • Проводим дефектовку тормозного суппорта, осматриваем на предмет наличия трещин, сколов, коррозии;
  • Проверяем целостность магистрали подачи жидкости, резиновых пыльников, манжеты;
  • Штангенциркулем замеряем фактическую толщину диска. Сопоставляем полученные данные с параметрами, указанными в инструкции по эксплуатации.

Принимаем окончательное решение о целесообразности проточки, замены новым диском.

Также на необходимость профилактики укажет следующее:

  • увеличение тормозного пути;
  • прикладывание усилия при нажатии на педаль тормоза;
  • остановка сопровождается скрипом, скрежетом в области передней оси;
  • из расширительного бачка главного цилиндра систематически уходит жидкость;
  • педаль тормоза вибрирует при нажатии.

В условиях автосервиса процесс выглядит аналогичным образом. За исключением незначительных дополнений.
