Как самостоятельно отключить иммобилайзер ваз-2115

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

  • назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
  • при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
  • в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
  • блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
  • произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

  • снимаем разъем с данного противоугонного устройства;
  • ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

  1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
  2. Снять разъем сигнальных проводов с ЭБУ.
  3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
  4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
  5. Зачистить концы обрезанных проводов контактов.
  6. Скрутить концы обрезанных проводов.
  7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
  8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

  • специальное программное обеспечение;
  • компьютер;
  • паяльный фен или паяльная станция;
  • микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

  1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
  2. Открываем заднюю крышку ЭБУ.
  3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
  4. Выпаиваем старую микросхему.
  5. Выбираем один из вариантов следующего шага:
    • или впаиваем новую микросхему;
    • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
  6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
  7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

  1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
  2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

как отключить иммобилайзер АПС-4 с помощью красного ключа на ваз 2115

если это вожможно если нет то как его вырубить совсем. экспериментировать что то не хочу думаю метод научного тыка тут не поможет

Посмотри в книжке по обслуживанию.В старых всё было описано , а в новых этого нет.Спроси у кого машина до 2003 г.

втом то и дело что иммобилизаторы не активируют и книжек нет у знакомых . а я купил уже с активным и не книжки ни чего нет. нашол в инете но там слишком заумно самому не сделать там надо перепрагроммировать что то, а что я так и непонял

Вот нашел в инете но по нормальному так перепрошивать збу надо имхо.По краней мере, для тех у кого АПС-4 иммобилайзер отключается элементарно. Отрезаете Сине-красный провод, только так, чтобы остался хвостик провода от разъёма иммобилайзера. Этот отрезок провода прикручиваете к красному на этом же разъёме. Иммо запросит активацию. Считаете ключ. Более он вас не будет беспокоить не зависимо от состояния авто. Уже два года использую это схему и никаких проблем. Но чёрный ключ Иммо, на всякий случай, храню в бардочке.

Практически все новые автомобили оснащаются иммобилайзерами. Эти электронные девайсы позволяют предотвратить угон автотранспортного средства путем отключения «жизненно» необходимых систем машины. Как только злоумышленник проникнет в авто, он попытается завести двигатель и уехать. Иммобилайзер либо не позволит этого сделать вообще, либо угонщик сможет отъехать на несколько сот метров, после чего подача топлива прекратится, а мотор заглохнет.

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали производить, а вторые пользуются большой популярностью у автовладельцев. Тем не менее, порой иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марке. Дело в том, в детище отечественного автопрома частенько происходят проблемы связанные именно с электроникой и различными девайсами. Рассмотрим основные причины отключения иммобилайзера.

Где на ВАЗ-2114 стоит иммобилайзер: фото где он находится

Смысл работы иммобилайзера заключается в том, чтобы предотвратить любые несанкционированные попытки доступа к управлению транспортным средством. Место, где стоит иммобилайзер на ВАЗ-2114 располагается в панели приборов, со стороны замка зажигания, над блоком управления двигателем.

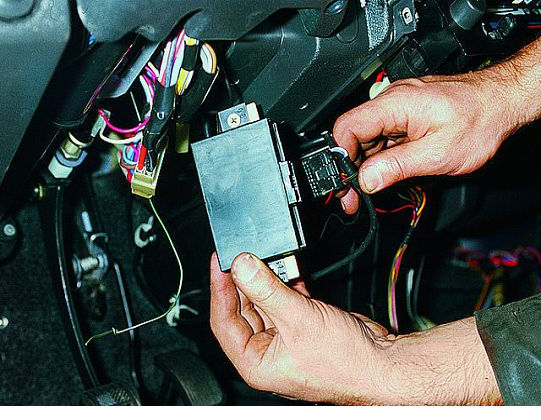

Месторасположение имообилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 на автомобиле

Дело в том, что тольяттинские конструкторы, создававшие «четырку» поиздевались над потребителем, установив ЭБУ и иммобилайзер под патрубками системы отопителя автомобиля. Таким образом при нарушении герметичности системы, их обязательно заливает антифризом.

Что это такое иммобилайзер и почему его ругают?

С начала 2000-х годов на все инжекторные двигатели тольяттинского производства устанавливается автомобильная противоугонная система (АПС).

Изначально, на первые «десятки» ставились АПС–4, вскоре их заменили на более современные АПС–6.

По другому штатная противоугонка называется иммобилайзер.

Смысл работы системы заключается в следующем: попытка угнать автомобиль закончится ничем. Злоумышленник не сможет завести двигатель, а если всё-таки запустит, то проехав несколько сот метров прекратится подача топлива и двигатель заглохнет.

Идея хорошая, но существует целый ряд проблем, возникающих при его эксплуатации:

  • Сбой программного обеспечения. Электроника не видит обновление информации, подаваемой ключом зажигания или не признает его. Были случаи когда, остановившись и заглушив двигатель запустить его уже не удавалось.
  • Блокировка двигателя из-за разряженного аккумулятора. Оставив автомобиль зимой на парковке на несколько дней, можно нечаянно активировать систему.
  • Серьёзные проблемы при подключении сигнализации с автозапуском.
  • Поломка, замыкание контактов из-за неудачного расположения.

Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с не подключенным блоком, болтающимся внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остаётся фактом.

Диагностика неисправностей

В случае когда, автомобиль с активным иммобилайзером не выходит на связь с компьютером нужно знать следующее: K–Line провод соединяет диагностический разъём и АПС. Только потом питание попадает в электронный блок управления.

В случае неисправности нужно удостовериться в подключении системы к нужному разъёму. При положительном результате можно попробовать отсоединить его и перемкнуть между собой 9-й и 18-й контакты.

Получится прямое соединение ЭБУ и диагностического разъёма, в обход противоугонной системы.

При неисправностях, связанных с работой иммобилайзера нужно учитывать то, что это сложное электронное устройство. Поэтому, для устранения его неисправности, рекомендуется обратиться к профессиональному автоэлектрику.

Важно! При поломках, связанных с его работой необходимо знать, что восстановить функционирование после вмешательства неумелых рук бывает затруднительно, а в некоторых случаях вовсе – невозможно

Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 шло в комплекте с иммоблайзером АПС-4

Решая, деактивировать ли иммобилайзер или нет, нужно знать следующее. АПС-6 или 4 хоть и имеет ряд существенных недостатков, но он реально противодействует хулиганам, которые могут решить покататься на машине, стоящей возле подъезда. Сигнализация не глушит двигатель и топливную систему.

Противоугонная система 6-й серии наоборот, отключает питание топливных форсунок (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать его после очередного глюка или нет. Но по крайней мере, если и решат угнать автомобиль, то для этого потребуется собственный ЭБУ, голыми руками автомобиль уже не возьмёшь.

Видео деактивации иммобилайзера

Важно! При самостоятельном разборе иммобилайзера, уделите внимание на маркировку его плат. Дело в том, что в корпусе от АПС – 4 может находится плата от 6 — й серии. Это ещё одна, очередная злая шутка от автоваза

Это ещё одна, очередная злая шутка от автоваза.

Как обойти иммобилайзер на Ваз?

Если проблема не доведена до критического состояния, а машина пока на ходу, можно прибегнуть к ряду хитростей.

Разъем иммобилайзера

Отечественные автомобилисты следующим образом справляются с критическими ситуациями:

  1. Если вы предусмотрительный водитель установите альтернативное иммо – это специальный модуль обхода иммобилайзера в критической ситуации. Это два небольших приемо-передающих устройства, подключаемых параллельно с защитным устройством к ЭБУ и системе зажигания. В случае блокировки машины стандартной системой, у вас под рукой будет механизм, способный запустить транспорт, вопреки установленным запретам. Единственный минус – вам придется дополнительно раскошелиться на электрическое зажигание.
  2. Если вы потеряли ключ и боитесь потерять второй – разберите оставшийся. Главное аккуратно вынуть чип и не повредить его, после этого его можно посадить на клей возле зажигания. Существенный минус решения – машина будет заводиться любым ключом.

Если указанные варианты вам не подходят, то придется подойти к проблеме со всей ответственностью и отключать иммобилайзер 2114 вручную.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

  • снимаем разъем с данного противоугонного устройства;
  • ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

  1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
  2. Снять разъем сигнальных проводов с ЭБУ.
  3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
  4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
  5. Зачистить концы обрезанных проводов контактов.
  6. Скрутить концы обрезанных проводов.
  7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
  8. Установить разъемы на прежние места.
  • специальное программное обеспечение;
  • компьютер;
  • паяльный фен или паяльная станция;
  • микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

  1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
  2. Открываем заднюю крышку ЭБУ.
  3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
  4. Выпаиваем старую микросхему.
  5. Выбираем один из вариантов следующего шага:
  6. или впаиваем новую микросхему;
  7. или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
  8. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
  9. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Специалисты рекомендуют обратить внимание на несколько нюансов:

  1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
  2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Демонтаж модуля АПС

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

К сигнализации подключают обходчик иммобилайзера, а внутрь корпуса обходчика помещают чип-ключ;

Еще можно перевести иммобилайзер в режим сервиса, но в модулях АПС-6, в отличие от АПС-4, эта возможность заблокирована;

Наконец, от штатной защиты можно избавиться полностью, но для этого потребуется обнулить EEPROM ЭБУ.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Обнуление EEPROM в контроллере BOSCH

Давайте посмотрим, как выглядит плата контроллера снизу:

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Программатор для EEPROM 24C02

Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт);

Общий провод, то есть «массу» подключают к 19-му контакту;

Подключают контакт B программатора к отводу 5;

Подключают контакт C программатора к отводу 6;

В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»;

Ожидают несколько минут.

Распайка главного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.

Интерфейс программы Combiset

Как «отвязывают» контроллеры «Январь»

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Переходник и схема подключения ЭБУ

Самодельный переходник работает на скорости 38 КБит/с. Выбирайте это значение в программе Flashecu (www.nppnts.ru).

Порядок очистки EEPROM будет следующим:

Выполните все подключения согласно схеме;

Замкните контакты выключателя S1;

Подождите 5 секунд;

Задействуйте выключатель S2;

В интерфейсе программы нажмите кнопку «Очистить EEPROM».

Схема разъема ЭБУ приведена в предыдущей главе. Она одинакова для всех ЭБУ ВАЗ, снабженных 55-ю клеммами. Интерфейс программы, в свою очередь, выглядит так:

Скиншот окна программы Flashecu

Процедура стирания занимает несколько минут.

Общий совет для всех

Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:

Интерьер четырнадцатой модели

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

С АКБ снимают клемму «минус»;

Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком;

В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

От клемм 9 и 18 провода отрезают;

Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

Управление задними фарами ПТФ;

Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.

Возможные проблемы

На ВАЗ-2114 иммобилайзер способен иногда блокировать работу ДВС без видимых причин, так, что даже запуск его повторно невозможно произвести. Это связано с конструктивной особенностью системы, которая на основе кода основного ключа, дает команду на запуск ДВС.

Проблемы с запуском ДВС начинаются тогда, когда противоугонная система перестает воспринимать код. В этом случае блокировка работы мотора транспортного средства производится блоком управления двигателем.

Чтобы устранить проблему противоугонной системы, применяют стенды диагностики, ноутбук или персональный компьютер.

Отмечены случаи, когда противоугонное устройство давало сбой из-за сигналов электромагнитных полей, в т.ч. и от помех работы мобильного телефона.

Разрешение проблем

Что делать, если иммобилайзер заблокировал запуск двигателя? В первую очередь убедитесь, что сам по себе он функционирует нормально – индикатор на приборной панели (если он есть) указывает на то, что код чипа не распознан. Если же индикатор при включении зажигания «не подает признаков жизни», то скорее стоит начать с проверки электрики – возможно, вылетел предохранитель на участке цепи, где запитан блок иммобилайзера.

Не распознаваемый системой ключ перепропишите – это решает проблемы. Однако существуют два способа программирования иммобилайзера. В первом случае, применяющемся на большинстве иномарок, программирование кодов ключей осуществляется дилерским диагностическим сканером, через внутреннюю сеть (запрос идет на серверы завода-изготовителя). За один раз прописывается весь комплект ключей, так как в начале процедуры обучения данные о ранее прописанных ключах из памяти стираются. Так что сам владелец ничего сделать с иммобилайзером не может:он обращается к официальному дилеру своей марки или в фирму, специализирующуюся на подобных работах. Собственно говоря, существование универсальных приборов для обучения иммобилайзеров и «играет на руку» угонщикам. И к выбору компании, предлагающей услуги по обучению иммобилайзеров, стоит подойти внимательнее – владелец автомобиля не проконтролирует, сколько ключей пропишут на самом деле, может обнаружиться и «лишний» на будущее.

Второй способ обучения иммобилайзера предполагает наличие в комплекте мастер-ключа, используемого для программирования остальных. Это позволяет владельцу самому выполнять обучение иммобилайзера, но только в том случае, если распознается сам мастер-ключ. Подобный механизм обучения имеет, например, прекрасно знакомый владельцам ВАЗов, начиная с «Калины», блок АПС-6.

Вас также заинтересует:

Для программирования «рабочих» ключей с помощью обучающего на блоке АПС-6 надо:

  1. Закрыв двери, включить зажигание обучающим ключом.
  2. Выждать не менее 6 секунд, затем выключить зажигание. Индикатор иммобилайзера перейдёт в режим моргания с высокой частотой, указывая на начало процедуры обучения.
  3. Вставить прописываемый ключ в замок и включить зажигание. Сделайте это, пока индикатор иммобилайзера не погас. Зуммер подаст три звуковых сигнала, указывая, что чип в ключе распознан и считан. Если индикатор гаснет, а звуковых сигналов нет, это означает либо то, что зажигание включено слишком поздно (повторите шаг 1 и далее), либо то, что иммобилайзер неисправен.
  4. Подождать, пока не прозвучат еще два сигнала. Это подтверждает, что код ключа записан в память контроллера.
  5. Повторить шаги 3 и 4 для остальных ключей.
  6. После выключения зажигания последним прописываемым ключом с паузой не более 6 секунд нужно снова вставить в замок обучающий ключ и включить зажигание. Сначала прозвучат три писка зуммера, затем – еще два.
  7. Выключить зажигание, но не вынимать ключ из замка, пока не раздастся одиночный сигнал. Частота моргания индикатора иммобилайзера увеличивается. Если нет, вернитесь к шагу 1 и попробуйте заново. Вторичная ошибка однозначно укажет на то, что обучение с этим мастер-ключом невозможно. Поэтому обращайтесь в сервис.
  8. Когда раздастся одиночный сигнал, нужно быстро включить зажигание. Зуммер подаст тройной сигнал, а индикатор иммобилайзера погаснет. Через 2-3 секунды зажигание выключите. Автомобиль отреагирует морганием аварийной сигнализации и звуковым сигналом.
  9. Вынуть обучающий ключ. Перед тем, как проверить работу прописанного ключа, подождите как минимум 10 секунд.

Процедура выглядит сложно, но зато это гарантирует, что пользователь не сможет случайно запустить переобучение при простом использовании мастер-ключа для включения зажигания.

В некоторых системах без мастер-ключа производитель предусматривает аварийные пин-коды для программирования ключей. На старых Renault пин-код высчитывают через программу Trantir по шифру, который нанесен внутри корпуса ключа, на Kia/Hyundai до 2007 года выпуска определяется по последним цифрам VIN даже без специальных программ (онлайн-сервисы), и так далее. Сам ввод кода выполняется и штатными средствами автомобиля (у Renault внутрисалонной кнопкой блокировки дверей) и через диагностический разъем. В этом случае придется купить адаптер, для старых автомобилей недорогих устройств типа VAG K-Line c Aliexpress. Нужный софт найдёте в Интернете. На уже упомянутых Kia/Hyundai используется программа Cascade, в которой процесс обучения иммобилайзера интерактивен и вынесен в соответствующий пункт меню.

Отключаем иммобилайзер на ВАЗ-2114 своими руками

Чтобы отключить иммобилайзер ВАЗ 2114, необходимо придерживаться ряда правил:

  • перед отключением системы выньте разъем защиты;
  • нужно быть предельно внимательным, чтобы система не распознала отключение как несанкционированный доступ.


Вариант расположения иммобилайзера

Есть два алгоритма выполнения демонтажа прибора с машины. 1. Обрезка контактов:

  • находим блок управления рядом с магнитолой или там где вы его спрятали;
  • снимаем разъем с блока и находим девятый и восемнадцатый контакты (всего их 20);
  • режем контакты, изолируем концы и демонтируем иммобилайзер;
  • ставим перемычку между ЭБУ и колодкой диагностики, что восстановит связь K-line;
  • соединяем обрезанные провода и возвращаем разъем на место.


Отключение иммобилайзера

2. Собственноручная перепрошивка:

  • берем компьютер, пакет программ, паяльник и программатор;
  • разбираем ЭБУ и подключаем программатор к контроллеру;
  • считываем BIN файл прошивки и информация с EEPROM и сохраняем информацию в надежное место;
  • устанавливаем чистую, предварительно скачанную, EEPROM;
  • собираем устройство, если ПЗУ была запаяна, вам пригодится паяльник, если нет – вам повезло и все будет быстрее. Как альтернативу паяльнику можно применить COMBISET, она автоматически очищает EEPROM, оставляя чистую заводскую прошивку.

Видео «Наглядная инструкция по отключению иммо своими руками»

Как сделать все правильно и не допустить ошибок — узнайте из ролика ниже (автор — канал KV Avtoservis).

Всем привет. В тексте я буду упоминать аббревиатуру ЭБУ – электронный блок управления. Часто их называют «мозгами». Я не буду рассказывать, что такое иммобилайзер, об этом написано в предыдущем посте, пойдем сразу к делу. Сегодня я расскажу про иммобилайзеры АПС-4 и АПС-6. Аббревиатура АПС обозначает: Автомобильная Противоугонная Система. Начнем с АПС-4. АПС-4 ставился на ранние ВАЗы где то до 2007го года. Десятки, зубила и т.д. Работает с ЭБУ MP7.0, M1.5.4(Бош) и Январь-5. НЕ ставился на приоры, калины, шнивы. На них был АПС-6 про него читайте ниже. На классику иммо вообще не ставился. Из конструктивных особенностей – ключ иммо находится не в ключе зажигания, а отдельным брелком, который надо поднести для считывания к специальному месту на панели. Кстати есть не мало статей в интернете, где люди переделывали этот брелок и встраивали его в ключ, перематывая антенну на замок зажигания. Вот так выглядит АПС-4 и брелки для него:

Иммо на ВАЗы стали ставить с момента начала выпуска инжекторных авто, но тут был небольшой ляпсус: когда начали делать инжектора, оказалось что иммобилайзеров всем не хватает. Я не знаю, почему так получилось. Или завод не справлялся, или экономили, но среди первых авто были машины как снабженные иммобилайзером, так и без него, хотя вся проводка под него была – не было только самого блока. Из-за этого возникла дилемма – что делать то? Решение было гениальным – решили поставлять автомобили с иммоблайзером, но не включенным в ЭБУ автомобиля. То есть коробочка просто болталась в проводке, пока новый хозяин не решит его активировать. Соответственно если не было иммо – не было и проблем. Вот пример, как активировать иммобилайзер, взятый из инструкции к блок АПС-4:

• Включить зажигание, загорается светодиод АПС • Поднести красный ключ • Выключить зажигание не убирая красный ключ. • Короткий писк. Светодиод АПС должен начать мигать. • Поднести 1 черный ключ. • Писк. Светодиод гаснет на время. • Поднести 2 черный ключ. • Писк. Светодиод гаснет на время. • Поднести красный ключ. • Писк. Светодиод загорается. • Включить зажигание. • Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.) • Выключить зажигание.

После активации иммобилайзера в памяти ЭБУ автомобиля прописывался код и дальше с ним работает. Замечу, что ЭБУ, не получив добро на запуск от иммо, отключал не форсунки, а бензонасос и управление зажиганием. Следующий ляпсус был в том, что если на машине с активированным иммо поставить мозги от машины с не активированным иммо, то машина заведется… Если кто захочет узнать, активирован ли у него иммо, то вот выдержка из мануала (относится только к АПС-4): Процедура обучения иммобилизатора возложена на дилеров, но к сожалению далеко не все из них выполняют эту процедуру. Поэтому для дальнейших действий необходимо уметь определять состояние иммобилизатора чистое или обученное. Это можно определить по времени включения светодиода в дежурном состоянии. Иммобилизатор находится в дежурном состоянии (зажигание выключено, дверь водителя закрыта) после погасания плафона подсветки салона. В этом состоянии светодиод мигает раз в 2,5 секунды, но если иммобилизатор чистый, то время включенного состояния светодиода 0,5 сек., а если обученный — 0,1 сек.

АПС-6. Блок АПС-4 ставится на ВАЗы, свежее 2004го года. К ним относятся приоры, шевроле нивы, калины, гранты. Конструктивно иммо существенно отличается от АПС-4. В АПС-6 встроили модуль управления салонным освещением (вежливая подсветка, плавное включение света), управление задними противотуманными фонарями и модуль управления стеклоподъемниками. Так же новый иммо может управляться и диагностироваться по k-line. Считыватель блока АПС-6 встроен в замок зажигания (как в иномарках), а чип находится непосредственно в ключе. Внешне блоки идентичны, иногда даже АПС-6 ставились в корпус от АПС-4. Вот на фото представлен блок АПС-6 с нивы вместе с ЭБУ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
