Почему постоянно горит лампа зарядки аккумулятора

Необходимость регулятора напряжения

В каждом генераторе имеется две обязательные обмотки: на статоре и на роторе. Обмоткой возбуждения служит роторная, ведь именно от движущегося магнитного поля генерируется электроэнергия. Для образования магнитного поля потребуется на роторные витки подать напряжение.

Установленный регулятор напряжения в цепи питания обмотки возбуждения выполняет свою миссию, хотя на первый взгляд может показаться, что он нужнее для стационарной части. Однако от величины магнитного поля зависит напряжение на выходе. В такой ситуации можно стабилизировать питание в цепи роторной обмотки и этим избавиться от возможных выходных колебаний.

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка. Отсоедините датчик положения КВ (например, на 21213,21214)

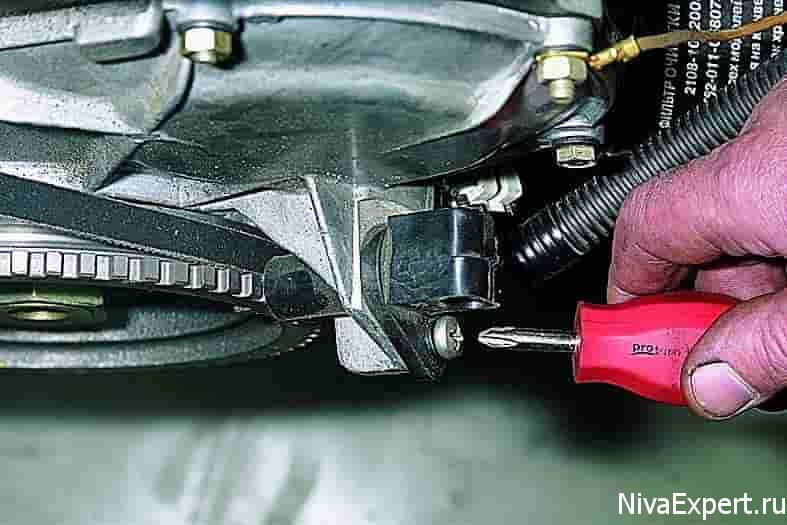

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.
Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.
Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, а при пробое внутри регулятора – светится даже при увеличении напряжения выше 14 В.
Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ.
На схеме цифрами обозначены диоды:
1. Положительные

2. Отрицательные

3. Дополнительные.

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить.
Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Как определить, что есть неисправность?

При каждом включении зажигания загораются все индикаторы на панели приборов, так происходит самодиагностика систем

Во время этого процесса необходимо обратить внимание, что лампы всех индикаторов исправны. Основная часть индикаторов после самодиагностики гаснет и остается гореть только несколько ламп

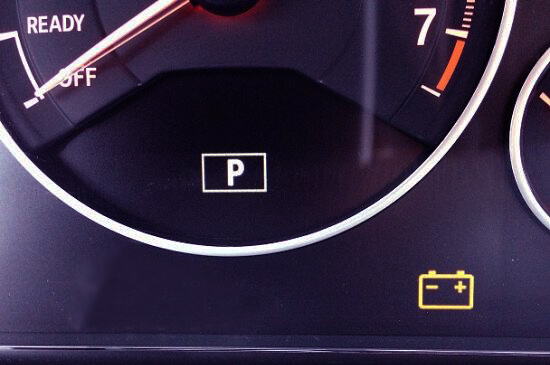

Среди них обязательно должен загореться красный значок аккумуляторной батареи. Так и должно быть, пока нет причин для беспокойства. Горящий значок показывает, что в данный момент генератор не заряжает батарею.

Горящий значок показывает, что в данный момент генератор не заряжает батарею

Теперь запустим двигатель. Сразу после этого горящий значок аккумуляторной батареи должен погаснуть, что свидетельствует о том, что генератор заработал и стал заряжать аккумуляторную батарею. Совсем другая ситуация, если индикатор не погас или он внезапно загорелся при работающем двигателе.

Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Диагностика

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

• без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
• под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Важно!
Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.

Проверку под нагрузкой следует выполнять аккуратно, соблюдая технику безопасности: во время включения зажигания не прикасаться голыми руками к силовому выводу и кабелю. Показания мультиметра снимают дважды: во время запуска двигателя, и спустя 20-30 секунд. При пуске двигателя силовой ток может достигать пиковой отметки до 670 Ампер в зависимости от мощности агрегата. Аккумулятор отдаёт значительную часть энергии на стартер для первичного проворота коленчатого вала – в этот момент показатель напряжение на клеммах падает. Нормой считается значение в 8-9 В, если падение во время пуска критическое и доходит до 6 В, то батарея полностью неисправна.

После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».

Сгоревший предохранитель в монтажном блоке диагностируют по состоянию плавкой перемычки. Для того, чтобы определить какой из них отвечает за лампочку индикатора АКБ, нужно воспользоваться электросхемой в техническом описании автомобиля (расположение отличается в зависимости от марки силового агрегата). Предохранитель включён в общую цепь и контролирует несколько потребителей: вся индикация на приборной панели, подсветка прикуривателя, свет в салоне. Обычно это гнездо F3, номиналом в 10 Ампер.

Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

Неисправное реле в монтажном блоке тестируют на вольтаж при включённой бортовой сети. Напряжение на выводе реле должно быть не менее 9 Вольт.

Диодный мост и реле-регулятор напряжения генератора проверяют на запущенном двигателе: на холостом ходу доводят обороты агрегата до 4000 об/мин и делают замер напряжения мультиметром на выводах ротора. Если показатель находится на отметке около 14,5 Вольт, то узлы генератора исправны.

Часто причиной отсутствия индикации АКБ бывает незначительная причина: перегоревшая лампочка или плохо закреплённый в гнезде предохранитель. Для устранения нарушения достаточно пошевелить выпавший предохранитель и поставить его на место в гнезде до упора.

Если вышедший из строя элемент не установлен и контрольная лампочка не загорается, то проводят компьютерную диагностику, снимая коды ошибок в ЭСУД. Для этого используют разъём ODB-2 (под рулевой колонкой), компьютер или ноутбук с установленной программой, либо специальный сканнер. Все ошибки заносятся системой в журнал памяти ЭБУ (электронного блока-контроллера), структура кодов дана в техническом описании автомобиля – на всех моделях они разные. С помощью сканнера или ноутбука расшифровывают системную ошибку и устанавливают причину сбоя. Такой метод диагностики даёт полную картину о состоянии всех узлов за всё время их эксплуатации.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Про лампочку аккумулятора

Лампочку аккумулятора правильнее называть индикатором работы генератора. При его загорании после половины оборота ключа зажигания, можно сделать вывод, что всё в порядке. Однако если лампочка загорается в ходе движения машины, явно генератор не работает, а бортовая сеть питается от АКБ. Если такое происходит, то это повод заехать в ближайший автосервис.

Таким образом, индикатор должен загораться, как только водитель поворачивает ключ в замке зажигания на пол-оборота и тухнуть, как только запускается двигатель.

Но бывает и так, что лампочка не горит при включённом зажигании и отключённом двигателе. Из-за чего такое происходит, узнайте ниже.

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод , встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

О каких неисправностях в работе машины свидетельствует индикатор АКБ

Рассмотрим основные неисправности в работе АКБ и их причины на примере генератора ВАЗ. Если лампочка:

• горит постоянно — нет зарядки (неисправность генератора);
• загорается при включении поворотников (плохой контакт в электропроводке приборной панели);
• горит вполнакала (проводка генератора, сам генератор);
• горит на холостых оборотах, при понижении оборотов, при повышении оборотов (генератор, электропроводка);
• моргает (генератор, электропроводка);
• загорается на холодном двигателе (генератор, ремень);
• загорается при включении фар (генератор, электропроводка);
• при выключенном зажигании (электропроводка);
• зарядка идёт, а лампочка горит (генератор).

ВАЗ 2110 горит лампа аккумулятора

Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.

Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.

А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.

В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»

А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить

Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.

Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды

Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.

Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.

Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.

Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.

Читайте так-же, другие обзоры

Замена втулок стартера ВАЗ 2109

Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.

Плохо крутит или не крутит стартер ВАЗ 2109

Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Плохой контакт на клеммах аккумулятора

Проверьте состояние выводов АКБ и контактных проводов батареи. Нередки случаи, когда в этих местах происходит окисление и соприкосновение значительно ослабевает. Когда загорается лампа и зарядка есть, именно это может стать причиной.

В таком случае генератор работает нормально, напряжение поступает к АКБ, но ослабевает из-за недостаточного контакта. Следствием этого и загорается сигнальная лампа на приборной панели. Как правило, индикация горит тускло.

Для устранения проблемы нужно зачистить клеммы и контактные выводы. Дополнительно обработайте эти элементы водоотталкивающим средством.

Горит лампочка зарядки аккумулятора

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается. Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

• диод;
• регулятор;
• щетку генератора;
• контактные кольца;
• обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

• прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
• время от времени очищайте наружные поверхности;
• проверяйте натяжение ремня, при необходимости подтягивайте;
• качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику

Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари

Как устранить неисправность

Чтобы понять, от чего горит эта лампочка, не глушите мотор. Нужно открыть капот машины и на работающем моторе измерить нагрузочной вилкой либо мультиметром напряжение, которое будет на аккумуляторных клеммах. Нормальным считается 13,5- 14,5 Вольт. Если зарядка не происходит, напряжение будет 12 Вольт или ниже.

Необходимый инструмент:

• Парочка отверток – шлицевая и крестовая
• Лампа 12-ти вольтовая (контрольная)
• Нож
• Плоскогубцы
• Наждачная бумага
• Мультиметр

Разная неисправность устраняется по своему, поэтому перечислю по очереди все возможные варианты и способы устранения.

Вариант первый

Лампа АКБ светится и не мигает. Когда мультиметр показывает примерно 12 Вольт на клеммах АКБ, и мотор заведен, а сама батарея разряжена. Нужно наждачной бумагой зачистить клеммы аккумулятора, затем провода высокого напряжения. Очистив клеммы и вернув их на место, измеряем на них напряжение, при запущенном моторе.

Когда ситуация не меняется, проверьте на электрогенераторе напряжение на контакте «30». Для этого один щуп мультиметра прислоняем к клемме «30», второй щуп к массе. Если напряжение окажется выше, чем напряжение клемм АКБ, тогда контакт клеммы «30» нужно зачистить. Если необходимо, замените провод, который идет от этой клеммы к аккумулятору.

Вариант второй

Светится лампочка АКБ, но зарядка идет, однако под нагрузкой (фары или сигнал) лампочки моргают. Батарея имеет пониженный уровень зарядки. Возможная причина — ослабление натяжки генераторного ремня, шкива либо люфте генераторного подшипника.

Помимо этого, причиной могут быть диодный мост и обрыв обмотки статора. Нужно отключить зажигание и мультиметром поочередно проверить все диоды, при обнаружении пробоя выполнить замену диода или всего моста.

Проверить состояние щеток генератора тоже нужно. Оставшаяся длина щеток должна быть не менее 5 миллиметров, иначе их следует заменить. Раз уж полезли в щетки проверьте и состояние держателей, может быть они изношены, и создают вам проблемы.

Вариант третий

В этом варианте лампа АКБ не светиться, и не моргает, не срабатывает датчик заряда, однако на батарею не поступает зарядка. Это означает перегорании предохранителя. Обозначен предохранитель маркировкой «F10», он десятиамперный. Бывает, что после его замены результат не изменился. Тогда  ищите неисправность замка зажигания, либо проблема с реле зажигания.

Вариант четвертый

Когда лампа АКБ, после включения зажигания не светится, но заряда нет, а световые приборы работают нормально. Нужно снять с клеммы «61» на электрическом генераторе провод, после этого провод подключаете к кузову. Если от этого лампочка АКБ засветится, тогда прогорела его обмотка возбуждения.

Окисленный контакт разъема на электрическом генераторе дает подобный эффект, прочистите разъем. Не исключаем и вариант когда просто перегорела лампочка, она ведь не вечная. Когда только одна лампа АКБ подмигивает, либо светится тускло, тоже проблема в ней самой. Если проблема не в ней, тогда подобным же образом будут вести себя другие приборы и лампочки, то есть все будут так же мигать, или светиться в пол накала.

Вариант пятый

Лампочка АКБ горит или подмаргивает, зарядка отсутствует или идет с перебоями. Проверьте разъем в панели приборов, не закисли ли контакты. Почистите при необходимости. Проверьте работу реле-регулятора. Чтобы его проверит, нужно запитать его, и замерить напряжение на щетках генератора. Когда напряжение на щетках 12 Вольт, тогда реле исправно. Если нет, реле-регулятор придется заменить.

Вариант шестой

Повышенное напряжение (допустимое я уже указал выше), означает неполадки реле-регулятора. Устраняется его заменой.

У меня все, надеюсь, благодаря моим советам, вы разберетесь со своей проблемой, удачи вам, подписывайтесь на обновления моего сайта и поделиться с друзьями не забывайте ссылкой в соцсетях и на других ресурсах, до свидания.
