Главный рабочий цилиндр сцепления: принцип работы, неполадки, ремонт

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

• утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
• наличие трещин на корпусе цилиндра;
• разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

• снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
• проваливается педаль и сцепление работает с перебоями;
• появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

• трещин корпуса;
• ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

• шланг, который бы плотно одевался на клапан выпуска;
• шприц большого размера, диаметр носика которого соответствует размеру шланга;
• гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

Съем и разборка цилиндра

Перед тем как начать работу, стоит подготовить небольшую коробку, куда потом будут складываться снятые детали — так меньше опасность что-то потерять.

Для ремонта рабочего цилиндра его необходимо снять. Делается это следующим образом:

• ослабляется гайка крепления шланга гидропривода;
• снимается оттяжная пружина;
• извлекается шлинт на толкателе;
• цилиндр крепится к картеру КПП при помощи двух винтов, которые нужно открутить;
• снимается крепёжная скоба;
• цилиндр вынимается из вилки сцепления;
• полностью отворачивается гайка крепления гидропривода. После этого из шланга начнёт выливаться жидкость сцепления — нужно дождаться пока она полностью не вытечет в подставленную ёмкость.

На следующем этапе необходимо разобрать рабочий цилиндр сцепления:

• отворачивается выпускной клапан;
• снимается защитный чехол (его можно подцепить отвёрткой) и толкатель;
• тонким предметом выталкивается поршень;
• с поршня снимается пружина, а затем и уплотнительные кольца;
• прочистить клапан и отверстия цилиндра.

Главный цилиндр сцепления ВАЗ 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

• преобразует нажатие на педаль сцепления в давление РЖ;
• передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

• рабочая среда;
• цилиндр с поршнем;
• сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

Как устроен главный цилиндр сцепления?

Система сцепления выполняет функцию кратковременного отключения ДВС от коробки передач. Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на обратный клапан. Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает главный цилиндр сцепления ВАЗ 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

• Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
• Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
• В-третьих, замена цилиндра сцепления производится при вибрации ручки КПП.

Самостоятельная замена сцепления

При замене сцепления следует внимательно осматривать все снимаемые детали, вполне возможно замена всего узла не понадобится, достаточно будет поменять только некоторые детали.

Замена сцепления производится в следующей последовательности:

1. Отсоединяются клеммы аккумулятора.
2. От трансмиссии отключается рычаг переключения передач.
3. От резонатора отсоединяется выхлопная труба, затем от кожуха КПП отсоединяется рабочий цилиндр. От самого КПП отсоединяется кардан.
4. Отвинчиваются болты, крепящие стартер к корпусу коробки передач, но перед этим следует отпустить две нижние гайки, которые крепят трансмиссию к блоку двигателя.
5. Снимается КПП, затем демонтируется корзина сцепления. После снятия корзины освобождается диск сцепления
6. На этом этапе при необходимости производится замена главного цилиндра и прочих комплектующих, например, меняется вилка сцепления или усики на корзине.
7. Сборка и установка узла производится в обратной последовательности.

При сборке все детали необходимо тщательно промыть, но ни в коем случае нельзя этого делать в бензине или в масле. Смазка осуществляется только тормозной жидкостью.

Сцепление является одним из важнейших узлов в автомобиле, без которого он просто не тронется с места. Поэтому эта сложная система требует должного внимания и ухода. Неисправности в работе сцепления могут привести к самопроизвольному движению автомобиля, а это уже прямая угроза жизни окружающих.

Система сцепления выполняет функцию кратковременного отключения ДВС от Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно — клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

• Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
• Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
• В-третьих, замена цилиндра сцепления производится при вибрации

Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления

В случае понижения  жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой  электрический потенциал. Это приводит к образованию осадка

Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра

Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления

Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.. По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс

км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс. км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.

Ремонт главного цилиндра сцепления ВАЗ 2107

При появлении проблем с ГЦС его нужно снять с автомобиля, разобрать, устранить дефекты, собрать и установить на место. Работу может выполнить любой автовладелец, обладающий минимальными слесарными навыками. Если таких навыков нет, проще поменять цилиндр в сборе. Для ремонта и замены ГЦС потребуются следующие инструменты и материалы:

• комплект рожковых и накидных ключей;
• набор головок с трещоткой;
• длинная тонкая отвёртка;
• пассатижи-круглогубцы;
• 0,5 л тормозной жидкости РОСА ДОТ-4;
• водоотталкивающее средство WD-40;
• небольшая ёмкость для слива РЖ;
• шланг для прокачки;
• шприц на 22–50 мл.

Демонтаж ГЦС

Для демонтажа ГЦС ВАЗ 2107 потребуется выполнить следующие действия:

1. Отстегнуть ремень крепления расширительного бака и убрать его в сторону.

2. Отвернуть крышку бачка.

3. Откачать шприцем рабочую жидкость.

4. Рожковым ключом на 13 выкрутить штуцер трубки, идущей вниз к рабочему цилиндру.

5. Отпустить хомут, снять рукав со штуцера ГЦС и вылить из него остатки РЖ в предварительно подставленную ёмкость.

6. Удлинителем и головкой на 13 отвернуть два крепления на шпильках.

7. Руками вытащить ГЦС из посадочного места.

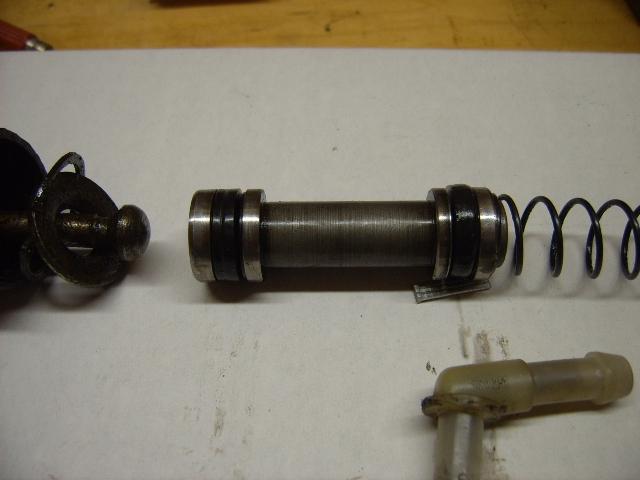

Разборка ГЦС

Перед разборкой нужно очистить ГЦС от грязи, подтёков, пыли. Сама разборка проводится следующим образом:

1. Зажать ГЦС в тиски, ключом на 22 отвернуть пробку и вытащить пружину, возвращающую поршень в исходное положение.

2. С помощью отвёртки снять защитный колпачок.

3. Круглогубцами вытащить стопорное кольцо.

4. Со стороны пробки отвёрткой аккуратно вытолкнуть поршень из цилиндра и разложить все детали ГЦС на столе.

5. Поддеть отвёрткой стопорную шайбу и извлечь из гнезда штуцер.

6. Прочистить компенсационное и входные отверстия проволокой.

Замена резиновых уплотнительных колец

При каждой разборке ГЦС рекомендуется менять резиновые уплотнительные кольца. Для этого необходимо:

1. Аккуратно отвёрткой поддеть уплотнительное кольцо и вытащить его из канавки.

2. Поршень промыть в чистой тормозной жидкости. Не рекомендуется использовать растворители и моторное топливо, так как они могут повредить резину.

3. Манжеты с помощью отвёртки поставить на место (матовой стороной в сторону педали, блестящей — в сторону пробки).

Сборка ГЦС

1. Промыть свежей рабочей жидкостью РОСА ДОТ-4 зеркало цилиндра.

2. Этой же жидкостью смазать поршень и уплотнительные кольца.

3. Вставить в цилиндр поршни в обратной разборке последовательности.
4. В канавку в корпусе установить стопорное кольцо. С другой стороны корпуса вставить возвратную пружину.
5. Закрутить пробку, предварительно надев на неё медную шайбу.

Установка ГЦС

Монтаж ГЦС осуществляется в обратном снятию

Особое внимание обратить на правильность установки толкателя в поршень и равномерную затяжку гаек крепления

Как починить рабочий цилиндр сцепления

Перед началом работ по разборке и ремонту РЦС необходимо приготовить коробку для складывания деталей устройства

Это избавит от неприятностей, связанный с утерей важного элемента. Затем нужно демонтировать рабочий цилиндр сцепления по следующей схеме:

• ослабить крепежную гайку шланга гидравлического привода сцепления;
• снять оттяжной пружинный механизм;
• извлечь шплинт толкателя;
• открутить два винта, при помощи которых РЦС крепится к картеру коробки передач;
• демонтировать скобу крепления;
• вытащить РЦС из вилки сцепления;
• снять крепежную гайку гидравлического привода.

Теперь необходимо подождать, пока из шланга полностью вытечет вся рабочая жидкость (предварительно, под шланг следует установить пустую емкость). Далее можно приступить к разборке РЦС по следующей схеме:

• отвернуть выпускной клапан;
• с помощью отвертки снять защитный чехол и демонтировать толкатель;
• с помощью тоненького приспособления вытолкнуть поршень;
• снять с поршня пружину и манжеты;
• очистить все отверстия и клапан РЦС

Этапы работ после разборки ГЦС:

• Приготовить ремонтный комплект для РЦС.
• Промыть тормозной жидкостью все детали устройства и провести их осмотр на наличие дефектов.
• Заменить манжеты и защитный чехол, если они износились или стали малоэластичными (для замены используются комплектующие из ремкомплекта).
• Для замены изношенной пружины следует использовать деталь, полностью соответствующую по параметрам жесткости и размерам.
• При выявлении дефектов поршня, толкателя, штуцера или корпуса РЦС, понадобится замена всего узла. Отдельно такие детали не продаются, но можно взять их из другого такого же узла.
• Сборка РЦС выполняется в обратном порядке. После этого устройство устанавливается на его место.
• Перед началом эксплуатации авто следует проверить герметичность гидропривода.

Если ваш ремонт касался только РЦС, то все равно необходимо прокачать магистраль сцепления. Порядок выполнения такой работы описан ранее. После завершения всех работ нужно проверить надежность работы системы. Проследите, чтобы педаль нажималась плавно, а передачи переключались с первого раза и без проблем.

Основные признаки неисправности РЦС

На проблемы с цилиндром указывают такие симптомы:

• уровень жидкости в бачке снижается, под машиной образуются пятна;
• педаль начинает проваливаться при нажатии, сцепление нормально не работает;
• возникают сложности с переключением или выключением скоростей, регулировка привода совершенно не помогает.

Мастера рекомендуют в первую очередь обращать внимание на работу педали. Мягкий её ход или провал сразу должны насторожить, хотя это не повод для немедленного ремонта гидропривода.. Зато причина для диагностики — нужно осуществить прокачку сцепления

Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из-за нарушения герметичности манжет.

Зато причина для диагностики — нужно осуществить прокачку сцепления. Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из-за нарушения герметичности манжет.

Вопросы обслуживания, ремонта и замены рабочих цилиндров сцепления

Конструкция рабочего цилиндра сцепления и его соединение с вилкой выключения сцепления

В процессе эксплуатации транспортного средства рабочий цилиндр подвергается значительным нагрузкам, что становится причиной интенсивного износа резиновых уплотнительных элементов. Также под воздействием нагрузок (вибраций и ударов) могут возникать разнообразные неисправности и в других деталях цилиндра — трещины в корпусе, деформации поршня, поломка штуцеров и т.д. В зависимости от характера неисправностей необходимо выполнять ремонт или полную замену РЦС.

О неисправности цилиндра могут говорить «провалы» педали сцепления, ухудшение работы сцепления и утечки рабочей жидкости (что сказывается появлением мокрых мест в приводе, которые затем покрываются пылью и грязью, а при значительных утечках — темными лужицами на земле при длительной стоянке транспортного средства). При появлении неисправностей нужно снять и разобрать РЦС, произвести осмотр и заменить неисправные детали. Сегодня на рынке можно найти ремонтные комплекты, которые содержат все необходимые уплотнители, их фиксаторы и другие детали.

Если же неисправность невозможно устранить (например, в случае возникновения трещин или поломок корпуса цилиндра), то весь узел необходимо заменить в сборе. На замену следует выбирать рабочий цилиндр того же типа и каталожного номера, что был установлен на автомобиле ранее. Использование иного цилиндра может нарушить работу сцепления и снизить безопасность транспортного средства.

После монтажа РЦС необходимо выполнить регулировки, предусмотренные в инструкции по ремонту и обслуживанию автомобиля. Обычно, в процессе регулировки устанавливается зазор в 0,5-1 мм между торцом толкателя и поршнем, а также свободный ход вилки выключения сцепления 4-5 мм.

С течением времени по естественным причинам (вследствие износа деталей) или по причине неправильного обслуживания может произойти завоздушивание контура привода сцепления. Для удаления скопившегося воздуха используется встроенный в РЦС клапан прокачки системы. Обычно данная процедура проста и выполняется следующим образом:

1. Надеть на клапан резиновый шланг, опустить его конец в емкость с жидкостью;
2. Открутить гайку клапана;
3. Несколько раз до упора нажать на педаль сцепления — в момент нажатия из шланга будет выходить воздух, при этом следует следить за уровнем рабочей жидкости в бачке;
4. После прокачки закрутить гайку клапана, снять шланг, пополнить рабочую жидкость в бачке.

При своевременном обслуживании рабочий цилиндр сцепления будет работать надежно и эффективно, обеспечивая комфортное и безопасное управление трансмиссией автомобиля.
