Что такое генератор

Механическая характеристика.

Когда вал ротора нагружается, возникает потребность в увеличении тока в проводниках ротора. Для этого должна увеличиться скорость пересечения магнитного потока статора, а, следовательно, с увеличением нагрузки должно увеличиваться скольжение ротора. Поскольку частота ротора возрастает с увеличением его скольжения, токи, наводимые в проводниках ротора, все больше и больше сдвигаются по фазе относительно магнитного потока, так что, пройдя через максимум, вращающий момент уменьшается.

Это показано на рис. 14. Максимальный вращающий момент изменяется пропорционально квадрату сетевого напряжения и обратно пропорционально величине реактивного сопротивления ротора при нулевой частоте вращения, а следовательно, обратно пропорционально величинам индуктивности ротора и частоты статора; он не зависит от активного сопротивления ротора. Кривая 1 относится к двигателю с короткозамкнутым ротором. Пусковой момент (при скольжении 100%), как правило, равен полному моменту нагрузки или больше его. Двигатель с короткозамкнутым ротором прост, механически надежен, обладает высоким КПД и широко применяется в приводах с постоянной частотой вращения в тех случаях, когда не требуются большие пусковые моменты. Кривая 2 показывает, как влияет на характеристику увеличение сопротивления ротора. Максимальный вращающий момент не изменяется, но максимум смещается в сторону увеличения скольжения и, следовательно, уменьшения частоты вращения. Сделав сопротивление цепи ротора равным ее реактивному сопротивлению в отсутствие вращения, можно получить максимальный вращающий момент при пуске (кривая 3). Чтобы можно было вводить сопротивление в цепь ротора, нужен ротор с фазной обмоткой, концы которой были бы выведены на токособирательные кольца коллектора. Тогда с помощью внешнего реостата, выполняющего роль пускателя или контроллера, можно ввести в цепь ротора сопротивление и получить максимальный вращающий момент при пуске. После разгона ротора это сопротивление можно отключить, и тогда двигатель может работать на характеристике 1 или 2. Сопротивление фазного ротора не может быть сделано столь же малым, как обычное сопротивление короткозамкнутого, так что при прочих равных условиях скольжение такого ротора больше.

Двигатель с последовательным возбуждением, в котором возбуждение максимально при пуске и уменьшается после его разгона до нормальной частоты вращения, обеспечивает большой вращающий момент.

Двигатели с фазными роторами используются в тех случаях, когда требуются большие пусковые моменты, например, в электровозах и подъемниках, а также тогда, когда желательно регулирование частоты вращения.

Классификация генераторов

Существует несколько признаков, на основании которых электрический генератор можно отнести к одной из разновидностей:

• Сфера применения.
• Режимы работы.
• Фазность.
• Автономность.

Эксплуатация По каждому из признаков надо изучить модель заранее, тогда и выбор проще будет сделать.

Автономность

Полная независимость от централизованных источников энергии — одно из главных преимуществ, которыми обладают современные генераторы. В зависимости от этого показателя, модели делятся на мобильные либо стационарные.

Стационарные

Речь идёт о генераторных станциях, в основе работы которых — дизельные двигатели. Подходят для снабжения электрической энергии потребителей, удалённых от других подобных объектов. Обеспечивают снабжение током на тех территориях, где даже малейшая остановка производственных процессов приведёт к серьёзным негативным последствиям.

Мобильные

Чаще всего эти агрегаты — самые компактные. Допускают перемещение в пространстве установки. У передвижных станций сфера применения довольно широка:

1. Электросварка.
2. Местное освещение.
3. Снабжение током бытовых электроприборов, и так далее.

Обслуживание и ремонт Внутри оборудования размещают двигатель внутреннего сгорания, который способен работать на дизельном топливе либо бензине. Агрегаты отличаются друг от друга по габаритам. Одного человека хватает, чтобы перемещать только самые маленькие устройства. Но есть мобильные варианты, монтаж которых проводят на автомобильных прицепах.

Фазность

Агрегаты разделяют на трёх- и однофазные в зависимости от внутренней структуры устройств.

Однофазные

Отличаются способностью производить однофазный ток. Питание бытовых приборов — главное назначение устройств. Обычно аппараты выпускают мобильными, чтобы с ними было проще обращаться. Частные домовладения — объекты, внутри которых однофазные агрегаты можно встретить чаще всего. Например — для удовлетворения различных нужд на бытовом уровне.

Трёхфазные

Питание силового электрооборудования — вот в чём состоит основная функция. Иногда происходит разделение такой энергии по нескольким фазам. Для питания электропроводки это очень удобное решение, позволяющее развести линию на несколько частей.

Интересно! Главное — чтобы мощность потребления у всех линий оставалась примерно одинаковой. Генератор быстро выходит из строя, если между значениями образуется серьёзная разница.

Режимы работы

Основные и резервные — две главные разновидности режимов работы согласно этой классификации.

Основные

Такие аппараты созданы, чтобы работать на постоянной основе. Группу промышленных установок представляют мощные электрогенераторы, снабжённые дизельными двигателями. Актуальны для объектов, которым наличие электрической энергии требуется постоянно.

Резервные

По названию легко понять, что такие электрические генераторы применяются лишь в некоторых, исключительно крайних случаях. Например, если централизованное электроснабжение отключают на некоторое время. Такие приборы могут включаться, если срабатывает реле, реагирующее на уменьшение напряжения. Беспрерывная работа допустима только на протяжении нескольких часов.

Сфера применения

Генераторы выпускают с расчётом на два основных направления — бытовые условия либо промышленные объекты.

В быту

Выбор бытовых генераторов на современном рынке порадует любого потребителя, вне зависимости от масштабов и запросов. Обычно выбирают однофазные установки, способные наладить бесперебойное снабжение электрическим током при аварийных ситуациях. Питание выносного электрооборудования — ещё одна сфера применения. Качество тока становится особенно важным показателем, если речь идёт о бытовых электроприборах, применяющих цифровую элементную базу. В этом случае энергия должна обладать такими параметрами: 220 В, 1 А, 50 Ггц.

Вам это будет интересно Виды и применение греющего электрического кабеля

На даче

При электросварочных работах применяют установки, обладающие повышенной мощностью. Преимущество в том, что для формирования электромеханической дуги вырабатывается ток с серьёзной силой.

Обратите внимание! Если в инструкции не описано сразу применение для электросварки, то стоит отказаться от подобной идеи. Иначе генераторы быстро портятся

Промышленные объекты

Чаще речь идёт о независимых мощных стационарных установках. Они актуальны для промышленных предприятий и целых жилых районов, больниц, общественных учреждений с высокой проходимостью. Тогда такие механические приспособления актуальны.

Генератор и закон электромагнетизма Фарадея.

Согласно закону электромагнитной индукции Фарадея, в условиях, когда проводник движется внутри магнитного поля, образуется эффект пересечения магнитных силовых линий. По этой причине внутри проводника индуцируется ЭДС (электродвижущая сила).

Величина индуцированной электродвижущей силы проводника напрямую зависит от разницы скорости магнитного потока (магнитной силы), действующего на проводник. Электродвижущая сила приведет к протеканию тока, при условии замкнутой цепи проводника.

Следовательно, основными элементами, обеспечивающими работу генератора, являются проводники магнитного поля, которые передвигаются внутри текущего магнитного поля. Для лучшего понимания принципа действия генератора постоянного тока рассмотрим простейшую конструкцию.

Принцип работы

Теперь разберем подробнее работу генератора переменного тока в автомобиле. При включении зажигания, на щеточный узел подается ток от аккумуляторной батареи. Через щеточный узел он попадает на медные контактные кольца, а затем на обмотку возбуждения ротора. Напомним, что ротор, по сути, является электромагнитом, который создает магнитное поле. Коленчатый вал через шкив и ременную передачу начинает вращать ротор. Вокруг ротора расположен статор, который от вращения начинает вырабатывать переменный ток. Когда вращение ротора достигает определенной частоты, обмотка возбуждения питается от самого генератора.

Через диодный мост переменный ток “выпрямляется” и преобразуется в постоянный, необходимый для питания бортовой сети. Так автомобильный генератор обеспечивает питание потребителей и подзаряжает аккумулятор. Регулятор напряжения изменяет работу обмотки возбуждения при возрастании частоты вращения ротора. Таким образом поддерживается стабильная нагрузка.

В салоне автомобиля на приборной панели есть контрольная лампа генератора, которая показывает состояние устройства. Например, лампа может загореться при обрыве ремня. Тогда питание сети будет идти только через аккумулятор. Продолжительность работы в этом случае будет зависеть от уровня заряда АКБ.

Магнитные генераторы газового типа

Конструкции генераторов тока, где вместо металлической рамки как носитель зарядов используют токопроводящую плазму, жидкость или газ, получили название МГД-генераторов. Вещества под давлением прогоняют в поле магнитной напряженности. Под воздействием все той же ЭДС индукции заряженные частицы обретают направленное движение, создавая электрический ток. Величина тока прямо пропорциональна скорости прохождения через магнитный поток, а также его мощности.

Генераторы МГД имеют более простое конструктивное решение – в них отсутствует механизм вращения ротора. Такие источники питания способны выдавать большие мощности энергии в короткие промежутки времени. Их применяют в качестве резервных устройств и в условиях экстренных аварийных ситуаций. Коэффициент, определяющий полезное действие (КПД) этих машин выше, чем имеет электрический генератор переменного тока.

Классификация

Различают два вида генераторов постоянного тока:

• с независимым возбуждением обмоток;
• с самовозбуждением.

Для самовозбуждения генераторов используют электричество, вырабатываемое самим устройством. По принципу соединения обмоток якоря самовозбуждающиеся альтернаторы с делятся на типы:

• устройства с параллельным возбуждением;
• альтернаторы с последовательным возбуждением;
• устройства смешанного типа (компудные генераторы).

Рассмотрим более подробно особенности каждого типа соединения якорных обмоток.

С параллельным возбуждением

Для обеспечения нормальной работы электроприборов, требуется наличие стабильного напряжения на зажимах генераторов, не зависящее от изменения общей нагрузки. Задача решается путём регулировки параметров возбуждения. В альтернаторах с параллельным возбуждением выводы катушки подключены через регулировочный реостат параллельно якорной обмотке.

Реостаты возбуждения могут замыкать обмотку «на себя». Если этого не сделать, то при разрыве цепи возбуждения, в обмотке резко увеличится ЭДС самоиндукции, которая может пробить изоляцию. В состоянии, соответствующем короткому замыканию, энергия рассеивается в виде тепла, предотвращая разрушение генератора.

Электрические машины с параллельным возбуждением не нуждаются во внешнем источнике питания. Благодаря наличию остаточного магнетизма всегда присутствующего в сердечнике электромагнита происходит самовозбуждение параллельных обмоток. Для увеличения остаточного магнетизма в катушках возбуждения сердечники электромагнитов делают из литой стали.

Процесс самовозбуждения продолжается до момента, пока сила тока не достигнет своей предельной величины, а ЭДС не выйдет на номинальные  показатели при оптимальных оборотах вращения якоря.

Достоинство: на генераторы с параллельным возбуждением слабо влияют токи при КЗ.

С независимым возбуждением

В качестве источника питания для обмоток возбуждения часто используют аккумуляторы или другие внешние устройства. В моделях маломощных машин используют постоянные магниты, которые обеспечивают наличие основного магнитного потока.

На валу мощных генераторов расположен генератор-возбудитель, вырабатывающий постоянный ток для возбуждения основных обмоток якоря. Для возбуждения достаточно 1 – 3% номинального тока якоря и не зависит от него. Изменение ЭДС осуществляется регулировочным реостатом.

Преимущество независимого возбуждения состоит в том, что на возбуждающий ток никак не влияет напряжение на зажимах. А это обеспечивает хорошие внешние характеристики альтернатора.

С последовательным возбуждением

Последовательные обмотки вырабатывают ток, равен току генератора. Поскольку на холостом ходе нагрузка равна нулю, то и возбуждение нулевое. Это значит, что характеристику холостого хода невозможно снять, то есть регулировочные характеристики отсутствуют.

В генераторах с последовательным возбуждением практически отсутствует ток, при вращении ротора на холостых оборотах. Для запуска процесса возбуждения необходимо к зажимам генератора подключить внешнюю нагрузку. Такая выраженная зависимость напряжения от нагрузки является недостатком последовательных обмоток. Такие устройства можно использовать только для питания электроприборов с постоянной нагрузкой.

Со смешанным возбуждением

Полезные характеристики сочетают в себе конструкции генераторов со смешанным возбуждением. Их особенности: устройства имеют две катушки – основную, подключённую параллельно обмоткам якоря и вспомогательную, которая подключена последовательно. В цепь параллельной обмотки включён реостат, используемый для регулировки тока возбуждения.

Процесс самовозбуждения альтернатора со смешанным возбуждением аналогичен тому, который имеет генератор с параллельными обмотками (из-за отсутствия начального тока последовательная обмотка в самовозбуждении не участвует). Характеристика холостого хода такая же, как у альтернатора с параллельной обмоткой. Это позволяет регулировать напряжения на зажимах генератора.

Смешанное возбуждение сглаживает пульсацию напряжения при номинальной нагрузке. В этом состоит главное преимущество таких альтернаторов перед прочими типами генераторов. Недостатком является сложность конструкции, что ведёт к удорожанию этих устройств. Не терпят такие генераторы и коротких замыканий.

ДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА С ПОСЛЕДОВАТЕЛЬНЫМ ВОЗБУЖДЕНИЕМ

Направление вращающего момента, создаваемого двигателем постоянного тока с последовательным возбуждением, одинаково при любой полярности проводов питания. Поэтому двигатель с последовательным возбуждением может работать на переменном токе. Но для того чтобы двигатель постоянного тока хорошо работал на переменном токе, в его конструкцию нужно внести ряд изменений. Магнитная цепь обмотки возбуждения должна быть шихтованной, чтобы были сведены к минимуму вихревые токи. Для того чтобы реактивное падение напряжения на последовательной обмотке возбуждения было приемлемо низким, число витков должно быть велико. Чтобы был достаточно велик магнитный поток возбуждения, воздушный зазор должен быть уменьшен. Но тогда будет велика реакция якоря, что вызовет искажение магнитного потока и увеличит трудности с коммутацией и с пониженным коэффициентом мощности. Поэтому потребуется обмотка для компенсации ампер-витков перекрестного намагничивания. Эта обмотка укладывается в пазы полюсных наконечников и соединяется последовательно с обмоткой якоря. Кроме того, необходимы добавочные полюса, обмотки которых соединяются последовательно с якорем и шунтируются резистором, чтобы магнитный поток, создаваемый добавочными полюсами, был в правильной фазе, необходимой для компенсации трансформаторной ЭДС в замкнутых накоротко коммутируемых витках. Чтобы реактивное падение напряжения на последовательных обмотках возбуждения, а также все другие реактивные падения напряжения не превышали допустимого уровня, частота должна быть как можно ниже. Для больших железнодорожных двигателей переменного тока с последовательным возбуждением обычна, например, частота 25 Гц.

Двигатели переменного тока с последовательным возбуждением часто применяются на тяжелых электровозах. В США электропитание 11 кВ, 25 Гц подводится к электровозу через верхний токоприемник и понижается автотрансформаторами до 250 В. В некоторых районах, где применяется система третьего рельса с напряжением 600 В постоянного тока, электровозы работают с двумя двигателями, включенными последовательно.

Без больших трудностей можно использовать на питании переменного тока двигатели (с последовательным возбуждением) малой мощности, если магнитные цепи их обмотки возбуждения выполнены из шихтованного железа. Такие двигатели могут работать и на постоянном токе. Они широко применяются в пылесосах, кухонных миксерах, электродвигателях, кинопроекторах, медицинской аппаратуре и других устройствах, где требуются большой вращающий момент и регулируемая частота вращения.

Что такое генератор переменного тока, и кто его изобрел

Генератор переменного тока представляет собой специализированную электрическую установку, которая преобразует механическую энергию в электрическую. Последняя обладает переменной характеристикой. Само превращение основано на механическом вращении катушки из проволоки внутри магнитного поля.

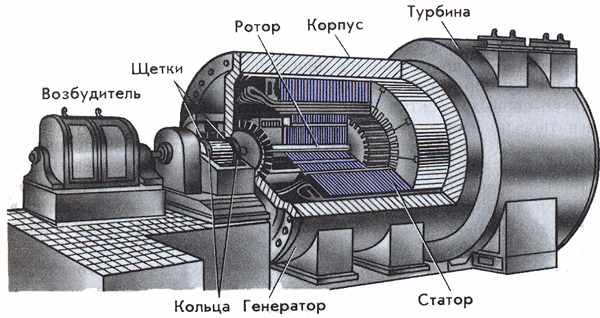

Демонстрация рассматриваемого прибора в разрезе

К сведению! Практически все современные генераторы используют для получения электроэнергии вращающееся магнитное поле, а не катушку.

Как уже было сказано, электрический ток вырабатывается не только при механическом движении катушки в поле магнита, но и тогда, когда силовые линии магнита, находящегося во вращательном движении, пересекают витки катушки. Таким образом появляющиеся электроны начинают свое движение к положительному полюсу магнита, а сам электроток протекает от плюсового полюса к минусовому.

Ток индуцируется в проводнике (катушке). Его течение отталкивает магнит, когда рамка катушки подходит к нему, и отталкивает его, когда рамка удаляется. Его говорить проще, то ток каждый раз меняет свою ориентацию относительно полюсов магнита. Это и вызывает такое явление, как переменный электрический ток.

Демонстрация прибора с помощью простого магнита и контура

Данное приспособление появилось еще в 1832 г. благодаря стараниям Н. Тесла. Именно тогда был создал самый первый однофазный синхронный генератор переменного электрического тока. Самые первые установки производили только постоянный ток, а рассматриваемый генератор переменной характеристики некоторое время не мог найти своего практического применения. Это длилось не долго, так как люди быстро поняли, что переменный ток использовать гораздо практичнее, чем постоянный.

Обратите внимание! Преимущество новой технологии заключалось в том, что такой электроток было легче выработать, а на обслуживание приборов уходило в разы меньше времени и ресурсов, чем на аналоги, работающие на постоянном токе. Именно благодаря переменному току и его генератору смогли появиться на свет такие электроприборы, как радиоприемник, магнитофон и другие более поздние автоматические и электротехнические установки, без которых представить жизнь современного человека нельзя

Именно благодаря переменному току и его генератору смогли появиться на свет такие электроприборы, как радиоприемник, магнитофон и другие более поздние автоматические и электротехнические установки, без которых представить жизнь современного человека нельзя.

Использование графика для демонстрации переменного и постоянного электротоков

Как сделать генератор переменного тока своими руками

Для самостоятельного изготовления асинхронного агрегата понадобится следующее:

1. Мотор. Двигатель можно соорудить своими руками, но эта процедура слишком длительная и трудоемкая. Поэтому лучше использовать агрегат от старого неработающего бытового электрооборудования. Оптимальным вариантом будет применение двигателя от дренажного насосного устройства, стиральной машинки либо пылесоса.
2. Статорный механизм. Рекомендуется приобрести готовое устройство, оборудованное обмоткой.
3. Комплект электрических проводов.
4. Изолента, допускается применение термоусадочных трубок.
5. Трансформаторный узел или выпрямительный блок. Этот элемент потребуется в случае, если на выходе генератора переменного тока энергия будет иметь разную мощность.

Перед началом работ необходимо сделать несколько манипуляций, которые позволят правильно выполнить расчет параметра мощности агрегата:

1. Использующийся двигатель подключается к электросети для определения скорости вращения. Чтобы выполнить эту задачу, потребуется специальное устройство — тахометр. После считывания информации полученное значение надо записать и прибавить к нему еще 10%. Это — компенсаторная величина. Если добавить 10% к скорости вращения, это позволит предотвратить перегрев агрегата во время функционирования.
2. Выполняется подбор конденсаторных элементов с учетом требуемой величины мощности. Если на этом этапе возникли сложности, можно воспользоваться таблицей.
3. Генераторная установка во время работы продуцирует электроэнергию, соответственно, заранее необходимо продумать заземление устройства. При его отсутствии и некачественной изоляции агрегат не только износится быстрее, но и может представлять опасность для человека.
4. После подготовки выполняется процедура сборки, она не займет много сил. К двигателю, который будет использоваться в основе, подключаются конденсаторные элементы в соответствии со схемой. В ней указана очередность подсоединения компонентов. Надо учесть, что величина емкости каждой конденсаторной детали соответствует предыдущему устройству.

Полученный узел сможет обеспечить энергией электрическую пилу, циркулярку или болгарку, т. е. любой маломощный инструмент.

При использовании самодельного генератора переменного тока нельзя допустить перегрева двигателя, иначе это приведет к его поломке и даже взрыву.

В процессе сборки и эксплуатации надо учитывать следующие нюансы:

Если коэффициент полезного действия падает прямо пропорционально в соответствии с длительностью работы, это норма. Данный нюанс связан с тем, что периодически генераторный агрегат должен отдыхать и остывать

Важно время от времени снижать температуру двигателя до 40 градусов Цельсия.
Поскольку в простой схеме устройства не используется автоматика, потребитель должен сам контролировать все процессы работы приспособления. Время от времени к агрегату необходимо подключать измерительное оборудование — тахометр, вольтметр.
Перед выполнением сборки нужно правильно подобрать электроприборы в соответствии с расчетом его технических параметров и свойств

Приведенная схема наиболее простая в плане реализации.

Технические параметры

Генераторы отличаются также основными величинами, которые являются техническими параметрами. Среди всего числа можно выделить наиболее значимые:

• электрическое U;
• вырабатываемый I;
• мощность (далее P);
• частота вращения (обороты в минуту);
• коэффициент P — cos ф.

Регулируется U благодаря изменению Ф при последовательном подключении в цепь обмоток возбуждения регуляторов U (переменный резистор или электронный регулятор U). При наличии генератора-возбудителя ток непосредственно регулируется на нём. При использовании генераторов переменного U от постоянных магнитов следует применить стабилизаторы U или регуляторы.

При подключении в цепь используют параллельное соединение ЭГ, один из которых считается резервным. Для подключения резервного ЭГ к шинам-проводникам нужно выполнять условие равенства ЭДС и U на этих шинах. Также фазовый сдвиг должен быть равен нулю. Этот процесс получил название синхронизации ЭГ. Для осуществления синхронизации генератора с сетью применяют синхроскоп, представляющий обыкновенную лампу накаливания и вольтметр (нулевой).

Синхроскоп подключается к генератору последовательно. При пуске генератора регулируется I возбуждения. Если генератор синхронизирован, то лампы гаснут, а до этого — моргают.

Чем чаще они моргают, тем быстрее процесс синхронизации и регулировка близятся к завершающей стадии

Нужно обратить внимание на вольтметр, который должен при синхронизированном ЭГ показывать значение, равное 0

Более подробную информацию о том, как проверить генератор, вы сможете найти в интересном материале нашего специалиста.
