Устройство тормозной системы грузовиков газ-3307, газ-66
Содержание:
- История создания
- ГАЗ 24 Классика не стареет › Бортжурнал › Замок зажигания схема установки
- Схема проводки и электрооборудования
- Принцип работы системы зажигания 3307
- Устройство ГАЗ-5312
- Устройство
- Неисправности системы зажигания ГАЗ-3307
- Отопление кабины ГАЗ-3309 и ГАЗ-3307
- Схема электропроводки газ 3307 цветная с описанием
- Особенности ГАЗ 3307
История создания
Дебютная модель новенького автомобиля сошла с завода уже в 1989 году, а к завершению того же года смогли наладить серийный выпуск данного самосвала. Немного спустя данное транспортное средство потеснил другой грузовик ГАЗ-3309, на котором был установлен дизельный силовой агрегат.
Однако при наступлении 2008 года 3307 смог получить новенький карбюраторный мотор с увеличенной мощностью и снова стал производиться до 2012 года. Вообще, грузовой автомобиль стартовал достаточно успешно, однако почти сразу потерял популяризацию. Вслед за развалом Союза Советских Социалистических Республик машина ощутимо опустилась в спросе, и ее крупносерийный выпуск на заводе был прекращен.
Горьковским автомобильным заводом выпускаются специализированные модификации для госструктур. Перед моделью 3307 на рынке существовал грузовик ГАЗ-53. Под конец 1980-х годов подобный автомобиль сильно устарел и нуждался в усовершенствовании.
Это и подтолкнуло конструкторов к началу проектирования совершенно нового автомобиля. Машину приспосабливали для функционирования на твердом дорожном покрытии. «Газон» относили к 4-му поколению машин ГАЗа. К нему тоже относят грузовики ГАЗ-3309, ГАЗ-3306 и ГАЗ-4301.
Одна из целей, которой придерживался конструкторский состав во время проектировки машины, являлась полномасштабная синхронизация по главным элементам и узлам с прошлыми моделями. В итоге, автомобилю перешли множество деталей от 53-го Газона.
Благодаря такому решению удалось облегчить техническое обслуживание машины и сократить затраты на производство. Поэтому Газон 3307 по многочисленным характеристикам смог превзойти 53-ю модель. Капотную компоновку грузовой машины было решено сохранить.
Отличало модели наличие улучшенной кабины и нового оперения. Салон стал иметь обилие свободного пространства, удалось добавить вентиляцию и отопление. Небольшие перемены смогли затронуть и силовую установку. На предприятии в Горьком планировали 3307, как переходный вариант, какой позже можно было бы сменить на дизельные вариации с увеличенными экономическими характеристиками.
На заводе немного позже стали производить силовые агрегаты, которые работали на дизельном топливе. Выпуск карбюраторных версий «Газона» 3307 был полностью остановлен с началом нового десятилетия 1990-х годов.
Вариации с дизельными моторами тоже начали терять популяризацию с каждым годом, так как их производство было уже нерентабельное. На сегодняшний день Горьковское автомобильное предприятие может предложить лишь комплектации грузовых машин только с бензиновыми силовыми агрегатами (производство осуществляется лишь под заказ).
Невзирая на то, что основа для «Газона» 3307 является автомобили специального производства, конструкционные технические характеристики предоставляют возможность для транспортировки объемных и тяжелых грузов.
Невзирая на немаленькие габаритные составляющие грузовика, модель получилась достаточно маневренным транспортным средством, посему может применяться в городском потоке вполне свободно.
Более того, ГАЗ умеет передвигаться даже и на бездорожье
Пользоваться автомобилем можно в различных условиях климата, что для Российской Федерации весьма важное подспорье. Благодаря выносливости машина смогла стать популярной моделью
Автомобиль предназначается для транспортировки и быстрой разгрузки различных сыпучих материалов. Крайне удобно им пользоваться в сельскохозяйственных нуждах, ибо он хорошо способен преодолевать грунтовые дорожные покрытия. До тех пор, пока существовали колхозы, подобные самосвалы служили явным признаком любого машинного двора.
ГАЗ 24 Классика не стареет › Бортжурнал › Замок зажигания схема установки
Приключилась у меня беда. Сломался замок зажигания, хорошо что рядом с домом. У меня волга вообще ломается либо на работе либо перед домом…В общем возможно матёрым воговодам покажется это наивным но я публикую описания процесса замены замка зажигания, с электрической схемой подключения.Был уменя родной замок 2101-3704 такие ставят на ваз копейки помоему ещё. Он сломался, на замену ему я взял российский замок (не берите китай!) с такимже каталожным номером, но сзади были другие контакты! видимо за 40 лет что то могло измениться Когда я ВЫДИРАЛ сломанный замок я срубал болты крепления стаместкой, потому что добраться к ним из-за панели не мог. Как оказалось всётаки можно деликатнее и хитрее всё было сделать, об этом ниже.

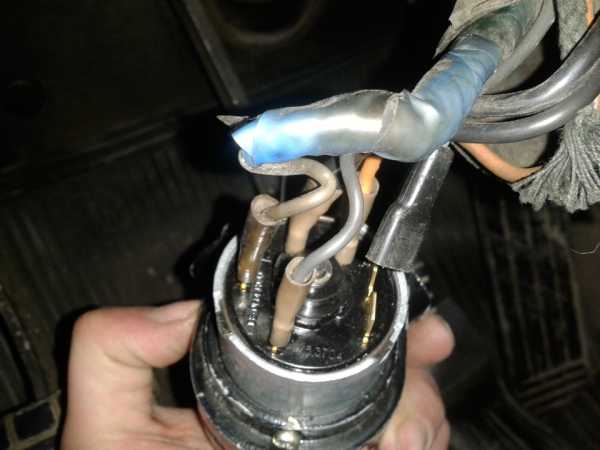

А это уже новый российский замок и работающая схема его подключения по проводам
Я ездил ещё полмесяца с контактной площадкой от старого замка. Видно расположение проводов и их подключение. на этом фото контактная площадка ВВЕРХ НОГАМИ! будьте внимательны!
вообще подключил я замок с перкого раза, просто перекинув провода с одной контакной площадки на другую, РУКОВОДСТВУЯСЬ ЦИФРАМИ рядом с контактами. Всё заработало с первого раза.
На этом фото показан крепёж рулевой колонки к торпеде. Именно открутив не доконца (если открутить до конца то потом будет мучительно тяжело снова болтиком попасть в резьбу) и крутя всю рулевую колонку я закрутил болты крепления замка к рулевой колонке, не особо напрягаясь. Потом осталось лишь затянуть крепёж руля и всё готово!
А это схема кодключения замков с одинаковыми каталожными номерами но разницей в 40 лет. Слева старый образец, справа новый российский.
Схема проводки и электрооборудования
Подобного рода чертежи могут быть цветными и черно-белыми, однако первые значительно более удобны при выполнении ремонтных работ. Они предусматривают указание цвета провода, что позволяет быстрее их идентифицировать. При этом следует отметить, что черно-белая электросхема ГАЗ 3309 дизель евро 2, как правило, значительно более подробная, содержит много дополнительной информации.
Особого упоминания заслуживает легенда схемы, которая служит пояснением для автолюбителя. Она содержит подробные сведения о цвете проводов, который отображается заглавными буквами, например «Ч» (черный), а также площадь их сечения. Цифрами обозначаются различные элементы схемы — лампы, предохранители, ГУР ГАЗ 3309 и прочие узлы.
Принцип работы системы зажигания 3307
Работа системы зажигания 3307 построена по классической схеме. С аккумуляторной батареи при включении замка зажигания постоянное напряжение 12 вольт подается на катушку зажигания (КЗ). В момент вращения ротора трамблера на магнитном датчике меняется величина магнитного поля, тем самым вызывая высоковольтный импульс во вторичной обмотке катушки КЗ. Бегунок трамблера распределяет импульс через высоковольтные провода по свечам зажигания. Образовавшаяся между электродами искра поджигает топливную смесь, поступившую в цилиндр двигателя. Происходит рабочий цикл двигателя.
Устройство ГАЗ-5312
Под высоким капотом расположен бензиновый V-образный шестицилиндровый двигатель ЗМЗ-53-11. Его объём – 4,25 л, а мощность составляет 120 л.с. (на 5 л.с. больше, чем у предшественника). Коробка передач – четырёхступенчатая. Синхронизаторов нет вообще, поэтому переключать скорости необходимо только с двойным выжимом сцепления и перегазовкой.
В основе автомобиля – жёсткая стальная рама В передней подвеске использованы продольные полуэллиптические рессоры, а также телескопические гидроамортизаторы. В задней подвеске, кроме основных рессор, имеются также подрессорники. Бак для топлива на ГАЗ-5312 расположен сбоку, на раме. У более ранних версий он устанавливался между кабиной и кузовом.
Рулевое управление включает рабочую пару, состоящую из глобоидального червяка и трёхгребневого ролика. Картер крепился к раме при помощи болтов и гаек.
Тормоза – барабанные на всех колёсах. Привод – гидравлический. Имеются также гидровакуумный усилитель и барабанный «ручник». Все элементы тормозной системы имели низкий ресурс, их приходилось часто менять и ремонтировать.
Система проводки – однопроводная. Напряжение электрооборудования- 6 вольт. Сейчас такое решение уже не встречается (на легковушках 12 вольт, на грузовиках обычно 24).
Это интересно: Грузовик высокой проходимости ГАЗ-66 Шишига (Шишка)
Устройство
1 – шасси; 2 – платформа с надставными бортами; 3- надрамное устройство; 4 – рычаги управления КОМ и КУ; 5 – маслобак; 6 – брызговики; 7 – гидроцилиндр; 8 – КОМ с краном управления и маслонасосом; 9 – фиксаторы платформы; 10 – задние световые приборы, 11 – боковые световые приборы, 12 – задний противоподкатный брус; 13 – боковая защита.
Рис. 1.1. Устройство автомобиля ГАЗ-3307: / — двигатель; 2 — Переднее колесо; 3 — воздухоочиститель; 4 — Топливный бак; 5 — Рулевое колесо; 6 — рама автомобиля; 7 — задний ведущий мост; 8— Задняя рессорная подвеска; 9 — заднее колесо; 10— Вакуумный усилитель тормозов; // — карданная передача; 12 — центральный трансмиссионный (стояночный) тормоз; 13 — Коробка передач; 14 — Сцепление; 15 — Передняя ось; 16 — передняя рессорная подвеска
ГАЗ-3307 в отличие от предшественника получил подрессоренное водительское кресло с возможностью регулировки по углу наклона спинки и в горизонтальной плоскости. Приборная панель оказалась весьма информативна и изготавливалась из пластика. Отверстия под приборы в ней полностью были отформованы. Передняя панель выполнялась из металла.
Внешность стала отличаться в лучшую сторону, если сравнивать модель с предшественником – ГАЗ-53. Экстерьер стал иметь более прямой облик. Впереди выступал все тот же бампер, в каком были габаритные фонари. На боковых крыльях расположились главные фары. Кроме них, сбоку, есть повторители поворотов.
Сетка радиаторной решетки стала окрашиваться в черный цвет, на какой виднелась надпись «ГАЗ». Зеркала задней обзорности установили на дверях, и их было по два экземпляра на каждой стороне. В целом, внешний вид стал более современным и приятным.
Кузов имеет металлическую конструкцию и может опрокидываться при помощи гидравлического способа, а электропневматическое устройство позволяет управлять этим процессом. На кузовной платформе есть три откидывающиеся борта, какие требуется закрывать ручным методом.
Управлять платформой можно из кабины при помощи рычагов. Смотря, какая применяется конструкция, подобные грузовые машины умеют разгружаться двумя методами. Первый – это опрокидывание платформы назад, когда она наклоняется на 50 градусов.
Есть 2-й метод, где разгрузка разрешается по трем сторонам (назад, влево и вправо). Понятно, что последний вариант является самым лучшим, удобным и универсальным. Вбок платформа наклоняется на 45 градусов.
Кабина грузовика разрабатывалась в соответствии с трендами советского периода и имела угловатые формы. При этом в сравнении с более старыми версиями в салоне появилось значительно больше места. Фальшпанели дверей получили дополнительные боковые карманы, которые можно было использовать в качестве места хранения различных мелочей. Хорошая термоизоляция делала комфортным пребывание в салоне во время движения. Кабина модели была позаимствована от экспериментальной разработки ГАЗ-4301, представленной в 1984-ом году. Она отличилась увеличенными размерами и была рассчитана на двух человек. Добраться до основных органов управления не составляло большого труда, поскольку они имели рациональное размещение. Среди других особенностей следует выделить наличие ремней безопасности, современную приборную панель, мягкую обивку внутренних панелей и дверей.
ГАЗ-4301
Дополнительно автомобиль оснащался автономным предпусковым подогревателем, позволяющим без проблем заводить мотор в холодное время года. Другой особенностью модели стала труба-воздухозаборник, проходящая вдоль капота.
На бензиновые модификации ГАЗ-3307 устанавливалась 4-скоростная механическая коробка передач, на дизельные версии – 5-ступенчая КП. При этом отличить 4-скоростную КП можно было по характерному вою, издаваемому при движении.
В механизме рулевого управления впервые появился гидроусилитель руля. Сама конструкция подверглась незначительным доработкам и представляла собой глобоидальный червяк, дополненный трехгребневым роликом. Позднее появился новый механизм с винтом и шариковой гайкой, позволивший сократить усилие на руль.
Автомобиль оснащался стандартными тормозами барабанного типа с гидровакуумным усилителем и гидравлическим приводом. Стояночный тормоз находился на трансмиссии и являлся механическим.
Подвеска в ГАЗ-3307 изменена не была. В грузовике имелась возможность установки тента и борта. Выносливое и надежное шасси позволяло переносить большие нагрузки, потому применялось для установки различных кузовов (эвакуаторов, самосвалов, фургонов и прочего). На базе ГАЗ-3307 создавались промтоварные, изотермические, хлебные фургоны и автозаки.
Неисправности системы зажигания ГАЗ-3307
Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.
Если лампочка горит непрерывно или не загорается, — неисправен коммутатор (к сожалению, характерная проблема на ГАЗ-3307).
Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.
Отопление кабины ГАЗ-3309 и ГАЗ-3307
Система отопления предназначена для создания и поддержания комфортных условий в кабине в холодное время года, а также для обогрева ветрового стекла и стекол дверей.
Отопитель состоит из короба 3 (рис. 7.1) воздухозаборника, радиатора 5 отопителя, расположенного в кожухе 9, и двух вентиляторов. В качестве теплоносителя используется жидкость системы охлаждения двигателя.
Охлаждающая жидкость из двигателя через краник отопителя, расположенный на правом брызговике крыла, поступает в радиатор отопителя. Пройдя через радиатор, жидкость поступает в нижний бачок радиатора охлаждения двигателя.
Порядок включения отопителя:
— открыть краник отопителя с помощью рукоятки 15, переведя ее в крайнее верхнее положение;
— открыть заслонку 4 короба 3 воздухозаборника, переведя рукоятку 14 в крайнее верхнее положение;
— включить вентиляторы отопителя на первую (малую) или на вторую (максимальную) частоту вращения (см. рис. 5.10 и 5.12).
Для уменьшения теплопритока необходимо переключить электродвигатели на малую частоту вращения.
После этих операций наружный воздух из короба воздухозаборника прогоняется вентиляторами через радиатор отопителя и нагревается.
Часть нагретого воздуха направляется через патрубки 2 и 6 (рис. 7.1) на обогрев ветрового стекла и часть к распределителям 8 и 12. Направление потока воздуха от каждого распределителя регулируется заслонкой 10, управляемой рычагом 11. Рычаги расположены на корпусах распределителей и имеют три фиксированных положения:
— верхнее — поток воздуха поступает только в ноги водителя (пассажира);
