Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Электросхема дэу нексия 8 клапанов

Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

Самостоятельное устранение заводского брака проводки автомобиля Daewoo Nexia

Сделай сам своими руками если не заводится Daewoo нексия

СБОРКА ДВИГАТЕЛЯ ДЭУ НЕКСИЯ ЧАСТЬ1

Daewoo Nexia нет зарядки, стучат гидрокомпенсаторы

Лечим Нексию когда мотор Двоит троит, плавающие обороты или не заводится

Блок предохранителей и реле, расположенный в салоне Daewoo Matiz 0.8L-1.0L МКПП и АКПП

Диагностика ЭБУ Daewoo Nexia

https://youtube.com/watch?v=w-YIjI1yXN4

Daewoo Nexia ремонт контактной группы замка зажигания 1.mp4

Нексия-8 клапанов-заводим.

https://youtube.com/watch?v=DSUlAff7i54

Также смотрите:

  • Митсубиси асх или ниссан кашкай что лучше
  • Хендай крета в контакте
  • Toyota rav4 или hyundai tucson
  • Honda crv обзор
  • Предохранители пежо 308
  • Субару переводится как
  • Характеристики volvo xc90
  • Мерседес s класса последний
  • Плюсы и минусы хендай грета
  • Toyota gaia технические характеристики
  • Audi rs6 2018

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

  1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
  2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
  3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
  4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
  5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Обогрев салона Нексия имеет общую с кондиционированием панель управления, которая располагается на торпедо, содержит следующие регуляторы и переключатели:

  1. переключатель позиций вентилятора, который позволяет выбрать необходимую скорость вращения его вала, тем самым уменьшив или увеличив величину обдува.
  2. выключатель рециркуляционного режима.
  3. регулятор температуры.
  4. выключатель кондиционера.
  5. регулятор управления исполнительным элементом отопителя.

На работу переключателя, управляющего режимами нагнетателя, не влияют положения ручек терморегулятора, а также заслонки печки. Скорость вращения вентилятора регулируется изменением напряжения, поступающего на клеммы его электропривода. Изменение положения заслонок обогревателя осуществляется при помощи пневматического привода, а терморегулятор связан со своим исполнительным элементом посредством тягового соединения (тросик).

Схема предохранителей

Стандартная электросхема расшифровывается так:

  • F1 – система ЭБУ, предохраняет силовые жилы устройства;
  • F2 – система габаритов;
  • F3 – не используется;
  • F4 – предохранитель режима дальнего света головной оптики;
  • F5/6 – ближний свет, коррекция правой и левой фар соответственно;
  • F7 – топливная система;
  • F8 – повороты в режиме работы, аварийка и стопы;
  • F9 – дворники;
  • F10 – защитный элемент электрического замка крышки рагажника;
  • F11 – компрессор кондиционера;
  • F12 – низкая скорость вращения вентилятора печки;
  • F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
  • F14 – клаксон и вентилятор печки;
  • F15 – внутренняя подсветка салона, бардачка и грузового отсека;
  • F16 – питание электроподъемников дверных стекол;
  • F17 – включается в работу при запитке магнитофона от замка зажигания;
  • F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.

Также здесь присутствует несколько реле.

  1. Максимальный режим работы вентилятора печки.
  2. Поворотники в режиме моргания.
  3. Реле включения бензонасоса.
  4. Фронтальные и кормовые противотуманки.

Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.

В дополнительной части имеется малое количество плавких вставок:

  • F20 – климатконтроль;
  • F21 – стандартные противотуманки.

С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Daewoo Nexia до 2008. Руководство по обслуживанию и ремонту

Эксплуатация любого автомобиля Daewoo Nexia невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Daewoo Nexia содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Читать дальше: Как поменять магнитолу хендай солярис

Руководство по ремонту Daewoo Nexia разделено на главы: Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля); Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения); Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге); Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания); Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Daewoo Nexia); Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Daewoo Nexia).

Любая из процедур ремонта Daewoo Nexia приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Daewoo Nexia высококвалифицированными автомеханиками.

Книга «Daewoo Nexia до 2008. Руководство по обслуживанию и ремонту» необходима, чтобы диагностика и ремонт Daewoo Nexia могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Daewoo Nexia Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер Описание цепей
F1 Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4 Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5 Основное защитное реле стеклоподъемников
F6 Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7 Реле подключения клаксона.
F8 Подогрев стекла кормовой части и зеркал заднего вида.
F9 Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10 Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14 Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15 Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16 Прерыватели аварийки и реле поворотов
F17 Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18 Силовой вентилятор системы отопления
F19 Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20 Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

  • №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
  • №3 – предохранительная вставка бензонасоса, расположенного в баке;
  • №4 – элемент отвечает за питание цепи контроллера автомобиля;
  • №9 – предохранитель правого вентилятора радиатора;
  • №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме Расшифровка обслуживаемой цепи и оборудования
К1 Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2 Система очистки лобового окна, реле питает электромотор.
К3 Прерыватель указателей поворотников в рабочем положении
К4 Модуль блока фар – включение ближнего света
К5 Защитный переключатель включения и питания дальнего света головной оптики
К6 Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7 В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8 Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

  • К1/2 – штатные противотуманки (при наличии);
  • К3 – включение системы подогрева сидений;
  • К4 – защита клаксона;
  • К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

  • К1 – дополнительное реле;
  • К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
  • К7 – питание цепи топливного насоса;
  • К8 – главное реле автомобиля.

стартер не крутит и не щелкает, причины

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

  1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
  2. Открываем капот и ищем стартер.

    Находим стартер.

    Очищаем клеммы от грязи.

  3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
  4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

    Проверяем втягивающее реле.

  5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

    Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

carfrance.ru

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

  • распределителя зажигания;
  • катушки;
  • высоковольтной цепи;
  • электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

  • частоты вращения коленчатого вала;
  • угла открытия дроссельной заслонки;
  • данных с датчика кислорода каталитического нейтрализатора;
  • температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

Устройство двигателя

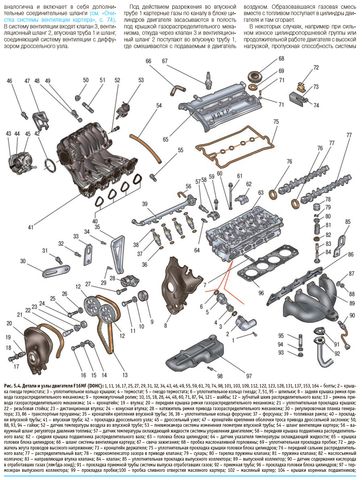

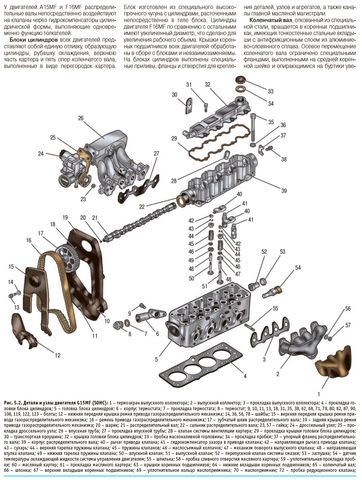

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров. Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

Система управления двигателем состоит из электронного блока управления (ЭБУ), датчиков пара­метров работы двигателя и автомоби­ля, а также исполнительных устройств. ЭБУ представляет собой мини-ком­пьютер специального назначения. В его состав входят оперативное запоминающее устройство (ОЗУ) и про­граммируемое постоянное запоми­нающее устройство (ППЗУ). ОЗУ используется микропроцессором для временного хранения текущей инфор­мации о работе двигателя (измеряе­мых параметров) и расчетных данных. Из ОЗУ блок управления двигателем берет программы и исходные данные для обработки. В ОЗУ записываются также коды возникающих неисправностей.

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.

Электросхема замка зажигания, стартера, генератора Дэу Нексия

G1 Аккумуляторная батарея

S1 Замок зажигания

82 Выключатель «Стоянка/нейтраль»

Схема системы зажигания Daewoo Nexia

11 Катушка зажигания

Y1 Блок зажигания

Y2 Распределитель зажигания

Топливные форсунки, питание автомобиля

Y3 Топливные форсунки

Датчики температуры, давления, скорости, заслонки — схемы электрооборудования

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

ХЗ Разъем переключателя октан-корректора

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Электропроводка датчика концентрации кислорода (ДКК)

Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)

Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы системы диагностики, блокировки гидротрансформатора, топлива

МЗ Электродвигатель топливного насоса

S2 Выключатель «Стоянка/нейтраль»

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности

К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА

К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ

Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

R9 КОНТАКТНАЯ КАТУШКА

Датчики температуры, давления, скорости, заслонки, клапан ХХ

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Датчик концентрации кислорода (неэтилированный бензин)

Р5-1 Датчик концентрации кислорода (этилированный бензин)

Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы систем диагностики, блокировки гидротрансформатора, топлива

К2 Реле топливного насоса

МЗ Электродвигатель топливного насоса

52 Выключатель «Стоянка/нейтраль»

53 Выключатель стоп-сигнала

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Y4 Электромагнитный клапан блокировки гидротрансформатора

Противотуманные передние фары и задние фонари Дэу Нексиа

Е5 Противотуманная передняя фара (левая)

Е6 Противотуманная передняя фара (правая)

Е7 Противотуманный задний фонарь (левый)

Е8 Противотуманный задний фонарь (правый)

К5 Реле противотуманных фар

57 Выключатель противотуманных передний фар

58 Выключатель противотуманных задних фонарей

Электросхема приборов освещения автомобиля Дэу Нексиа

Е1 Лампа дальнего света (левая фара)

Е2 Лампа ближнего света (левая фара)

ЕЗ Лампа дальнего света (правая фара)

Е4 Лампа ближнего света (правая фара)

КЗ Реле включения освещения

К4 Реле включения фар

М4 Электродвигатель регулятора левой фары

М5 Электродвигатель регулятора правой фары

R2 Блок управления регулятора фар (направление светового пучка)

S5 Правый выключатель

S6 Переключатель света фар.

Перечень предохранителей нексии — Daewoo Nexia FAQ

Ток, А Защищаемые цепи
F1 ECM 10 Электронный блок управления двигателем (ЭБУ)
F2 ILLUMINATION 10 Габаритное освещение
F3 ECM2 РЕЗЕРВ
F4 HEAD LAMP H/BEAM 20 Дальний свет фар
F5 HEAD LAMP LH L/BEAM 10 Ближний свет фар и электрокорректор (левая фара)
F6 HEAD LAMP RH L/BEAM 10 Ближний свет фар и электрокорректор (правая фара)
F7 FUEL PUMP 30 Топливный насос, форсунки
F8 HAZARD LIGHT 20 Указатели поворота (аварийная сигнализация), сигналы торможения
F9 WIPER 30 Стеклоочиститель и стеклоомыватель
F10 FUEL DOOR 10 Электропривод крышки заливной горловины бензобака
F11 AIRCON 10 Реле компрессора системы кондиционирования
F12 BLOWER MOTOR (LOW) 30 Электровентилятор системы охлаждения (низкая скорость)
F13 CLUSTER, CIGAR, CRIME 20 Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла (управляющий сигнал на реле)
F14 HORN, BLOWER MOTOR (HIGH) 30 Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15 ROOM LAMP, ANT 20 Плафоны освещения салона и багажного отделения, электропривод антенны
F16 POWER WINDOW 30 Электростеклоподъемники
F17 AUDIO (IGN) 10 Автомагнитола (питание от замка зажигания)
F18 AUDIO (BATT), AUTO TRUNK, DOOR LOCK 30 Автомагнитола (питание от АКБ), обогрев заднего стекла, центральный замок, привод открывания багажника
F19 30 Электровентилятор климатической установки (печки)
F20 30 Противотуманные фары (ПТФ)

Схема двигателя

Элементы электронной системы управления двигателем F16D3:

Эта память энергозависима, т.е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от ЭБУ колодки жгута проводов) ее содержимое стирается. ППЗУ хранит программу управления двигателем, которая содержит оследовательность рабочих команд (алгоритмов) и калибровочных данных — настроек. ППЗУ энергонезависимо, т.е. содержимое памяти не изменяется при отключении питания.

ЭБУ получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, клапан рециркуляции отработавших газов, клапан системы изменения длины впускного тракта (на двигателе F16D3), муфта компрессора кондиционера, вентилятор системы охлаждения.

Некоторые особенности функционирования систем отопления и рециркуляции Daewoo Nexia

Заметим, что при включенном продолжительный период времени режиме рециркуляции, возможно ухудшение состояния водителя и пассажиров из-за скопления в салоне углекислотных соединений. Поэтому использовать этот режим рекомендовано лишь в крайнем случае (перемещение по местности с сильным задымлением). Поэтому, когда проходит необходимость использования автономной вентиляции, рециркуляционный режим следует отключить. Также не рекомендовано его использование при низкой температуре окружающей среды, поскольку на стёклах в салоне будет скапливаться конденсат, который тут же превратиться в наледь. К особенностям работы кондиционера относится то, что он не включится, если переключатель положения вентилятора отопителя установлен в режим «0», то есть выключен. Это не считается неполадкой.

Основные неисправности двигателя

Силовым агрегатам деу присущ ряд характерных недостатков:

Характерные недостатки

Причины

Решение

Увеличен расход масла

Износ поршневых колец

Износ масляного насоса

Течь в моторе

Заменить кольца

Заменить масляный насос

Заменить уплотняющие элементы, подтянуть болты

Сильный стук (мотор прогрет)

Зазоры в коренных подшипниках — больше необходимых

Натяжение приводных ремней увеличено

Крепление гидротрансформатора ослаблено

Заменить вкладыши

Отрегулировать натяжение, при необходимости заменить

Отрегулировать болты

Стук в моторе после запуска

Передний коренной подшипник — увеличен зазор

Коленчатый вал — увеличен осевой зазор

Гидравлические толкатели клапана неисправны

Заменить

Опорный подшипник вала — заменить

Проверить, при необходимости заменить

Быстро греется двигатель

Термостат неисправен

Проверить, при необходимости заменить

Мотор долго греется

Термостат неисправен

Проверить, при необходимости заменить

Для большинства подобных работ может потребоваться наличие специальных инструментов, оборудования, знаний.

Проблемы с электростеклоподъемниками

Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль. Чаще всего проблемы со стеклоподъемниками возникают на Дэу российской сборки, причем комплектующие, судя по всему, поступают и в Узбекистан и в Польшу абсолютно одинаковые. Тем не менее, при возникновении проблем со стеклоподъемниками необходимо убедиться в том, что проблема именно в электрической части. Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
