Особенности устройства и работы вариатора

Как правильно использовать вариатор?

При эксплуатации устройства важно правильно его использовать, иначе можно нанести существенный вред, в результате которого придется делать дорогостоящий ремонт. Для того чтобы CVT прослужил долго, стоит соблюдать следующие рекомендации:

• Контролировать и регулярно проверять уровень жидкости в устройстве. Без нее последствия будут такими же, как при работе обычной коробки передач: без масла устройство довольно быстро выйдет из строя. При больших нагрузках жидкость расходуется интенсивнее, поэтому ее придется доливать, если вариатор используется в щадящем режиме, процедура не потребуется весь срок службы. Заметить нехватку жидкости можно по затруднительному переключению передаточного числа.
• Зимой нельзя сразу трогаться с места, необходимо, чтобы и двигатель, и коробка сначала достаточно прогрелись. Набирать скорость также требуется постепенно.
• Нельзя совершать резкие старты. Большая нагрузка при движении с места может порвать ремень КПП. Сам механизм также может пострадать, так как не предназначен для использования под высокой нагрузкой.

При обнаружении неисправностей не стоит пытаться отремонтировать КПП самостоятельно. Требуется обратиться в то СТО, где имеется специалист, хорошо разбирающийся в данном вопросе (перечень дилеров Renault). Несмотря на довольно простое устройство, вариатор требует внимательного к себе отношения и в ремонте довольно сложен из-за того, что не все механики знают, как правильно с ним работать. Именно поэтому не стоит рисковать, доверяя ремонт непроверенному ремонтнику или делая его самостоятельно, не имея для этого достаточного опыта и соответствующих знаний.

Принцип действия и состав

Принципиально вариатор образован двумя шкивами переменного диаметра. Поскольку передаточное число равно отношению действующих радиусов, по которым движется клиновой ремень, то его можно менять в широких пределах, сделав шкивы раздвигающимися и синхронно переставляя ремень на нужную траекторию. Это и определяет принцип работы вариатора и объём оборудования, относящегося к современному блоку автоматической бесступенчатой трансмиссии:

• ведущий и ведомый конические шкивы;
• ремень, набранный из металлических пластин с тонкими стальными лентами, иногда используется примерно такая же по форме цепь;
• гидротрансформатор на входе, состоящий из двух турбинных колёс и реактора, полностью аналогичен таковому в гидромеханической коробке;

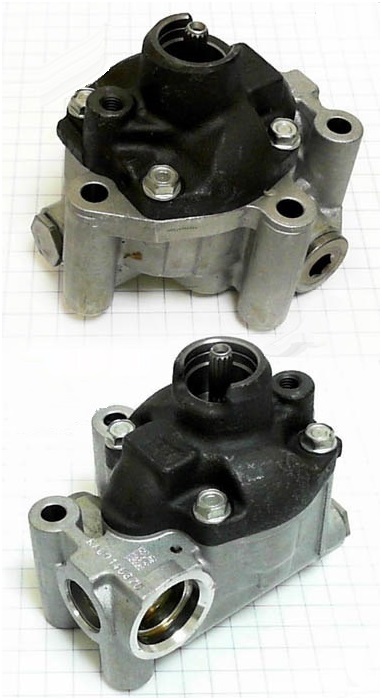

• масляный насос, создающий управляющее давление рабочей жидкости;
• гидроблок, содержащий электрогидравлические клапаны, масляные магистрали и датчики давления, преобразующий электрические команды в перемещение исполнительных механизмов;
• фрикционные мокрые сцепления рабочего хода и реверса;
• дополнительные редукторы или главные передачи с дифференциалами;
• шаговый двигатель, он же степ-мотор, непосредственно занимающийся синхронным перемещением половинок шкивов;
• масляные фильтры тонкой и грубой очистки.

Иногда применяются дополнительные устройства, поскольку конструкции отличаются разнообразием, что связано как с компоновкой и инженерным подходом, так и с дальнейшим развитием бесступенчатого направления. Так, например, имеются коробки в гибридном исполнении, где кроме пары шкивов наличествует дополнительная двухступенчатая планетарная передача, заимствованная из классической АКПП. Такое решение заметно облегчает жизнь ремня и шкивов, не заставляя их работать с большим потоком мощности в крайних положениях, что может резко сократить ресурс. Добавочный редуктор автоматически переключает передачу по достижении определённой пороговой скорости, действуя как демультипликатор.

Важным элементом CVT является его рабочая жидкость — специальное вариаторное масло. Над обеспечением его свойств много потрудились, заменить его ничем нельзя, это надо знать при самостоятельном обслуживании. И чем оно качественнее — тем лучше, ресурс пока остаётся одним из самых слабых мест данной трансмиссии. Жидкость на уровне компромиссов сочетает многие с виду несовместимые свойства, основные из которых заключены в необходимости обеспечить смазку передающих большую мощность пар трения ремня о шкивы при одновременном исключении проскальзывания. Любое трение выделяет тепло, масло разогреется, потеряет свойства, и весь узел будет непоправимо разрушен. Частично проблему решает масляный радиатор, но перегрев остаётся основной страшилкой к применению вариаторов в тяжёлых условиях.

Ремонт бесступенчатой трансмиссии своими руками

Для проведения ремонта и устранения большинства неисправностей вариатора требуется его демонтаж с автомобиля. Без снятия решаются преимущественно только программные неполадки.

Начинать ремонт рекомендуется с очистки магнитов. По их состоянию можно косвенно определить износ металлических контактирующих поверхностей узла.

Большинство проблем связанных с вариатором возникают из-за его перегрева

Поэтому важно проверить радиатор и очистить его. При значительных дефектах радиатора может потребоваться его замена на новый

Износ и растяжения ремня устраняются его заменой. Затягивать с установкой нового изделия не рекомендуется. Связано это с тем, что отслуживший свое ремень вызывает повреждения дорогостоящих конусов.

На некоторых автомобилях для вариатора подходит несколько ремней. При интенсивном использовании машины желательно приобретать усиленное изделие.

Повреждение конусов устраняется их заменой

При этом важно оценить общее состояние трансмиссии. В некоторых случаях более выгодно купить новый или контрактный вариатор

При гуле, доносящемся с узла требуется менять подшипники.

Вышедший из строя степ-мотор всегда меняется на новый.

Датчик имеет низкую стоимость и при поломке подлежит замене.

Соленоиды, насос, редукционный клапан и прочие элементы контактирующие с маслом при выходе из строя не всегда подлежат замене. В некоторых случаях их достаточно очистить от загрязнений.

Принцип работы вариатора

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Когда автомобиль трогается с места необходимо максимальное усилие. Для того, чтобы снизить нагрузку на двигатель, конусы ведущего вала разводятся и в точке соприкосновения с ремнем шкив имеет самый малый диаметр. При этом на ведомой оси конусы сводятся. Это позволяет получить максимальный диаметр шкива в точке соприкосновения с ремнем. При таком состоянии вариатора ведущий вал должен сделать несколько оборотов, чтобы ведомый сделал один круг.

По мере того как происходит разгон, передаточное число изменяется. Конусы ведущего шкива начинают сходиться, увеличивая его диаметр. На ведомом валу происходит обратное действие. Конусы расходятся, а диаметр убавляется.

При достижении автомобилем высокой скорости шкив ведущего вала имеет максимальный диаметр. При этом на ведомом валу конусы полностью разведены, что обеспечивает минимальный размер шкива в точки соприкосновения с ремнем. При этом один оборот ведущего вала соответствует нескольким вращениям ведомого. На изображении ниже показаны принцип действия вариатора, схема расположения конусов и как работает бесступенчатая трансмиссия.

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Тороидальный вариатор имеет схожий принцип действия, но устроен совершенно по другому. В нем усилие передается не с помощью ремня, а специальными роликами. Они зажаты между валами и расположены на одной оси. Ролики имеют тороидальную форму, откуда и происходит название вариатора.

Для смены передаточного числа в тороидальном вариаторе требуется изменить положение роликов. Для максимальной тяги они должны быть повернуты в сторону ведомого диска. При высоких оборотах ролики направлены к ведущему диску. Устройство и принцип работы тороидальной бесступенчатой трансмиссии показаны на изображении ниже.

То как именно вариатор меняет передаточное число во время разгона зависит от программы управления. Для максимальной динамики двигатель выводится на обороты, соответствующие наибольшему крутящему моменту. При этом плавно меняется передаточное отношение. Темп разгона высокий, так как не тратится время на переключение между ступенями.

Ездить в вышеописанном режиме не очень удобно. Постоянные высокие обороты мотора приводят к большому расходу топлива и снижают ресурс силовой установки. При этом водитель, привыкший эксплуатировать транспортное средство с обычной коробкой передач, испытывает странные ощущения от монотонной работы мотора. Поэтому часто вариатор настраивают так, чтобы разгон полностью напоминал увеличение скорости с обычной АКПП.

Большинство бесступенчатых трансмиссий способны имитировать работу механической или роботизированной коробки передач. При этом все передаточные числа задаются программно. Вариатор просто переключается между установленными положениями.

История появления вариатора

Хотя в последние годы вариатор стал гораздо более популярным, эта идея была известна на протяжении многих веков. Первый эскиз вариатора был сделан Леонардо Да Винчи в 1490 году и был впервые запатентован Diamler и Benz в 1886 году. В 1910 году мотоциклы Zenit построили мотоцикл V2, который реализовал конструкцию CVT, продукт вышел успешным и востребованым на рынке. В конце 1980-х Subaru выпустила первый серийный автомобиль, в котором использовалась вариаторная трансмиссия. Он был запущен в Токио, и вскоре большая партия автомобилей прибыла в США, где также была тепло принята потребителями. Сегодня большинство производителей предлагают, по крайней мере, одну модель автомобиля, которая использует трансмиссию CVT.

Поделиться с друзьями:

Коробка вариатор плюсы и минусы

Автомобиль с вариатором, в конечном счете, будет более экономичным, чем обычный автомобиль, особенно для остановки / начала движения или когда вы постоянно меняете скорость. Старт автомобиля будет более гладким и более тихим. Однако, чем больше этих преимуществ вы получаете, тем больше автомобиль чувствует себя на моторной лодке, где вы получаете странное ощущение увеличения скорости при неизменных оборотах двигателя. Если вы можете жить с этим, и это не придаст вам никакого дискомфорта, то вариатор вполне вам подойдет. Более детально о плюсах и минусах вариаторов ниже.

Плюсы вариатора

Основным  преимуществом вариатора является эффективность, которую он может предложить. Транспортные средства, которые включают CVT, оценены среди самых эффективных транспортных средств и могут предложить значительную экономию топлива. Сегодня почти все гибриды используют вариатор для максимальной экономии топлива. Еще одно преимущество CVT замечено при движении по крутым склонам. Нормальные автоматические коробки передач могут иногда испытывать трудности при большой нагрузке, когда вариатор почти сразу может найти точное соотношение, необходимое для плавного обеспечения мощности без каких-либо переключений. Эти плавные переключения передач являются еще одним преимуществом для водителя, поскольку они могут предложить чрезвычайно плавные поездки, даже не чувствуя «сдвига» транспортного средства.

Минусы вариатора

Хотя вариатор может предложить непревзойденную экономию топлива, у него есть существенный минус. Основной  недостаток данных трансмиссий — это ценник, с которым они продаются. Типичная замена трансмиссии часто может стоить от 2 000 долларов в случае поломки. Из за особенностей устройства, блок CVT не будет работать так же долго, как обычная автоматическая коробка передач. В среднем срок службы этой трансмиссии составляет 150 – 200 тысяч километров

Еще более важно отметить тот факт, что, когда они выходят из строя, в 9 из 10 раз они должны быть заменены. Причиной этого является то, что детали очень дороги, их может быть трудно, если не невозможно найти, и, как правило, цена за замену деталей получается такая, что дешевле будет произвести полную замену

Другим недостатком вариатора является то, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач. По этой причине блок CVT не используется в машинах с большой производительностью.

Коробка вариатор, плюсы и минусы

При сравнении КПП вариаторного типа с классической коробкой автомат, выясняется, что АКПП состоит из многочисленных шестерен, валов, синхронизаторов, муфт, тормозов, гидравлической системы, плиты с масляными каналами и пр. Вариатор отличается простотой конструкции. В его состав входят только три основных компонента: ведущий и ведомый шкивы, а также приводной ремень.

Коробки вариаторы набирают популярность среди автопроизводителей и владельцев автомобилей, благодаря большому количеству достоинств:

1. Возможность набирать и снижать скорость без переключения режимов.
2. Плавность передвижения автомобиля при изменении скоростей вариатора.
3. Стабильность показателей мощности, вне зависимости от скорости машины.
4. Существенная экономия топлива.
5. Чуткая реакция электронной системы вариатора на изменения характера дороги (движение по скользкой дороге, на подъем, под уклон).
6. Отсутствие вынужденного замедления (авто не снижает скорость даже при преодолении подъемов).
7. Минимальные потери мощности вариатора, в сравнении с АКПП.
8. Отличная динамика разгона.
9. Стабильность оборотов двигателя.
10. Меньшие выбросы вредных веществ.
11. Простота устройства, минимальное количество рабочих элементов.

Благодаря сравнительно небольшому количеству составляющих, вариатор имеет намного меньший вес, чем аналогичная коробка автомат.

Вариаторы обладают простой конструкцией, но это не исключает необходимости регулярного технического обслуживания. Больше всего хлопот и неприятностей доставляет ремень вариатора CVT. Кроме компьютерной диагностики, здесь требуется производить замену клиновидных или цепных ремней после каждого пробега, равного 50 – 60 000 км. Бывают случаи, когда ремень вариатора нужно менять намного раньше. Все зависит от марки машины, модели вариатора, условий эксплуатации автомобиля.

Наряду с очевидными преимуществами, коробка вариатор обладает определенными недостатками:

• Вариатор плохо переносит усиленные нагрузки.
• Его редко устанавливают на внедорожники, которые эксплуатируются на тяжелых трассах.
• Сравнительно небольшой срок эксплуатации.
• Трудно найти квалифицированного специалиста по ремонту и восстановлению работоспособности вариаторов.
• В мастерских автосервиса часто предлагают полностью заменить поломанный вариатор на новый дорогостоящий механизм. Стоимость нового вариатора составляет более 30% от общей цены на автомобиль.

Плюсы и минусы бесступенчатой трансмиссии

В процессе эксплуатации автомобиля с вариатором водитель может обнаружить нижепредставленные плюсы:

• отсутствие рывков при разгоне, которые присутствуют в работе АКПП;
• не требуется выжимать сцепление, что является обязательным при вождении авто с механикой;
• низкий риск пробуксовки;
• высокая экономия топлива;
• более высокий КПД на фоне АКПП;
• низкий вес по сравнению с автоматом;
• увеличение ресурса силового агрегата;
• высокий комфорт движения;
• низкий уровень шума.

Несмотря на все преимущества бесступенчатая трансмиссия имеет нижепредставленные минусы:

• ремень относительно быстро изнашивается, а его замена имеет высокую стоимость;
• сильная чувствительность к перегрузкам;
• низкий срок службы, если нарушен интервал замены смазки;
• сложный и дорогостоящий ремонт, из-за чего мастера на автосервисах часто предлагают установку контрактного или нового вариатора, цена которого доходит до 30-40% стоимости машины;
• диагностика часто требует разборки узла, что обходится дорого;
• отзывы автовладельцев говорят о том, что вождение машины с вариатором скучное и занудное из-за монотонного гула мотора;
• все типы бесступенчатой трансмиссии неспособны справиться с большим крутящим моментом, поэтому они не встречаются на спортивных и по настоящему вседорожных автомобилях;
• отсутствие специалистов, для которых не проблема диагностика, регулировка и ремонт вариатора;
• если бесступенчатая трансмиссия продолжительно ходит без замены фильтров, то ее ресурс критически уменьшается.

Греть или не греть вариатор?

Для того, чтобы разобраться в вопросе прогрева CVT Ниссан, надо понимать, что происходит с агрегатом при отрицательных температурах. Указанный узел состоит из комплекса металлических деталей, резиновых, пластиковых сальников и прокладок, а также смазочного материала.

Если температура опустилась ниже 0, вариатор необходимо греть

При значительном снижении температуры смазочный материал будет более густым. Как итог, произойдет снижение эффективности смазки при запуске вариатора, что будет сопровождаться повышением нагрузки на все механизмы устройства. Также происходит сжимание металла, пластика и резины во всём агрегате. При температуре менее пятнадцати градусов ниже нуля, отмечается работа CVT Ниссан с толчками до момента полного прогревания.

Можно сделать вывод, что проблемы с вариатором Ниссан без предварительного прогрева зимой неизбежны. Правильная эксплуатация CVT подразумевает запрет эксплуатации CVT без применения предпускового обогревателя при температуре ниже минус тридцати пяти градусов.

Правильный прогрев вариатора Ниссан

В предыдущем пункте стало понятно, что прогревать CVT необходимо. Теперь разберемся, как прогревать вариатор Ниссан зимой правильно. Ни в коем случае нельзя использовать методики по аналогии с автоматической коробкой передач, это будет сопровождаться с проявлением новых проблем. Доступны несколько правильных вариантов по прогреву вариатора Ниссан. Далее рассмотрим каждый в отдельности.

Конструкция вариатора

Первый вариант – это прогрев в движении. Он предполагает старт автомобиля сразу после запуска. При этом необходимо ограничить обороты двигателя, а также избегать резких ускорений и торможений. После разогрева можно эксплуатировать вариатор Ниссан в стандартном режиме.

Второй вариант предполагает прогрев CVT на стоянке. В этом случае понадобится запустить силовой агрегат и ожидать от пяти до двадцати минут, в зависимости от температуры окружающей среды. Ждать следует до набора двигателем рабочей температуры. Дело в том, что вариатор Ниссан обогревается непосредственно от работающего мотора до момента начала движения автомобиля. Указанный способ будет удобен владельцам машин с установленным автозапуском, так как не возникает проблем с затратой дополнительного времени.

Если температура регулярно опускается ниже -10, лучше установить предпусковой обогреватель

Третий способ считается самым рациональным и правильным среди экспертов. Правильным подходом является комплексное прогревание автомобиля, которое предполагает использование стояночного набора температуры и в процессе движения.

Данные прогрева вариатора в зависимости от температуры

• 0 и выше – прогревание не требуется;
• 0 – 5 – в течение 3-4 минут на движущемся автомобиле;
• 5 – 10 – порядка пяти минут как на стоянке, так и в движении;
• 10 – 15 – в пределах от 5 до 10 минут не трогаясь с места и от 10 до 15 минут после старта машины;
• 15 – 23 – разогрев мотора на стоянке на протяжении 10-15 минут с последующим набором температуры в движении в течение 15-20 минут;
• 23 – 30 – от 15 до 20 и от 20 до 30 минут соответственно на стоянке и в движении;
• 30 – 35 – эксплуатации CVT осуществляется только при наличии необходимости, с предварительным прогревом на стоянке в течение получаса и дальнейшим набором температуры после старта с места на протяжении сорока минут;
• менее 35 – эксплуатация не рекомендуется.

Разобранный вариатор

В Финляндии используется альтернативный способ прогрева вариатора Ниссан. Для этого агрегат оснащается электрическим подогревом, который записывается непосредственно от электросети через стандартную вилку. Набор температуры происходит в автоматическом режиме, с поддержанием рабочих параметров. Указанные модели автомобилей Ниссан отличаются характерными прорезями на бампере.

Клиноременный вариатор

Для начала рассмотрим устройство клиноременного вариатора, как одной из самых перспективных КПП в будущем. Такой тип вариатора представляет собой соединенные ремнем шкивы и, собственно, все.

Простота конструкции, ее дешевизна и весьма неплохая надежность — все это плюсы клиноременного вариатора, добавьте сюда максимальную эффективность работы двигателя, да еще и обеспечивает экономию топлива по сравнению с механической КПП и АКПП при одинаковой динамике езды.

Полагаю, теперь понятно, почему вариаторам прочат отличное будущее. Но не все так безоблачно. Есть в вариаторе проблемы, которые решаются до сих пор…

Надежность ремня

Ремень испытывает большие нагрузки, поэтому он должен быть очень прочным. До недавнего времени ремень для вариаторов изготавливался так же, как и все остальные ремни, используемые в двигателе для привода различных систем, он был матерчато-резиновым.

Естественно, что он не мог долго воспринимать серьезные нагрузки. Ремень растягивался, рвался довольно быстро, поэтому вариаторы ставили только на маломощные двигатели.

Но потом придумали стальной клиновидный ремень и ремень в виде цепи, что позволило использовать вариаторы на довольно мощных автомобилях, например, Nissan выпускает с вариаторами автомобили с мощностью двигателя 262 л.с., что для большинства автолюбителей, учитывая наши налоги на автомобиль, запредельная мечта.

Устройство стального ремня для вариатора

Вариаторная цепь

Высокий температурный режим работы

Зацепление ремня и шкивов в вариативной коробке происходит за счет сил трения, а это, как все мы знаем, приводит к повышению температуры.

До сравнительно недавнего времени не было технологий, чтобы сделать шкивы и стальной ремень достаточно прочными, чтобы они не разрушались в местах контакта.

В добавок к этому было изобретено специальное масло, которое не снижает трение, а наоборот, увеличивает его. Это необходимо для того, чтобы ремень не проскальзывал, а цеплялся за шкивы.

Помимо этого высокая температура оказывает негативное воздействие на электронный блок управления и частенько, к сожалению, выводит его из строя.

Очень много грязи

Ввиду того, что в вариаторе постоянно трутся с большим усилием ремень и шкивы, то очень быстро накапливаются частички металла, которые сильно загрязняют масло.

Грязное масло, как вы понимаете, начинает разрушать, по сути, всю коробку. Эта проблема решается установкой фильтров, очищающих масло.

Пока вариаторы все же уступают в надежности механике и автоматам, но, тем не менее, компании не прекращают попыток усовершенствовать их, поскольку уж очень заманчивы их плюсы.

Вариаторы, которые сейчас устанавливаются на Nissan при умеренной езде и своевременном техническом обслуживании способны проходить 200.000 км, что не так уж и мало, если разобраться.

Итак, вернемся к работе вариатора клиноременного типа…

Шкивы образуется дисками конической формы, способными совершать движения на сближение/расхождение, с целью изменения диаметра шкива. Диски приводятся в движение вдоль вала гидроцилиндром.

Для соединения шкивов применяется клиновидный ремень, состоящий из тонких полос, изготовленных из металла и связанных между собой специальными пластинками. Вращающий момент достигается благодаря трению, которое возникает между поверхностями шкива и ремня.

На колеса в современных вариаторах вращение передается с помощью гидротрансформатора и  дифференциала.

Включение задней передачи на вариаторе выполняется при помощи планетарки заднего хода. Блок управления предназначен для реализации основных функций вариаторной КПП – управления сцеплением, осуществления контроля над работой редуктора, изменения положения шкивов с учетом рабочих режимов двигателя.

Как уже ранее упоминалось, различают два вида приводных вариаторов – клиноременный и клиноцепной.

Клиноцепной вариатор оснащается цепью, состоящей из металлических звеньев (или пластин), соединенных осями клиновидной формы. Подобная конструкция цепи является более гибкой и эффективной для преобразования и передачи вращательного момента на колеса.

Если в клиноременном вариаторе, вращение колес обеспечивается за счет толкательного усилия, то в клиноцепном вариаторе – благодаря тянущему усилию.

Клиноцепные вариаторы использует на своих автомобилях Audi и Subaru.

Что такое вариатор и принцип его работы

Прежде чем говорить о плюсах и минусах такого типа кпп, нужно понять что это такое и как он работает. Данный вид трансмиссии представляет собой бесступенчатую коробку передач с плавным изменением передаточного числа, в заданном диапазоне. Впервые CVT (Continuously Variable Transmission, что в переводе – постоянно изменяющаяся трансмиссия) на автомобилях стали устанавливать в 50-х гадах, это были легковушки марки DAF. Одной из первых моделей на которой испытали работу клиноременного вариатора стал автомобиль DAF 600.

Массово устанавливаться на автомобили CTV, стала относительно недавно. В редких случаях бесступенчатую трансмиссию можно встретить на автомобилях Chrysler, Fiat, Mini, Peugeot, Opel, Mitsubishi. Куда чаще она встречается на:

• Nissan – Xtronic и Hyper;
• Audi – Multitronic;
• Subaru – Lineartronic;
• Mercedes-Benz – Autotronic;
• Honda – Multimatic;
• Ford – Ecotronic и Durashift CVT;
• Toyota – Multidrive.

Почти все вышеуказанные кпп объединяет общий принцип работы. Главной задачей трансмиссии является плавное изменение передаточного числа («бесконечное» количество передач) это влияет в лучшую сторону на плавность разгона и позволило значительно снизить расход топлива, по сравнению со стандартным АКПП.

Стоит отметить, что первые бесступенчатые трансмиссии славились своей ненадежностью, а именно обрывом ремня.

На сегодняшний день можно выделить два основных типа:

Клиноременной

На большинстве современных бесступенчатых трансмиссиях используется гибкий клиновидный толкающий ремень из нескольких стальных лент и связанных с ними фасонных пластин в виде «бабочки». Появление металлического клиновидного ремня позволило широко использовать вариатор на автомобилях, так как он мог передавать значительный крутящий момент. Еще один вариант замены ремня, это использование цепи (клиноцепные), такой метод применяется на автомобилях марки Audi и Subaru. Металлическая цепь состоит из тонких пластин соединенных осями, это позволяет обеспечивать лучшую гибкость. На таком типе CTV крутящий момент передается торцевой поверхностью цепи при ее точечном контакте с коническими дисками, в отличие от клиноременной бесступенчатой трансмиссии.. В местах контакта возникают высокие напряжения, поэтому диски изготавливают из высокопрочной стали.

Тороидальный

Такой вид бесступенчатой коробки передач чаще всего встречается на автомобилях марки Nissan. Его основным отличием от клиноременного, является наличие конусовидных дисков и роликов. Ведущий диск присоединен к двигателю, в то время, как ведомый к трансмиссии. Расположенные между валами ролики совершают передвижения в вертикальном направлении и вращения в горизонтальном направлении вокруг собственной оси. Передача крутящего момента осуществляется только силами трения между тороидными поверхностями дисков и роликами.

Принцип работы

Как известно, для изменения передаточных отношений классических редукторов необходимо подключать к ведущей шестерне различные комбинации зубчатых элементов, с целью понизить или повысить скорость вращения. В вариаторе всё решается посредством раздвижных шкивов. Если половинки этого элемента сдвигаются навстречу друг другу, то они выдавливают ремень выше, и он зацепляется на больший диаметр. А на другом шкиве автоматически происходит расхождение конусообразных половинок. Ремень проваливается вниз и зацепляется на меньший диаметр. Таким образом, количество передаточных отношений коробки CVT можно считать бесконечным.

Устройство вариатора на автомобиле

Внешне вариативная коробка передач ничем не отличается от коробки-автомата. Визуально невозможно понять, что установлен именно вариатор. Ручка переключения скорости тоже не имеет отличий от обычного рычага АКПП и даже названия режимов — P, R, N, D — такие же.

Главное отличие кроется в принципе работы вариатора в автомобиле. В нем нет обычных чисел передач (1-й, 2-й и так далее). Вариативная коробка имеет огромное количество передач, которые постоянно варьируются, о чем говорит и само название агрегата. С этим связано и отсутствие рывков, когда автомобиль трогается с места или происходит переключение оборотов двигателя. Во время движения, разгона и торможения вариатор плавно и бесшумно меняет передаточное число.
