Бензонасос ваз 2112: обзор, особенности, устройство и замена

Как я искал причину отказа бензонасоса ВАЗ 2110

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание при этом слышен щелчок реле и жужжание насоса и где-то через 3-5 секунд опять слышен щелчок реле и насос замолкает и поворачиваю ключ до конца, работает стартер но двигатель не заводится потому как нет давления в системе питания, насос не качает. Ищу причину отказа бензонасоса путем

проверки предохранителя, который находится

Под боковиной в глубине находятся блок предохранителей, реле и ЭБУ.

Блок реле и предохранителей в увеличенном виде

Вначале проверил предохранитель под номером 3 вынул из гнезда осмотрел состояние контактов и прибором проверил целостность, предохранитель оказался целым (к стати на 15 ампер) это не помогло, далее проверил реле под номером 4. Для этого отвернул гайки указанные стрелками, чтобы снять реле и поставить заведомо исправное. Где взять исправное реле?

Можно снять на время проверки в монтажном блоке реле «дальний свет» оно точно такое же как и реле бензонасоса. Это не помогло, снял заднее сидение под, которым находится бензобак с погружным насосом.

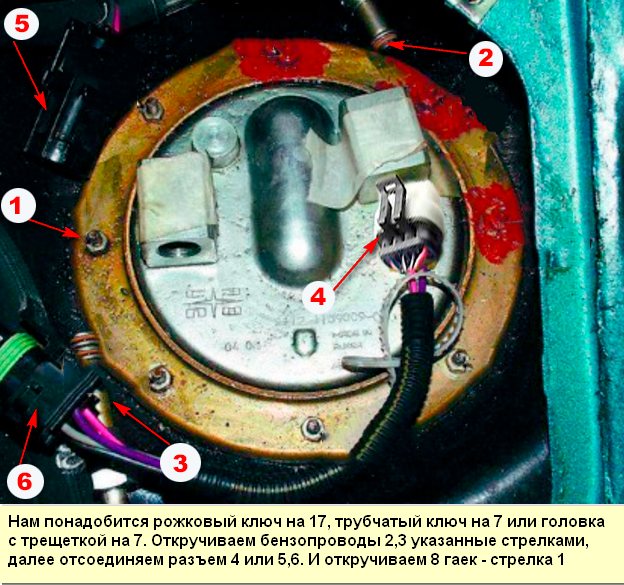

Далее открывается перед нами люк и под ним бензонасос.

Прежде чем произвести выше указанные действия я проверил цепь питания (+)(-) то есть масса бензонасоса на разъёме под номером 5 прибором можно и контрольной лампой результат положительный, проверил целостность цепи на косичке на разъемах под номерами 4,6

Может случиться что не будет цепи питания (+) или (-) на разъеме под номером 5. Если (-)то есть масса не приходит на разъем нужно проверить место соединения с кузовом. У меня цепи питания прозвонились.

Место подключения массы труднодоступное, чтобы добраться нужно разобрать верхнюю и нижнюю облицовку туннеля пола.

Я проверил цепи питания приходят до разъема под номером 4, а бензонасос не работает, то произвел вышеуказанные действия как показано на рисунке, достал топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку

Осторожно вытащил топливный модуль из бака немного, наклонив в сторону правой двери салона, чтобы не погнуть поводок поплавка датчика указателя топлива (ДУТ)

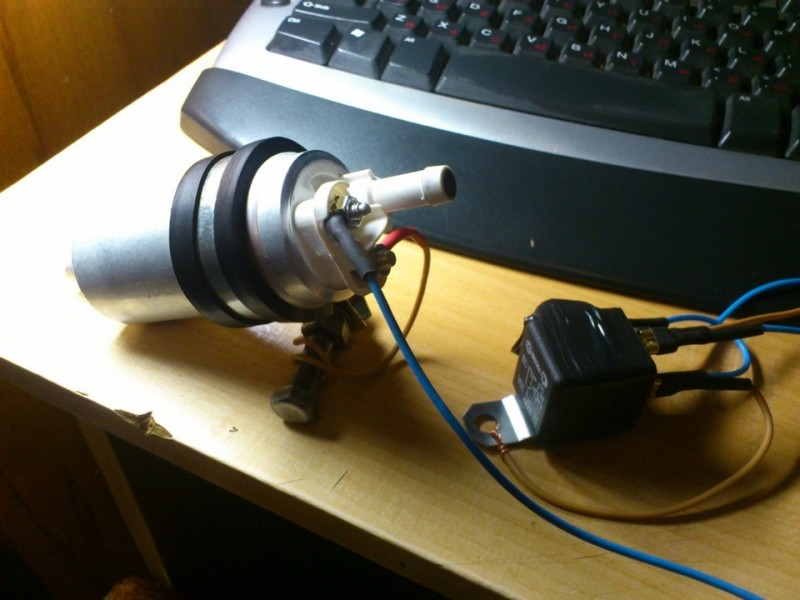

Разобрал топливный модуль. Отдельно проверил насос напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину отказа оказывается плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

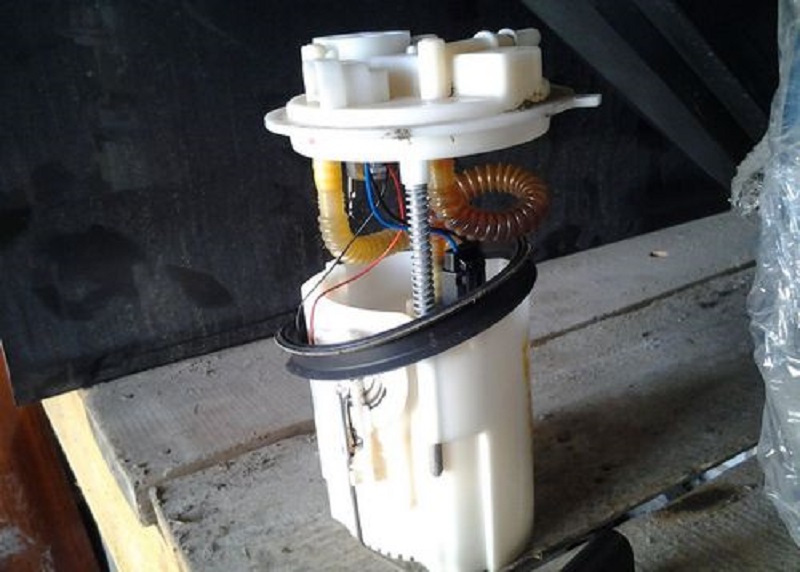

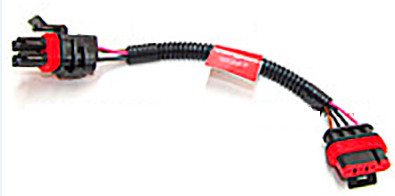

Купил в сборе с поплавком.

Собрал топливный модуль, не устанавливая в бензобак проверил, работает. Устанавливать насос нужно стрелкой в сторону багажника. Установил и поехал бензонасос работает нормально. Смотрите далее

Как удалить логотип или надпись из видео

Устранение стука в печке ВАЗ-2110

Как встречать 2020 год

Электрические бензонасосы, принцип действия, плюсы и минусы

В конструкцию электробензонасоса входят такие составляющие:

• Впускной и выпускной клапан.
• Камера.
• Возвратная пружина.
• Диафрагма.
• Сердечник.
• Электромагнитный клапан.
• Электрические контакты.

Работает электробензонасос с помощью специального сердечника, втягивающегося в электромагнитный клапан, пока не отключатся контакты для подачи электротока. Поворот ключа зажигания перед пуском является сигналом бортовому компьютеру транспортного средства. На данном этапе в бензонасос уже подается электроток. Силовой агрегат еще не запущен, а электромотор внутри топливного насоса за пару секунд поднимает давление в системе до рабочего. Именно поэтому рекомендуется выждать две-три секунды перед тем, как крутить стартер и запускать силовой агрегат.

Бензонасос – деталь важнейшая

Определим для начала, каковы функции топивного насоса, его устройство и виды. Это поможет точнее понять философию замены, ее так сказать, внутренние причины.

Причины выхода из строя

Часто из-за , естественно неисправного, человек получает сильнейший стресс. Да и это не шутка.
Представить себе ситуацию, когда впопыхах водитель бежит к своему автомобилю, пытается его завести, но все даром. В чем же причина?Оказывается, если автомобиль «пропахал» более 90 тыс. км пробега, выход из строя бензонасоса напрашивается само собой и опытные водители это знают
. Будь эта деталь электрическая или механическая, подавать топливо она станет с трудом и со временем нуждается в замене.

Хотя производители и обещают, что якобы их бензонасосы прослужат на протяжении 12 тысяч часов, что составляет примерно около 700 тыс. пробега, данные эти не оправдываются на практике. Зависит ли это от климатических условий, манеры вождения, фирмы и многого другого – столь большого значения не имеет.
Деталь выходит из строя и ей необходим либо ремонт, либо полноценная замена.Если представить причины выхода из строя бензонасоса в виде списка, то выглядеть это будет так:

• частая езда на пустом баке;
• грязный ;
• частые резкие остановки двигателя;
• низкая производительность и мощь двигателя;
• грязное топливо.

Первые две причины – самые опасные. Действительно, взять себе за правило ездить всегда на баке, который заполнен хотя бы наполовину, дает гарантию долгой службы бензонасоса.

А менять фильтр-сеточку этой детали просто необходимо время от времени, так как «полететь» может от загрязненного фильтра не только сам бензонасос, но и двигатель автомобиля, куда будет постоянно поступать грязь, пыль и другие вредные составляющие.

Типы бензонасоса

Предназначение бензонасоса – подавать топливо. Казалось бы, функция, не ахти какая сложная.
Но все дело в том, что двигатель и бензобак автомобиля находятся вдали друг от друга, что является уже проблемой.

На сегодняшний день благодаря гению инженеров и конструкторов, которые придумали эти детали, известны два типа бензонасосов: механический и электронный. Один из них устанавливается на автомобилях с инжектором, другой – на автомобилях с обычным двигателем.
Механический бензонасос – это классика. Деталь крепится снаружи топливного бака, тогда как электрический вариант всегда внутри бака (частично это объясняется тем, что такой тип бензонасоса сильно шумит).
Один из этих видов бензонасоса работает под низким давлением, но на больших объемах топлива (механический), а другой наоборот (электронный).
Принцип работы механического варианта довольно прост: деталь засасывает топливо из бака. И механический бензонасос способен работать на низком давлении, так как расстояние между карбюратором и им малое.

Что касается электрического бензонасоса, то этот всегда функционирует под чутким контролем всей электронной системы автомобиля, принимающей в расчет одновременно несколько факторов:

• положение дросселя;
• содержания выхлопов;
• соотношение воздуха к топливу и т. д.

Как и говорилось выше, электрический насос подачи топлива работает всегда под давлением, из-за чего шума не избежать. Именно с целью приглушения звука его устанавливают глубоко в бак автомобиля, а само топливо выполняет роль охладителя и глушителя.
Бензонасос запускается с помощью электрического двигателя. При этом, когда замок зажигания включен, посылает сигнал насосу, который и начинает подавать топливо.
В некоторых случаях на бензонасос подается электрозаряд, который становится причиной вращения моторчика, в течение нескольких минут, задающего давление в топливной системе.

Заменить бензонасос, особенно на модификациях Ваз 2110 старых, никакой сложности не составит. Он располагается в верхней части двигателя и к нему довольно легко подобраться.
Вооружиться следует лишь отверткой и ключом нужного размера.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Рекомендуем

• Замена ремня генератора на ВАЗ 2114
• Самостоятельная замена датчика давления масла на ВАЗ 2114
• Обозначение значков на панели приборов ВАЗ 2114
• Правильная натяжка цепи ГРМ на ВАЗ 2107

Контакт массы

На неполадки с массой бензонасоса способен указать неправильно показывающий датчик уровня топлива. Плохое крепление массы может привести к тому, что бензонасос перестанет качать топливо. Провод массы расположен под приборной доской и проходит через весь салон автомобиля. Необходимо его найти, зачистить контакты и как следует закрепить на бензонасосе.

Рядом с массой, под приборной доской, расположено реле бензонасоса. Рабочее реле после включения зажигания позволяет насосу за несколько секунд создать требуемое давление в системе, после чего отключается. При повороте ключа в зажигании можно услышать негромкий щелчок, который означает, что реле бензонасоса включилось, и точно такой же при его отключении. Если реле не издает щелчков, то проблема в нем или в его контактах. Тогда его желательно заменить новым.

Электро бензонасос ваз 2108 инжекторный двигатель

Электро бензонасос на автомобиле ваз 2108 с инжекторным двигателем обеспечивает без перебойную подачу топлива к двигателю при условие, что он в исправном состояние иначе требуется его замена, чем мы сейчас и займемся.

Несколько слов о устройстве бензонасоса. На автомобиле насос устанавливается в топливном баке, роторного типа, двухступенчатый и не разборный, а значит в случае выхода его из строя подлежит замене. Как правило основные признаки выхода из строя электродвигателя насоса проявляются в снижение мощности двигателя, периодические подвывания насоса, при условие что другие элементы системы в исправном состояние. Прежде, чем приступать к снятию насоса, нам необходимо окончательно убедиться в его неработоспособности, для этого стоит замерить выходное давление в системе подачи топлива, для этого:

• Подключите манометр к штуцеру на рампе. Если давление в системе меньше 250 кПа, то попробуйте заменить топливный фильтр.
• Если замена фильтра не помогла, попробуйте снять топливный насос и заменить сетку его приемника.

Если вышеперечисленные меры не помогут, то бензонасос необходимо заменить на новый. Чтобы снять насос подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

• Обесточьте автомобиль отсоединив клемму минус от аккумуляторной батареи.
• Снимите заднее сиденье.
• Подымите автомобиль на подъемниках или установите его на смотровую яму или эстакаду.

• Сняв сиденье, отогните листы шумоизоляции, чтобы добраться до люка. Отверните винты крепления люка и снимите его.
• Отсоедините от бензонасоса и датчика уровня топлива колодки с питающими проводами.

• Тут же в салоне автомобиля через смотровой люк отворачиваем гайку крепления трубки подачи топлива и отводим трубку в сторону, чтобы она нам не мешала работать.
• После чего перемещаемся под автомобиль и отворачиваем штуцер трубки слива топлива и разъединяем топливо провод.

• Далее нам необходимо снять топливный бак, о том как это сделать см. Снятие топливного бака ваз 2108 .
• Отсоединяем топливопровод от топливного насоса, предварительно отвернув гайку наконечника топливо провода.

Отворачиваем все гайки крепления бензонасоса и снимаем прижимное кольцо.

• Далее снимаем сам бензонасос.
• Снимите резиновую уплотнительную прокладку. В случае ее повреждения замените ее на новую.

• Вместе с насосом вы достанете также пластиковый стакан накопитель. Если стакан остался в баке, достаньте его.
• Устанавливая на новый насос стакан накопитель, зафиксируйте его пластиковыми замками пистонами.

На этом ремонтные работы по снятию электро бензонасоса ваз 2108 инжекторного двигателя завершены. Сборку проведите в обратной последовательности.

Модель ВАЗ 2110 бензонасос: проверка и замена

Убедившись в том, что  причиной неполадок является именно насос топливный ВАЗ, а не проводка и фильтр топлива, необходимо проверять данный элемент. Часто бывает так, что засоряется сеточка бензонасоса.

Дело в том, что сам насос забирает топливо из бака, причем из нижней его части, где  неизбежно оседает мусор.  Чтобы грязь из бака не попала в систему питания двигателя и в сам мотор, на насосе есть особый сетчатый фильтр, который со временем загрязняется.

Получается, насос качает, однако под нагрузками не способен подать горючее в полном объеме. По этой причине двигатель дергается при разгоне и т.д. В данном случае  сетку-фильтр бензонасоса можно почистить или заменить, после чего работоспособность полностью восстановится. Если же сам насос не работает, тогда нужна его замена. Так или иначе, но бензонасос  ВАЗ 2110-12, также как и на других моделях авто, потребуется снимать.

Чтобы выполнить снятие или замену бензонасоса, потребуется подготовить:

• отвертки, головку накидную и удлинитель;
• накидные и гаечные ключи;
• также желательно иметь под рукой огнетушитель, ветошь и т.д.;

Все работы нужно проводить на открытом воздухе или в хорошо проветриваемых помещениях. Перед началом работ по снятию насоса клеммы с АКБ нужно снять! Основная причина- насос стоит прямо в бензобаке, то есть придется иметь дело с топливом и его парами.

Прежде всего, на разных двигателях могут встречаться некоторые нюансы, однако общий порядок действий одинаков независимо от ДВС:

чтобы было понятнее, где стоит бензонасос на ВАЗ с инжектором, нужно снять задний диван, затем убрать ковролин, под которым есть защитная крышка бензонасоса;
далее потребуется открутить винты крепления крышки, отодвинуть крышку в сторону. Под ней можно увидеть сам насос. Перед снятием насоса следует удалить грязь и пыль, которые обычно скапливаются в этой области. Это необходимо, чтобы загрязнения не попали в бак;
сняв защитную крышку и убрав грязь, можно увидеть две топливных трубки и колодку проводов. Сначала нужно отсоединить колодку проводов от разъема бензонасоса (колодка крепится посредством фиксатора, который нужно отщелкнуть);
теперь нужно понизить давление в системе, чтобы бензин не выливался. Для этого достаточно покрутить двигатель стартером. Если мотор завелся, пусть поработает, пока не заглохнет. Далее следует прокрутить ДВС стартером еще раз. Если двигатель не заводится, значит, давление упало;
теперь снимаются клеммы с АКБ! Кстати, немного бензина все равно остается в топливных магистралях, это нужно учитывать при их снятии;
на авто с разными ДВС сам бензонасос и крепления топливных трубок, разъем и колодка проводов могут быть разными. На одних моторах трубки крепятся фиксаторами, на других есть гайки

Важно учитывать, что на кончиках трубок есть резиновые кольца, которые меняются в случае их негодности
Главное, отсоединить наконечники топливных трубок от бензонасоса, после чего открутить гайки крепления топливного насоса к баку, после чего следует снять прижимное кольцо.

обратите внимание, под гайками крепления насоса есть пружинные шайбы, также под прижимным кольцом есть уплотнительная резиновая прокладка. Шайбы и прокладку нужно снять, если на прокладке бензонасоса есть дефекты, ее нужно заменить при обратной сборке;
теперь можно извлекать насос из бака
Делать это нужно аккуратно, так как на насосе стоит поплавок датчика топлива

Извлекая насос нужно помнить, что в нем также остается около 500 и более миллилитров топлива. Этот бензин нужно слить в подготовленную емкость.
теперь можно выполнять работы с насосом, проверять элемент, менять его или чистить сетку бензонасоса. После того, как выполнены все работы, можно приступать к обратной сборке. При этом важно совместить выступ на крышке бензонасоса с вырезом на уплотнительной прокладке или поставить насос строго с указаниями в виде стрелки (направлена назад), а также не перепутать местами топливные трубки.

Инструкция по демонтажу бензонасоса

1. Отключить клемму «+» с аккумуляторной батареи.
2. Откинуть сиденье на заднем ряду и снять его.
3. Под ковролином найти маленький люк.
4. Открутить его крепления и снять крышку.
5. С бензонасоса снять разъём с проводами.
6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
8. Насос вытаскивается вместе с поплавком и уплотнителем. Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) является главным конструктивным элементом топливной системы бензинового ДВС, который делает функцию подачи горючего к форсункам либо карбюратору под высочайшим давлением.Зависимо от типа привода, выполняются электронные и механические агрегаты. И сейчас мы разглядим устройство данной детали на примере элемента, устанавливаемого на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 – свойства и конструкция

Данный тип механизма применяется только на автомобилях с карбюраторными движками. Таковой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и размещен он на ДВС.

По собственной конструкции данный элемент является одной из разновидностей поршневого и содержит в себе последующие детали:

1. Корпус из 2-ух частей с крышкой сверху.
2. Диафрагма. Она устанавливается меж нижней и верхней частями корпуса.
3. Возвратимая пружина.
4. Шток. Он агрессивно соединяется с диафрагмой.
5. Нагнетательный и поглощающий клапан. Он размещается в высшей части насоса.
6. Механический привод.
7. Сетчатый фильтр.

Привод данного устройства, как мы уже произнесли ранее, осуществляется от эксцентрика распредвала. При вращении данного элемента деталь перемещает вниз шток с диафрагмой, при всем этом преодолевается усилие пружинки. Объем места над ней возрастает, а бензин, за счет образовавшегося разряжения, просачивается в насос через отдельный клапан из бензобака. Нагнетательный клапан при всем этом закрыт.

Основной рабочий механизм насоса – это диафрагма. Она состоит из 2-ух мембран, меж каждой из которых расположена своя прокладка. Диафрагма соединяется со штоком. Последний ведет взаимодействие с деталями механического привода. Есть различные схемы привода насоса. Например, на российских «10-ках» применяется конструкция, которая состоит из толкателя и рычага с балансиром. На импортных машинах же использована своя разработка с двуплечным «коромыслом».

Топливный насос на ВАЗ-2110 – свойства

Главные свойства данного устройства заключаются в уровне давления и габаритах корпуса. Самыми пользующимися популярностью на сегодня являются агрегаты германского производства «Бош». Давление топливного насоса ВАЗ-2110 составляет порядка 2.8-3.8 Бар. Сама черта бензонасоса изредка когда определяется поперечником корпуса, в большинстве случаев это длина.

Размеры данной детали могут быть самыми различными. Зависимо от модели и марки производителя, этот параметр составляет 65, 90 либо 105 мм. И это далековато не все размеры ВАЗовских бензонасосов.

Не считая длины, данные аппараты разнятся расположением фишек для клемм. Сама же сеточка по своим посадочным местам фактически не отличается по марке. Кстати, от самой длины бензинового насоса зависит его качество работы при малом уровне горючего в баке

Другими словами при выборе необходимо уделять свое внимание на более длинноватые элементы. Кстати, поперечник корпуса можно разнообразить с помощью прокладки из бензостойкой резины

Электронные аналоги

А чем особый таковой топливный насос? ВАЗ-2110 (инжектор) снабжается конкретно такими устройствами в топливной системе. Электронный насос применяется на бензиновых движках с распределенным впрыском горючего. В турбодизельных и просто дизельных моторах данный элемент употребляется в контуре пониженного давления для подготовительной прогонки горючего к насосу завышенного давления. Кстати, по такому же принципу действуют электронные насосы на бензиновых моторах с прямым впрыском горючего «Коммон Райл». Электронный механизм делает давление порядка 0.3 Мпа (в силовых установках с прямым впрыском – порядка 0.7 Мпа). Применение механических насосов в таких системах не рекомендовано из-за низкого давления при подаче бензина.

Где он находится?

А размещен данный аппарат в топливопроводе или же в топливном баке. Благодаря такому размещению существенно миниатюризируется риск утрат за счет отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие последующих частей:

1. Электродвигатель.
2. Насос, размещенный в железном корпусе.

Другими словами, данный аппарат состоит из электропривода и насосной части. Все его составляющие находятся в прямом контакте с топливом. Не считая перечисленных выше частей, в модуль данного аппарата заходит также датчик расхода горючего, топливозаборник и сетчатый фильтр.

А действует рассматриваемая нами деталь благодаря наличию 2-ух клапанов – оборотного и редукционного. 1-ый запирает систему при остановке работы ДВС. 2-ой делает функцию поддержки давления в системе, при всем этом часть горючего перепускается на впуск назад.

По конструкции различают некоторое количество видов электронасосов:

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
