Замена бензонасоса ваз инжектор

Признаки неисправности, их причины

1. Чаще всего бензонасосы страдают от перегрева. Даже 10 минут работы без правильного охлаждения могут привести к поломке моторчика насоса.
2. Второй враг – вода и грязь. В бензобаке собирается конденсат, который затем попадает в бензин и вызывает коррозию и самого бака, и корпуса бензонасоса.
3. Повредить насос могут и механические примеси. Как правило, в комплекте с ним идет сетчатый топливный фильтр, который можно промывать и снова использовать. Но если внутрь корпуса начнут проникать крупинки ржавчины и другие грубые частички, они быстро выведут из строя механизм.
4. Наконец, где электричество – там и проблема с проводкой. Провода электронасосов страдают от вибрации, перетираются и переламываются.

Основные признаки неисправности – либо полный отказ насоса, либо некорректная подача топлива, из-за чего двигатель начинает работать неровно, а бензонасос не срабатывает. Если на разгоне вдруг пропадает мощность или то же происходит при перевозке грузов, не заводится двигатель или заводится с трудом, неровно работает, это может быть следствием того, что насос вышел из строя.

Привод бензонасоса

Механический бензонасос ВАЗ 2107 приводится в действие толкателем и эксцентриком. Среди водителей принято называть толкатель штоком, хотя шток — это другая деталь топливного насоса. Эксцентрик расположен на промежуточном валу, который работает от газораспределительного механизма.

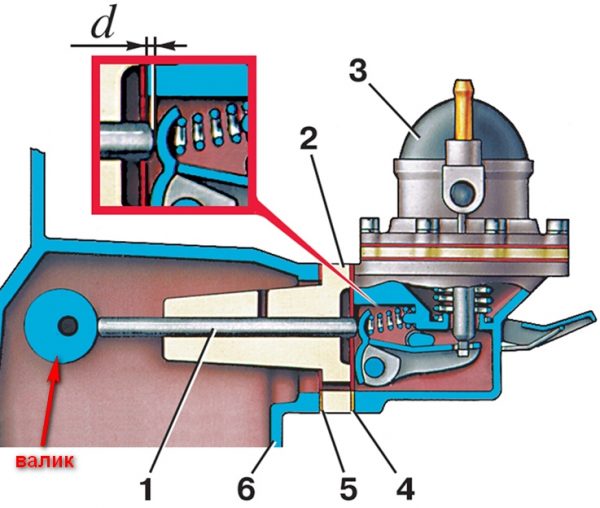

Привод бензонасоса включает (см. рисунок):

• 1 — толкатель;
• 2 — теплоизоляционную проставку;
• 4 — регулировочную прокладку;
• 5 — уплотнительную прокладку;
• валик (кулачок).

Толкатель приводится в движение эксцентриком, расположенном на валу вспомогательных механизмов

Устройство и принцип действия

Работа привода механического бензонасоса основана не том, что:

• вал масляного насоса приходит в движение через цепь от ГРМ;
• кулачок (или эксцентрик) начинает циклично надавливать на толкатель;
• толкатель передаёт усилие на рычаг и бензонасос начинает качать топливо.

Неисправности привода

Неполадки с приводом механического бензонасоса ведут к перебоям в работе системы подачи топлива. Неисправности привода чаще всего связаны с деформацией или чрезмерным износом толкателя или кулачка.

Гнёт шток бензонасоса

Толкатель бензонасоса часто изготовлен из недостаточно прочного металла. Нередки случаи, когда уже после 2–3 тысяч км пробега такой толкатель гнёт и плющит постоянное воздействие кулачка. Длина толкателя должна составлять 82,5 мм. Если толкатель вашего бензонасоса не соответствует этому размеру и расплющен со стороны кулачка, его нужно заменить.

Если толкатель бензонасоса расплющен со стороны кулачка, его нужно заменить

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Автомобили ВАЗ-2107 с момента выхода первой модели и до 2005 года выпускались с карбюраторной системой подачи топлива. Основным элементом, который выполняет функцию подачи топлива в карбюратор, является бензонасос. Работает он на основании механических действий. Но о принципе действия немного позже. Эта статья посвящена именно бензонасосу «семерки» карбюраторного типа.
Большинство водителей порой встречаются с такой проблемой, когда пытаются запустить двигатель, а он напрочь не заводится. И зачастую проблема кроется именно в бензонасосе, который, скорее всего, забился и не качает бензин из бака. Поэтому рассмотрим основные проблемы поломок бензонасоса, его ремонт и замену.

Электробензонасос на ВАЗ 2107

Всё чаще владельцы «классики», в том числе и ВАЗ 2107, на свои авто устанавливают современные устройства. Так, механический топливный насос заменяют электрическим. Основная цель внедрения электробензонасоса — избавиться от проблем, возникающих со штатными насосами. Однако нужно понимать, что если на инжекторных «семёрках» такой механизм установлен непосредственно в бензобаке, то на карбюраторных авто его размещают под капотом.

Какой можно установить

В качестве электробензонасоса на «классику» можно установить любое устройство, предназначенное для работы на инжекторных авто. Если исходить из отзывов автовладельцев «Жигулей», то часто используются насосы китайского производства, а также Magneti Marelli и Bosch

Важно знать, что изделие должно обеспечивать низкое давление. Штатный механический насос выдаёт около 0,05 атм

Если показатель будет выше, то игольчатый клапан в карбюраторе будет попросту пропускать топливо, что приведёт к его вытеканию наружу.

На ВАЗ можно устанавливать электробензонасосы низкого давления разных производителей

Установка электробензонасоса

Для внедрения на карбюраторную «семёрку» электрического насоса для подачи топлива понадобится определённый перечень материалов:

• тройник 8х6х8 мм;
• топливная магистраль на ВАЗ 2107;
• обратный клапан от «восьмёрки»;
• штуцер на 8 мм с резьбой;
• хомуты, колодки от «Калины» под четырёхконтактное реле (3 шт.) с держателем предохранителя;
• само четырёхконтактное реле (3 шт.);
• топливный жиклёр (150);
• топливный шланг обратки от «восьмёрки»;
• провода;
• кнопка без фиксации.

Работу проводим в следующей последовательности:

1. Прокладываем топливную трубку (обратку) параллельно штатной топливной магистрали, закрепляя её в заводских местах.

2. Врезаем штуцер на 8 мм в крышку датчика уровня топлива.

3. Устанавливаем электробензонасос под капотом в удобном месте, например, на левом брызговике.

4. На входе карбюратора устанавливаем тройник с нарезанной внутри трубки резьбой диаметром 6 мм, после чего вкручиваем топливный жиклёр на 150: он необходим для создания давления, иначе бензин будет идти в бак (в обратку), а не в карбюратор. Это будет приводить к провалам при нажатии на газ.

5. Устанавливаем обратный клапан, который предотвращает стекание бензина в бак при длительном простое.

6. Электрическое соединение электробензонасоса выполняем по схеме.

7. Колодку с реле располагаем также на брызговике, но можно перенести повыше.

8. Механический бензонасос демонтируем и вместо него ставим заглушку (металлическая пластина).

9. Кнопку подкачки монтируем в салоне, например, на кожухе рулевой колонки.

Видео: установка электробензонасоса на ВАЗ 2107

https://youtube.com/watch?v=S3K4whY6—0

По окончании установки механизма функционировать он будет по такому алгоритму:

• после включения зажигания и нажатия на кнопку подкачки срабатывает насос и подкачивает бензин;
• при пуске стартера включается топливный насос;
• во время работы мотора насос работает от генератора;
• после остановки двигателя работа узла прекращается.

Преимущества установки

Владельцы «Жигулей», внедрившие на свои машины электрический бензонасос, отмечают следующие преимущества:

• двигатель с таким устройством работает более стабильно на холостых оборотах;
• при резком наборе скорости автомобиль хорошо реагирует на педаль, провалы отсутствуют, чего не наблюдается с механическим насосом;
• при переключении скоростей отмечается плавность хода, а при резком сбросе газа отсутствуют подёргивания;
• на высоких оборотах мотор лучше раскручивается;
• отсутствуют рывки на малых скоростях во время трогания машины с места после длительной поездки.

Бензонасос ВАЗ 2107 порой приходится ремонтировать или менять. Сделать это не так сложно, как может сперва показаться. Ремонтные и регулировочные работы проводятся с минимальным набором инструментов в соответствии с пошаговыми инструкциями.

Ремонт бензонасоса

Для замены либо ремонта насоса его потребуется демонтировать с двигателя. Из инструментов понадобятся:

• ключ на 13 мм;
• крестовая отвёртка.

Снятие бензонасоса

Демонтируем узел в следующем порядке:

1. Протираем насос ветошью.
2. Отсоединяем оба шланга (на входе и выходе), ослабив отвёрткой хомуты.

3. Стягиваем шланги со штуцеров.

4. Ключом на 13 мм или головкой с удлинителем отворачиваем 2 гайки крепления.

5. Аккуратно снимаем бензонасос.

Для замены штока извлекаем его из теплоизоляционной проставки

Однажды на моём авто возникла ситуация, когда из места установки бензонасоса подтекало моторное масло (в районе прокладок). Выявить причину удалось не сразу. Сперва я грешил на прокладки между блоком двигателя и проставкой, а также между ней и топливным насосом. Заменил их, но положительного результата не добился. После повторного демонтажа механизма я более внимательно осмотрел все элементы и выявил, что теплоизоляционная проставка имела трещину, через которую и просачивалось масло. Пришлось её заменить, после чего проблема исчезла. Кроме описанного случая была аналогичная ситуация, когда подтекало масло в месте расположения бензонасоса. На этот раз виновником оказался сам насос: масло сочилось из-под оси рычажка ручной подкачки топлива. Тут было два варианта выхода из ситуации: смириться или купить новое изделие. Я купил и поставил новый насос (ДААЗ), который по сегодняшний день работает исправно и не подтекает.

Разборка

Для разборки бензонасоса нужно подготовить:

• ключ на 8 и 10 мм;
• крестовую отвёртку.

Порядок действий по разборке таков:

1. Отворачиваем болт, удерживающий верхнюю крышку.

2. Демонтируем крышку и извлекаем фильтр из мелкой сеточки.

3. Откручиваем 6 винтов, фиксирующих две части корпуса устройства.

4. Разъединяем детали корпуса.

5. Поворачиваем диафрагмы на 90° и вынимаем их из корпуса. Демонтируем пружину.

6. Отворачиваем гайку ключом на 8 мм.

7. Разбираем узел диафрагм, снимая последовательно элементы.

8. Осматриваем диафрагмы. Если на элементах есть расслоения, надрывы или малейшие следы повреждений, диафрагмы меняем на новые.
9. Очищаем фильтр, после чего собираем насос в обратном порядке.

Сетчатый фильтр при установке необходимо расположить отверстием над клапаном

Замена клапанов

Клапаны бензонасоса ВАЗ 2107 присутствуют в ремкомплекте. Для их замены понадобится надфиль и подходящие наставки для демонтажа.

В ремкомплекте бензонасоса есть все необходимые детали для проведения ремонта

Последовательность действий по разборке такова:

1. Удаляем кернения при помощи надфиля.

2. Выпрессовываем клапаны подходящими наставками.

3. Устанавливаем новые детали и керним седло в трёх местах.

Установка и регулировка бензонасоса

Монтаж топливного насоса на «семёрке» проводится в порядке, обратном снятию. Сам процесс сложностей не вызывает

Однако внимание стоит уделить прокладкам, поскольку их толщина оказывает непосредственное воздействие на работу механизма

Топливный насос уплотняется несколькими прокладками:

• регулировочная (толщина 0,7–0,8 мм или 1,1–1,3 мм);
• теплоизоляционная;

• уплотнительная (0,27–0,33 мм).

Регулировочная и уплотнительная прокладки отличаются только по толщине. Между блоком двигателя и теплоизоляционным элементом уплотнительная прокладка должна стоять всегда.

Регулировка бензонасоса выполняется следующим образом:

1. Устанавливаем уплотнительную прокладку.

2. Шток вставляем в проставку.

3. Насаживаем проставку на шпильки.

4. Устанавливаем регулировочную прокладку.

5. Плотно прижимаем набор прокладок к блоку, после чего медленно проворачиваем коленвал мотора за шкив ключом, выбирая такое положение штока, при котором он минимально выступает по отношению к поверхности регулировочной прокладки.

6. Металлической линейкой или штангенциркулем определяем выход штока. Если значение меньше 0,8 мм, регулировочный уплотнитель меняем на более тонкий — 0,27–0,33. При значениях около 0,8–1,3 мм, что является нормой, ничего не меняем. При больших значениях устанавливаем более толстую прокладку (1,1–1,3 мм).

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

• мотор не запускается;
• двигатель почти всё время глохнет;
• снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Из-за засора топливных фильтров насос не может обеспечить подачу нужного количества топлива в карбюратор

Причинами неполадок могут быть:

• износ из-за длительного пробега;
• повреждение диафрагмы;
• недостаточная жёсткость пружины в результате растяжения;
• загрязнение клапанов;
• нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

1. Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.

2. Пробуем вручную накачивать топливо рычажком.

3. Из выходного штуцера должен вытекать бензин под давлением. Если насос качает, значит, его можно считать исправным. В противном случае продолжаем диагностику.

4. Ослабляем хомут и снимаем шланг с входного штуцера бензонасоса.

5. Зажимаем штуцер на входе пальцем и пробуем накачивать. Если чувствуется вакуум (палец засасывает), значит, клапаны насоса функционируют. Если это не так, узел подлежит ремонту или замене.

Проверка, ремонт и замена механического топливного насоса

Методы диагностики бензонасосов для карбюраторных и инжекторных двигателей «Жигулей» также отличаются. Проверка механического насоса заключается в определении его производительности, а также оценке состояния и работоспособности его составляющих элементов.

Как проверить производительность механического бензонасоса

Производительность механического насоса ДААЗ составляет 1 л за минуту. Для проверки количества перекачиваемого топлива потребуются:

• отрезок бензостойкого шланга (50–80 см);
• 2 чистые ёмкости объёмом не менее 2 л (можно пластиковые бутылки);
• 1,5 л бензина;
• часы с секундомером;
• крестовая отвёртка;
• помощник.

Порядок проверки:

Если количество бензина меньше 1 л — бензонасос неисправен.

Оценка состояния и работоспособности составляющих частей

Проверке подлежат следующие элементы насоса:

Необходимые инструменты:

• крестовая отвёртка;
• шлицевая отвёртка;
• ключ на 10;
• ключ на 13;
• штангенциркуль или линейка.

Порядок проверки:

Самостоятельный ремонт механического бензонасоса

Покупать неисправные детали бензонасоса по отдельности нецелесообразно. Гораздо выгодней приобрести ремонтный комплект, куда входят элементы, которые могут выйти из строя, а именно:

Осуществление ремонта бензонасоса подразумевает его демонтаж и разборку. Производятся они по тому же алгоритму, что был описан ранее в разделе диагностики. Если, разобрав корпус бензонасоса, вы обнаружите, что на его стенках, или на внутренних поверхностях штуцеров имеются грязный налёт, частицы мусора, почистите их при помощи жидкости для чистки карбюратора и отрезка грубой ткани. При удалении налёта используйте небольшую деревянную лопатку и зубочистки. Применять для этих целей металлические предметы крайне нежелательно.

Для замены клапанов насоса их потребуется извлечь из гнёзд. Для этого при помощи тонкой шлицевой отвёртки или ножа необходимо сбить три закернённых участка в каждом из гнёзд, после чего клапаны свободно выйдут из них. Установив новые детали на место неисправных, гнёзда нужно опять закернить, ударив керном (отвёрткой) по кромке в трёх местах.

Замена клапанов топливного насоса

Для того чтобы произвести замену диафрагм, необходимо ключом на 10 открутить гайку в верхней части стержня, на который они надеты, после чего снять их, а на их место установить новые в определённом порядке. Самая нижняя диафрагма — предохранительная. За ней следуют маленькая и большая дистанционные прокладки, а сверху них две другие (рабочие) мембраны.

Что касается тепловой проставки, то она выходит из строя довольно редко. Чаще встречается заводской брак, проявляющийся в неровности привалочной плоскости, к которой крепится корпус насоса. Из-за этого может возникать подтекание масла. Для замены проставки извлеките старую из её посадочного места, уберите из-под неё старую прокладку, поставьте новую проставку с соответствующей прокладкой из ремкомплекта.

Установка прокладок насоса

В ремонтном комплекте бензонасоса ДААЗ идёт три прокладки разной толщины:

• 0,27–0,3 мм (А);
• 0,7–0,8 мм (B);
• 1,1–1,3 мм (C).

Прокладка «А» устанавливается между блоком цилиндров и тепловой проставкой, а две других служат для регулировки выступания толкателя (штока) над привалочной плоскостью проставки.

Определение выступания толкателя

Устанавливаем новый шток на место, и потихоньку прокручивая коленчатый вал двигателя (ключом за гайку крепления шкива), выбираем положение, когда шток будет выдвинут на минимальную длину. Накладываем прокладку «B» на привалочную плоскость проставки и измеряем штангенциркулем величину вылета штока над ней. Она должна составлять 0,8–1,3 мм. Если вылет больше, вместо прокладки «B» нужно установить прокладку «C», а если меньше — поменять местами первую и вторую. Добившись результата, ставим бензонасос на место и фиксируем его гайками. Для большей герметичности соединения прокладки можно смазать тонким слоем автомобильного герметика.

Процедура замены

Если вы решили не ремонтировать топливный насос, а заменить его новым, это ещё проще. Процесс замены не отнимет больше 30 минут. Из инструментов потребуются:

• крестовая отвёртка;
• ключ на 13;
• сухая чистая тряпка;
• небольшая ёмкость.

Порядок замены следующий:

Ремонт насоса или замена?

Есть два способа избавиться от неисправности топливной системы. На первом месте дорогой, но надежный – замена всего бензонасоса карбюраторной ВАЗ 2107. На втором – установка ремкомплекта. Что же лучше? Если у вас набита рука и вы сможете все работы провести идеально, то, конечно же, дешевле окажется поставить только новые внутренности. Но если вы водитель, который редко сталкивается с подобными трудностями, лучше приобрести новое устройство и установить его на автомобиль. Благо процедура эта простая – выкрутить нужно две гайки и ослабить хомуты.

Но нужно упомянуть и про качество элементов, которые входят в ремкомплект. Хотя нет, качество у них может быть отличным, вот только по размерам они не станут точно в места, которые для них предназначены. В большинстве случаев ремонт помогает на пару недель, через это время насос начинает опять барахлить. Поэтому в том случае, если на автомобиле ВАЗ 2107 не работает бензонасос, лучше установить новый. Пусть, конечно, его стоимость высока, зато если проявится брак, его можно обменять. А новый прослужит несколько лет, вы к нему даже касаться не будете.

Основные неисправности бензонасоса ВАЗ 2107

К наиболее частым поломкам можно отнести чрезмерный нагрев корпуса и элементов насоса. Но это только симптом, причина того, что устройство не работает, кроется немного глубже. Если греется бензонасос ВАЗ 2107, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и обматывают топливонасос. Да, это реальный выход из ситуации, причем самый быстрый. Но нужно заметить, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. И можно сразу же поставить новый и забыть про поломку навсегда.

Но что же происходит в том случае, если перегревается бензонасос ВАЗ 2107? Ведь режим работы двигателя не изменяется, но вдруг, ни с того ни с сего, он начал глохнуть, ему не хватает бензина, помогает только мокрая тряпка. А все дело в том, что имеется сильный износ клапанов или диафрагмы. И когда корпус перегревается, увеличиваются зазоры, либо клапаны вовсе заклинивают. Следовательно, при движении диафрагмы оба клапана оказываются либо закрытыми, либо открытыми, их поведение сложно предугадать. И поможет только ремонт? А вот этот вопрос нужно более детально обдумать.

Обратите внимание на то, что не нужна замена бензонасоса ВАЗ 2107 в том случае, если автомобиль разгоняется до определенной скорости нормально (или развивает некоторое значение оборотов), а после начинает глохнуть, будто ему не хватает топлива. Причина кроется в таком небольшом элементе, как шток привода

При его сильном износе получается такое поведение: потребление топлива становится большим, нежели производительность насоса. Нельзя сказать, что не качает бензонасос ВАЗ 2107, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме. Поможет только замена штока, его цена не превышает 50 рублей.

Если всё проверили, а бензонасос не работает — артикулы

В общем виде артикул насоса для двигателей ВАЗ-2112 выглядит так: 21102-1139009-XX. Вместо букв XX идут цифры, например 02 или 03. Они означают завод-изготовитель.

Модули разных заводов – не взаимозаменяемы!

В них отличается сопротивление резистора ДУТ. Впрочем, датчик ДУТ при замене можно позаимствовать из «старого» модуля. Так обычно и делают.

До апреля 2002 года использовались артикулы вида 2112-1139009. Почти каждый модуль, доступный для покупки, содержит встроенный регулятор давления. Исключения встречаются тоже – KSZC-A243, например. Смысл – в следующем:

• На всех ДВС с объёмом 1,5 л установлена рампа с «внешним» регулятором (2112-1160010);
• Для двигателя 21124 или 21114 нужен встроенный регулятор.

Совместно с моторами объёмом 1,5 л можно использовать любой модуль – как со встроенным регулятором, так и без.

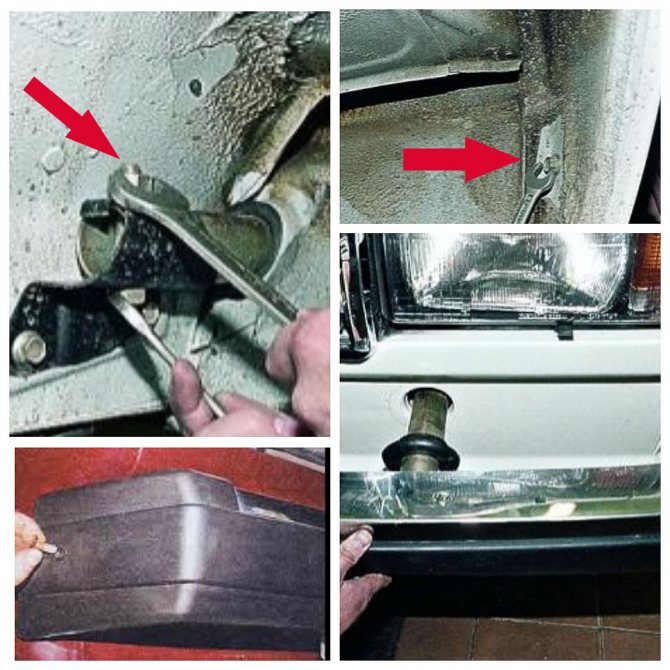

Передний бампер

На модели ВАЗ 2107 оба бампера держатся на 4-х кронштейнах. Для боковых соединений с крыльями автомобиля применены боковые крепления.

Процесс снятия

При демонтаже фасадного буфера пошагово необходимо выполнить следующую очередность действий:

1. Зафиксировать автомашину таким образом, чтобы она никуда не смогла бы сдвинуться во время ремонта, или поднять ее на домкрат.
2. Колеса надо повернуть таким образом, чтобы удобно работалось при отвинчивании гаек бокового крепления буфера к кронштейну.
3. Изнутри лобового крыла ключом № 13 отвинтить болт крепления буфера к корпусу.
4. С двух сторон колесных ниш хромированной головкой ключа № 22 отвинтить гайку, держащую на кронштейнах крепления буфера к кузову. В случае проворачивания гайки надо с обратной стороны удерживать ее аналогичным ключом.
5. По завершении вынуть болт.
6. Чтобы уменьшить трение о резиновые уплотнители и предотвращения их износа, раствором мыла или шампуня смазать кронштейны.
7. Удерживая бампер двумя руками аккуратно, движением «на себя» вынуть его из гнезд корпуса. Смазанные несущие трубки со скольжением и без труда выйдут из места установки.

Порядок действий при демонтаже

Для разборки буфера нужно ключом № 13 отвинтить гайку и болт верхнего и нижнего креплениий трубочного соединителя и снять его с бампера.

Отворачиваем болты кронштейнов

После этого ключом № 3 отвинчиваем 3 гайки, удерживающие хромированную накладку.

Демонтаж декоративной накладки

Для завершения разборки надо ключом № 13 отвинтить гайку бокового кронштейна и отсоединить его от основной детали.

Установка

Установка бампера проводится по той же схеме, но действия осуществляются в обратной последовательности, то есть:

• Фиксируется автомашина;
• Проводится сборка разобранного бампера;
• Вставляется все на место и повернув колесо или сняв его, ключом № 22 по обеим сторонам ввинчиваются болты кронштейнов;
• Когда все прикручено, необходимо установить на место декор накладку.

Прочитайте, может пригодится: Стёкла переднее и заднее- замена и тонировка

Проверка бензонасоса ВАЗ 2107 (инжектор)

Топливный насос на инжекторных моделях ВАЗ часто перестает работать из-за неисправности цепи электропитания. Если при включенном зажигании не слышно работы бензонасоса, следует начать с простой проверки проводки и насоса. В районе «бардачка» находятся три реле на специальном креплении. Среднее отвечает за работу бензонасоса.

Проверку надо начинать с предохранителя F3, который питает бензонасос

Если предохранитель исправен, надо обратить внимание на реле, провода и контакты электропитания. Если нет – замените предохранитель

Чтобы проверить электропитание бензонасоса, следует:

1. Снять реле с крепления.
2. Замерить на реле бензонасоса наличие «плюса» на толстом розовом проводе (зажигание должно быть включено).
3. Если «плюс» есть, замкнуть розовый провод с серым, идущим к топливному насосу (контакты реле «30» и «87»).

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй – белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если при замыкании серого и розового проводов бензонасос включается, следует проверить наличие питания на 86 и 85 контактах реле. Также нужно проверить работоспособность реле. Проще всего это сделать, временно установив заведомо рабочее реле.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Давление, создаваемое топливным насосом в магистрали, можно проверить при помощи обычного манометра. Для этого необходимо закрепить маслобензостойкий шланг с внутренним диаметром 12 мм на манометре при помощи хомута и закрепить второй конец шланга на рампе штуцера бензонасоса. Перед этим необходимо снять пробку штуцера и выкрутить золотник.

Способы замены бензонасоса

Самостоятельно устранить неисправность не получится, поскольку существуют определенные нюансы, о которых может знать только опытный мастер. Например, замена бензонасоса в некоторых моделях требует демонтажа бензобака, что обусловлено отсутствием технического проема, предназначенного для демонтажа топливного модуля. Так, замена бензонасоса Форд фокус 2 может проводиться только с ямы либо подъемника. При этом, потребуется предварительный слив топлива. В моделях, оснащенных техническим проемом, доступ к топливному модулю открывается путем снятия крышки лючка, что позволяет оперативно выполнить замену бензонасоса, демонтировав топливный модуль.

Если вам необходима замена бензонасоса или топливного модуля – позвоните нам! Наши опытные мастера работают во всех районах города и оперативно помогут вам решить проблему.

Основные элементы топливного насоса ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половинок, чем-то даже похож на ракушку. Все самое интересное скрыто внутри. Два клапана, которые препятствуют движению бензина в обратном направлении (к баку), а также диафрагма. Она приводится в движение от кулачка на распределительном валу посредством штока. При выдавливании диафрагмы образуется разрежение, благодаря которому открывается впускной клапан и прочно закрывается выпускной.

Когда диафрагма движется в обратном направлении (при этом в корпусе насоса находится некоторая порция бензина), впускной клапан полностью закрывается, а выпускной открывается. И топливо поступает по шланге в карбюратор. Диафрагма имеет непростую конструкцию, так как она состоит из нескольких слоев, а также в ее состав входят пружины, которые облегчают движение штока. Впрочем, из такого краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основывается на простейших законах физики.
