Бензонасос ваз-2106: установка, регулировка, ремонт

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

1. Повреждения диафрагмы с нарушениями герметичности.
2. Потеря жесткости и рабочих характеристик пружины.
3. Засорение клапанов за счет скопления грязи.
4. Потеря пропускной способности фильтров за счет скопления загрязнений.
5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
6. Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.

Снятие и установка бензонасоса

Снять и установить бензонасос на место — операция несложная. Бензонасос вместе с прокладками посажен па двух шпильках и крепится гайками, отвернуть которые надо ключом 13 мм. Для снятия бензонасоса необходимо отсоединить подводящий и нагнетающий бензопроводы, отвернуть гайки крепления бензонасоса, снять пружинные шайбы, а затем и сам бензонасос.

Снимая его, будьте аккуратны, так как можно повредить тонкую прокладку, которая часто прилипает и к насосу, и к теплоизоляционной толстой прокладке. Сама теплоизоляционная прокладка, как правило, легко снимается руками без применения какого-либо инструмента. В худшем случае, облегчите её съем легким постукиванием по ней рукояткой отвертки. Не забудьте также, что под толстой теплоизоляционной прокладкой находится еще одна тонкая установочная прокладка, одновременно являющаяся уплотнительной.

Установка отремонтированного бензонасоса имеет свои особенности. В первую очередь устанавливают уплотнительную прокладку А толщиной 0,70—0,80 мм, а затем теплоизоляционную. Далее устанавливают тонкую прокладку В толщиной 0,27—0,33 мм.

При таком наборе прокладок между корпусом бензонасоса и блоком цилиндров минимальный выход толкателя (его внутренний торец касается затылка кулачка) должен находиться в пределах 0,8—1,3 мм. Этот размер (d) легко проконтролировать, установив прокладки и толкатель (штангу). Если толкатель выступает из прокладок на величину, меньшую 0,8 мм, то прокладку А заменяют прокладкой В толщиной 0,27—0,33 мм.

В том случае, когда толкатель выступает на величину более 1,3 мм, вместо прокладки А необходимо установить более толстую прокладку типа С толщиной 1,20—1,30 мм. Следует пояснить, что между корпусом бензонасоса и теплоизоляционной прокладкой должна всегда устанавливаться прокладка толщиной 0,27—0,33 мм.

Установив таким образом нормальное положение толкателя, бензонасос укрепляют, затягивают гайки, присоединяют бензопроводы и запускают двигатель.

При работающем двигателе убедитесь в отсутствии подтекания топлива. Если двигатель по истечении 1 — 2 мин продолжает работать нормально, без перебоев, значит операция выполнена хорошо.

Уж раз бензонасос снят и тем более разобран, имеется возможность выполнить еще целый ряд работ, таких как проверка работы впускного клапана и диафрагмы по методу, уже описанному для запорной иглы крышки карбюратора, т. е. если бензонасос обеспечивает необходимое разрежение для забора топлива, то язык или палец, приложенные в момент пробной прокачки к всасывающему патрубку, должны ощутить его.

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

• при сильном износе его элементов, не подлежащих замене;
• для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

• гаечный ключ на 13;

• отвёртка с плоским лезвием;

• ёмкость для слива бензина.

Демонтаж насоса

Демонтаж старого насоса во избежание ожогов проводится на холодном двигателе. Выполняются следующие действия:

1. Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.

2. Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается

3. Под образовавшиеся отверстия подставляется ёмкость для слива топлива.

4. Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.

5. Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

1. Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
2. На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
3. Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
4. Подсоединяются два шланга подачи топлива.
5. Запускается двигатель и проверяется работоспособность насоса.

Видео: замена бензонасоса ВАЗ 2106/07

Ремонт и замену топливного насоса на ВАЗ 2106/07 может осуществить даже неопытный автолюбитель. Для этого понадобится лишь ремкомплект (или новый насос) и минимальный набор стандартных инструментов.

Немного о конструкции топливного насоса

Внутренний мир бензонасоса копейки

Корпус бензонасоса ВАЗ 2101 состоит из двух половинок. На нижней находится рычаг привода диафрагмы. В верхней крышке расположены два маленьких клапана — впускной и выпускной. Они, кстати, входят в ремкомплект. Но им лучше не пользоваться, так как эффективность от замены нескольких узлов и прокладок крайне мала. Как практика показывает, даже высокопрофессиональный ремонт не даст хороших результатов.

Бензонасос все равно не будет работать так, как нужно. А если вы думаете, что электробензонасос на ВАЗ 2101 может спасти ситуацию, то ошибаетесь. Это лишние проблемы, которые вам просто не нужны. Такой топливный насос нужно ставить, если проводится монтаж двигателя с двенашки или семерки (инжекторные). Во всех других случаях делать это бесполезно — затрат много, эффекта никакого.

Поэтому единственно верное решение — это полностью заменить бензонасос ВАЗ 2101. Цена его в магазинах 450-500 рублей, не больше. Ремкомплект же стоит дешевле, но гарантия того, что он насос качать будет, невелика. А вот если поставить новый, то проблема исчезнет на несколько лет. По отзывам автовладельцев самые надежные бензонасосы на ВАЗ 2101 — это производства ДААЗ. Но стоит заметить, что и Пекар, и Вебер, водители тоже хвалят. Правда, раз на раз не приходится, иногда попадается истинное Г (брак, в смысле). С ремкомплектами дело обстоит еще хуже.

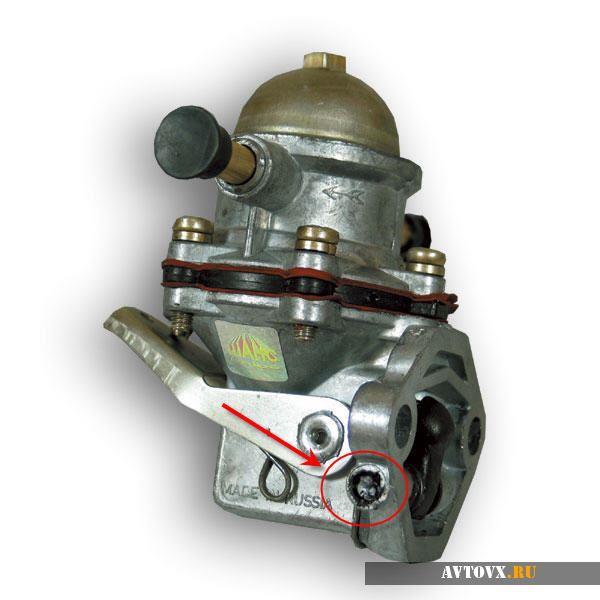

Внешний вид топливонасоса автомобиля ВАЗ 2101-2107

И если шанс приобрести некачественный топливный насос есть, но маленький, то ремкомплект купить можно очень низкого сорта. По своему опыту скажу, что лично приобретал такие комплекты, в которых клапаны либо вообще не входили в свои пазы, либо же проваливались в них, как ложка в кружку. Не знаю, вполне возможно, что судьба меня не очень любит, но такое случалось не только со мной. Поэтому я решил, что лучший способ починить бензонасос ВАЗ 2101 — это приобрести новый. И поставить новый шток. И прокладки.

Электробензонасос на ВАЗ 2106

Благодаря простоте конструкции «шестёрки», на неё вполне может быть установлен и более продуктивный электрический бензиновый насос. Однако сами автолюбители не советуют устанавливать современный агрегат, если на то нет уважительной причины:

Механические бензонасосы предназначены исключительно для карбюраторных моделей авто, тогда как электрические призваны обслуживать инжекторные машины. При этом и способ монтажа будет различаться:

• механический насос фиксируется на поверхности блока цилиндров;
• электрический насос монтируется внутри полости топливного бака.

Электрический бензонасос имеет меньшие размеры по сравнению с механическим

На карбюраторный двигатель ВАЗ 2106 можно установить электробензонасос как отечественного, так и импортного производства. Так, широкую популярность у автолюбителей получили электронасос «Пекар» нового поколения, а также немецкое устройство Bosch. Разница только в цене: если «Пекар» стоит от 2 тысяч рублей, то Bosch дешевле, чем за 3 тысячи рублей, в автомагазине не найти.

Установка электробензонасоса

Монтаж электрического бензонасоса на карбюраторный двигатель потребует дополнительного оснащения. Помимо самого насоса в работе будут необходимы следующие элементы:

• пятиметровый шланг с диаметром отверстия 9 мм;
• реле бензонасоса (дополнительно к уже имеющемуся);
• сверло на 7 мм (+ дрель);
• фильтрующий элемент для инжекторного мотора;
• топливный фильтр для карбюратора;
• стальная труба 250 мм с толщиной металла 0,8 мм;
• шланг с диаметром отверстия 12 мм для подачи горючего;
• переходное устройство с 8 мм на 12 мм.

Только после подготовки необходимых механизмов и комплектующих можно приступать к монтажу электробензонасоса на ВАЗ 2106. Для облегчения работы допускается установка устройства в подкапотное пространство:

1. Снять датчик уровня топлива в баке.
2. Просверлить в крышке датчика отверстие сверлом 7 мм.

3. В отверстие паяльником впаять стальную трубку. При этом один конец загнуть таким образом, чтобы сформировать слив на обратку максимально далеко от топливозаборника. Верхний же конец трубки загнуть параллельно нижнему.

4. В полость бензобака установить доработанный датчик уровня топлива.

5. Резиновую трубку соединить с переходником на обратку от главного топливного шланга.

6. Один конец пятиметрового шланга надеть на штуцер топливозаборника, другой — на трубку из стали на крышке датчика.
7. Бензонасос установить на моторном щите, расположив его горизонтально. Фиксация корпуса насоса производить на кронштейне с применением резиновых прокладок для надёжности соединения.
8. На резиновый шланг установить топливный фильтр для инжектора.
9. На второй штуцер подачи горючего надеть пятиметровый шланг. Зафиксировать его подкапотном пространстве.

10. Электробензонасос соединить с бензобаком посредством шланга 12 мм. Для соединения использовать переходник.

11. Электропитание нового насоса подвести через силовое поле к контакту 12 В.

Видео: электрический насос на «классику»

Сами же автовладельцы 2106 рекомендуют устанавливать электрический насос на выходе из топливного бака:

Неприятности с бензиновым насосом могут появиться у любого водителя как на отечественном, так и на импортном автомобиле. Оптимальным вариантом решения всех проблем является, конечно же, обращение в автосервис. Но если водитель привык самостоятельно обслуживать и ремонтировать свою «ласточку», то вполне доступен и ремонт своими руками. К тому же при таком подходе можно сэкономить определённое количество денежных средств.

Почему перестает качать насос?

Узел может выйти из строя по разным причинам. Но чаще всего это происходит из-за:

1. Выработки ресурса.
2. Разрушения элементов вследствие неверной сборки при ремонте.
3. Разрушения элементов из-за наличия заводского брака.

Обязательно убедитесь в том, что в баке имеется бензин, фильтр и трубки, идущие к нему, не загрязнены. После этого только можно искать причину поломки бензонасоса ВАЗ-2106. Они могут быть вызваны:

Ремонт штока бензонасоса ВАЗ 2107

Была произведена замена штока бензонасоса на ВАЗ 2107. шток сточился на 4-5 мм соответственно не работал бензо…

Как отрегулировать топливный насос ВАЗ 2106

Заменить топливный насос очень просто,надо всего лишь отсоединить топливные шланги ,о открутить две гайки….

1. Сильной выработкой трущихся компонентов.
2. Разрушением диафрагмы.
3. Потерей упругости пружины или ее разрушением.
4. Скапливанием грязи внутри клапанов.

Иногда автомобиль начинает странно себя вести – на низких оборотах двигатель работает стабильно, а на высоких начинает глохнуть. В этом случае нужно проверить давление, создаваемое топливным насосом. Причин для такого поведения две – недостаточный уровень в поплавковой камере топлива и чрезмерный износ штока бензонасоса ВАЗ-2106.

↑ Разборка и диагностика топливного насоса

• Ключом «на 10» отворачиваем болт крепления крышки насоса.
• Снимаем крышку и аккуратно вынимаем сетчатый фильтр.
• Осматриваем впускной клапан (для чего надавливаем на него тонкой отверткой), при необходимости поправляем его положение в седле.
• Промываем фильтр в растворителе и продуваем сжатым воздухом.
• Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхнюю и нижнюю половины корпуса насоса, и разъединяем эти детали.
• Выпускной клапан проверяем так же, как и впускной.
• Промываем верхнюю часть корпуса в бензине и обдуваем ее сжатым воздухом.
• Повернув узел диафрагм на 90°, вынимаем его из нижней части корпуса.
• Снимаем со штока пружину.

Замена диафрагм и клапанов

Чтобы произвести замену этих элементов, нужно выполнить несколько простых манипуляций:

1. Удерживайте шток диафрагмы за хвостовик.
2. Выкрутите гайку.
3. Демонтируйте все компоненты узла диафрагм. Обязательно запомните, как они располагаются.
4. Сборку производить в обратном порядке. Обязательно должны совпасть отверстия под болты. Язычки должны быть направлены в одну сторону.
5. Далее потребуется извлечь из седел клапаны. Сначала нужно раскернить их при помощи надфиля.
6. Обязательно после установки нового клапана необходимо его накернить.

Если не произвести фиксацию клапанов, при работе они могут выпасть и вызвать в лучшем случае отказ работы системы топливоподачи. Во время сборки следите за тем, чтобы отверстие в дистанционной прокладке находилось напротив рычага подкачки. В этом случае получится намного быстрее обнаружить течь.

Устройство и принцип работы бензонасоса

Принципиальное устройство бензонасоса ВАЗ 2106 можно посмотреть ниже.

По своему принципу действия бензонасос «шестерки» ориентирован на создание избыточного давления, которое, независимо от стадии эксплуатации мотора, должно постоянно поддерживать требуемый уровень бензина в топливной камере поплавкового типа. Диафрагма спроектирована и разработана с таким расчетом, что топливный поток прекращается или уменьшается при создании в топливопроводе предельного значения давления.

Штатный бензонасос расположен слева на специальном приливе двигательного блока и крепится шпильками через термическую проставку и прокладку регулировочного типа. Эта проставка выполняет также функцию направляющего элемента для толкателя бензонасоса ВАЗ 2106, приводящегося в действие эксцентриком через привод бензонасоса, работающим от эксплуатируемого газораспределительного механизма. Длина нового штока бензонасоса составляет 82,5 мм, допустимое значение для эксплуатации составляет размер в 81,8 мм, при уменьшении этого параметра изделие необходимо регулировать подбором установочных прокладок или заменить на новую запчасть.

Для ручной подачи бензина методом подкачки в изделии предусмотрен специальный рычаг, которым рекомендуется пользоваться после длительного периода в эксплуатации транспортного средства для наполнения топливопровода горючим. Он способен создать давление 20-30 кПа со скоростью закачки не менее 60 л/ч при частоте 2000 фрикций (качков) в минуту.

На нашем интернет-ресурсе описано устройство бензонасоса ВАЗ 2106 под номенклатурным номером 2101-1106010, произведенного на ДААЗ в г. Димитровграде. В качестве альтернативы можно использовать бензонасос Пекар, изготовленный на Саратовском заводе топливной аппаратуры. Проект и разработка изделия было проведена АО «Пекар» из Санкт-Петербурга.

Между прочим, многие автолюбители нахваливают т.н. «плунжерный бензонасос ВАЗ 2106», который позволяет улучшить пуск транспортного средства и работает с высокой степенью надежности. Изделие такого типа — не что иное, как бензонасос Пекар, верхняя крышка которого выполнена в высоком стиле и напоминает 2 связанных с собой цилиндра, на торцевой частях которых выбиты стрелки направления потока бензина. Клапана внутри изделия очень похожи на плунжерные пары, и с легкой руки автолюбителей их стали называть плунжерными бензонасосами на «шестерку».

Ремонт автомобилей

Ремонт бензонасоса ВАЗ производят при выходе из строя рабочей диафрагмы. Основными признаками повреждения данной детали являются запах бензина в салоне и «провалы» в работе двигателя при резком нажатии на педаль газа. Как следствие, снижение уровня топлива в поплавковой камере карбюратора. Обычно, ремонт топливного насоса ВАЗ требуется при пробеге до 150 тыс. км. Заблаговременно приобретите ремонтный комплект запасных частей.

В статье описан ремонт механического бензонасоса ДААЗ, устанавливаемого на карбюраторные двигатели автомобилей ВАЗ целого ряда моделей. (ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107)

Ниже представлены две схемы для полного понимания как устроен бензонасос.

Замена диафрагмы при минимальной разборке, без отсоединения шлангов.

При выходе из строя диафрагменного узла, снимать бензонасос с двигателя не обязательно. Достаточно отвернуть шесть винтов и снять верхнюю часть корпуса.

Перед демонтажем, поверните коленчатый вал двигателя так, чтобы добиться максимального поднятия диафрагмы вверх. Такое положение можно проконтролировать рычагом ручной подкачки. Например, положение, когда толкатель максимально утоплен и ручная подкачка не блокирована, на рычаге «чувствуется» усилие сжимаемой пружины.

Теперь нажмите на диафрагменный узел и поверните его в горизонтальной плоскости (вокруг толкателя) на 90 градусов, при этом плоский нижний конец толкателя выйдет из паза балансира, и весь узел выньте вверх.

Новый диафрагменный узел с наружной дистанционной прокладкой установите в обратной последовательности.

Ремонт бензонасоса ВАЗ с полной проверкой работоспособности

При наличии времени и желания есть смысл совместить смену диафрагмы топливного насоса с его полной проверкой. Для этого отсоедините шланги (хомуты ослабьте полностью) от штуцеров, запрессованных в корпус насоса, прикладывая минимальные усилия. Далее, отвернув две гайки и удалив две конические шайбы под ними, снимите весь насос с двигателя.

В корпусе насоса расположены клапаны:

нагнетательный (выпускной) — внизу корпуса

Топливный насос механический

Топливный насос механического типа или бензонасос используется на двигателях, оснащенных карбюраторами. Работа насоса обеспечивается механическим приводом от распредвала ДВС, как правило, через вспомогательные устройства, например, привод может быть осуществлен через вал масляного насоса. В любом случае насос находится на двигателе.

Механический насос является одним из видов поршневого насоса.

Конструкция механического топливного насоса

Насос подобного типа имеет достаточно сложную конструкцию, состоящую из следующих механизмов и элементов:

• корпуса с защитной крышкой;
• диафрагмы – располагается в средней части корпуса;
• штока – соединяется с диафрагмой;
• возвратной пружины – устанавливается на шток;
• клапанов – всасывающего и нагнетательного, которые расположены в верхнем отсеке корпуса;
• фильтра сетчатого – устанавливается в защитной крышке;
• привода механического

Основным конструкционным элементом механического ТН является диафрагма, которая состоит из 2-3 мембран, уплотненных между собой прокладками. Как уже было сказано выше, диафрагма насаживается на шток, который с обратной стороны соединен с механическим приводом ТН.

На разных марках автомобилей может быть установлен механический привод разной конструкции – двуплечный рычаг (коромысло) или толкатель с рычагом и балансиром (чаще применяется на отечественных автомобилях).

Механический привод осуществляется при помощи эксцентрика распредвала. Совершая вращательные движения эксцентрик воздействует на шток, который толкает диафрагму, преодолевая воздействия пружины.

Полость, расположенная над диафрагмой увеличивается в размере, при этом происходит поступление топлива (бензина) в насос из бака через клапан всасывания. В этот момент нагнетательный клапан полностью закрыт.

Далее эксцентрик освобождает приводной рычаг, вместе с тем диафрагма возвращается в исходное положение под воздействием пружины. В полости над диафрагмой возрастает рабочее давление и происходит открытие нагнетательного клапана, благодаря чему топливо попадает в карбюратор. В этот момент закрывается всасывающий клапан.

Рабочие циклы топливного насоса повторяются при совершении очередного оборота эксцентрика, расположенного на приводном валу.

Бензин поступает в поплавковую камеру карбюратора. При ее заполнении топливом запорная игла перекрывает доступ бензина.

Диафрагма при этом стопорится на места, а насос работает вхолостую до того момента, пока не потребуется очередная порция топлива для заполнения карбюратора.

Регулировка производительности топливного механического насоса осуществляется путем автоматического изменения амплитуды перемещения диафрагмы.
