Технические характеристики

Завод-изготовитель Tianjin FAW Toyota Engines Plant No. 1
Toyota Motor Manufacturing West Virginia
Shimoyama Plant
Марка и обозначение ДВС Тойота 1ZZ
Годы выпуска 1998-2007
Материал блока цилиндров (БЦ) алюминий
Система подачи топлива инжектор
Расположение цилиндров рядный
Число цилиндров 4
Число на цилиндр 4
Длина хода поршня, мм 91.5
Диаметр цилиндра, мм 79
Степень сжатия 10
Объем двигателя, см3 1794
Мощность мотора, л.с./об.мин 120/5600
140/6400
143/6400
Крутящий момент, Нм/об.мин 165/4400
171/4200
171/4200
Топливо бензин АИ-92
Экологические нормы Евро 4
Масса мотора, кг 135
Расход  топлива, л/100 км (для Celica)

  • — город
  • — трасса
  • — смешан.


  • 10.3
  • 6.2
  • 7.7
Расход масла, гр./1000 км  до 1000
Характеристики моторного масла 5W-30
10W-30
Сколько литров масла требуется 3.7
Через сколько менять масло  10 000 км, а лучше 5000
Рабочая температура двигателя, град. ~ 95 С
Ресурс двигателя, тыс. км
— по данным завода
— на практике
н.д.
~200
Тюнинг
— потенциал
— без потери ресурса
250+
н.д.
Toyota Corolla (Королла)
Toyota Avensis (Авенсис)
Toyota Caldina (Калдина)
Toyota Vista (Виста)
Toyota Premio (Премио)
Toyota Celica (Селика)
Toyota Matrix XR (Матрикс)
Toyota Allion (Аллион)
Toyota MR2
Toyota Opa (Опа)
Toyota Isis (Исис)
Toyota Wish (Виш)
Lotus Elise (Элис)
Toyota WiLL VS (Вилл ВС)
Chevrolet Prizm (Шевроле Призм)
Pontiac Vibe (Понтиак Вайб)

Модификации 1ZZ

За годы выпуска были созданы 3 модели:

  • 1ZZ-FE.
  • 1ZZ-FED.
  • 1ZZ-FBE.

1ZZ-FE

Мотор 1zz-fe производился на японском заводе, расположенном в США. Мощность агрегата от 120 до 140 л.с. В свою очередь этот двигатель выпускался еще в 6 модификациях. У всех них была мощность от 120 до  140 л.с. Ими оснащались более 15 моделей трех марок автомобилей: Тойота, Шевроле и Понтиак.

1ZZ-FED

Основное отличие от предыдущей модификации в облегченных кованных шатунах. Мощность агрегата 140 л.с. Изготавливался в Японии.

1ZZ-FBE

Эта модификация выпускалась чисто для экспорта в Бразилию. ДВС работал на био топливе Е85.

Техническое обслуживание

Для мотора 1ZZ-FE существуют следующий регламент по ТО:

  • Если автомобиль эксплуатируется в легком режиме, то рекомендуется менять моторное масло через 10 000 км пробега. А, если езда спортивная, агрессивная — то через каждые 5 000 км.
  • Регулировать зазоры клапанов через каждые 20 000 км.
  • Менять цепь ГРМ через 150 000 -200 000 км пробега.

Неполадки

В этими двигателями мало возникает проблем. Бывает, что изменился звук работы двигателя, если начал стучать, то, скорее всего, растянулась цепь ГРМ. Появления шума могут быть причиной износа успокоителя и натяжителя.

Тюнинг

Можно повысить мощность двигателя 1zz fe  со 140 л.с. до 200 л.с. установкой компрессора SC14 Toyota и интеркулера охлаждения. Форсунки и топливный насос меняют на аналоги с высокой производительностью. Плюс тонкая настройка всех параметров поможет поднять мощность силового агрегата. Размер транспортных налогов в России зависит от количества лошадиных сил двигателя. Если, например, Тойота Камри 3,5 у которой 277 лошадок, придется платить ежегодный налог больше 40 000 рублей.

Если есть желание увеличить мощность до 300 л.с., придется купить и установить кит-комплект Garret GT284, форсунки 550/630 сс и установить мощный топливный насос. Кроме этого, поршни надо установить под высокую компрессию. Также установить кованые шатуны и электронный блок управления Apexi Power FC. Обычно переделывают двигатель с объемом 1,8 литров.

Вывод

По отзывам владельцев, двигатели 1ZZ-fe отличные и надежные, но многим не нравится, почему сделали так, что нельзя делать кап ремонт двигателя.

Видео

В этом видео подробный обзор конструкции 1ZZ-FE.

Разборка 1ZZ-FE.

Отзывы ДВС 1ZZ-FE

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Недостатки и слабые места 4ZZ

Причина в конструктивных особенностях самого ДВС, поэтому грешить на некорректную эксплуатацию не приходится. Двигатель разработан таким образом, что маслосъемные кольца могут залечь еще во время гарантийного срока. Предпринимавшийся перебор движка, замена колец на новые модификации проблему не решили. Лишь обновление 2005 года немного улучшило ситуацию.


Поршни 2ZZ-GE

Модернизированные поршни покрывались антифрикционным покрытием, которого не было у первопроходцев. Увеличился и объем смазки двигателя 2zz-GE, что заметно на масляном щупе со сдвинувшимися метками. Первые поршни имели четыре дренажные канавки (маленькие), последние варианты уже наделялись восемью крупными.

Помимо чрезмерного масложора, в самом начале заявила о себе еще одна проблема. Речь идет о стуке в двигателе, вызванном люфтом коленчатого вала в продольном направлении. Привод VVT, издающий треск, не столь типичный минус (в сравнении с другими сериями). Хотя при замене цепи ГРМ имеет смысл ставить новый VVT-I. Слабым местом оказывается и сама цепь, которая иногда растягивается еще до исчерпания ресурса.


Коленвал 2ZZ-GE

Все эти неприятности выдают существенную недоработку концерна по части движков серии ZZ.

Список моделей авто, в которых устанавливался

Разрабатывался мотор 2ZZ GE для переднеприводных машин Toyota:

  • Celica 190 и T-Sport – для Великобритании, 198 л. с.;
  • Celica GT-S – для США, 180 л. с.;
  • Celica SS-II – для Японии, 187 л. с.;
  • Corolla RunX RSi – для ЮАР, 199 л. с., 187 Нм;
  • Corolla RunX Z Aero Tourer – для Японии, 187 л. с.;
  • Corolla Fielder Z Aero Tourer – для Японии, 187 л. с.;
  • Corolla XRS – для США, 170 л. с.;
  • Corolla Compressor – для Европы, турбо версия 225 л. с.;
  • Corolla TS – для Европы, 189 л. с.;
  • Corolla Sportivo – для Австралии, 189 л. с., 180 Нм;
  • Matrix XRS – для США, 18 л. с.;
  • WiLL VS – для США, 190 л. с.

Toyota Corilla XRS

Подошли характеристики двигателя и для авто сторонних производителей:

  • Lotus 2 Eleven – для Великобритании и США, турбо, 252 л. с.;
  • Lotus Exige – для США и Великобритании, турбо, 243 л. с.;
  • Lotus Elise – для Великобритании и Северной Америки, 190 л. с.;
  • Pontiac Vibe GT – для США, 180 л. с.

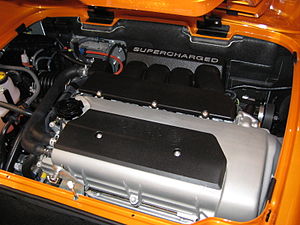

Lotus 2 Eleven

Cylinder head

The cylinder head is made of aluminum alloy which gives it good cooling efficiency. The engine has dual overhead camshaft design with four valves per cylinder. The camshaft is driven by the single roller chain (pitch 8 mm) with the outer hydraulic tensioner and lubrication nozzle.

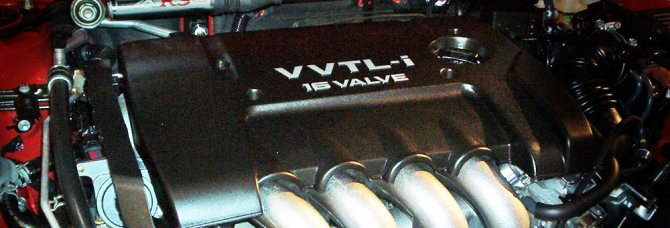

The 2ZZ-GE used VVTL-i (Intelligent variable valve timing with lift). To variable inlet valve timing, the 2ZZ-GE engine used a variable valve lift system operated on the inlet and exhaust valves. At engine speeds above 6000 rpm, high-lift camshaft profiles are engaged and the cam lobes increased intake lift from 7.25 to 11.2 mm and exhaust lift from 7.25 mm to 10.0 mm). The intake valves have a 34.0 mm (1.34 in) diameter and the exhaust valves have a 29.0 mm (1.14 in) diameter.

Cylinder head
Valve Arrangement: DOHC, chain drive
Valves: 16 (4 valves per cylinder)
Valve head diameter: INTAKE 34.0 mm (1.3386 in)
EXHAUST 29.0 mm (1.1417 in)
Valve length: INTAKE 111.30 mm (4.3819 in)
EXHAUST 111.70 mm (4.3976 in)
Valve stem diameter: INTAKE 5.470-5.485 mm (0.2153-0.2159 in)
EXHAUST 5.445-5.470 mm (0.2144-0.2154 in)
Valve spring free length: Intake: 46.42 mm (1.8276 in)Exhaust: 46.50 mm (1.8307 in)
Camshaft cam height: INTAKE 1: 40.607-40.707 mm (1.5987-1.6026 in)2: 38.769-38.869 mm (1.5263-1.5303 in)
EXHAUST 1: 40.019-40.119 mm (1.5755-1.5795 in)2: 38.863-38.963 mm (1.5300-1.5340 in)
Outer camshaft journal diameter: №1 34.449-34.465 mm (1.3563-1.3569 in)
Other journals diameter 22.949-22.965 mm (0.9035-0.9041 in.)

Технические показатели двигателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». В начале 2000-х годов автомобильные концерны мира вступили в очередную волну своеобразной гонки вооружений

Двигатели имели все меньше полезного объема, использовали небольшое количество топлива, но при этом выдавали завидную мощность

В начале 2000-х годов автомобильные концерны мира вступили в очередную волну своеобразной гонки вооружений. Двигатели имели все меньше полезного объема, использовали небольшое количество топлива, но при этом выдавали завидную мощность.

Основные технические характеристики двигателя 2ZZ-GE, который традиционно разрабатывался с участием специалистов из компании Yamaha, следующие:

Рабочий объем 1.8 литра (1796 куб.см.)
Мощность 164-240 л.с.
Степень сжатия 11.5:1
Система газораспределения VVTL-i
Цепной привод ГРМ
Легкосплавный материал поршневой группы, за основу взят алюминий
Диаметр цилиндра 82 мм
Ход поршня 85 мм

Несомненные преимущества двигатель получил для эксплуатации в США и Японии, где качество смазочных материалов и топлива было достаточно высоким уже на то время. В России ДВС 2ZZ-GE получил спорные отзывы от владельцев автомобилей.

Двигатель 2ZZ-GE устанавливается на автомобили:

Toyota Allex

Toyota Allex
(04.2004 — 10.2006)

2-й рестайлинг, хэтчбек 5 дв., 1 поколение, E120

Toyota Allex
(09.2002 — 03.2004)

рестайлинг, хэтчбек 5 дв., 1 поколение, E120

Toyota Allex
(01.2001 — 08.2002)

хэтчбек 5 дв., 1 поколение, E120

Toyota Celica

Toyota Celica
(08.2002 — 10.2005)

рестайлинг, хэтчбек 3 дв., 7 поколение, T230

Toyota Celica
(08.1999 — 07.2002)

хэтчбек 3 дв., 7 поколение, T230

Япония

Toyota Celica
(08.2002 — 04.2006)

рестайлинг, хэтчбек 3 дв., 7 поколение, T230

Toyota Celica
(08.1999 — 07.2002)

хэтчбек 3 дв., 7 поколение, T230

Европа

Toyota Corolla

Европа

Toyota Corolla
(08.2000 — 06.2004)

хэтчбек 5 дв., 9 поколение, E120

Toyota Corolla
(08.2000 — 06.2004)

хэтчбек 3 дв., 9 поколение, E120

Россия

Toyota Corolla
(08.2000 — 05.2005)

хэтчбек 3 дв., 9 поколение, E120

Toyota Corolla
(08.2000 — 05.2005)

хэтчбек 5 дв., 9 поколение, E120

Toyota Corolla Fielder

Toyota Corolla Fielder
(04.2004 — 09.2006)

2-й рестайлинг, универсал, 1 поколение, E120

Toyota Corolla Fielder
(09.2002 — 03.2004)

рестайлинг, универсал, 1 поколение, E120

Toyota Corolla Fielder
(08.2000 — 08.2002)

универсал, 1 поколение, E120

Toyota Corolla Runx

Toyota Corolla Runx
(04.2004 — 09.2006)

2-й рестайлинг, хэтчбек 5 дв., 1 поколение, E120

Toyota Corolla Runx
(09.2002 — 03.2004)

рестайлинг, хэтчбек 5 дв., 1 поколение, E120

Toyota Corolla Runx
(01.2001 — 08.2002)

хэтчбек 5 дв., 1 поколение, E120

Тюнинг

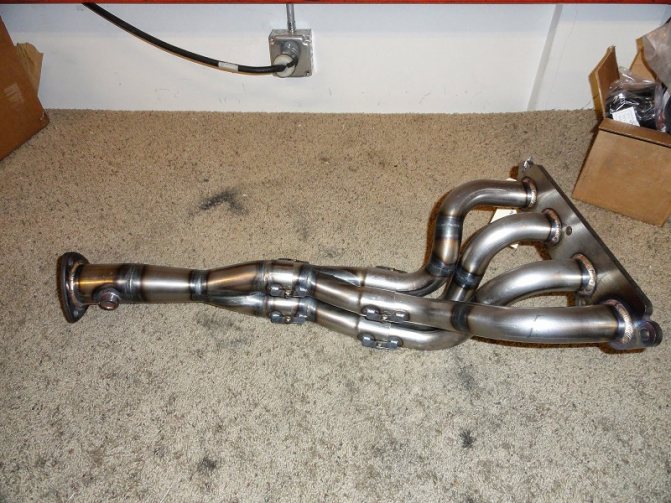

Атмосферный тюнинг 2ЗЗ-ГЕ подразумевает портинг головки, установку облегченных клапанов, выхлопа модификации 4-2-1, форсунок 440сс, нового коллектора. Чип-тюнинг в сочетании с описанными выше «вливаниями» позволит добиться отдачи в 250 л.с. Турбирование двигателя 2ZZ-GE предполагает замену шатунно-поршневой группы, форсунок, выхлопа, монтаж облегченных клапанов и пружин. Турбо кит на базе Garrett GT28 даст в итоге прирост до 300 лошадей.

Garrett GT28

Механические нагнетатели, разработанные компаниями Блитц или Гредди, позволяют увеличить отдачу на стандартной поршневой группе. Это самый простой способ тюнинга двигателя 2ZZ.

Blitz Compressor Kit на 2ZZ-GE
