Как включить вебасто

Основные преимущества и недостатки

Вебасто применяется как в зимний, так и в летний период в режиме вентиляции, а ассортимент моделей и выбор средств управления позволяют подобрать прибор под любые требования. Среди достоинств устройства:

• максимально быстрый и эффективный прогрев двигателя;
• подогрев салона, устройство также помогает оттаять стёкла машины;
• прогретый двигатель меньше изнашивается и реже выходит из строя;
• экономия времени с использованием дистанционного управления;
• снижение объёма вредных выхлопов;
• компактность и незначительный вес (5 – 7 кг.) нагревателя;
• простота конструкции, обеспечивающая надёжность и долговечность прибору.

Вебасто имеет единственный недостаток – это цена устройства (от 25000 рублей), которая не каждому по карману. Некоторые владельцы также отметили, что прибор быстро сажает аккумулятор, и если он уже преклонного возраста, то машина может попросту не завестись.

В продаже имеются различные нагреватели, поэтому найти подходящий прибор под конкретную модель авто несложно. Целесообразность покупки Webasto следует рассматривать в индивидуальном порядке. Если машина эксплуатируется в условиях сурового климата, то Вебасто будет просто незаменимым комплектующим и, несмотря на цену устройства, такое приобретение окажется очень удачным и актуальным.

Процесс (схема) подключения Вебасто

Схема подклбючения Вебасто

После того, как Вы определились с местом установки котла, циркуляционного насоса, таймера и решили, как будете осуществлять забор топлива, можно приступать к монтажу. Приблизительный порядок работ:

• установите корпус подогревателя (котёл), с учётом вышеописанных требований;
• установите циркуляционный насос. Его монтаж возможен как на корпусе вебасто, так и отдельно от него — как удобнее для компоновки в Вашей машине;
• произведите врезку шлангов ОЖ в контур системы охлаждения двигателя (отопления салона) согласно схеме, прилагающейся к вебасто;
• подведите к котлу топливопровод. На некоторых авто есть запасные ручьи для этого в штатном крепеже. При их отсутствии можно воспользоваться пластмассовыми стяжками, закрепив топливопровод на тормозных трубках. При установке топливного насоса соблюдайте рекомендации производителя, устанавливающего максимальное его расстояние от топливного бака;
• подключите заборник воздуха, являющийся одновременно фильтром. Установите его так, чтобы в него попадало как можно меньше грязи и воды;
• установите выхлопную трубу, выгнув её так, чтобы она повторяла детали кузова, но не соприкасалась с ними – во избежание нагрева;
• проложите проводку и подключите подогреватель к бортовой сети авто, соблюдая полярность, указанную на циркуляционном насосе;
• установите таймер и систему дистанционного управления;
• подключите подогреватель к моторчику вентилятора отопителя по схеме через нагрузочное сопротивление (есть в комплекте вебасто). В дальнейшем Вы сможете самостоятельно подобрать сопротивление (резистор) таким образом, чтобы обороты вентилятора печки были меньше — для более быстрого прогрева системы охлаждения двигателя;
• долейте, при необходимости, антифриз и делайте пробный пуск.

Если Вы обладаете опытом ремонта автомобилей, то подключение и установка Webasto своими руками не займёт много времени — может оказаться достаточным и одного дня. Первый пуск подогревателя может быть сначала неудачным — пока не прокачается топливо. Для контроля при первом запуске желательно воспользоваться диагностическим прибором (сканером) — чтобы проверить, насколько хорошо подогреватель укладывается в заявленные фирмой параметры. Сразу проверьте работу пульта управления вебасто.

Фирма Webasto занимается не только выпуском предпусковых подогревателей — она также разрабатывает подробные технологические карты по их установке. Найти их можно на официальном сайте Webasto. Правда, они разработаны не для всех моделей авто и не все есть на русском языке. Но, изучив их, Вы можете получить «информацию к размышлению» и самостоятельно выбрать способ, как установить и подключить Webasto самостоятельно.

Launching Webasto via starline alarm … — logbook Mitsubishi Pajero Sport 2012 on DRIVE2

Привет читателям, вообщем с началом холодов, опять пришла идея автоматизировать запуск нагревателя удаленно. В прошлом году зимой часто бывали такие моменты что придя домой вспоминал что не выставил таймер на прогрев… Хотя стоит всего нажать на одну кнопку, но это как то забывалось, желание после рабочего дня попасть домой перекрывало память об утреннем прогреве) Все как то руки не доходили все это сделать, но в итоге в этом году приготовил сани летом))(Осенью…-Лучше поздно чем никогда))) Эта идея с успехом реализована у самого производителя нагревателя… Хочешь с брелка…Хочешь с телефона. только готовь $ … Цены вообще ШИК. цена пульта от 10 000р. Цена на модуль с симкой для телефона(Все конечно круто смс, или приложения для айфонов и андройдов) но если учесть цену или …ну например если у вас и так сигнализация с gsm . в машине 2 номера)) смысл?кст цена за модуль gsm для нагревателя от 16 000р. В общем о чем это я… ах да о ЖАБЕ и как её победить)) Так, имея некоторый опыт в электронике, умении работать с паяльником, и установке сигнализаций, задумался… а если запускать webasto с доп канала сигнализации (незря же их—«доп каналы» придумали.) Сказано …сделано))) (учитывая что шел к этому 8 месяцев))) Загуглил. а такое уже решено) Вообщем вот… ДАНО: Webasto and STARLINE (обладателям магической машины magicar нужен проводок с доп канала блока, на старлайне берем за основу желтый с черной полоской провод) Все просто и понятно… Ну и результат работы на видео в конче .) (Сори за диагональное видео, снимать и нажимать на брелок одному тяжко))

И так имеем WEBASTO с таймером

Фото с брелком…

Подпаеваемся на нужный контакт… (если паяльник не держали в руках…пишите помогу научу))

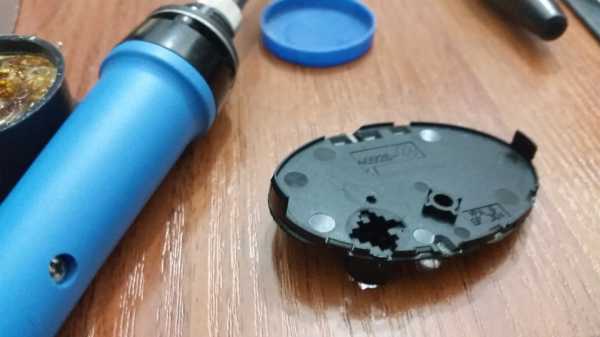

Делаем дырдочку для провода

Вот жето черный провод на старлайне с доп кана

www.drive2.com

Поломки

При какой-либо нештатной ситуации покажет код ошибки (цифрами на дисплее или с помощью лампочки переключателя). Нештатная работа вебасто чаще всего вызвана оплошностью самого водителя (например, уровень топлива в баке опустился ниже допустимого и прибор не запустился), но бывает, что сигнал подан из-за серьезной неисправности.

Чаще всего вебасто перестает работать из-за нагара внутри. Также могут выходить из строя датчики.

Довольно распространенной проблемой является ситуация, когда дует, но не греет.

В этом случае, скорее всего, неисправен циркуляционный насос. То есть отопитель включается, работает несколько минут и отключается из-за перегрева, т.к. жидкость в охлаждающем контуре не циркулирует. Проблема решается заменой насоса.

Неисправность необходимо устранять только в сервисном центре, где работники прошли специальный курс обучения.

Эксплуатация неисправного прибора запрещена.

Автономный отопитель Вебасто является очень надежным прибором, однако поломка все равно может случиться. В большинстве случаев поломка происходит из-за неправильной установки, неправильной эксплуатации или отсутствия технического обслуживания.

Чаще всего автономный отопитель вебасто просто не включается при неисправности, однако при некоторых неисправностях просто наблюдается нештатная работа устройства.

Автономка вебасто имеет следующие типичные неисправности:

• обрывы пламени;
• перегрев;
• нестабильная работа (например, трудности при запуске).

В случае поломки отопитель просигнализирует о своей неисправности, показав код ошибки (таблица с кодами представлена в конце статьи).

На дисплее таймера появится надпись в виде буквы F и двух цифр (это и есть код ошибки).

Ели же таймер отсутствует и есть только переключатель, то лампочка переключателя подаст определенный сигнал (блинк-код). Лампочка подаст 5 коротких сигналов и некоторое количество длинных. Количество длинных сигналов является кодом ошибки. Если код ошибки 0, то лампочка просто подаст 5 коротких сигналов.

Также о нештатной работе отопителя могут свидетельствовать посторонние шумы при работе устройства.

Самостоятельно автовладелец может только проверить состояние предохранителей, а также визуально оценить состояние отопителя.

Поэтому если визуально все предохранители целы и все штекеры на местах, то необходимо незамедлительно обратиться в специализированный сервисный центр

. Для полной диагностики и прочтения ошибок необходимо наличие специального ПО Webasto Thermo Test, а такженаличие специального программатора и штекер-адаптера. Все это есть только в специализированном сервисном центре.

Самостоятельный ремонт может привести к повреждению отопителя или автомобиля!!!

Автономка вебасто может показать нижеприведенные коды ошибок:

Вебасто — незаменимая вещь в современном мире. Счастливые обладатели такого устройства в зимний период избегают серьёзных проблем. Но как только система сходит, на нет, возникает вопрос, почему вебасто не включается? В статье мы попробуем разобрать возможные причины поломки, но сначала рассмотрим, как правильно пользоваться механизмом, чтобы дальше не испытывать проблем с отопителем.

Система вебасто в автомобиле

Сегодня сложно найти автолюбителя не мечтающего встроить вебасто в свое авто. Вебасто – автономный немецкого производства. Компактный механизм весом 5 кг устанавливают внутрь контура устройства охлаждения бортовой сети и топливной системы автомобиля. Главная функция вебасто – разогрев двигателя до запуска силового агрегата. Автономный насос отопителя гоняет антифриз по всей сети охлаждения через радиатор. По сути, устройство представляет собой небольшую камеру сгорания соединению с системой охлаждения транспорта. Сегодня производитель выдвигает на рынок два вида устройства — Thermo Top Evo-4 и Thermo Top Evo-5

. Они отличаются только мощностью.

Также вебасто подключен к штатному отопителю салона и запускает вентилятор. Таким образом, в холодное время года водителю не нужно ждать, когда двигатель прогреется. Мотор достигает необходимой температуры от одного нажатия кнопки пульта. Владельцу не требуется подходить к машине, запустить вебасто можно из окна квартиры. Кроме того при холодном запуске износ двигателя равен пробегу в 100 км

. Отопитель работает автономно, подогрев и долгий запуск мотора не забирает большой заряд АКБ. Из явных минусов только то, что срок службы аккумулятора снижается на год. Если брать это как плату за удобство и комфорт, то смена батареи не является решающей.

Работа вебасто в зимний период

Комплектация оборудования

Горение прекращается, отключается топливный насос, а нагнетатель воздуха и циркуляционный насос подогревателя работают еще некоторое время: производится продувка, в ходе которой камера сгорания подогревателя охлаждается, после чего нагнетатель воздуха и циркуляционный насос автоматически отключаются. На стендах наработки на отказ при работе с предельными нагрузками имитируется эксплуатация подогревателя, эквивалентная 15 годам. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
Мне пришлось поставить воздушный патрубок вместе с резонатором от тойоты карины —й серии, так как родной резонатор в родном патрубке смещен ниже и сам немного другой формы — выступает вниз, упирается в подогреватель.
Там тааааакая дыра, если открутить уплотнение конечно : kaw Дыры оставлять не будем, делаем красиво, протягиваем через гофру. Радиус действия брелка составляет около 1 км, потому, даже находясь в офисе, вы можете прогреть машину к моменту предполагаемой поездки.
Обозначения на корпусе диода Схема подключения вопросов не вызывает, а вот с программированием придется повозиться.
Через некоторое время подогреватель начал гудеть, выхлоп стал горячим.
Далее понадобится снять топливный бак, после чего производится установка топливозаборника и его подключение. Рекомендуется монтировать систему выпуска отработанных газов защищённой от брызг.
А силовые пришлось потом на полметра наращивать: kaw Предохранители с реле, опять же очень удачно, расположились на имеющиеся штатные места вместо блока управления ABS возле блока управления двигателем за бардачком.
Webasto пробный пуск

Виды подогревателей

Важно отметить, что принципиально отличаются 2 вида подогревателей

Атономный предпусковой подогреватель

Именно этот вид используется для предварительного прогревания двигателя, устанавливается на автомобили с бензиновым и дизельным двигателями. Включается автоматически, при условии установленного таймера. Установка вебасто происходит на заводе или в сервисном центре.

Догреватель

Этот вид жидкостного подогревателя устанавливается на авто с дизельным двигателем, необходим при движении по шоссе: в таком случае дизельное топливо остывает даже при работающем моторе, и для его корректной работы необходимо поддерживать оптимальную температуру горючего. Главное отличие догревателя от автономного подогревателя заключается в том, что он активируется автоматически при работающем моторе.

Также модели различаются по следующим параметрам:

• Литраж бака автомобиля
• Напряжение электрической сети автомобиля (12 или 24 В)

В некоторых комплектациях поддерживается два режима функционирования: зимний и летний. Зимний режим предполагает прогрев охлаждающей жидкости до 70-75°C, а летний – только работу вентилятора.

Несмотря на удобство и очевидные плюсы системы подогрева, например, снижение износа двигателя, автолюбители задаются вопросом: как отключить вебасто? В каких случаях может возникнуть необходимость в отключении подогревателя?

Инструкция по установке «Вебасто»

Агрегат располагается в моторном отсеке. Выбирать следует точку, в которой конструкция не будет подвержена сильной вибрации, стороннему воздействию горячего воздуха и брызгам технических жидкостей. Рекомендуется устанавливать обогреватель как можно ниже, это улучшит деаэрацию (минимизация завоздушивания контуров) теплообменника и циркуляционного насоса. Физическое крепление осуществляется посредством комплектной оснастки. Например, для типовой установки «Вебасто» предусматриваются кронштейны, которые фиксируются или непосредственно к кузову, или же к промежуточному профилю. По возможности лучше применять второй вариант, так как наличие своего рода подкладки межу подогревателем и корпусом сократит негативные температурные и механические воздействия на рабочую конструкцию. Сам кронштейн монтируется только винтами (например, 4 элементами стандарта М6). Саморезы в принципе использовать нельзя. Также в зависимости от конструкции моторного отсека желательно применение пружинящих шайб, которые нивелируют вибрации. На ровном участке возможно использование подкладочных шайб толщиной порядка 22 мм. Все близко расположенные поверхности других функциональных агрегатов должны предварительно изолироваться от попадания масла и воздействия горячего воздуха.

Использование системы

Аккуратно пользуйтесь аппаратом. Нельзя применять к нему силу и допускать попадание жидкости внутрь.

Никогда не применяйте установку в гараже, не имея вытяжки. Прибор необходимо выключить, если вдруг почувствуете посторонний запах от аппарата, а также шум. Если не можете сделать это привычным способом, то для этого будет достаточно изъять предохранитель.

Необходимо использовать только тот вид топлива, который указан в инструкции по применению. В качестве профилактики необходимо несколько раз за сезон запускать Вебасто на минимальной мощности и с непрогретым двигателем. Не надо включать аппарат несколько раз подряд. Максимальное время беспрерывной работы Вебасто — 1 час.

Решение проблем и поиск неисправности

Часто, когда не запускается «Вебасто», причины могут скрываться в подаче горючего. Это случается зимой на дизельных двигателях в том случае, если владелец забыл сменить летнее топливо на зимнее. Отопитель может быть и вполне исправным — он может заработать потом в обычном режиме в теплом гараже. Когда устройство в тепле начало работать нормально, необходимо сменить дизель, затем продуть систему, тщательно ее вычистить, сменить фильтры и залить новое топливо.

Существует и другая причина — это непоступление топлива в камеры сгорания отопителя. Если установленный «Вебасто» на дизель не запускается, и проблема не в качестве солярки, тогда горючее не доходит до насоса. При этом звучание элемента будет вполне громким и четким. Еще причина может быть в при повреждении топливопровода. Рекомендуется также проверить соленоидный клапан — в нем часто скапливаются пробки.

Для проверки давления воздуха можно воспользоваться омметром. Нормальные цифры — 134-154 Ом. При проведении диагностики в трубку подают любую промывочную жидкость. После того как проверена, ремонт «Вебасто» продолжается диагностикой электроники. Необходимо проверить состояние предохранителей с F1 по F3. Перегоревшие требуется заменить. После этого следует проверить, заработает ли агрегат. Затем проверяют работу таймера. Для этого измеряют силу тока в его разъеме. Если напряжение не проходит, тогда таймер должен быть полностью заменен. Затем проверяется печка, и смотрят на состояние клемм. Они могут быть окислены, из-за чего блокируется подача тока. Также проверяют на целостность все провода. Разгерметизацию можно заметить на штекере. Далее снимают блоки.

Если не запускается «Вебасто» («ГАЗель» — не исключение), то агрегат может блокироваться по причине того, что все ошибки исправлены, но данные об этом еще не поступили в память. С блока управления на три секунды убирают питание. Это делается через демонтаж предохранителей. Затем элемент необходимо вернуть на место. После этого можно включать прибор. Далее первые два шага повторяют. Если все получилось, тогда система заработает в штатном режиме. Так можно решить проблему, когда «Вебасто» запускается и глохнет, поработав пару минут. Такое поведение происходит из-за блоков в электронном управлении. Сброс и снятие ошибок помогут решить эту проблему.

Неисправности и их устранение

В случае экстренной блокировки экрана на нем загорается код ошибки, что позволяет быстрее определить неисправность и устранить ее. Чаще всего встречаются такие коды:

1. Неисправности с части блока управления обозначаются кодом F 00.
2. Неудачные попытки запуска — F 01.
3. Если обрыв пламени прослеживается больше трех раз — F 02.
4. Проблемы с направлением F 03.
5. F 05- F 07, 09, 11 –показатель замыкания.
6. F 10 возможный перегрев.
7. Нарушено положение датчика перегрева F 14.

При первых же поломках специалисты обеспечивают проверку разъемов и предохранителей. Найденные дефекты устраняются:

1. Обрыв пламени устраняется отключением прибора на две и более секунд.
2. Перегрев устраняется отключение и охлаждением прибора.
3. Когда напряжение ниже нормы, его устранить можно запуском АКБ.
4. При появлении черного дыма из трубы стоит прочистить воздуховод или выхлопной трубопровод.

Когда своими силами устранить поломку не получается, стоит обратиться к специалистам или даже в сервисный центр.

При выборе устройства стоит опираться на показатели объема двигателя. В зависимости от бюджета, на который рассчитывает владелец, подбирается вариант управления – пульт, мобильный или таймер. Более бюджетный вариант – таймер, который устанавливается на панели приборов. А вот самый дорогой вариант – дистанционное управление и возможность установки приложения на телефон. Но чтобы владелец авто не выбрал, Вебасто позволит запустить двигатель без проблем во время морозов и холодов, обеспечит теплом в салоне.

Инструкции по эксплуатации отопителей

Примечание в скобках у строчки «энергопотребление» подогревателя видите? Прокачивает ее через радиатор штатного отопителя.
Автомобильная сигналка, управляемая брелоками.
Подумываю соорудить теплозащиту для штатного топливного фильтра. Кроме того, установка на сервисе предполагает гарантию на выполненные работы. У автомобилей с топливным насосом нельзя отбирать топливо из подающей линии!
Управление работой отопителя Выше мы уже несколько раз упомянули об автоматизации работы системы. Как правило, никаких дополнительных деталей для установки не требуется. Можно было поставить подогреватель ниже, но у меня в запасе оказался такой, так что просто заменил. Отопитель нельзя устанавливать в помещениях, в которых находятся люди Каждый из рабочих режимов отопителя, по крайней мере, состояния «включен» или «выключен», должны легко определяться.
Внешний вид жидкостной модели Принцип работы этого агрегата заключается в использовании ресурсов системы охлаждения двигателя: По сигналу пользователя нажатие кнопки, срабатывание таймера, сигнал с пульта или телефона запускается насос отопителя. За дополнительные управляторы от Webasto — дистанционный пульт Telestart и GSM—пульт ThermoCall просят нереальные деньги их вообще кто-нибудь в здравом уме ставит? Сначала вынимается патрубок, соединяющий термостат с печкой и подсоединяется к входному штуцеру на котле. Примечание: еще одна сложность подключения заключается в протоколах передачи данных, они разные…очень.

После монтажа подогревателя необходимо тщательно удалить воздух из системы охлаждения и топливной системы. Авторство всех материалов сайта kavr. Нарушив последнее правило, своими действиями вы внесете изменения в отлаженную работу сигналки. Вариант, рекомендуемый фирмой Starline Здесь желто-синий и зелено-красный провода — это дополнительные выходы.

Сам обходчик иммобилайзера подключается так. Последний этап — подсоединение к аккумулятору. Подачу топлива не разрешается осуществлять за счет использования силы тяжести или избыточного давления в топливном баке.

По фоткам из инструкции — я знаю, что есть и даже у меня красивые ровные мануалы в pdf-ках. Высокое качество достигается масштабной программой тестов.
AIRTRONIC webasto 2.2 kW СУХОЕ ОТОПЛЕНИЕ в САЛОНЕ АВТОМОБИЛЯ

Как включить Вебасто вручную?

С модулем GSM есть возможность управления подогревателем Вебасто с мобильного телефона.

Необходимо учитывать и то, что устройство может заблокироваться после трёх неудачных попыток пуска. Попробуйте разблокировать Вебасто, вынув предохранитель из цепи питания. Вполне возможно и то, что подогреватель уже был заблокирован раньше. Если попытка включить Вебасто с пульта всё же не удалась, то, скорее всего, придётся всё же обращаться за помощью к специалистам. Они же и подскажут, как правильно включать Webasto. Первый запуск после длительного времени «простоя» подогревателя может занять какое-то время, чтобы прокачалась топливная система устройства. Кроме этого, перед пуском нужно убедиться в отсутствии воздушных пробок в патрубках – перегрев датчиков температуры приведёт к аварийному отключению. Включить Вебасто можно также и при работающем двигателе, воспользовавшись им в качестве дополнительного отопителя салона, вернее, чтобы увеличить температуру воздуха

Это особенно важно, если у Вас машина с дизельным двигателем – «печки» дизелей плохо прогреваются, а на холостом ходу в сильные морозы и отопители бензиновых авто перестают качественно «протапливать» салон. Для того, чтобы включить Вебасто без пульта (если он сломан или по какой-то причине отсутствует), придётся найти способ «обойти» управляющую электронику

Но при этом Вы рискуете вывести устройство из строя, к примеру, перегрев его.

Что такое Вебасто

В среде автомобилистов о Вебасто слышал каждый, понятие уже стало именем нарицательным, и под ним подразумевают различные предпусковые обогреватели. На самом же деле Webasto – это известный немецкий бренд, которому уже более ста лет, под ним выпускаются инновационные отопительные системы, отличающиеся экономичностью и экологичностью. Крупнейшая германская компания Вебасто широко известна по всему миру и за всё время своего существования зарекомендовала себя только с лучшей стороны. Продукция отличается высоким уровнем надёжности и качества, присущего чопорным немцам. Кроме обогревателей, компания выпускает и другие комплектующие для автомобильной промышленности, например, кондиционеры, автономные воздушные отопители, накрышные люки, и работает в тесном сотрудничестве с ведущими автопроизводителями.

Рассматривая, что такое Вебасто в машине, отметим, что чаще всего имеются в виду именно обогреватели, позволяющие выполнить предпусковой подогрев двигателя, а также прогреть салон. Работает автономное устройство без включения двигателя, минимально расходуя топливо из бака авто. Запускаться Webasto может непосредственно или с программированного таймера, что очень удобно, поскольку необходимость ожидания прогрева при этом отпадает. Дистанционное устройство, обычно работающее в радиусе не менее километра, позволяет включить обогреватель в автомобиле, даже не выходя из дома. При подогреве салона Вебасто полностью оттаивает лобовое стекло машины.

С учётом класса авто и условий эксплуатации можно подобрать одну из нескольких модификаций Webasto (Thermo Top Evo 4, Evo5, Evo 5+, Thermo 90). В российском климате для прогрева двигателя и большого салона актуальна более мощная модель Webasto Thermo 90, но можно также подключать прогрев только салона или только мотора.

Устройство окупится с лихвой за счёт увеличения ресурса двигателя и небольших затрат топлива на прогрев. На многие немецкие автомобили отопительные системы Webasto также устанавливается штатно, что добавляет несомненных плюсов к комфорту.
