Как снять замок зажигания на калине

Неисправности замка зажигания

Как и любое электронное устройство, замок зажигания Лады Калины подвержен частым поломкам. Неисправности могут возникнуть по массе причин, наиболее частые из которых следующие.

Окисление контактов всегда приводит к серьезным повреждениям (обычно из за попадания влаги и сырости в машине)

Перегорание контактов, что происходит из-за резких скачков напряжения. Перепады напряжения обычно приходятся на момент запуска силового агрегата, в ходе которого резко повышается температура внутри системы, отчего изоляция просто выгорает

Вот почему так важно подходить к вопросу запуска грамотно. Механические повреждения

Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Механические повреждения. Если, собираясь повернуть ключ, вы заметили, что сделать это стало труднее, чем обычно, то значит, что-то случилось с личинкой замка, быть может, он просто забился грязью или пылью, а может, на заводе был допущен брак, который выявился только теперь.

Если проблема кроется в перегорании или окислении, то, провернув ключ в замке, вы не увидите никакой реакции от системы зажигания. В таком случае нужно всего лишь заменить контакты, не меняя при этом весь замок, если дефект проводов несильный, то и вовсе можно обойтись зачисткой контактов.

Также порча личинки замка происходит, когда некто пытается угнать авто. В любом случае замок нужно менять полностью. Но как это сделать самостоятельно?

Общие сведения

Замок зажигания тут состоит из нескольких составных частей. В комплект входят такие элементы:

• металлический корпус с вмонтированным хомутом для крепления;
• механический блок с «секретом» и отверстием для ключей;
• электрочасть, обеспечивающая замыкание контактов после проворота ключа на определенный угол.

Конструкторы разработали эту часть управления автомобилем таким образом, чтобы она функционировала в нескольких режимах. Рассмотрим их подробнее:

• нулевой режим позволяет без усилий извлекать ключи из скважины, а при его активации запускается аудиосистема, аварийная сигнализация и головная оптика;
• первое положение ключа является фиксированным и извлечь в таком случае ключик не удастся, так как он зажат механическими фиксаторами; одновременно в нем активируются практически все электропотребителя, исключая стартер;
• вторая позиция ключа является нестабильной, так как в ней приходится удерживать замок водителю самостоятельно, ведь положение позволяет запускать стартер.

Предназначение ЗЗ «Калины», ничем не отличается от других автомобилей, — включение зажигания и управление стартером двигателя. Он снабжен механической блокировкой и защитой от повторного включения стартера, без выключения зажигания. Это позволяет защитить венец маховика и бендикс от случайного поворота ключа. Имеется и электронная защита в виде иммобилайзера, антенна которого интегрирован в ЗЗ.

Замок зажигания «Калины» имеет 3 положения, каждое из которых расписано в таблице.

Ключ можно вытащить только в нулевом положении. Чтобы не забыть его в замке, при выключенном двигателе, предусмотрена звуковая сигнализация, включающаяся одновременно с открытием водительской двери.

Как демонтировать замок системы зажигания? Рекомендации специалистов

В Лада Калина замок (изображение №1) системы зажигания иногда требуется снять ввиду присутствия разного рода причин. Далее мы расскажем, как снять, а также как заменить замок, в случае, когда появились неисправности. Итак, замена замка зажигания имеет следующие аспекты:

• поломка механизма;
• потребность в замене катушки АПС;
• необходимость заменить контактный узел замка.

Чтобы осуществить демонтажные действия потребуется привлечь нехитрый набор инструментов, а именно:

• хорошо заточенное зубило;
• небольшой молоток;
• отвертку, имеющую плоский профиль наконечника;
• плоскогубцы.

Манипуляции выполняются по нижеприведенному алгоритму.

1. Отсоединяем отрицательную клемму от соответствующего вывода АКБ.
2. Демонтируем блок переключателей, располагающийся под рулевым колесом.
3. Посредством зубила демонтируем болты, удерживающие механизм переключения. Здесь также понадобятся пассатижи.
4. С рулевой колонки извлекаем скобу. Теперь для снятия становится доступным сам замок.
5. С помощью отвертки поддеваем фиксатор кабельного разъема катушки АПС и полностью извлекаем его.
6. Колодка контактной группы также подлежит отсоединению от общего разъема проводов.

Если требуется установить замок на прежнее место, то весь перечень действий осуществляем по обратному алгоритму. Работы обозначенного характера требуется выполнять с прицелом на рекомендации, которыми любезно делятся с владельцами Лада Калина опытные мастера.

1. Кожух, располагающийся вокруг рулевой колонки, можно демонтировать, если прибегнуть к откручиванию 7 винтов. Для этого потребуется привлечь крестообразную отвертку и приступить к процедуре. Заметим, что по два винта располагаются как с левой, так и с правой стороны, а три крепежных компонента находятся непосредственно снизу.
2. Теперь тянем вниз регулирующий рычаг и опускаем колонку. Обе половины кожуха при этом достаточно легко демонтируются.
3. Чтобы снять блок подрулевых переключателей понадобится сжать фиксирующие элементы и вывести их из своих посадочных гнезд.
4. Удерживающие замок зажигания болты обычно имеют срезанные при закручивании головки. Для их демонтажа потребуется привлечь зубило. Оно прикладывается по касательной, после чего молотком наносятся несильные удары. После того, как головка болта начала движение, дальнейшее откручивание осуществляем посредством применения пассатижей. При установке замка рекомендуется применить болты, имеющие профиль головок под шестигранный ключ. Длина таких крепежных компонентов равна 20 мм, а резьба — М6.
5. Снятие замка требует подтяжки жгута проводов и освобождения разъемов, присутствующих под кожухом.
6. Перед процедурой монтажа замка вставляем в его личинку ключ и переводим в положение 1. В такой позиции защелка блокировки рулевого колеса перемещается внутрь замка. Далее потребуется проверить функционирование блокирующего механизма. Когда работоспособность корректная, то продолжаем монтаж замка с подключением всех потребных проводов. Если блокирование не происходит, то прибегаем к регулировке положения установки замка, достигая возможности защелки перемещаться внутрь соответствующего паза, который расположен на рулевом валу.
7. Иногда имеют место ситуации, при которых наблюдаются трудности с погружением ключа внутрь скважины замка. Здесь потребуется применить мазку WD-40, которую впрыскиваем в личинку замка. Если такого проникающего средства не оказалось, то используем одну каплю синтетического масла. Таким образом, замена замка зажигания завершена.

Замена замка зажигания своими руками

К большому сожалению, Лада Калина не может порадовать надежностью, долговечностью, многие системы, в том числе и замок зажигания, выходят из рабочего строя уже через пару лет, поэтому, чтобы сэкономить на ремонте в дорогостоящих автосервисах, лучше узнать, как это сделать самостоятельно. Итак, придя к мысли, что замок нужно менять, покупаем новый замок, который стоит в районе тысячи рублей. В комплекте мы получим три личинки (на двери и багажник) и 2 ключа. Также нужно приобрести четыре срывных болта, так как старые после демонтажа уже будут не годные.

Кроме самого изделия нам понадобится следующие инструменты:

• зубило;
• две отвертки, плоская, чтобы снимать фиксаторы и под крест для болтов;
• ключ на 10 или трещетка с головкой на 10;
• ключ на 8.

Приступаем к работе

1. Для начала нужно будет отсоединить провод аккумулятора от минуса.

2. Вооружившись отверткой под крест, выкручиваем крепежи на рулевой колонке. Чтобы вам было удобнее, сразу предупреждаем: два болта находится по правой и левой стороне(3), два снизу в середине(2), и два в самом низу(1). Так же есть саморез который находится прямо под рулем(4).

3. Вытаскиваем фиксаторы, держащие подрулевые переключатели. Демонтируем переключатели.

4. Теперь нам понадобится помощь зубила. Нужно нанося удары средней мощности, отвернуть болты. Болты, как правило, после нескольких лет эксплуатации сильно прикипают, поэтому придется потрудиться. Как только вы заметите, что болты начинают съезжать с места, можно брать в руки пассатижи и дальше работать уже только при их помощи.

5. Нам нужно добраться до разъемов замка, которых всего два (основное питание и антенна иммобилайзера). Разъемы таятся под кожухом консоли. Чтобы получить доступ к разъемам, нужно чуть потянуть от замка жгут проводов и вытащить их.

6. Разъемы расстыковываем, а затем, демонтируем выключатель системы зажигания.

Теперь меняем старый замок на новый и проводим сборку в обратном порядке. Но не забудьте, что нужно еще немного поколдовать и над дверьми, а также багажником, сменив личинки замков.

Замена личинок дверей

Чтобы снять старые личинки на дверях и багажнике, нужно провести несложную работу, состоящую из нескольких этапов.

1. Берем ключ на 8 и (или головку на 8 с трещеткой) и крестовую отвертку. 2. Откручиваем саморезы с дверной обшивки и снимаем ее.

3. После того как сняли обшивку, нужно головкой на 8 откуртить железный фигурный держатель (3 болта).

4. Дотягиваемся до тяг и поддевая отверткой снимаем их.

5. Добираемся до болтов крепления ручки, с торца закручен болт, а если заглянуть в глубь двери то там будет гайка на 8, откручиваем и ее.

6

Осторожно вытаскиваем ручку двери

7. вынимаем личинку, предварительно найдя фиксатор и нажав на него чем то очень тонким.

Замок двери задка снимается немного полегче:

1. Снимаем обшивку двери, видим систему замка.

2. Выкручиваем две гайки на 8 и срываем с тяги систему в которой «сидит» личинка.

3. Разбираем ее и вытаскиваем личинку (при разборе лучше запомнить куда и как все крепится, много мелких деталей.

Замена замка зажигания занимает в целом чуть больше часа. Для выполнения этой работы не нужно фундаментальных знаний и специального автослесарского оборудования, нужно всего лишь немного внимания, тщательное изучение несложной инструкции и базовый набор инструментов, таких, как зубило, отвертки и ключ. Надеемся, что этой статьей мы помогли вам сэкономить на автомастерской. Желаем удачи и хорошей работы нового замка зажигания!

Любой счастливый обладатель автомобиля знает, что в наше время «быть на колесах» — удовольствие не из дешевых. Постоянно ползущие вверх цены на бензин, систематические техосмотры, налоги и всем известные инспектора, выписывающие штрафы. Помимо всего этого, к сожалению, ничто не вечно, и детали могут ломаться, изнашиваться и обнаруживать заводской брак. Гнать автомобиль в сервис по каждому пустяку – решение очень затратное, поэтому многие автомобилисты справляются с поломками своими силами. Одна из таких поломок – дефект замка зажигания. И полезно знать хотя бы основы про замки зажигания, если решили проводить мелкие ремонты своими руками.

Возможные неисправности

В процессе работы могут возникнуть некоторые неисправности. К часто возникающим проблемам относятся такие ситуации:

• замена замка зажигания Калины с иммобилайзером или без него может потребоваться после проникновения влаги внутрь личинки из-за повышенной влажности в салоне, что приводит к быстрому окислению контактов внутри;
• перегореть контакты могут за счет перепадов напряжения, основной зоной риска является момент старта, на который зачастую приходятся высоковольтные пики;
• поломки случаются по причине механических деформаций или повреждений.

Наиболее широким кругом поломок является механические проблемы. Неисправности случаются из-за выхода из строя личинки, поломки/погнутости ключа и заводского брака. Также внутрь может проникать и скапливаться там большое количество пыли или грязи, что приводит к невозможности проворота ключа.

Что нужно знать о ЗЗ на Калине?

Нужно ли снимать иммобилайзер для проведения на Калине? В первую очередь ознакомимся с основной информацией касательно этого узла. ЗЗ представляет собой сложный по своей конструкции узел, необходимый для контроля передачи напряжения к системе пуска и предотвращающий разряд АКБ.

На автомобиле Лада Калина ЗЗ включает в себя несколько элементов:

• механическая часть, то есть сам цилиндр устройства;
• электрическая часть, которая являет собой группу контактов, предназначенных для замыкания сигналов при повороте ключа в замке в разные положения.

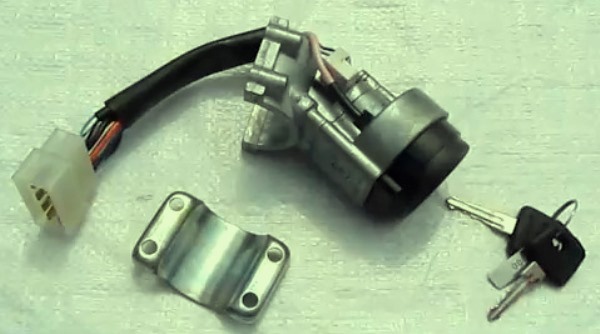

ЗЗ для Калины в снятом виде с ключом

Также следует отметить, что данный узел может работать в нескольких режимах:

1. В режиме 0 водитель может без проблем извлечь ключ. В этом режима работает оптика, и магнитола.
2. Режим 1 является фиксированным, поскольку в данном случае извлечь ключ из ЗЗ нельзя. В этом режиме активируется система зажигания, а напряжение подается на все узлы, кроме стартера. Длительное нахождение ключа в этом положении может стать причиной разряда АКБ.
3. При режиме 2 в работу вступает стартер.

Типичные неисправности

Типичные для работы ЗЗ неисправности:

1. Попадание влаги в конструкцию ЗЗ и постоянная сырость в салоне приведут к окислению контактов. В этом случае контактная группа будет нуждаться в ремонте.
2. Сами контакты могли перегореть, причиной этому обычно являются перепады напряжения. Как правило, скачки в системе происходят в тот момент, когда заводится силовой агрегат.
3. Поломки механического типа. К примеру, если при попытке провернуть ключ в замке, водитель сталкивается с проблемой, то вероятнее всего, неисправность кроется в личинке узла. Вполне возможно, что он попросту забился пылью, но нельзя исключать и вероятность брака (автор видео — Alexey Wolf).

Замена замка зажигания на калине

Добро пожаловать! Замок зажигания – по сути это небольшая деталь, получив доступ к которой можно завести машину без ключа (Если человек имеет опыт в этом деле), но если взять обычных владельцев то к ним это не относится (Хотя возможно вам и придётся заводить когда ни будь свой автомобиль без ключа), но сегодня мы не об этом говорим, а об замене замка зажигания на автомобиле, в данной статье мы разберём вместе с вами все нюансы которые касаются этого замка, а именно как получить к нему доступ и какие признаки он будет подавать при выходе из строя, ну что же приступим!

Примечание! Для того чтобы поменять замок зажигания, нужно будет запастись: Гаечным ключом, молотком, а так же зубилом и отвёрткой у которой на конце будет не крестообразное, а плоское лезвие!

Где находится замок зажигания? На большинстве отечественных автомобилях (Исключением является вся классика), замок стоит в правой части но чтобы его можно было разглядеть по подробнее, для этого нужно снять обшивку с руля и после этого перед вами будет вот такая вот картина (см. фото ниже), на которой вы увидите то что сам замок установлен и прикреплён к рулевому валу и выведен он в правую часть автомобиля.

Когда нужно менять замок зажигания? При выходе из строя замка, в основном у автомобиля появляются проблемы с её заводкой, а именно машина может как вообще не заводится и не подавать никакой жизни при повороте ключа, а может подавать всё же жизнь тем что приборы все которые есть на панели будут загораться (Имеется ввиду при повороте ключа), но сама машина при этом заводится не будет.

Примечание! Если у вас не заводится машина при повороте ключа, не спешите грешить на замок вить дело может быть вовсе и не в нём, а всего лишь в стартере, понять это можно следующим способом, вам нужно будет сперва снять кожух рулевой колонки с автомобиля и после этого разъединить разъём идущий от замка и соединяющийся с колодкой проводов (О том как снять кожух и разъединить разъём с колодкой проводов, читайте ниже в этой же статье) и после чего при помощи омметра проверить разъём (А именно сопротивление каждого контакта) на исправность, для этого подсоедините выводы от омметра к каждому контакту и если хоть один контакт выдаст какое ни будь другое значение (Каждый контакт должен выдавать значение 0) то замок неисправен!

Кой что ещё, когда будете проверять контакты обязательно вставьте ключ в замок и вращайте на разных положениях проверяя при этом значение которое выдаст омметр, к примеру сперва поставьте ключ в положение 1 и проверьте, затем в положение 2 и проверьте, а соответственно в положение 0 ключ ставить и проверять контакт не нужно, потому что положение 0 это выключенное положение! (Если замок окажется исправен а автомобиль всё равно не заводится, тогда рекомендуем вам ознакомится со статьёй под названием: «Замена стартера на Ладе Калине»)

Может сталкивались вы когда ни будь с таким, поворачиваете ключ в зажигании и заводите автомобиль а он у вас назад не возвращается, так вот это означает то что у вас сломалась возвратная пружина которая находится в самом замке и в таком случае замок тоже подлежит замене.

Примечание! Но можно по сути замок и не менять, так как пружина может меняться отдельно от замка о том как это сделать мы вас так же научим в этой статье!

Как снять замок зажигания: советы профессионалов

Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:

• зубило с хорошей заточкой;
• молоток;
• отвертка с плоским концом;
• пассатижи.

Работа выполняется в определенном порядке:

• нужно отсоединить минусовую клемму от аккумулятора;
• снять переключатели, стоящие под рулем;
• с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
• снять с рулевой колонки освобожденную скобу и сам замок зажигания;
• отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
• отключить колодку контактной группы от общего жгута проводов.

Установить замок зажигания Калины можно в обратном порядке. В процессе выполнения работ по разборке/сборке следует придерживаться советов опытных мастеров.

1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.

Заключение

Чтобы не использовать два отдельных ключа для замка зажигания и дверей, придется провести замену полного комплекта. Необходимо демонтировать личинку и из дверцы багажника.

Приобретать запчасти стоит у официальных поставщиков или при наличии сертификата от производителя, что позволит получить фирменный продукт с длительным сроком эксплуатации. В противном случае придется снова проводить ремонт с заменой некачественного замка.
